Сварка бака из нержавеющей стали: особенности, герметичность и типичные дефекты

Бак из нержавеющей стали кажется сравнительно простым изделием: несколько листовых деталей соединены в герметичную ёмкость. На практике требования к сварным соединениям здесь заметно выше, чем при изготовлении многих обычных металлических конструкций. Шов должен не только удерживать детали вместе, но и сохранять герметичность, противостоять коррозии, выдерживать температурные деформации и не становиться слабым местом всей ёмкости.

Особенно чувствительны к качеству сварки тонкостенные баки. Лист легко деформируется при локальном нагреве, а неудачно сформированный шов может оказаться причиной течи даже при внешне аккуратном исполнении. Значение имеют марка стали, толщина стенок, состояние поверхности, назначение ёмкости, характер повреждения и условия дальнейшей эксплуатации.

Сварку нержавеющего бака разумнее рассматривать не как обычное соединение двух металлических деталей, а как комплексную задачу, где одновременно важны прочность, геометрия, коррозионная стойкость и герметичность.

Чем нержавеющая сталь отличается при сварке

Нержавеющие стали содержат легирующие элементы, благодаря которым материал способен сопротивляться коррозии. Их поведение при нагреве отличается от поведения обычной конструкционной стали.

Одной из характерных особенностей является сравнительно выраженное тепловое расширение. Небольшая зона интенсивно нагревается, металл расширяется, а после охлаждения уменьшается в размерах. В плоской детали это может проявиться короблением. В баке деформация иногда затрагивает стенку, угол, днище или место примыкания нескольких деталей.

Есть и другая особенность: защитные свойства нержавеющей стали связаны с состоянием её поверхности. Сильный перегрев и загрязнение сварочной зоны способны ухудшить коррозионную стойкость металла около соединения. По этой причине красивый снаружи шов ещё не означает, что соединение будет хорошо вести себя после длительного контакта с влагой.

При оценке будущего ремонта или изготовления имеют значение:

• разновидность нержавеющей стали;
• толщина листа;
• состояние металла около повреждения;
• наличие старых сварных швов;
• степень деформации стенок;
• характер среды внутри бака;
• температурный режим эксплуатации.

Особенно осторожной оценки требуют старые ёмкости. Материал рядом с трещиной или течью уже мог потерять часть первоначальных свойств из-за коррозии, циклического нагрева, вибраций или многочисленных ремонтов.

Какие методы сварки используют для нержавеющих баков

Для нержавеющей стали применяют несколько сварочных технологий. Они отличаются характером нагрева, возможностями контроля сварочной ванны, требованиями к оборудованию и пригодностью для тонкого листа.

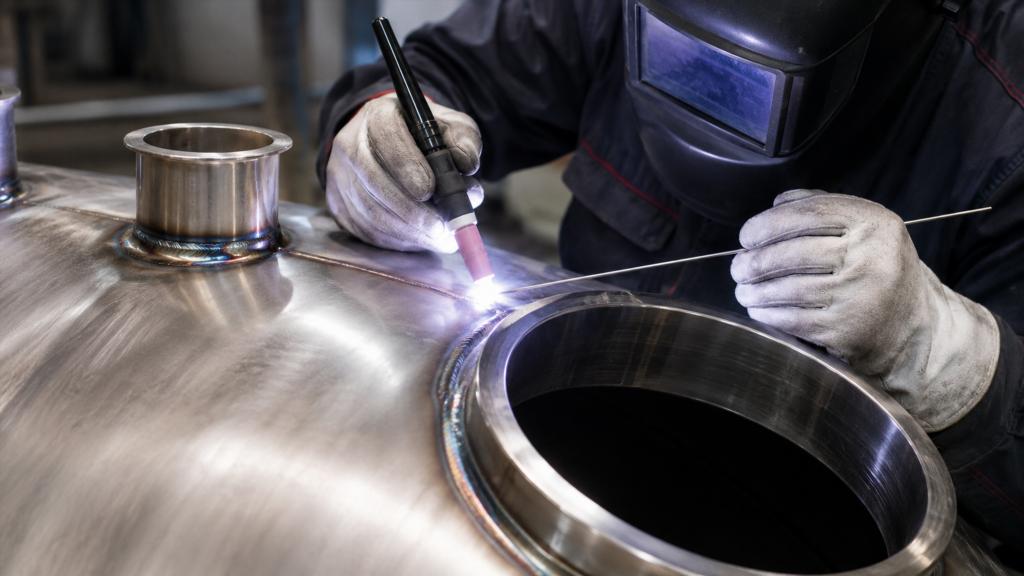

Аргонодуговая сварка

Аргонодуговая технология широко используется там, где требуется аккуратный и хорошо контролируемый шов. Защитный газ ограничивает контакт разогретого металла с окружающим воздухом, что важно при работе с нержавеющей сталью.

Такой способ часто рассматривают для тонкостенных деталей и ответственных герметичных соединений. Его преимущество связано не только с внешним видом шва. Сварщик получает возможность достаточно точно контролировать локальную зону нагрева и формирование соединения.

Однако сама технология не гарантирует герметичности. Качество зависит от подготовки поверхности, состояния кромок, квалификации исполнителя, правильного подбора расходных материалов и особенностей конкретного изделия.

Полуавтоматическая сварка

Полуавтоматические процессы также могут применяться для нержавеющих сталей. Они удобны при достаточно больших объёмах работ и позволяют получать производительные соединения.

При изготовлении или ремонте тонкого бака важным ограничением становится интенсивность теплового воздействия. Чем тоньше стенка и сложнее форма ёмкости, тем чувствительнее изделие к перегреву и короблению.

Кроме того, для нержавеющей стали необходимо учитывать совместимость сварочных материалов и защитной среды с основным металлом. Использование подхода, рассчитанного на обычную углеродистую сталь, не следует автоматически переносить на нержавеющий бак.

Ручная дуговая сварка

Ручная дуговая сварка применяется для нержавеющих сталей с соответствующими расходными материалами, однако в случае тонкостенной ёмкости она может быть менее удобна из-за характера теплового воздействия и сложности контроля небольшого соединения.

Для массивной детали и тонкого бака требования различаются. Метод, который вполне подходит для толстой металлической конструкции, может оказаться неудобным для стенки небольшой ёмкости.

Почему бак может деформироваться

Коробление — одна из самых характерных проблем при сварке листового металла. Нержавеющая сталь особенно чувствительна к неравномерному нагреву.

Когда участок стенки нагревается, он стремится расшириться. Более холодный металл вокруг ограничивает это расширение. После охлаждения возникают остаточные напряжения, способные изменить форму детали.

Деформация может проявляться по-разному:

• плоская стенка становится волнистой;
• днище теряет первоначальную форму;
• угол бака смещается;
• возле шва появляется локальное втягивание;
• меняется положение патрубков или креплений;
• соединяемые кромки перестают совпадать.

Для декоративной конструкции небольшая волнистость иногда остаётся только визуальным недостатком. Для бака геометрия гораздо важнее. Изменение формы может создавать дополнительные напряжения и ухудшать работу уже выполненных соединений.

Если ёмкость входит в состав оборудования, даже небольшое коробление иногда влияет на посадочные поверхности, соединительные элементы и крепления.

От чего зависит герметичность сварного соединения

Прочность и герметичность связаны между собой, но не являются одним и тем же свойством. Соединение может выдерживать механическую нагрузку и одновременно иметь очень небольшой дефект, через который просачивается жидкость.

Причиной течи нередко становится не крупная трещина, а маленькая пора, непроваренный участок или дефект на границе старого и нового металла.

Пористость

Поры представляют собой небольшие полости внутри сварного металла. Некоторые из них закрыты, другие могут образовывать канал, способный нарушить герметичность.

Вероятность пористости повышают загрязнения, влага, нестабильная защита зоны сварки и неудовлетворительное состояние поверхности. Для нержавеющего бака чистота рабочего участка имеет особое значение.

Непровар и несплавление

Если металл соединён не по всей необходимой поверхности, формируется потенциально слабый участок. Снаружи шов при этом не всегда выглядит явно дефектным.

Для герметичной ёмкости подобные нарушения особенно неприятны: небольшая внутренняя полость может со временем превратиться в путь для просачивания жидкости или стать началом трещины.

Трещины

Трещина может возникнуть непосредственно при формировании соединения или появиться позднее. Причиной становятся остаточные напряжения, вибрации, температурные циклы, перегрузка или локальное ослабление металла.

Если трещина обнаружена возле старого шва, важно оценивать не только её видимую часть. Повторяющиеся повреждения в одном месте иногда свидетельствуют о деформации конструкции или неблагоприятном распределении нагрузки.

Прожог

Тонкая стенка чувствительна к чрезмерному локальному нагреву. При его избытке вместо нормального соединения может образоваться отверстие или сильно ослабленная зона.

Попытка многократно исправлять один и тот же участок дополнительным нагревом способна ещё сильнее изменить форму стенки и увеличить повреждённую область.

Почему старый бак ремонтировать сложнее нового

При изготовлении новой ёмкости сварщик работает с материалом, состояние которого заранее известно значительно лучше. Кромки можно оценить до соединения, а геометрия конструкции формируется в процессе изготовления.

У старого бака ситуация другая. Видимая течь показывает только место выхода жидкости, но не обязательно истинный масштаб проблемы.

Металл около повреждения может быть:

• истончён коррозией;
• ослаблен предыдущими ремонтами;
• деформирован;
• загрязнён веществами, которые находились внутри ёмкости;
• покрыт трудноудаляемыми отложениями;
• подвержен усталостному разрушению.

Особое внимание требуется к трещинам возле патрубков, креплений и переходов между стенкой и днищем. Такие зоны могут испытывать повышенную механическую нагрузку.

Если новый шов выполняется поверх участка, который уже потерял достаточную толщину или прочность, локальное устранение течи не всегда решает исходную проблему.

Влияние назначения бака

Нельзя оценивать сварной бак только по материалу стенок. Условия эксплуатации напрямую влияют на требования к соединениям.

Ёмкости для воды

Для обычной воды важны герметичность и устойчивость материала к длительному контакту с влагой. Состояние зоны сварки влияет на вероятность появления локальной коррозии.

Если вода используется для хозяйственных или питьевых целей, к материалам и состоянию внутренних поверхностей предъявляются дополнительные требования. Здесь недостаточно оценивать только отсутствие течи.

Баки с нагревом

При нагреве металл расширяется, а при охлаждении снова изменяет размеры. Повторение таких циклов создаёт дополнительную нагрузку на сварные соединения.

Особенно чувствительны зоны, где стенки имеют разную жёсткость или где установлены патрубки, нагревательные элементы и другие детали.

Течь, возникающая именно после нагрева, может быть связана не только с локальным дефектом шва, но и с температурной деформацией конструкции.

Ёмкости для технических жидкостей

Химическая совместимость конкретной нержавеющей стали со средой имеет большое значение. Термин «нержавейка» объединяет большое количество сталей с различной стойкостью к конкретным веществам.

Материал, хорошо работающий с водой, не обязательно одинаково устойчив при контакте с солевыми растворами, кислотными или щелочными средами.

Что происходит с поверхностью рядом со швом

После сварки на нержавеющей стали могут появляться зоны термического окрашивания. Их оттенок связан с изменениями поверхности при высокой температуре и взаимодействии разогретого металла с окружающей средой.

Такая область имеет значение не только для внешнего вида. Состояние поверхностного слоя связано с коррозионной стойкостью.

Для ответственных изделий после сварочных операций может применяться специальная обработка поверхности. Характер такой обработки зависит от требований к изделию, марки стали и условий эксплуатации.

Обычная механическая зачистка и профессиональное восстановление состояния поверхности — не одно и то же. При выборе способа обработки учитывают назначение бака и требования к его внутренним стенкам.

Почему загрязнение обычной сталью нежелательно

Нержавеющая поверхность может загрязняться частицами обычной углеродистой стали. Это бывает связано с использованием одного и того же инструмента для разных металлов или контактом с металлической пылью.

В дальнейшем такие частицы способны ржаветь, создавая впечатление, что корродирует сама нержавеющая сталь. Для сварных конструкций загрязнение особенно нежелательно в местах, где поверхность уже подвергалась нагреву и механической обработке.

При профессиональной работе инструменты и абразивные материалы для нержавеющей стали обычно отделяют от тех, которые применяются для обычного чёрного металла.

Тонкие и толстые стенки ведут себя по-разному

Толщина материала заметно меняет характер сварочной задачи.

Тонкий лист быстро прогревается, легче коробится и чувствительнее к избытку тепла. Сварочная ванна имеет небольшой запас металла, поэтому ошибка быстрее приводит к повреждению стенки.

Более толстый материал устойчивее к локальному прожогу, но требует другого характера формирования соединения. При этом увеличивается значение полноценного соединения кромок по толщине.

Нельзя считать, что увеличение толщины автоматически делает изготовление бака простым. Меняются скорее характер задачи и требования к сварочному процессу.

Типичные ошибки при оценке ремонта

Одна из распространённых ошибок — ориентироваться исключительно на размер отверстия. Маленькая течь не обязательно означает маленькую проблему. Она может находиться в центре значительно более крупной ослабленной зоны.

Не менее рискованно считать любую нержавеющую сталь одинаковой. Внешне похожие листы могут иметь разный состав и назначение.

Проблемы также возникают, когда:

• ремонт оценивают только по внешней стороне бака;
• не учитывают деформацию около старого шва;
• игнорируют состояние внутренней поверхности;
• воспринимают повторяющуюся трещину как отдельный случай;
• не связывают повреждение с вибрацией или температурными циклами;
• оценивают качество только по внешней гладкости шва;
• предполагают, что отсутствие немедленной течи гарантирует долговечность ремонта.

Для старых ёмкостей полезнее оценивать участок как часть конструкции, а не как отдельную точку, которую требуется закрыть металлом.

Когда ремонт участка может оказаться сомнительным

Локальное восстановление имеет смысл не при любом повреждении. Если стенка вокруг течи сильно истончена, новый шов может перенести напряжение на соседнюю слабую область.

Насторожить должны многочисленные очаги коррозии, несколько ремонтов рядом, заметная деформация листа и повторное появление трещин.

Сомнения вызывает и ситуация, когда неизвестно первоначальное назначение ёмкости или состав веществ, которые в ней находились. Остатки горючих и химически активных веществ могут создавать серьёзную опасность при нагреве. Ёмкости с неизвестной историей не следует воспринимать как обычный чистый листовой металл.

Особая опасность закрытых ёмкостей

Сварочные работы с баками связаны не только с риском повреждения металла. Закрытые и ранее использовавшиеся ёмкости способны представлять повышенную опасность.

Внутри могут сохраняться пары веществ, остатки жидкостей или загрязнения, которые при нагреве выделяют опасные продукты. Даже если бак выглядит пустым, это само по себе не подтверждает безопасность сварочных работ.

Также опасность создаёт повышение давления в закрытом объёме при нагреве.

По этой причине оценка истории эксплуатации ёмкости и её фактического состояния относится к важнейшим вопросам ещё до обсуждения качества будущего шва.

Как оценивать качество результата

Внешний вид даёт некоторую информацию о соединении, но не позволяет полностью судить о его качестве. Ровный шов способен содержать внутренние дефекты, а визуально менее эффектное соединение не обязательно является негерметичным.

При оценке герметичной ёмкости смотрят на совокупность признаков:

• отсутствие трещин и видимых пор;
• состояние зоны около соединения;
• геометрию стенок;
• отсутствие выраженного локального повреждения;
• состояние внутренней стороны шва;
• соответствие материала условиям эксплуатации;
• отсутствие признаков повторного разрушения старого участка.

Для ответственных ёмкостей могут применяться методы контроля, позволяющие обнаруживать дефекты, которые невозможно уверенно оценить обычным осмотром.

Что стоит обсудить со сварщиком до ремонта

Хорошая предварительная оценка помогает понять, является ли проблема локальной или затрагивает значительную часть бака.

Полезно заранее выяснить:

• известна ли марка нержавеющей стали;
• какая среда находится или находилась в баке;
• подвергается ли ёмкость нагреву;
• есть ли давление или другие значимые нагрузки;
• ремонтировалось ли это место раньше;
• появляется ли течь постоянно или только при определённых условиях;
• заметна ли коррозия вокруг повреждения;
• насколько сильно деформирована стенка;
• требуется ли контроль внутренней стороны соединения;
• нужна ли последующая обработка сварочной зоны.

Эти сведения позволяют оценивать не только возможность формирования нового шва, но и ожидаемую долговечность ремонта.

Почему внешний вид шва не должен быть единственным критерием

Аккуратный сварной шов часто воспринимается как признак высокого качества. Для нержавеющего бака этого критерия недостаточно.

Главный результат — стабильное соединение, соответствующее условиям эксплуатации. Оно должно сохранять герметичность, не создавать чрезмерных напряжений в стенке и не становиться очагом ускоренной коррозии.

Цвет поверхности, форма валика и общая аккуратность действительно дают специалисту полезную информацию, однако полноценная оценка учитывает также внутреннюю сторону соединения, состояние основного металла и характер нагрузки на бак.

Что определяет долговечность сварного бака

Срок службы соединения формируется не одной характеристикой. Даже качественно выполненный шов работает вместе с окружающим металлом.

На долговечность влияют:

• исходное состояние листа;
• свойства нержавеющей стали;
• конструкция ёмкости;
• температурные изменения;
• вибрация;
• химический состав содержимого;
• состояние поверхности после сварки;
• наличие остаточных деформаций;
• качество предыдущих ремонтов.

Для нового бака эти факторы можно учитывать ещё на стадии изготовления. Для старой ёмкости значительная часть условий уже сформирована предыдущей эксплуатацией.

Итог

Сварка бака из нержавеющей стали требует гораздо большего внимания, чем простое соединение листов металла. Здесь одновременно важны герметичность, состояние поверхности, устойчивость к коррозии, геометрия стенок и способность соединения выдерживать реальные условия эксплуатации.

Тонкий металл склонен к короблению и чувствителен к перегреву. Старые баки дополнительно осложняют скрытая коррозия, усталостные трещины, неизвестное состояние материала и следы предыдущих ремонтов. Место видимой течи при этом не всегда совпадает с границами повреждённой зоны.

При оценке ремонта полезно смотреть не только на сам дефект, но и на состояние металла вокруг него, назначение ёмкости, характер нагрузок и историю эксплуатации. Такой подход позволяет отличить локальную неисправность от ситуации, когда проблема связана уже с общим состоянием бака.
