Самодельный гидравлический дровокол: устройство, принцип работы, основные узлы и ограничения конструкции

Гидравлический дровокол привлекает прежде всего тем, что позволяет заменить значительную часть ручного усилия контролируемым давлением рабочего механизма. В самодельном исполнении такое оборудование может выглядеть сравнительно просто: массивная рама, рабочий упор, раскалывающий элемент, гидравлический цилиндр и привод. Однако внешняя простота обманчива. В конструкции одновременно действуют большие нагрузки, присутствуют движущиеся части, давление рабочей жидкости и риск резкого разрушения древесины.

Поэтому самодельный гидравлический дровокол стоит рассматривать не как набор нескольких деталей, соединённых между собой, а как единую силовую систему. Надёжность одного мощного узла не компенсирует слабость рамы, креплений или гидравлической линии. Для безопасной эксплуатации важны согласованность элементов, устойчивость конструкции и возможность контролировать движение заготовки.

Как работает гидравлический дровокол

Принцип работы основан на передаче усилия с помощью жидкости под давлением. Привод приводит в действие гидравлический насос. Насос создаёт поток рабочей жидкости, который направляется к цилиндру. Шток цилиндра перемещает рабочий элемент или прижимает полено к неподвижному раскалывающему элементу.

В зависимости от конструкции двигаться может либо толкатель, либо клин. Для пользователя разница заметна по компоновке оборудования, но общий принцип остаётся одинаковым: древесина оказывается между двумя жёсткими элементами, расстояние между которыми уменьшается под действием гидравлического привода.

Большое значение имеет характер нагрузки. Древесина сопротивляется раскалыванию неравномерно. Сухое прямослойное полено может разделиться сравнительно спокойно, а сучковатая или перекрученная заготовка способна долго сопротивляться, после чего расколоться резко. Именно такие моменты создают значительную нагрузку на всю конструкцию.

Из каких основных частей состоит самодельный гидравлический дровокол

Несмотря на множество вариантов исполнения, большинство гидравлических моделей имеют одинаковый набор функциональных элементов.

К основным узлам относятся:

• несущая рама;
• рабочий стол или направляющая;
• упор для древесины;
• раскалывающий элемент;
• гидравлический цилиндр;
• насос;
• привод насоса;
• резервуар для рабочей жидкости;
• распределительная и защитная гидроаппаратура;
• трубопроводы и соединения;
• органы управления.

Каждая часть выполняет собственную задачу, но оценивать её отдельно от остальных элементов конструкции нельзя.

Несущая рама

Рама воспринимает реактивное усилие, возникающее при раскалывании древесины. Если цилиндр создаёт значительное давление на полено, такое же по характеру противодействие испытывают точки крепления цилиндра, упор, направляющая и сама рама.

Недостаточная жёсткость может проявляться не только очевидной поломкой. Более распространённый признак — постепенная деформация конструкции. Направляющая начинает изгибаться, рабочие элементы смещаются относительно общей оси, крепления испытывают дополнительную нагрузку.

Особенно нежелательна ситуация, когда мощность гидравлической части увеличивают, а несущую конструкцию оставляют без изменений. Более сильный цилиндр или насос не делает дровокол автоматически производительнее, если рама не рассчитана на возникающие усилия.

Гидравлический цилиндр

Цилиндр преобразует давление жидкости в поступательное движение. Именно он создаёт основное рабочее усилие.

При оценке цилиндра важна не только его способность двигать полено. Значение имеют состояние штока, уплотнений, корпуса и крепёжных проушин. Износ или повреждение элементов гидроцилиндра может привести к утечкам, неравномерному движению или появлению люфтов.

Положение цилиндра относительно направляющей также влияет на работу конструкции. Когда усилие прикладывается с заметным смещением, появляются дополнительные изгибающие нагрузки. Это повышает требования к раме и креплениям.

Насос и привод

Гидравлический насос обеспечивает движение рабочей жидкости. Он получает механическую энергию от электродвигателя или другого привода и преобразует её в энергию потока жидкости.

Работа насоса тесно связана со всей гидравлической системой. Нельзя рассматривать его производительность и способность создавать давление отдельно от цилиндра, распределительной аппаратуры, трубопроводов и привода.

Для самодельного оборудования особенно опасен подход, при котором отдельные компоненты выбираются только по принципу «чем мощнее, тем лучше». Несогласованность характеристик может приводить к перегреву, повышенным нагрузкам, неустойчивой работе и ускоренному износу.

Роль раскалывающего элемента

Клин или другой раскалывающий элемент непосредственно взаимодействует с древесиной. Он должен не просто иметь острую кромку, а сохранять геометрию и устойчивое положение под нагрузкой.

Чрезмерно тонкий элемент может испытывать повышенные напряжения. Слишком массивный требует большего усилия для проникновения в древесину. Существенна и форма рабочих поверхностей: после первоначального внедрения они должны способствовать разведению частей полена.

Особое внимание требуется к креплению клина. Даже прочная металлическая деталь становится опасной, если её соединение с рамой имеет слабые места.

К признакам неблагополучия относятся:

• появление трещин около соединений;
• заметная деформация;
• изменение положения клина;
• увеличение люфта;
• повреждение сварных участков;
• неравномерный контакт с заготовкой.

Продолжать эксплуатацию оборудования при таких признаках рискованно.

Горизонтальная и вертикальная компоновка

Самодельные гидравлические дровоколы чаще всего выполняют с горизонтальным или вертикальным расположением рабочей зоны.

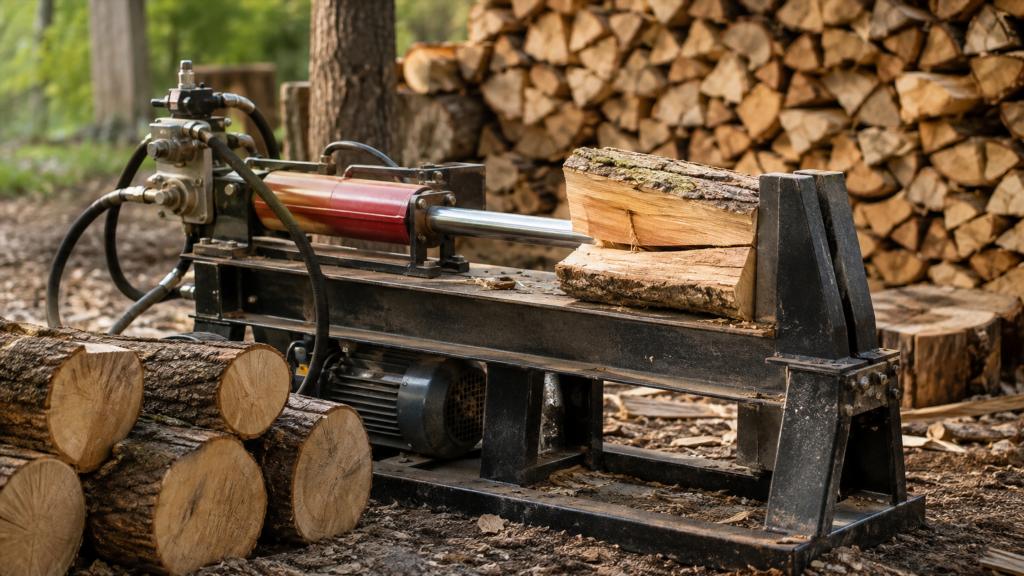

Горизонтальная конструкция

При горизонтальной схеме полено размещается на направляющей или рабочем столе. Такая компоновка позволяет хорошо видеть положение заготовки и движение рабочего элемента.

Преимуществом может быть достаточно понятная организация рабочей зоны. Одновременно появляется необходимость поднимать тяжёлые поленья на высоту направляющей, что становится существенным недостатком при работе с крупной древесиной.

Горизонтальные модели особенно чувствительны к качеству направляющей. Она должна не только поддерживать древесину, но и сохранять взаимное положение цилиндра, толкателя и упора.

Вертикальная конструкция

В вертикальных дровоколах полено устанавливается иначе, а рабочее усилие направлено вдоль вертикальной оси. Такая схема может облегчать работу с тяжёлыми заготовками, поскольку их не всегда требуется высоко поднимать.

При этом возрастают требования к устойчивости оборудования. Высокая или узкая конструкция должна сохранять стабильное положение даже при несимметричной нагрузке.

Нельзя считать одну компоновку безусловно лучше другой. Выбор зависит от размеров древесины, организации рабочего места и общей конструкции оборудования.

Почему согласованность узлов важнее мощности

Одна из распространённых ошибок при оценке самодельного дровокола — сосредоточение исключительно на усилии цилиндра. На практике мощность силового узла представляет ценность только тогда, когда остальные части способны безопасно воспринимать создаваемую нагрузку.

Можно выделить несколько взаимосвязей:

• цилиндр передаёт нагрузку на раму;
• рама передаёт её на упоры и крепления;
• насос должен соответствовать гидравлической схеме;
• привод работает в определённом диапазоне нагрузок;
• трубопроводы и соединения испытывают давление рабочей жидкости;
• элементы управления должны обеспечивать контролируемое движение механизма.

Слабое звено может находиться далеко от рабочей зоны. Например, внешне массивная конструкция не гарантирует надёжности, если гидравлические соединения или крепления цилиндра не соответствуют возникающим нагрузкам.

Типичные ошибки самодельных конструкций

Самодельное оборудование особенно уязвимо для решений, которые выглядят работоспособными при краткой проверке, но плохо переносят повторяющиеся нагрузки.

Недостаточно жёсткая рама

Незначительный прогиб может восприниматься как допустимый, хотя он меняет геометрию всей силовой линии. При регулярной эксплуатации деформация способна постепенно увеличиваться.

Рама должна рассматриваться как силовая часть оборудования, а не просто как основание для закрепления деталей.

Смещение рабочей оси

Если шток, толкатель, полено и раскалывающий элемент расположены с заметным смещением, часть усилия превращается в изгибающую нагрузку.

Последствиями могут стать:

• ускоренный износ направляющих;
• боковое давление на шток;
• деформация креплений;
• нестабильное положение древесины;
• рост нагрузки на отдельные участки рамы.

Особенно заметно это при работе с неровными и сучковатыми поленьями.

Открытые движущиеся элементы

Наличие доступных зон защемления значительно повышает опасность оборудования. Движение штока кажется медленным и контролируемым, но развиваемое им усилие очень велико.

Опасной может быть не только зона непосредственно около клина. Риск возникает около направляющих, толкателя, соединительных элементов и других мест, где расстояние между деталями изменяется.

Случайный набор гидравлических компонентов

Использование доступных деталей от различной техники не гарантирует их совместимости. Элементы могут различаться по рабочим характеристикам, типу соединений, допустимым нагрузкам и условиям эксплуатации.

Нежелательно оценивать систему только по тому, что каждый компонент по отдельности выглядит исправным.

Почему древесина сама становится источником риска

При работе дровокола основное внимание обычно направлено на механизм, хотя поведение древесины также непредсказуемо.

Полено может иметь:

• скрытые сучки;
• косой слой;
• внутренние трещины;
• выраженную кривизну;
• разную влажность отдельных участков;
• включения и загрязнения.

При сжатии такая заготовка способна изменить положение или расколоться не по ожидаемой линии. Отдельные части иногда расходятся резко.

Крупные сучки особенно сильно изменяют характер нагрузки. Механизм продолжает развивать усилие, тогда как древесина сопротивляется раскалыванию. После достижения критического состояния происходит резкое разрушение волокон.

По этой причине стабильное положение заготовки имеет не меньшее значение, чем способность цилиндра развивать необходимое усилие.

Что отличает продуманную конструкцию

Качественный самодельный дровокол нельзя определить только по внешней массивности. Более показательны конструктивные признаки, которые уменьшают вероятность нестабильного поведения оборудования.

Обращают внимание на:

• отсутствие выраженных перекосов рабочей линии;
• жёсткое положение основных узлов;
• защищённость опасных движущихся частей;
• устойчивость основания;
• понятную и доступную систему управления;
• отсутствие заметных утечек рабочей жидкости;
• возможность визуального контроля состояния соединений;
• отсутствие деталей, мешающих безопасному размещению заготовки.

Хорошая конструкция не должна требовать от человека удерживать полено руками рядом с движущимся рабочим элементом.

Гидравлическая система и её состояние

Рабочая жидкость передаёт энергию между насосом и цилиндром. Несмотря на сравнительно простую идею, гидравлическая система чувствительна к загрязнению, состоянию соединений и температурному режиму.

Утечки

Следы масла около соединений нельзя воспринимать исключительно как бытовое неудобство. Они могут указывать на нарушение герметичности.

Утечка также загрязняет поверхность оборудования и рабочее место. Попадание масла на древесину, пол или элементы конструкции способно создавать дополнительный риск скольжения.

Повреждение шлангов

Гибкие линии подвергаются старению, вибрации и механическому воздействию. Трещины, потёртости, вздутия и повреждения наружного слоя являются поводом отказаться от эксплуатации до оценки состояния системы.

Рабочую гидравлическую линию нельзя проверять руками в поисках места утечки: жидкость под высоким давлением способна травмировать кожу.

Загрязнение рабочей жидкости

Попадание загрязнений ускоряет износ гидравлических компонентов. Особенно чувствительны к ним элементы с небольшими рабочими зазорами.

Для самодельной машины чистота гидравлической системы часто оказывается недооценённым фактором. Даже исправные компоненты могут быстро терять работоспособность при постоянном загрязнении.

Какие признаки говорят о проблемах

Изменение поведения оборудования обычно появляется раньше серьёзной поломки. Нежелательно игнорировать симптомы только потому, что дровокол продолжает выполнять свою основную функцию.

Насторожить должны:

• необычные металлические звуки;
• сильная вибрация;
• рывки рабочего элемента;
• изменение скорости движения без очевидной причины;
• перегрев отдельных узлов;
• появление течей;
• деформация рамы;
• смещение клина или упора;
• быстро увеличивающийся люфт;
• трещины около нагруженных соединений.

Самодельная конструкция не имеет заводского контроля качества в обычном понимании, поэтому периодическая оценка её состояния приобретает особое значение.

Производительность и удобство — не одно и то же

Быстрый рабочий цикл выглядит привлекательным, но высокая скорость движения не всегда улучшает эксплуатационные качества дровокола.

При обработке древесины человеку требуется время на размещение полена, удаление расколотых частей и контроль рабочей зоны. Слишком резкое движение механизма сокращает время реакции и может сделать процесс менее безопасным.

Удобство определяется не только скоростью. Значение имеют высота рабочей поверхности, свободное пространство около оборудования, устойчивость заготовки, доступность органов управления и понятность поведения механизма.

Когда самодельный гидравлический дровокол становится сомнительным решением

Самостоятельное изготовление имеет смысл только при наличии возможности объективно оценить силовую конструкцию, гидравлическую часть и связанные с ними риски.

Сомнения особенно оправданы, если оборудование собирается из компонентов неизвестного состояния, а характеристики отдельных элементов невозможно подтвердить. То же относится к конструкциям с заметными деформациями, незащищёнными опасными зонами или нестабильным основанием.

Проблемным признаком является необходимость постоянно компенсировать недостатки конструкции руками: придерживать полено рядом с клином, поправлять перекошенный толкатель во время движения, фиксировать нестабильную раму или удерживать элементы гидросистемы.

Такие особенности нельзя считать обычными неудобствами самодельной техники. Они непосредственно связаны с безопасностью.

Что важно оценить перед эксплуатацией

Перед использованием полезнее оценивать машину целиком, а не отдельные удачные элементы.

Внимания требуют три группы вопросов.

Силовая часть

Нужно оценить, сохраняют ли рама, упоры, крепления и направляющие исходную геометрию под нагрузкой. Трещины, прогибы и выраженные люфты указывают на проблемы независимо от того, насколько хорошо работает гидравлический цилиндр.

Гидравлика

Важны состояние шлангов, соединений, цилиндра и других компонентов, отсутствие признаков повреждения и стабильность работы.

Рабочая зона

Человек должен иметь возможность управлять оборудованием, не находясь непосредственно в зоне возможного защемления, движения раскалывающего элемента или разлёта древесины.

Самодельный дровокол как единая система

Главная особенность гидравлического дровокола заключается в сочетании сравнительно медленного движения с очень большим усилием. Из-за этого оборудование может восприниматься менее опасным, чем быстро вращающийся станок, хотя последствия попадания человека в рабочую зону способны быть крайне тяжёлыми.

Надёжная конструкция складывается не из максимально мощных компонентов, а из согласованной работы рамы, гидравлического привода, рабочего элемента, креплений и системы управления. Не менее важны устойчивость оборудования и предсказуемое положение полена.

Самодельный гидравлический дровокол может быть интересным техническим проектом и полезным оборудованием для хозяйства, но оценивать его следует прежде всего как силовую машину. Увеличение производительности не должно достигаться за счёт ослабления конструкции, удаления защитных элементов или сокращения возможностей для контроля рабочего процесса.

При заметных деформациях, повреждениях гидравлики, нестабильном движении или сомнениях в прочности нагруженных узлов эксплуатацию безопаснее прекратить до профессиональной оценки оборудования. В такой машине исправность каждого элемента влияет не только на удобство работы, но и на состояние всей конструкции.
