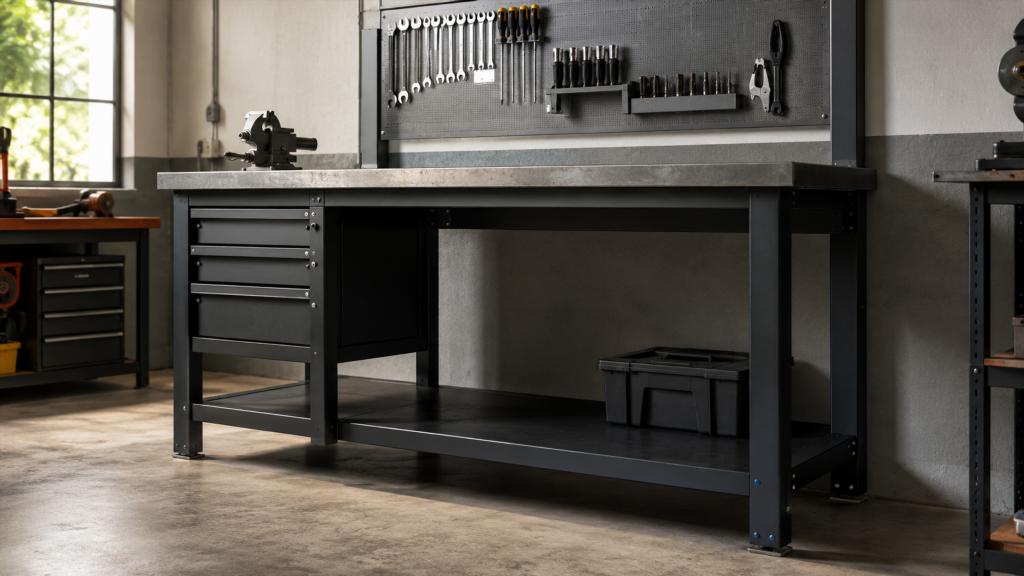

Что важно оценить в чертеже металлического верстака до изготовления

Металлический верстак кажется простой конструкцией: рабочая поверхность, опоры, каркас и несколько дополнительных элементов для хранения инструмента. На практике удобство, устойчивость и долговечность такого рабочего места во многом определяются не внешним видом, а тем, насколько продуман сам чертёж. Ошибки, допущенные на стадии проекта, нередко проявляются уже после изготовления: стол начинает раскачиваться, подстолье мешает ногам, полки оказываются неудобными, а рабочая поверхность не соответствует характеру выполняемых задач.

Оценивать чертёж полезно не как набор размеров и линий, а как модель будущего рабочего места. Важно понять, как распределяется нагрузка, какие узлы отвечают за жёсткость, насколько удобно расположены элементы хранения и не мешают ли дополнительные детали основной работе. Такой подход позволяет заранее заметить слабые места конструкции без перехода к конкретным расчётам и монтажным инструкциям.

Из чего складывается конструкция металлического верстака

Большинство металлических верстаков имеют схожую общую компоновку. Основой служит пространственный каркас, который объединяет опоры и поддерживает столешницу. К нему могут добавляться нижние перемычки, полки, тумбы, панели для инструмента, боковые элементы и дополнительные опоры.

Типичный чертёж включает:

• рабочую поверхность;
• несущий каркас;
• вертикальные опоры;
• продольные и поперечные связи;
• элементы нижней части конструкции;
• места размещения полок или тумб;
• дополнительные детали для повышения жёсткости;
• узлы крепления отдельных частей.

Само наличие этих элементов ещё не говорит о качестве проекта. Значение имеет то, как они связаны между собой и какую функцию выполняют.

Например, нижняя перемычка может одновременно повышать пространственную жёсткость и служить основанием для полки. Однако при неудачном расположении она способна мешать человеку стоять вплотную к рабочей поверхности. Аналогичным образом массивная тумба увеличивает полезный объём хранения, но уменьшает свободное пространство под столешницей.

Каркас как основа всего верстака

Каркас принимает основную часть эксплуатационных нагрузок. Он должен сохранять геометрию конструкции при работе и не превращать верстак в гибкую раму, которая заметно реагирует на каждое усилие.

На чертеже стоит обращать внимание не только на наличие четырёх опор, но и на систему связей между ними.

Продольная жёсткость

Длинные стороны конструкции особенно чувствительны к недостатку связей. Если две пары опор соединены только верхней рамой, конструкция может иметь достаточную прочность по вертикали, но оставаться подвижной в горизонтальном направлении.

Продольные элементы выполняют сразу несколько функций. Они связывают опоры, поддерживают геометрию каркаса и помогают распределять нагрузку между несколькими участками рамы.

При просмотре чертежа полезно мысленно представить, что на край верстака действует горизонтальное усилие. Хорошо продуманная конструкция должна воспринимать его всей рамой, а не отдельной стойкой.

Поперечная жёсткость

Узкий верстак тоже может испытывать боковые нагрузки. Особенно это заметно при работе с заготовками, ручным инструментом или приспособлениями, создающими переменное усилие.

Поперечные связи уменьшают вероятность перекоса. В некоторых конструкциях эту функцию выполняют рамки под столешницей, в других — нижние перемычки, панели или специальные элементы усиления.

Чертёж, на котором каркас выглядит прочным только при нагрузке строго сверху, требует особенно внимательной оценки.

Что говорит чертёж о распределении нагрузки

Рабочая нагрузка редко распределяется по всей поверхности абсолютно равномерно. Тяжёлый предмет может находиться с одного края, усилие от инструмента может концентрироваться в небольшой зоне, а закреплённое приспособление создаёт постоянную нагрузку на определённый участок.

Из-за этого полезно оценивать не только общую раму, но и путь передачи нагрузки.

Условно он выглядит так:

рабочая поверхность → верхний каркас → стойки → нижняя часть опор → пол.

Если на каком-либо участке этот путь прерывается чрезмерно длинным пролётом или слабосвязанным элементом, именно там вероятнее появление прогиба или подвижности.

Хороший чертёж показывает, что наиболее нагруженные зоны имеют понятную опору. Это не означает, что под каждой точкой поверхности должна находиться отдельная стойка. Важнее, чтобы каркас работал как единая пространственная конструкция.

Рабочая поверхность и её поддержка

Столешница — наиболее заметная часть верстака, но её свойства нельзя рассматривать отдельно от основания.

Рабочая поверхность должна опираться на каркас таким образом, чтобы усилие не концентрировалось только в отдельных точках. Если поддержка расположена исключительно по внешнему периметру, центральная часть большой поверхности может работать иначе, чем участки возле опор.

Почему важна конструкция под столешницей

Верхняя рама выполняет роль промежуточного элемента между рабочей поверхностью и стойками. От неё зависит, насколько равномерно нагрузка передаётся на основание.

На чертеже стоит смотреть:

• есть ли поддержка по основным направлениям;
• не образованы ли чрезмерно большие свободные участки;
• связана ли верхняя часть со стойками в единую раму;
• предусмотрено ли место для предполагаемого оборудования;
• не конфликтуют ли элементы каркаса с ящиками и другими деталями.

Особенно внимательно стоит относиться к проектам, где столешница изображена как самостоятельная жёсткая плита, а каркас под ней показан схематично. Рабочая поверхность не всегда способна компенсировать недостатки основания.

Пространство под верстаком

Чертёж должен учитывать не только прочность, но и положение человека во время работы.

Подстолье часто заполняют полками, ящиками и перемычками. Чем больше таких элементов, тем выше вместимость конструкции. Однако чрезмерная плотность компоновки может сделать верстак неудобным.

Свободная зона для ног

Если предполагается работа вплотную к столешнице, центральная часть под ней должна оставаться достаточно свободной для естественного положения тела. Глубокая полка, выступающий каркас или поперечная связь способны заставлять человека постоянно стоять дальше от рабочей поверхности.

Особенно это заметно при длительной работе с небольшими деталями. Пользователь вынужден наклоняться вперёд, хотя сама высота верстака может казаться подходящей.

При оценке чертежа полезно смотреть на конструкцию сбоку, а не только спереди. Именно боковая проекция часто показывает конфликт между ногами, нижними перемычками и полками.

Полки и тумбы

Нижняя полка удобна для хранения тяжёлых или редко используемых предметов. Тумба позволяет организовать инструмент компактнее. Однако эти элементы должны соответствовать характеру рабочего места.

Закрытое хранение защищает мелкие предметы от пыли и визуального беспорядка. Открытая полка обеспечивает быстрый доступ к содержимому. Свободное пространство под столешницей даёт больше вариантов для работы сидя или размещения отдельной мобильной тумбы.

Универсальной компоновки здесь нет. Хороший чертёж показывает понятную логику: каждый элемент занимает место не просто потому, что оно оставалось свободным, а потому, что он не мешает основной функции верстака.

Устойчивость и положение опор

Даже жёсткий каркас не гарантирует устойчивости, если опоры расположены неудачно.

Основание верстака должно соответствовать габаритам верхней части и характеру предполагаемой нагрузки. Слишком сильно выступающая столешница увеличивает удобство доступа к краю, но одновременно меняет поведение конструкции при приложении усилия.

Вынос столешницы

Небольшой выступ рабочей поверхности может быть полезен, поскольку облегчает закрепление некоторых приспособлений и работу у края. Слишком большой вынос превращает часть столешницы в консольный участок.

В чертеже важно видеть взаимное положение края поверхности и стоек. Сам по себе выступ не является недостатком, но он должен быть осознанным элементом проекта.

Контакт с полом

Нижняя часть опор нередко остаётся почти незаметной на общем чертеже, хотя она влияет на поведение всего верстака.

Следует учитывать:

• форму основания стоек;
• возможность компенсации небольшой неровности пола;
• отсутствие деталей, создающих выраженное качание;
• распределение опор по площади конструкции;
• совместимость основания с предполагаемым местом установки.

Если пол неровный, абсолютно жёсткий каркас на четырёх фиксированных точках может стоять менее устойчиво, чем ожидалось. Чертёж должен хотя бы учитывать этот фактор на уровне общей конструкции.

Где в проекте возникают слабые узлы

Большая часть проблем появляется не в середине металлического элемента, а там, где одна деталь соединяется с другой.

Узлы особенно важны возле:

• стоек и верхней рамы;
• нижних продольных связей;
• мест установки полок;
• внутренних перемычек;
• тумб;
• панелей;
• выступающих частей столешницы.

На общей схеме такие зоны могут выглядеть аккуратно, но именно здесь требуется понимать, каким образом соседние элементы работают совместно.

Если чертёж показывает только внешний силуэт конструкции и почти не раскрывает расположение соединений, оценить его практичность сложнее.

Разборная или неразборная конструкция

Металлический верстак может быть выполнен как единая рама или как набор соединяемых модулей. Оба подхода имеют свои особенности.

Неразборный каркас обычно воспринимается как более простой по общей компоновке. В нём меньше отдельных соединительных узлов, а элементы могут работать как единая система.

Разборная конструкция удобнее при перевозке, перемещении между помещениями и замене отдельных частей. При этом проект становится сложнее: появляются дополнительные соединения, которые должны сохранять жёсткость рамы.

Что важно в модульном верстаке

В чертеже разборной конструкции стоит обращать внимание на то, разделён ли верстак на логичные узлы. Разделение должно облегчать эксплуатацию, а не создавать большое количество мелких деталей.

Разумными самостоятельными частями могут быть:

• основная рама;
• съёмная рабочая поверхность;
• полка;
• тумба;
• задняя инструментальная панель;
• дополнительные боковые элементы.

Чем больше соединений, тем важнее их расположение относительно нагруженных зон.

Верстак и предполагаемый характер работы

Один из главных недостатков многих проектов — попытка сделать конструкцию универсальной без понимания её основного назначения.

Верстак для сборки небольших изделий и рабочий стол для тяжёлых операций могут иметь похожую форму, но разные требования к пространству, поверхности и системе хранения.

Для точных и мелких работ

Здесь особенно ценны свободная рабочая зона, хороший доступ к инструменту и отсутствие лишних выступающих элементов. Большое количество открытых полок непосредственно над столом способно мешать больше, чем помогать.

Для работы с крупными деталями

Значение приобретает свободный доступ к краям столешницы. Глубокие тумбы или боковые панели могут ограничивать возможность расположить длинную заготовку.

Для универсальной мастерской

Универсальный верстак выгодно проектировать не как конструкцию со всеми возможными функциями, а как нейтральную основу с возможностью изменения оснащения.

Съёмные и переставляемые элементы часто делают рабочее место более гибким, чем жёстко встроенная система хранения.

Ошибка чрезмерного усиления

Металлический верстак нередко пытаются сделать максимально массивным. Большое количество перемычек и усилителей визуально создаёт ощущение надёжности, но увеличение массы само по себе не означает улучшения конструкции.

Лишние элементы могут:

• занимать полезное пространство;
• мешать размещению ног;
• усложнять доступ к нижней части;
• создавать неудобные зоны для уборки;
• ограничивать возможность изменения конструкции;
• увеличивать общий вес без заметной практической пользы.

Грамотно спроектированная рама отличается не количеством металла, а логичным расположением несущих и связывающих элементов.

Почему симметрия не всегда означает удобство

На чертеже симметричный верстак выглядит аккуратно. Две одинаковые тумбы, центральная полка, равные секции и зеркальные связи создают визуально правильную композицию.

Рабочее место при этом не обязательно должно быть симметричным.

Человек может чаще пользоваться инструментом с одной стороны, оставлять другую часть свободной для длинных деталей или размещать определённое оборудование ближе к краю. Асимметричная компоновка иногда лучше соответствует реальной работе.

Полезнее оценивать функциональную логику, чем геометрическую красоту схемы.

Дополнительные элементы и их влияние на конструкцию

Верстак редко остаётся только столом. Со временем на нём появляются панели, держатели, тиски, светильники, контейнеры и другие приспособления.

Чертёж, допускающий дальнейшее оснащение, обычно практичнее полностью закрытой конструкции.

Задняя панель

Панель для инструмента повышает удобство хранения, но одновременно увеличивает высоту и меняет распределение нагрузки. Если она является частью общей рамы, важно, чтобы её стойки не мешали работе у заднего края столешницы.

Боковые элементы

Боковые панели или дополнительные держатели позволяют использовать пространство за пределами основной рабочей зоны. При этом они увеличивают фактические габариты верстака.

На чертеже полезно учитывать не только размер самой рамы, но и пространство, необходимое для доступа к этим элементам.

Места для закрепляемых приспособлений

Если на верстаке предполагаются устройства, которые создают заметное усилие, их расположение влияет на требования к каркасу.

Особенно важно, чтобы такие зоны не рассматривались отдельно от несущей части конструкции. Рабочая поверхность передаёт нагрузку дальше, поэтому место приспособления и расположение опор должны оцениваться совместно.

Какие признаки говорят о хорошо продуманном чертеже

Качественный проект обычно можно узнать не по сложности, а по согласованности элементов.

Хороший чертёж позволяет без лишних догадок понять:

• где проходит основная несущая рама;
• как соединены опоры;
• чем обеспечивается пространственная жёсткость;
• на что опирается рабочая поверхность;
• где остаётся свободное пространство для человека;
• как расположены зоны хранения;
• какие части можно изменить или дополнить;
• нет ли элементов, выполняющих одну декоративную функцию;
• соответствует ли компоновка предполагаемым задачам.

Если каждый элемент имеет понятное назначение, а между функциями нет явных конфликтов, проект уже обладает важным преимуществом.

Типичные недостатки чертежей металлических верстаков

Некоторые ошибки повторяются в самых разных конструкциях.

Слишком много внимания внешнему виду

Красивый трёхмерный эскиз может скрывать слабую внутреннюю структуру. Визуализация показывает форму, но не всегда позволяет понять, как передаются нагрузки и где располагаются связи.

Игнорирование рабочего пространства

Верстак может иметь вместительные тумбы и полки, но оставлять слишком мало места человеку. Такой проект хорошо выглядит как система хранения и хуже работает как рабочий стол.

Отсутствие логики дальнейшего оснащения

Если вся конструкция жёстко заполнена постоянными элементами, любое изменение рабочего места становится сложнее. Проект с небольшим запасом адаптивности обычно служит дольше.

Избыточная сложность

Большое количество деталей увеличивает число узлов и потенциальных конфликтов. Простая рама с правильно расположенными связями часто оказывается практичнее сложной многоуровневой конструкции.

Слабая связь между столешницей и основанием

Даже массивная поверхность не должна рассматриваться отдельно от каркаса. Если нагрузка передаётся на основание неравномерно, отдельные зоны могут вести себя по-разному.

Как оценивать чертёж целиком

Полезно мысленно отказаться от восприятия верстака как статичного предмета и представить его в работе.

На рабочую поверхность кладут тяжёлые детали. Человек опирается на край. Инструмент создаёт боковое усилие. Нижняя полка заполнена материалами. Один участок столешницы занят оборудованием. К верстаку нужно подойти спереди и сбоку. Под ним требуется свободное место для ног или мобильной тумбы.

Если чертёж сохраняет логичность во всех этих ситуациях, конструкция, скорее всего, хорошо продумана на уровне общей схемы.

Особого внимания заслуживают три свойства: жёсткость, устойчивость и удобство. Они связаны между собой, но не заменяют друг друга. Массивный верстак может быть неудобным. Удобный стол может оказаться недостаточно устойчивым. Жёсткий каркас способен занимать слишком много пространства из-за неудачного расположения связей.

Итог

Хороший чертёж металлического верстака — это не просто изображение рамы со столешницей. Он должен показывать взаимосвязанную конструкцию, в которой нагрузка передаётся через понятную систему опор, каркас сохраняет пространственную жёсткость, а дополнительные элементы не мешают основной работе.

При оценке проекта полезнее смотреть не на количество металла и сложность формы, а на функции отдельных частей. Опоры отвечают за положение конструкции, связи — за сохранение геометрии, верхняя рама — за поддержку рабочей поверхности, полки и тумбы — за организацию хранения. Если одна деталь мешает другой выполнять свою задачу, это признак неудачной компоновки.

Удобный верстак обычно имеет достаточно простую и читаемую структуру. В нём нет случайных перемычек, бесполезных усилений и заполненных ради заполнения зон. Рабочая поверхность получает надёжную поддержку, пространство под ней остаётся функциональным, а сама конструкция допускает разумное изменение оснащения.

Именно анализ таких особенностей позволяет оценить чертёж ещё до изготовления и понять, насколько будущий металлический верстак подходит для полноценного рабочего места в домашней мастерской.
