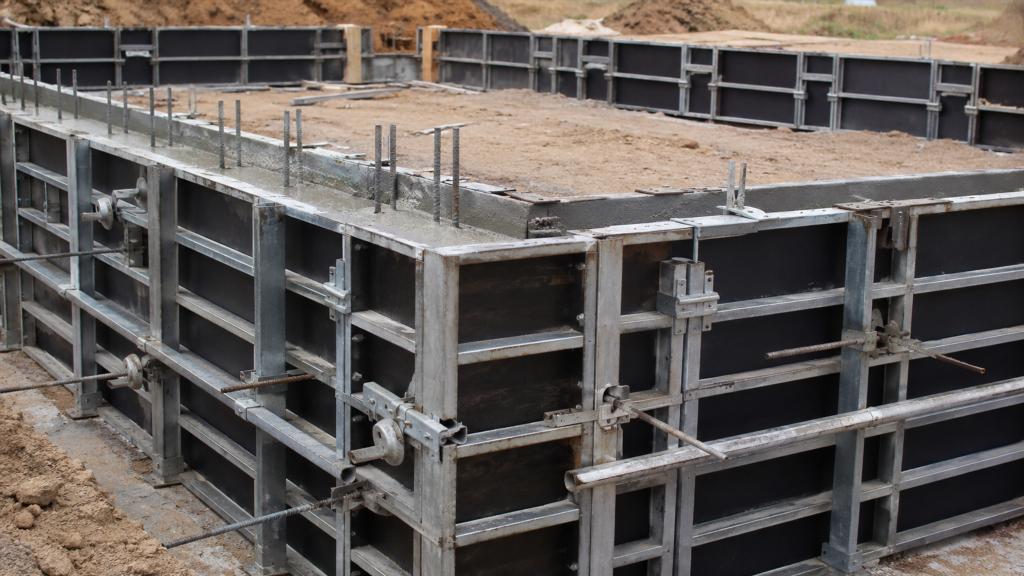

Самонесущая опалубка для фундамента: особенности конструкции, преимущества и ограничения

Самонесущая опалубка для фундамента — это конструктивное решение, при котором элементы формы для бетона способны воспринимать возникающие нагрузки без сложной системы внешних подпорок, раскосов и многочисленных временных опор. Такая опалубка используется там, где важно сохранить геометрию будущей бетонной конструкции и одновременно сократить количество вспомогательных элементов вокруг нее.

Сам термин может применяться к разным конструктивным решениям. Общий признак у них один: жесткость и устойчивость обеспечиваются преимущественно самой системой опалубки, ее каркасом, соединениями и взаимной фиксацией элементов. Это отличает ее от простейшей щитовой формы, устойчивость которой во многом зависит от внешних распорок.

При устройстве фундаментов вопрос устойчивости опалубки имеет особое значение. Свежая бетонная смесь создает заметное давление на стенки формы, а любые деформации могут привести к изменению геометрии фундаментной конструкции. Самонесущая система призвана удерживать заданную форму в процессе бетонирования, однако ее возможности напрямую зависят от типа конструкции, материалов, соединений и условий применения.

Что означает самонесущая конструкция опалубки

Обычная опалубка представляет собой форму, ограничивающую бетон до момента, когда он приобретет необходимую способность сохранять собственную геометрию. В простейшем варианте щиты удерживаются распорками, подкосами, кольями, наружными упорами и другими вспомогательными деталями.

У самонесущей системы значительная часть этой работы переносится на саму конструкцию. Щиты, ребра жесткости, стяжные элементы и соединительные узлы образуют достаточно устойчивый пространственный каркас.

Это не означает, что такая опалубка вообще никогда не нуждается во временной фиксации. Термин описывает принцип работы конструкции, а не абсолютное отсутствие любых дополнительных элементов.

Устойчивость обычно обеспечивается сочетанием нескольких факторов:

• жесткостью щитов;
• наличием несущего каркаса или ребер;
• надежным соединением соседних элементов;
• связями между противоположными сторонами формы;
• правильным распределением нагрузки;
• устойчивостью основания, на котором расположена система.

Слабость одного из этих элементов способна изменить работу всей конструкции. Жесткий щит сам по себе еще не делает опалубку самонесущей, если соединения между отдельными секциями допускают значительное смещение.

Из каких элементов состоит такая опалубка

Конкретное устройство зависит от типа системы, но общая конструктивная логика обычно остается похожей.

Формообразующие поверхности

Щиты непосредственно соприкасаются с бетонной смесью и задают очертания будущей конструкции. Их поверхность должна сопротивляться прогибу и сохранять положение под нагрузкой.

Для изготовления щитов могут использоваться различные листовые или панельные материалы, закрепленные на более жестком основании. В других системах сам щит одновременно выполняет функцию несущего элемента.

Важна не только прочность материала. Большую роль играет его жесткость. Материал может выдержать нагрузку без разрушения, но заметно прогнуться, из-за чего поверхность готового фундамента получится неровной или отклонится от заданной формы.

Каркас и ребра жесткости

Каркас распределяет давление от щита на другие элементы конструкции. Ребра уменьшают свободный пролет поверхности и ограничивают ее деформацию.

В самонесущей опалубке каркас особенно важен, поскольку именно он часто позволяет отказаться от большого количества наружных подпорок.

Чем цельнее работает каркас, тем равномернее распределяется нагрузка между его элементами. Разрозненные детали, соединенные недостаточно жестко, могут вести себя как отдельные щиты, а не как единая система.

Соединительные узлы

Стыки между соседними секциями должны удерживать их в общей плоскости и ограничивать взаимное смещение.

На практике именно соединения нередко становятся более чувствительным участком конструкции, чем сами щиты. Если панели достаточно жесткие, но плохо связаны между собой, давление бетонной смеси способно вызвать раскрытие стыков или изменение формы.

Соединительные элементы могут одновременно выполнять несколько функций: удерживать панели, выравнивать их положение и передавать нагрузку между секциями.

Поперечные связи

При формировании двух параллельных стенок опалубки требуется удерживать заданное взаимное положение этих стенок.

Свежий бетон стремится раздвинуть противоположные поверхности формы. Поэтому конструкция должна воспринимать не только нагрузку на каждый отдельный щит, но и усилие, направленное на увеличение расстояния между сторонами.

Поперечные связи позволяют двум стенкам работать совместно. Без них даже жесткие панели могут постепенно расходиться под давлением смеси.

Чем самонесущая опалубка отличается от обычной

Главное различие заключается не во внешнем виде, а в способе обеспечения устойчивости.

У простой щитовой конструкции значительная часть нагрузки передается на внешние подпорки и упоры. Каждый участок формы фактически поддерживается дополнительными элементами.

Самонесущая система стремится воспринимать нагрузку внутри собственной конструктивной схемы. Щиты, каркас, стяжки и соединения совместно образуют жесткую пространственную форму.

Такое отличие влияет и на организацию пространства вокруг фундамента. При большом количестве наружных раскосов рабочая зона оказывается занята опорными элементами. Более самостоятельная опалубочная система может оставлять вокруг конструкции больше свободного места.

При этом отсутствие многочисленных подпорок не означает упрощения требований к самой системе. Напротив, качество каркаса и соединений становится более значимым.

Какие нагрузки должна воспринимать опалубка

Опалубку нельзя рассматривать только как оболочку, удерживающую жидкий материал. В период бетонирования на нее действует комплекс нагрузок.

Наиболее заметно боковое давление свежей бетонной смеси. Пока бетон остается подвижным, его воздействие на вертикальные поверхности по своему характеру частично напоминает давление тяжелой жидкости.

На работу формы также могут влиять:

• масса отдельных элементов конструкции;
• временные нагрузки во время выполнения работ;
• вибрационные воздействия;
• локальные нагрузки при подаче бетонной смеси;
• неравномерность заполнения формы;
• возможное смещение грунта или основания;
• ветровая нагрузка на высокие открытые щиты.

Самонесущая конструкция должна сохранять устойчивость не только в спокойном состоянии, но и во время наиболее неблагоприятных этапов работы.

Именно поэтому оценивать ее исключительно по толщине щита недостаточно. Важна вся система передачи усилий.

Почему жесткость имеет не меньшее значение, чем прочность

Прочность показывает способность элемента не разрушаться под действием нагрузки. Жесткость характеризует его сопротивление деформации.

Для опалубки критичны обе характеристики.

Щит может не сломаться, но заметно выгнуться. В таком случае бетон после твердения повторит эту деформацию. Фундамент сохранит прочность как материал, однако его поверхность и размеры могут отличаться от предусмотренной геометрии.

Избыточный прогиб способен привести к нескольким последствиям:

• появлению выпуклостей на бетонной поверхности;
• изменению ширины конструктивного элемента;
• смещению граней;
• раскрытию стыков;
• появлению ступенек между соседними щитами.

У самонесущих систем задача ограничения деформаций особенно важна, поскольку внешние подпорки либо отсутствуют, либо играют вспомогательную роль.

Преимущества самонесущей опалубки

Основное достоинство такой конструкции связано с более организованной работой всей системы.

Меньше внешних опорных элементов

Сокращение количества подкосов и распорок освобождает пространство рядом с фундаментом. Это может облегчать доступ к конструкции и уменьшать количество выступающих элементов вокруг нее.

Особенно заметно преимущество там, где свободное пространство ограничено.

Более цельная конструктивная схема

При правильно организованных соединениях секции работают совместно. Нагрузка распределяется не на случайные отдельные опоры, а по заранее сформированной системе.

Такая схема позволяет лучше контролировать геометрию опалубки.

Повторяемость формы

Системная опалубка обычно состоит из элементов с предсказуемой жесткостью и типовыми соединениями. Это позволяет получать более стабильный результат при повторном использовании.

Для протяженных участков фундамента такая особенность может быть важнее простоты изготовления отдельных щитов.

Удобство при сложной организации рабочей зоны

Наружные раскосы занимают место и иногда мешают перемещению. Более компактная конструкция дает возможность организовать пространство вокруг фундаментной формы аккуратнее.

Какие у нее есть ограничения

Самонесущая опалубка не является универсальным вариантом для любого фундамента.

Повышенные требования к соединениям

Если конструкция рассчитывает преимущественно на собственную жесткость, слабые стыки становятся особенно опасными.

Небольшой люфт в нескольких местах способен суммироваться и привести к заметному смещению длинного участка.

Зависимость от качества основания

Даже жесткая пространственная система не будет стабильной, если опирается на слабое или неоднородное основание.

Просадка одной части конструкции может изменить положение всей секции. Поэтому способность опалубки нести собственные нагрузки не устраняет требования к устойчивости ее опорной зоны.

Более высокая конструктивная сложность

Простая опалубка из отдельных щитов может выглядеть понятнее: форма удерживается заметными наружными упорами.

В самонесущей системе распределение усилий происходит через каркас и связи. Ошибки в понимании работы конструкции не всегда заметны визуально до приложения значительной нагрузки.

Необходимость учитывать конкретную конфигурацию

Прямая короткая секция и длинная замкнутая форма работают по-разному. Углы, перепады высот, разрывы и сложные примыкания меняют распределение нагрузок.

Нельзя автоматически переносить свойства одной конфигурации на другую только потому, что используются одинаковые панели.

Где такое решение может быть уместно

Самонесущие системы могут рассматриваться для различных монолитных бетонных конструкций, включая фундаментные элементы.

Наиболее выраженные преимущества проявляются там, где важны:

• сохранение стабильной геометрии;
• уменьшение количества наружных подпорок;
• повторяемость конструкции;
• возможность собирать протяженные секции;
• ограниченное пространство вокруг формы;
• аккуратная организация рабочей зоны.

Выбор конкретного типа опалубки при этом зависит не только от формы фундамента. Имеют значение условия участка, конструктивные особенности здания, высота бетонируемого элемента, характеристики самой системы и предусмотренная технология выполнения работ.

Что может ошибочно восприниматься как самонесущая опалубка

Не всякая жесткая коробка является полноценной самонесущей системой.

Иногда массивные щиты воспринимаются как достаточно устойчивые только потому, что их трудно сдвинуть вручную. Давление бетонной смеси несопоставимо с усилием, которое человек прикладывает при проверке конструкции руками.

Еще одна распространенная ошибка — оценивать каждую панель отдельно. Щит действительно может быть жестким, однако слабый угол или соединение двух секций снижает устойчивость всей формы.

Нельзя считать систему самонесущей только из-за отсутствия наружных распорок. Если форма фактически удерживается грунтом, временными упорами или соседними конструкциями, принцип ее работы уже другой.

Роль углов и примыканий

Прямолинейные участки обычно проще для понимания: давление действует на плоскость щита и передается на каркас и связи.

В угловых зонах характер работы меняется. Здесь соединяются поверхности, ориентированные в разных направлениях, а усилия передаются через общий узел.

Качество угловых соединений заметно влияет на способность опалубки сохранять форму. Даже небольшое изменение угла может привести к смещению сразу двух стенок.

Особого внимания требуют также места:

• окончания опалубочной секции;
• пересечения фундаментных элементов;
• изменения высоты;
• примыкания к существующим конструкциям;
• перехода между различными типами щитов.

Эти зоны нарушают равномерность общей схемы и поэтому часто оказываются чувствительнее обычных прямых участков.

Съемная и несъемная самонесущая опалубка

Принцип самонесущей конструкции может встречаться как в съемных, так и в несъемных системах.

Съемные варианты

После набора бетоном достаточной способности сохранять форму элементы демонтируются и могут использоваться повторно.

Главное преимущество такого подхода — возможность многократного применения комплектов при условии сохранения их геометрии и исправности соединений.

Состояние элементов после каждого цикла имеет большое значение. Деформированные рамы, поврежденные панели или изношенные соединения способны изменить первоначальные характеристики всей системы.

Несъемные варианты

Некоторые опалубочные элементы остаются частью конструкции после бетонирования. Они могут выполнять дополнительные функции, однако принцип работы подобных систем зависит от конкретного материала и конструкции.

Несъемную опалубку нельзя оценивать только как временную форму. После завершения бетонирования она продолжает взаимодействовать с фундаментом, поэтому ее свойства рассматривают с учетом дальнейшей эксплуатации конструкции.

На что обращают внимание при оценке решения

Для общего понимания пригодности самонесущей опалубки полезно рассматривать не отдельный материал, а всю конструкцию целиком.

К важным характеристикам относятся:

• жесткость щитов;
• устройство несущего каркаса;
• способ соединения секций;
• устойчивость угловых узлов;
• принцип фиксации противоположных стенок;
• состояние основания;
• возможность контроля геометрии;
• совместимость элементов одной системы;
• состояние деталей при повторном использовании.

Наличие прочных панелей не компенсирует слабые соединения. Мощный каркас не устраняет проблему нестабильного основания. Надежные стяжки не исправляют значительную деформацию щитов.

Опалубка работает как единая конструкция, поэтому ее надежность определяется взаимодействием всех элементов.

Типичные ошибки при оценке самонесущей системы

Одна из распространенных ошибок — считать отсутствие внешних раскосов главным признаком качества. Само по себе сокращение числа подпорок ничего не говорит о способности конструкции воспринимать нагрузки.

Еще одна проблема связана с чрезмерным доверием к визуальной массивности. Толстый щит или тяжелая рама могут создавать впечатление высокой надежности, хотя реальные слабые места находятся в соединениях.

Ошибочно также воспринимать форму как статичный объект. До начала бетонирования она может выглядеть совершенно устойчивой. Основные нагрузки появляются после заполнения бетонной смесью.

К характерным заблуждениям относятся:

• оценка только одного щита вместо всей системы;
• игнорирование состояния соединений;
• недооценка деформаций;
• предположение, что любые одинаковые на вид элементы взаимозаменяемы;
• перенос опыта с небольшой конструкции на значительно более крупную;
• недооценка роли углов и торцевых участков.

Почему контроль геометрии особенно важен

Фундамент является базовой частью здания, поэтому отклонения его формы способны повлиять на последующие строительные работы.

Опалубка определяет положение граней бетона до его твердения. Если форма сместилась, исправление результата после набора прочности становится значительно сложнее.

Контролю подлежат не только очевидные параметры вроде общего положения стенок. Важны прямолинейность, отсутствие локальных выпучиваний, сохранение углов и стабильность взаимного положения противоположных поверхностей.

Самонесущая система может хорошо удерживать форму только тогда, когда ее конструктивная схема сохраняет целостность на протяжении всего периода воздействия свежего бетона.

Когда самонесущая опалубка не дает заметного преимущества

Более сложная конструкция оправдана не во всех ситуациях.

На небольших простых участках применение развитой самонесущей системы может не давать существенной практической выгоды по сравнению с другими решениями.

Преимущества становятся менее выраженными, если вокруг фундамента достаточно свободного места для размещения обычных подпорок, форма имеет минимальную протяженность, а опалубка используется однократно.

Нужно учитывать и организационную сторону. Системная конструкция требует совместимости элементов и исправности соединений. Набор случайных деталей, собранных по принципу внешнего сходства, не обладает автоматически теми же свойствами, что и целостная система.

Самонесущая опалубка как часть общей конструкции фундамента

Опалубка существует временно, но результат ее работы остается на весь срок эксплуатации бетонной конструкции.

Ее задача состоит не в увеличении прочности бетона как материала, а в удержании смеси в предусмотренном положении до формирования монолитного элемента.

Самонесущий принцип позволяет перераспределить нагрузку с множества внешних подпорок на собственный каркас формы. Это может сделать рабочую зону компактнее, повысить повторяемость геометрии и упростить организацию протяженных участков.

При этом повышается значение конструктивной целостности системы. Щиты, ребра, рамы, связи, углы и соединения должны рассматриваться совместно.

Самонесущая опалубка для фундамента представляет интерес не как способ полностью отказаться от контроля или вспомогательной фиксации, а как более организованный подход к созданию устойчивой формы для монолитного бетона. Ее сильные стороны раскрываются там, где конструкция подобрана под условия конкретного фундамента, сохраняет жесткость и позволяет надежно контролировать геометрию.
