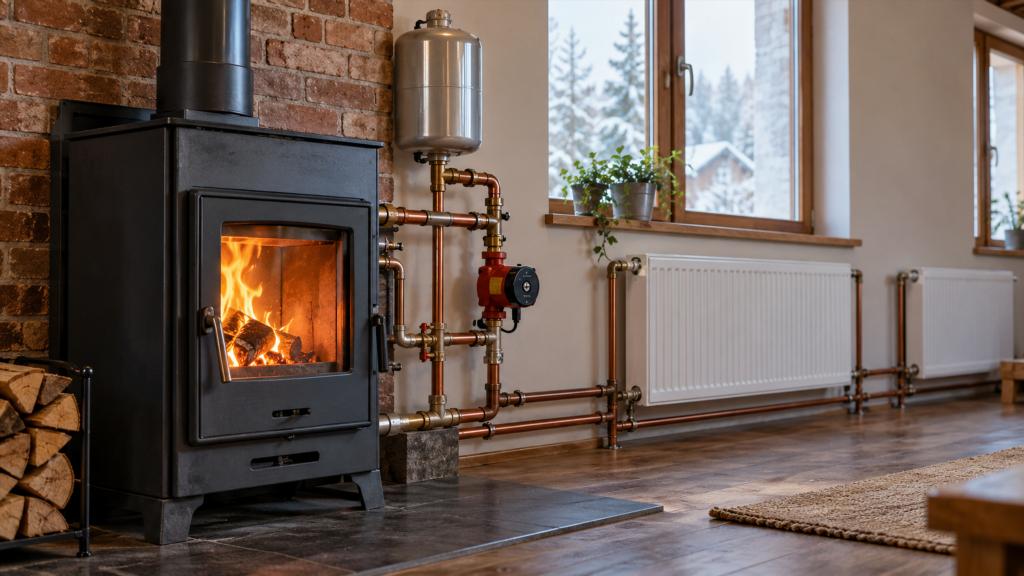

Теплообменник в печи для отопления дома: как работает, какие бывают конструкции и что учитывать

Печь способна обогревать помещение не только за счет нагретого корпуса и движения теплого воздуха. Если в ее конструкцию включен теплообменник с теплоносителем, часть энергии от сгорания топлива можно передавать в водяную систему отопления и распределять по нескольким помещениям. Такое решение позволяет связать печной источник тепла с радиаторами, трубопроводами или другими водяными отопительными приборами.

По принципу действия печной теплообменник сравнительно прост: металлическая поверхность нагревается от топки или горячих дымовых газов, а находящаяся внутри жидкость забирает часть тепла. Однако условия его работы значительно тяжелее, чем у многих обычных элементов системы отопления. Температура возле топки может быстро меняться, тепловая мощность печи плохо поддается мгновенному регулированию, а при нарушении циркуляции теплоноситель способен перегреться.

Поэтому оценивать теплообменник нужно не как отдельную металлическую деталь, а как часть общей системы: печь, теплообменник, трубопроводы, радиаторы, расширение теплоносителя, циркуляция и средства защиты должны работать согласованно.

Что представляет собой теплообменник в печи

В печном отоплении теплообменником обычно называют полую металлическую конструкцию, через которую проходит вода или другой допустимый для конкретной системы теплоноситель. Она может находиться непосредственно возле топки, образовывать часть стенки печи либо располагаться там, где ее нагревают продукты сгорания.

При работе печи происходит несколько процессов:

• топливо сгорает и выделяет тепловую энергию;
• металл печи и теплообменника нагревается;
• тепло через стенку теплообменника передается жидкости;
• нагретый теплоноситель движется по системе;
• радиаторы или другие отопительные приборы отдают тепло помещениям;
• остывшая жидкость возвращается к печи.

Главное отличие такой системы от обычного котла связано с характером горения. Электрический или газовый теплогенератор во многих системах может сравнительно быстро уменьшить мощность или прекратить нагрев. Горящие дрова невозможно мгновенно «выключить». Даже после ограничения подачи воздуха топливо, угли и разогретая масса печи еще некоторое время продолжают отдавать значительное количество энергии.

Именно эта тепловая инерция определяет многие требования к конструкции и эксплуатации печного теплообменника.

Где теплообменник получает тепло

От расположения теплообменника зависит температура его поверхности, интенсивность нагрева воды и влияние на работу самой печи.

В зоне топки

Теплообменник, расположенный непосредственно в топочной части или рядом с ней, получает большое количество энергии. Вода может нагреваться интенсивно даже при относительно небольшой площади металлической поверхности.

У такого расположения есть обратная сторона. Слишком активный отбор тепла охлаждает зону горения. Это может ухудшать сгорание топлива, повышать образование сажи и изменять температурный режим дымовых газов.

Кроме того, металл испытывает сильные температурные нагрузки. Одна его сторона контактирует с очень горячей средой, а другая охлаждается водой. Перепады температуры создают напряжения в материале и сварных соединениях.

В дымооборотах

Теплообменник может забирать энергию у дымовых газов после того, как они покинули основную зону горения. Температурная нагрузка обычно становится мягче, а вмешательство в процесс сгорания — меньше.

Однако чрезмерный отбор энергии из дымовых газов тоже нежелателен. При их сильном охлаждении могут ухудшаться тяга и условия работы дымохода. Увеличивается вероятность образования конденсата и отложений, особенно при неблагоприятных режимах работы печи.

В корпусе печи

Еще один вариант — включение водяного контура в стенки или другие нагреваемые части конструкции. Подобное решение позволяет получать тепло с большой площади, но его характеристики сильно зависят от устройства конкретной печи.

Теплообменник при этом влияет не только на водяное отопление, но и на то, сколько тепла остается для непосредственного нагрева корпуса печи и помещения, где она установлена.

Какие конструкции теплообменников применяются

Единственной универсальной конструкции не существует. Разные варианты отличаются площадью нагрева, гидравлическим сопротивлением, количеством воды внутри и поведением при высокой температуре.

Трубчатый регистр

Регистр представляет собой систему металлических труб или трубчатых участков, соединенных так, чтобы по ним проходил теплоноситель.

Трубчатая конструкция хорошо приспособлена к контакту с горячей средой: цилиндрическая стенка выдерживает давление более равномерно, чем большая плоская поверхность. Форму регистра можно адаптировать к пространству вокруг топки или дымового канала.

При этом сложная геометрия не всегда является преимуществом. Чем больше изгибов, узких участков и соединений, тем внимательнее приходится относиться к циркуляции жидкости и возможности удаления воздуха.

Змеевик

Змеевиком обычно называют протяженный трубчатый канал с несколькими изгибами. Он обеспечивает сравнительно большую площадь теплообмена при компактных размерах.

Такой вариант может хорошо передавать тепло, но сильно увеличивать длину пути теплоносителя. Если система рассчитывает на естественную циркуляцию, чрезмерное гидравлическое сопротивление становится существенным недостатком.

Змеевик также чувствителен к локальным воздушным пробкам, если его форма создает участки, из которых воздух не может свободно уходить.

Водяная рубашка

Водяная рубашка представляет собой полость вокруг части топки или другой нагреваемой зоны. Благодаря большой площади контакта она способна отбирать значительную мощность.

Увеличение площади теплообмена не означает автоматического повышения эффективности всей печи. Слишком интенсивное охлаждение топки может изменить режим горения. Большие плоские металлические поверхности также требуют учета термических деформаций.

Плоский или коробчатый теплообменник

Коробчатые конструкции могут занимать относительно небольшое пространство и иметь большую поверхность нагрева. Их работа сильно зависит от формы внутренних полостей.

Если внутри существуют зоны со слабым движением жидкости, там вероятен локальный перегрев. Для таких теплообменников особенно важно равномерное омывание нагретых поверхностей теплоносителем.

Чем печь с теплообменником отличается от обычной водяной системы отопления

В радиаторном отоплении источник тепла часто воспринимается как устройство, которому задают требуемую температуру. С печью ситуация сложнее.

Количество энергии определяется сразу несколькими величинами:

• видом и влажностью топлива;
• массой одной закладки;
• интенсивностью горения;
• конструкцией топки;
• тягой;
• температурой разогретой печи;
• площадью теплообменника;
• скоростью движения теплоносителя;
• температурой воды, возвращающейся в теплообменник.

Из-за этого одинаковая печь в разные моменты топки может передавать в водяной контур совершенно разную мощность.

При растопке металл и вода еще холодные. Затем температура в топке растет, и теплообменник начинает интенсивно нагревать теплоноситель. После активного горения остаются угли и разогретые стенки, продолжающие отдавать энергию. Система должна нормально работать во всех этих состояниях.

Естественная и принудительная циркуляция

Движение воды определяет, насколько эффективно тепло от нагретого металла будет уноситься в отопительную систему.

Естественная циркуляция

При естественной циркуляции движение происходит благодаря различию плотности горячей и более холодной воды. Нагретый теплоноситель стремится вверх, а остывший возвращается к источнику тепла.

Преимущество такого принципа — отсутствие зависимости самого движения воды от электрического насоса. Это особенно ценно для печи, поскольку горение может продолжаться при отключении электроэнергии.

Однако естественная циркуляция чувствительна к сопротивлению системы. Длинные трассы, множество поворотов, узкие проходы и сложная форма теплообменника могут существенно ухудшать движение теплоносителя.

Принудительная циркуляция

В системах с насосом воду перемещает циркуляционное оборудование. Это позволяет использовать более разветвленную систему и стабильнее распределять тепло между отопительными приборами.

Для печи возникает дополнительный вопрос: что произойдет, если насос остановится во время активного горения?

Тепловыделение в топке сразу не прекратится, а движение жидкости может резко уменьшиться. Если система не предусматривает безопасного поведения при таком сценарии, температура воды в теплообменнике способна быстро подняться.

По этой причине надежность печного отопления нельзя оценивать только по нормальной работе насоса. Не менее важен режим при прекращении циркуляции.

Почему теплообменник может перегреваться

Перегрев является одним из наиболее важных рисков водяного контура в печи.

Сам по себе металл способен выдерживать весьма высокую температуру. Проблема возникает из-за воды внутри него. При приближении теплоносителя к кипению меняется характер теплообмена, увеличивается объем пароводяной смеси и может резко возрастать давление в закрытом объеме.

Причинами перегрева могут быть:

• остановка циркуляционного насоса;
• перекрытие движения теплоносителя;
• воздушная пробка;
• недостаточная циркуляция;
• чрезмерно интенсивная топка;
• несоответствие мощности печи и возможности системы отводить тепло;
• локальное кипение внутри теплообменника;
• загрязнение или уменьшение проходного сечения.

Опасен не только общий перегрев всего объема воды. На отдельных участках металлической поверхности температура может быть значительно выше, чем показывает датчик в другой части системы. Именно поэтому локальное кипение возможно еще до того, как вся вода достигнет одинаковой высокой температуры.

Почему слишком большой теплообменник тоже может быть проблемой

Интуитивно кажется, что чем больше поверхность теплообменника, тем лучше. Для печи это не всегда справедливо.

Тепло, переданное воде, отбирается у топки и дымовых газов. Если отбор чрезмерен, могут измениться условия сгорания топлива.

Возможные последствия:

• снижение температуры в топочной зоне;
• неполное сгорание топлива;
• усиленное образование сажи;
• ухудшение прогрева самой печи;
• слишком сильное охлаждение продуктов сгорания;
• изменение тяги;
• увеличение конденсации в дымовом тракте.

Поэтому задача теплообменника состоит не в том, чтобы забрать максимально возможное количество энергии, а в том, чтобы получать подходящую долю тепла без нарушения нормальной работы печи.

Как теплообменник влияет на отопление помещений

Печь без водяного контура интенсивнее обогревает помещение, в котором она находится. Значительная часть энергии передается излучением и конвекцией от ее поверхности.

При появлении теплообменника часть этой энергии уходит в воду и переносится в другие комнаты.

Такое распределение может быть полезно в доме с несколькими помещениями. Комната с печью получает меньше прямого тепла, а удаленные помещения получают его через радиаторы.

Но баланс зависит от устройства системы. Слишком слабый теплообменник почти не изменит распределение энергии. Слишком мощный может чрезмерно охлаждать печь и направлять в водяной контур больше тепла, чем требуется.

Каким требованиям должен отвечать материал теплообменника

Большинство печных теплообменников работают в условиях циклического нагрева и охлаждения. Материал должен выдерживать не только температуру, но и многократные изменения размеров.

Для металлической конструкции важны:

• жаростойкость;
• достаточная механическая прочность;
• устойчивость к температурным деформациям;
• качество сварных соединений;
• коррозионная стойкость;
• совместимость с используемым теплоносителем;
• ремонтопригодность и возможность контроля состояния.

Обычная углеродистая сталь широко применяется благодаря доступности и хорошей свариваемости. Ее слабым местом остается коррозия, особенно если система регулярно опорожняется и внутренние поверхности контактируют с влажным воздухом.

Нержавеющие стали обладают большей стойкостью к коррозии, но предъявляют свои требования к изготовлению и сварке. Само название материала не гарантирует долговечность: большое значение имеет конкретная марка стали, режим температуры и качество соединений.

Толщина металла и долговечность

Толстый металл обычно медленнее прогорает и имеет больший запас по коррозионному износу. Но принцип «чем толще, тем надежнее» тоже имеет ограничения.

Толщина стенки влияет на:

• массу теплообменника;
• скорость его прогрева;
• тепловое сопротивление;
• характер температурных деформаций;
• технологичность изготовления.

На срок службы зачастую сильнее влияют локальный перегрев, качество сварки и коррозия, чем небольшая разница в толщине металла.

Особенно уязвимыми местами становятся сварные швы, зоны резких переходов формы и участки, которые нагреваются значительно сильнее соседних.

Открытая и закрытая система отопления

Тип системы имеет большое значение для поведения теплоносителя при нагреве.

Открытая схема

В открытых системах изменение объема воды компенсируется через расширительную емкость, связанную с атмосферой. При неблагоприятном режиме такая система обычно иначе реагирует на образование пара, чем полностью герметичный контур.

При этом открытая схема не устраняет опасность перегрева. Кипение воды в теплообменнике, выброс горячего теплоносителя и образование пара остаются серьезными аварийными режимами.

Закрытая схема

Закрытая система работает под давлением и использует специальные устройства для компенсации температурного расширения воды и защиты оборудования.

Для печного источника тепла особенно важно, что мощность горения нельзя отключить мгновенно. Поэтому просто перенести привычную схему современного котлового отопления на печь без учета особенностей конкретного оборудования недостаточно.

Если производитель печи или теплообменника ограничивает допустимый тип системы, такие ограничения являются принципиальными.

Нужен ли теплоаккумулятор

Теплоаккумулятор представляет собой емкость, способную принимать избыточную тепловую энергию и затем постепенно отдавать ее системе отопления.

Для печи это полезно из-за неравномерности работы. Во время интенсивного горения тепла может выделяться больше, чем требуется помещениям в конкретный момент. После окончания топки поступление энергии резко снижается.

Аккумуляция позволяет сглаживать этот дисбаланс. Однако наличие большой емкости само по себе не решает все вопросы безопасности и не заменяет корректную организацию циркуляции и защиты от перегрева.

Какие признаки могут указывать на неправильную работу

Некоторые изменения поведения системы требуют внимания, особенно если раньше она работала иначе.

К настораживающим признакам относятся:

• необычный шум или бульканье возле теплообменника;
• резкий рост температуры при обычной топке;
• заметная разница между температурой подачи и возврата;
• участки системы, которые перестали нормально прогреваться;
• частое появление воздуха;
• следы коррозии или подтекания;
• деформация металлических элементов;
• изменение тяги после вмешательства в конструкцию печи;
• заметное увеличение количества сажи.

Бульканье и характерные шумы в сильно нагретом теплообменнике могут быть связаны с образованием пара. Такой режим нельзя считать обычной особенностью печного отопления.

Что учитывать при сравнении теплообменников

Сравнивать конструкции только по размерам или заявленной площади нагрева недостаточно.

Для практической оценки важна совокупность характеристик:

• расположение относительно топки и дымовых газов;
• площадь поверхности, воспринимающей тепло;
• объем жидкости внутри;
• проходное сечение;
• гидравлическое сопротивление;
• материал;
• толщина стенок;
• допустимый температурный режим;
• рабочее давление;
• возможность выхода воздуха;
• совместимость с естественной или насосной циркуляцией;
• влияние на процесс горения;
• возможность осмотра и обслуживания.

Особенно осторожно следует относиться к попыткам оценить мощность самодельного теплообменника только по площади металла. Реальная теплопередача зависит от температуры среды, интенсивности горения, скорости движения воды и множества других условий.

Можно ли использовать печь одновременно для отопления комнаты и радиаторов

Именно такой режим является одной из основных причин установки водяного теплообменника.

Часть энергии передается непосредственно помещению через нагретый корпус печи, а часть — воде. Далее теплоноситель переносит энергию к радиаторам в других комнатах.

Соотношение между этими потоками определяется конструкцией печи. В одной модели водяной контур играет вспомогательную роль, в другой через него может передаваться значительная доля мощности.

Если теплообменник добавляется в конструкцию, изначально рассчитанную только на воздушный или лучистый обогрев, баланс может существенно измениться. Печь способна хуже прогреваться, а температура дымовых газов — снизиться сильнее допустимого.

Чем печной теплообменник отличается от теплообменника на дымоходе

Эти решения получают тепло из разных зон.

Встроенный или расположенный возле топки теплообменник работает с более высокой температурой и способен интенсивнее нагревать воду.

Устройство на дымовом канале использует энергию продуктов сгорания. Тепловая нагрузка на него может быть меньше, однако чрезмерное охлаждение дымовых газов создает другие проблемы.

Особенно чувствительны к такому охлаждению участки дымохода, где температура становится достаточно низкой для конденсации содержащихся в газах водяных паров. Влага вместе с продуктами сгорания образует агрессивную среду и способствует загрязнению дымового тракта.

Что важнее: мощность теплообменника или устойчивость всей системы

Для печного отопления большая мощность теплообменника не является самостоятельной целью. Важнее, чтобы система могла стабильно принимать и отводить получаемое тепло во всех характерных режимах.

Хорошая работа предполагает согласование нескольких процессов:

• печь устойчиво сжигает топливо;
• теплообменник не охлаждает топочную зону чрезмерно;
• теплоноситель постоянно забирает полученную энергию;
• отопительные приборы способны передать ее помещениям;
• расширение жидкости компенсируется;
• при нарушении обычной циркуляции система не переходит сразу в опасный режим.

Если один элемент заметно выбивается из общего баланса, увеличение мощности остальных компонентов проблему не устраняет.

Когда теплообменник в печи действительно оправдан

Водяной контур особенно интересен там, где одной печью хотят передавать тепло в удаленные помещения, которые плохо прогреваются от корпуса печи и естественного движения воздуха.

Такое решение может быть удобным, если:

• дом состоит из нескольких изолированных комнат;
• печь расположена только в одной части здания;
• требуется более равномерное распределение тепла;
• уже предусмотрена водяная система отопления;
• печь используется как один из источников тепла.

В небольшом открытом помещении дополнительная водяная система может оказаться неоправданно сложной. Там тепло от корпуса печи и конвекции иногда распределяется достаточно хорошо без радиаторов, насоса и трубопроводов.

Главная особенность печного водяного отопления

Теплообменник позволяет превратить печь из локального источника тепла в источник энергии для водяного отопительного контура. Это расширяет возможности обогрева дома, но одновременно усложняет систему.

Наиболее важное отличие печи от многих других теплогенераторов — невозможность мгновенно прекратить выделение тепла. Пока горят дрова, остаются угли и нагреты стенки топки, тепло продолжает поступать к теплообменнику. Из-за этого циркуляция, расширение теплоносителя и поведение системы при перегреве имеют не меньшее значение, чем конструкция самого регистра или водяной рубашки.

Выбирая вариант печного теплообменника, имеет смысл смотреть не на максимальную площадь металла и не на обещание получить как можно больше тепла от одной топки. Более важна совместимость конкретной конструкции с печью и отопительной системой: где происходит нагрев, насколько свободно движется теплоноситель, не нарушается ли горение, что происходит при остановке циркуляции и как система ведет себя при изменении температуры.

Именно сочетание этих условий определяет, будет ли печь с теплообменником устойчивым источником водяного отопления или конструкцией, требующей постоянного внимания к температурному режиму.
