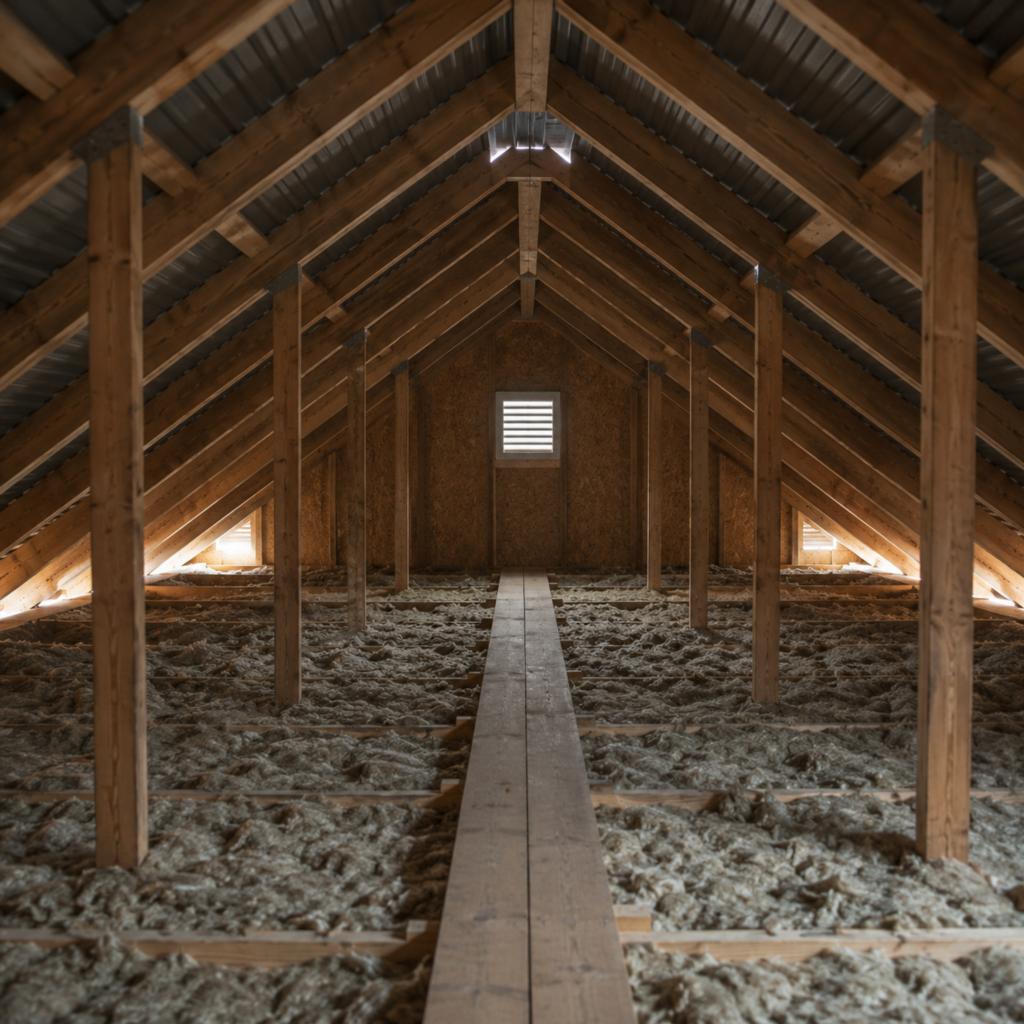

Вентиляция холодного чердака: устройство и основные ошибки

Холодный чердак отделен от отапливаемых помещений утепленным перекрытием и не входит в тепловой контур дома. Температура воздуха под кровлей в идеале должна оставаться близкой к наружной. Такое состояние снижает риск образования конденсата, намокания стропил и утеплителя, появления плесени и неравномерного таяния снега на крыше.

Само по себе наличие чердачного пространства не обеспечивает нормальный воздухообмен. Воздух должен поступать через нижнюю часть кровли и удаляться из верхней зоны. Если приточные отверстия перекрыты утеплителем, а вытяжка отсутствует или работает только на отдельном участке, влага накапливается под кровельным покрытием. Зимой она превращается в иней, а при потеплении стекает на перекрытие и воспринимается как протечка.

Вентиляция холодного чердака связана не только с устройством продухов. На ее работу влияют герметичность потолка, состояние пароизоляции, толщина утепления, форма крыши, расположение слуховых окон и выходов инженерных систем.

Зачем проветривать холодный чердак

Водяной пар постоянно образуется внутри дома во время приготовления пищи, уборки, стирки и обычной жизнедеятельности. Часть влаги удаляется системой вентиляции помещений, но некоторое количество проникает вверх через неплотности перекрытия.

Теплый воздух легче холодного и поднимается к потолку. Если в перекрытии есть щели вокруг проводки, люка, труб или стыков конструкций, влажный воздух попадает на чердак. Под холодной кровлей он охлаждается, а содержащийся в нем пар превращается в воду.

Нормальный воздухообмен выполняет несколько задач:

• удаляет поступившую из дома влагу;
• выравнивает температуру под кровлей;
• помогает высушивать случайно увлажненные деревянные элементы;
• уменьшает вероятность образования инея;
• снижает риск появления плесени и гниения;
• препятствует перегреву чердака в солнечную погоду.

Летом вентиляция не превращает чердак в прохладное помещение, но ограничивает накопление сильно нагретого воздуха. Это уменьшает тепловую нагрузку на перекрытие и верхние комнаты.

Как движется воздух под кровлей

Рабочая схема строится на непрерывном пути от притока к вытяжке. Наружный воздух входит через карнизную зону или продухи в нижней части чердака, проходит вдоль скатов и выходит ближе к коньку либо через другие верхние вентиляционные элементы.

Движение поддерживается разницей температур и давлений, а также ветром. Тяга меняется в зависимости от погоды, поэтому важна не высокая скорость потока в отдельной точке, а равномерное проветривание всего объема.

Если приток и вытяжка расположены рядом, воздух проходит по короткому пути и почти не затрагивает удаленные участки. В углах, ендовах, пристройках и за перегородками могут сохраняться застойные зоны. Там влажность остается высокой, хотя возле вентиляционного выхода движение воздуха заметно.

Где устраивают приток воздуха

Приточные отверстия располагают в нижней части кровли. Для скатных крыш наиболее естественным местом становится карнизный свес. Холодный воздух поступает через подшивку и направляется в пространство между стропилами.

Перфорированные софиты

Подшивка с вентиляционной перфорацией позволяет распределить приток вдоль всего карниза. Такое решение работает лучше нескольких небольших отверстий, сосредоточенных в одном месте.

Перфорация должна оставаться открытой после монтажа утеплителя и внутренней отделки. Нередко софиты установлены правильно, но путь воздуха перекрыт минеральной ватой, уложенной вплотную к кровле. Снаружи отверстия видны, однако фактического притока нет.

Для защиты от насекомых и птиц применяют сетки. Они не должны быть слишком мелкими или быстро забиваться пылью. Состояние отверстий периодически проверяют, особенно после окраски фасада и ремонта карнизов.

Карнизные продухи

При деревянной подшивке приток организуют через решетки или продольные щели. Их распределяют по длине свеса, избегая ситуации, когда одна сторона крыши хорошо проветривается, а другая остается закрытой.

Продольный зазор должен иметь защиту от насекомых и задувания крупного мусора. При этом сетка не должна перекрывать основную часть проходного сечения.

Продухи во фронтонах

Фронтонные решетки способны обеспечивать воздухообмен в простом чердаке с двускатной крышей. Воздух входит с одной стороны и выходит с другой под действием ветра. Однако такая схема сильно зависит от его направления.

Удаленные зоны возле карнизов и в нижней части скатов могут проветриваться хуже. При сложной геометрии крыши одних фронтонных отверстий обычно недостаточно для равномерного движения воздуха.

Где размещают вытяжные отверстия

Влажный и более теплый воздух скапливается в верхней части чердака, поэтому вытяжку располагают максимально высоко. Конкретное решение зависит от конструкции крыши.

Вентилируемый конек

Коньковая вентиляция обеспечивает удаление воздуха вдоль верхней линии крыши. При равномерном притоке через карнизы поток проходит по всей длине скатов.

Коньковый элемент должен быть защищен от попадания снега, дождя и насекомых. Его нельзя закрывать кровельным материалом, утеплителем или монтажной пеной. После ремонта кровли полезно проверить, сохранился ли свободный выход воздуха.

Наличие декоративного конька еще не означает, что он вентилируемый. Если под ним нет предусмотренного зазора и специальных элементов, воздухообмена через эту часть крыши не происходит.

Кровельные аэраторы

Точечные аэраторы устанавливают на скатах ближе к верхней зоне. Они применяются, когда устройство непрерывного конькового выхода невозможно или требуется усилить проветривание отдельных участков.

Один аэратор создает локальную вытяжку. Для большого или сложного чердака важно распределить элементы так, чтобы не оставались изолированные зоны. Размещение рядом с приточным отверстием снижает эффективность: воздух выходит, не проходя через основной объем.

Слуховые окна и вытяжные решетки

Слуховые окна могут участвовать в вентиляции, если их конструкция предусматривает постоянное движение воздуха. Плотно закрытое окно выполняет только функцию доступа и освещения.

Вытяжные решетки во фронтонах размещают ближе к верхней части. Их работа зависит от ветрового давления, поэтому на разных сторонах дома поток может менять направление.

Как не перекрыть вентиляцию утеплителем

Утеплитель холодного чердака располагается на перекрытии, а не по скатам крыши. Он отделяет отапливаемые помещения от неотапливаемого объема. В карнизной зоне теплоизоляция часто подходит близко к наружной стене, где пространство между кровлей и перекрытием сужается.

Если минеральная вата поднята до самой обрешетки, поступающий через софиты воздух блокируется. Одновременно волокнистый материал оказывается в зоне продувания и может терять часть своих теплоизоляционных свойств.

Для сохранения прохода устанавливают направляющие элементы или вентиляционные желоба. Они формируют канал от карниза к чердачному пространству и защищают край утеплителя от воздушного потока.

Воздушный путь должен оставаться непрерывным. Недостаточно освободить небольшое отверстие возле софита, если через несколько сантиметров канал снова перекрыт утеплением, доской или строительным мусором.

Пароизоляция и герметичность перекрытия

Вентиляция удаляет часть влаги, но не должна компенсировать постоянное поступление теплого воздуха из комнат. Основная защита холодного чердака начинается на уровне перекрытия.

Пароизоляционный слой располагают со стороны теплого помещения. Его задача — ограничить проникновение водяного пара в утеплитель и на чердак. Полотна соединяют с герметизацией стыков, а примыкания к стенам и проходам коммуникаций тщательно закрывают.

Особенно уязвимы следующие участки:

• чердачный люк;
• проходы вентиляционных каналов;
• места прокладки электрических кабелей;
• выводы труб;
• соединения потолка с перегородками;
• встроенные светильники;
• стыки пароизоляционных полотен.

Даже небольшой зазор может пропускать значительный поток теплого воздуха. В мороз вокруг такого места нередко образуется локальный иней, по которому удается обнаружить утечку.

Чердачный люк как источник тепла и влаги

Люк часто остается самым слабым местом перекрытия. Тонкая крышка без утепления быстро нагревает окружающий воздух, а щели по периметру пропускают влагу из дома.

Крышку утепляют до уровня, сопоставимого с остальным перекрытием, и снабжают уплотнением. Она должна закрываться плотно, но оставаться доступной для осмотра чердака.

Если лестница встроена в люк, конструкция требует особенно внимательной герметизации. Множество шарниров и стыков затрудняет создание непрерывного теплозащитного контура.

Почему нельзя выводить бытовую вентиляцию на чердак

Воздух из ванной, кухни и санузла содержит много влаги. Если вытяжной канал заканчивается внутри холодного чердака, пар быстро конденсируется на кровле и деревянных элементах.

Воздуховоды должны проходить через чердак герметично и выводиться наружу. На холодном участке их теплоизолируют, чтобы уменьшить образование воды внутри канала. Соединения закрепляют так, чтобы влажный воздух не выходил через неплотности.

Нежелательно объединять бытовую вытяжку с вентиляцией самого чердака. Эти системы решают разные задачи. Чердачные продухи обеспечивают естественный воздухообмен под кровлей, а вытяжные каналы удаляют загрязненный воздух из помещений.

Влияние формы крыши

Простая двускатная крыша проветривается легче: у нее есть непрерывные карнизы и одна верхняя линия выхода. Вальмовые, многоскатные и ломаные конструкции требуют более тщательного распределения вентиляционных элементов.

Ендовы, короткие скаты, примыкания к стенам и участки над пристройками способны образовывать изолированные полости. Воздух не проходит между ними автоматически, особенно если пространство разделено балками, противопожарными преградами или элементами каркаса.

При сложной форме проверяют каждую зону отдельно:

• откуда туда поступает воздух;
• через какой элемент он удаляется;
• не перекрыт ли путь утеплителем;
• связана ли полость с основным чердаком;
• нет ли участка, закрытого со всех сторон.

Иногда требуется несколько вытяжных точек, а не один выход возле главного конька.

Зимние признаки недостаточной вентиляции

Холодное время года лучше всего показывает слабые места. При отрицательной температуре влага не всегда сразу стекает вниз. Она замерзает на гвоздях, металлическом крепеже, нижней стороне кровельного покрытия и древесине.

Недостаточный воздухообмен можно заподозрить по следующим признакам:

• иней на стропилах и обрешетке;
• капли на нижней стороне кровли;
• потемнение деревянных элементов;
• мокрый или слежавшийся утеплитель;
• затхлый запах;
• плесень в углах;
• неравномерное таяние снега на скатах;
• сосульки при отрицательной температуре;
• влажные пятна на потолке после оттепели.

Сосульки и лед на карнизах возникают не только из-за плохой вентиляции. Причиной может быть утечка тепла через недостаточно утепленное перекрытие. Нагретая кровля растапливает снег, вода стекает к холодному краю и замерзает.

Летние признаки проблем

Летом внимание привлекает перегрев. Воздух под металлической или темной кровлей может становиться значительно теплее наружного. Если он не удаляется, нагреваются перекрытие, утеплитель и потолок верхнего этажа.

Сильная жара на чердаке сама по себе не доказывает отсутствие вентиляции, поскольку кровельное покрытие получает прямое солнечное излучение. Насторожить должны застойный запах, отсутствие движения воздуха возле продухов и постоянная сырость деревянных элементов даже в сухую погоду.

Следы плесени, появившиеся зимой, летом могут подсохнуть и стать менее заметными. Осмотр проводят не только в жаркий день, но и после дождей и резкого изменения температуры.

Как проверить работу вентиляции

Осмотр начинают с наружных элементов. Проверяют софиты, фронтонные решетки, конек и аэраторы. Листья, паутина, гнезда, краска и строительная пена способны заметно уменьшить проходное сечение.

На чердаке оценивают, виден ли свободный путь от карниза к основной полости. Если свет через перфорацию не просматривается, это еще не доказывает блокировку, но требует проверки утеплителя и направляющих каналов.

Движение воздуха меняется вместе с ветром и температурой, поэтому однократное отсутствие заметной тяги не означает неисправность. Более надежные признаки — равномерное состояние древесины, отсутствие инея и конденсата, сухой утеплитель и свободные вентиляционные пути.

При осмотре обращают внимание на распределение дефектов. Если влага появляется только в одном углу, проблема может быть связана с локально перекрытым притоком или утечкой теплого воздуха, а не с недостаточной площадью всех продухов.

Распространенные ошибки

Отверстия только с одной стороны

Если приток и вытяжка сосредоточены на одном фронтоне, воздух почти не проходит через удаленную часть чердака. В дальнем углу формируется застойная зона.

Закрытие продухов на зиму

Иногда вентиляционные отверстия перекрывают, пытаясь сохранить тепло. Холодный чердак не должен обогреваться за счет дома. Закрытие продухов уменьшает удаление влаги и повышает риск обмерзания кровли изнутри.

Теплопотери снижают утеплением и герметизацией перекрытия, а не прекращением вентиляции.

Утепление скатов при холодном перекрытии

Если часть утеплителя расположена на перекрытии, а часть — по скатам, тепловой контур становится неопределенным. Между теплыми и холодными участками образуются зоны конденсации.

Чердак должен быть либо холодным, с утепленным перекрытием, либо включенным в отапливаемый объем с утеплением по скатам и фронтонам. Смешанная схема требует отдельного проекта.

Вывод вытяжки из ванной под крышу

Такое решение быстро насыщает чердачный воздух влагой. Даже развитая вентиляция не всегда успевает удалить ее до выпадения конденсата.

Чрезмерное количество случайных отверстий

Дополнительные решетки не обязательно улучшают движение воздуха. Если они нарушают расчетный маршрут, часть потока начинает обходить проблемные зоны по короткому пути.

Вентиляционные элементы должны формировать понятную схему: нижний приток и верхнее удаление воздуха.

Неплотная пароизоляция

Попытка увеличить вентиляцию не устраняет утечку теплого воздуха через потолок. В сильный мороз влага будет конденсироваться быстрее, чем естественный поток успеет ее вывести.

Защита от снега и дождя

Открытые вентиляционные элементы не должны пропускать осадки внутрь. Софиты защищены карнизом, но при сильном ветре через крупные отверстия может задуваться снег. Коньковые и точечные элементы снабжают уплотнениями и лабиринтными каналами.

Небольшое количество сухого снега, попавшего в хорошо проветриваемый чердак, иногда испаряется без последствий. Регулярные наносы и мокрые участки требуют изменения защиты отверстий.

Нельзя закрывать продухи плотной тканью, пленкой или монтажной пеной. Для защиты используют элементы, сохраняющие расчетный проход воздуха.

Обслуживание холодного чердака

Чердак осматривают несколько раз в год и после событий, которые могли повлиять на кровлю: сильного ветра, ремонта покрытия, протечки или прокладки новых коммуникаций.

Во время проверки оценивают:

• сухость стропил и обрешетки;
• состояние утеплителя;
• целостность пароизоляции в доступных местах;
• герметичность люка;
• состояние вентиляционных каналов;
• отсутствие гнезд и мусора;
• места прохода труб и воздуховодов;
• металлический крепеж и нижнюю сторону кровли.

Зимой полезен осмотр в морозную погоду. Иней показывает места утечки теплого воздуха и зоны слабого воздухообмена. Весной проверяют, не осталось ли мокрых участков после таяния.

Когда одной вентиляции недостаточно

Если чердак остается влажным при открытых продухах, причина может находиться в перекрытии или источнике воды. Нужно проверить бытовые вытяжки, кровельные протечки, состояние пароизоляции и толщину утеплителя.

Постоянное намокание возле одной трубы чаще связано с негерметичным проходом или конденсатом внутри воздуховода. Вода вдоль ендовы и крепежа может указывать на протечку кровли. Равномерный иней по большой площади обычно связан с общим поступлением теплого влажного воздуха и слабым воздухообменом.

Поврежденную древесину нельзя просто высушить и закрыть отделкой. Требуется оценить глубину поражения, устранить источник влаги и восстановить вентиляционный путь.

Согласованная работа всех слоев

Холодный чердак остается сухим, когда элементы конструкции выполняют разные, но связанные задачи. Утеплитель ограничивает потери тепла через потолок. Пароизоляция и герметичные примыкания уменьшают поступление влажного воздуха. Приточные отверстия направляют наружный воздух в нижнюю зону, а вытяжные элементы удаляют его из верхней части.

Нарушение любого звена меняет работу всей системы. Хороший коньковый выход бесполезен при закрытых софитах. Большие фронтонные решетки не компенсируют открытую вытяжку из ванной. Толстый утеплитель не защищает кровлю, если чердачный люк пропускает теплый воздух.

Правильно организованная вентиляция холодного чердака не создает сильного сквозняка и не требует постоянного ручного регулирования. Воздух проходит через пространство спокойно и равномерно, деревянные элементы остаются сухими, а температура под кровлей не отличается резко от наружной. Именно такой режим защищает крышу и перекрытие от накопления влаги в течение всего года.
