УЗО в домашней электросети: от каких опасностей оно защищает и почему не заменяет автоматический выключатель

Электробезопасность дома нельзя свести к одному устройству в распределительном щите. Разные защитные аппараты реагируют на разные аварийные процессы: один контролирует перегрузку и короткое замыкание, другой — появление тока утечки. Именно к последней группе относится устройство защитного отключения, или УЗО.

Основное назначение УЗО связано с защитой при появлении дифференциального тока — ситуации, когда часть электрического тока уходит по пути, которого в исправной цепи быть не должно. Международные стандарты относят устройства дифференциальной защиты прежде всего к средствам защиты от опасности поражения электрическим током.

При этом УЗО нельзя воспринимать как универсальный аппарат, способный самостоятельно защитить проводку и человека от любой неисправности. Оно работает в составе общей системы электробезопасности и дополняет другие защитные меры.

Что происходит при утечке тока

В исправной электрической цепи ток поступает к нагрузке по одним проводникам и возвращается по другим. УЗО контролирует соответствие этих токов. Когда появляется разница, устройство распознаёт дифференциальный ток.

Причины такого состояния могут быть разными:

• нарушение изоляции внутри электроприбора;
• повреждение кабеля;
• попадание напряжения на доступную проводящую часть при неисправности;
• утечка через влажные или загрязнённые элементы оборудования;
• повреждение некоторых компонентов бытовой техники;
• электрический контакт с землёй или другим непредусмотренным путём прохождения тока.

Само УЗО не определяет точную причину неисправности. Его задача значительно уже: обнаружить определённое электрическое состояние и обеспечить отключение цепи в соответствии с характеристиками защитного устройства.

Эта особенность принципиально отличает его от защиты, работающей по величине тока нагрузки.

Чем УЗО отличается от автоматического выключателя

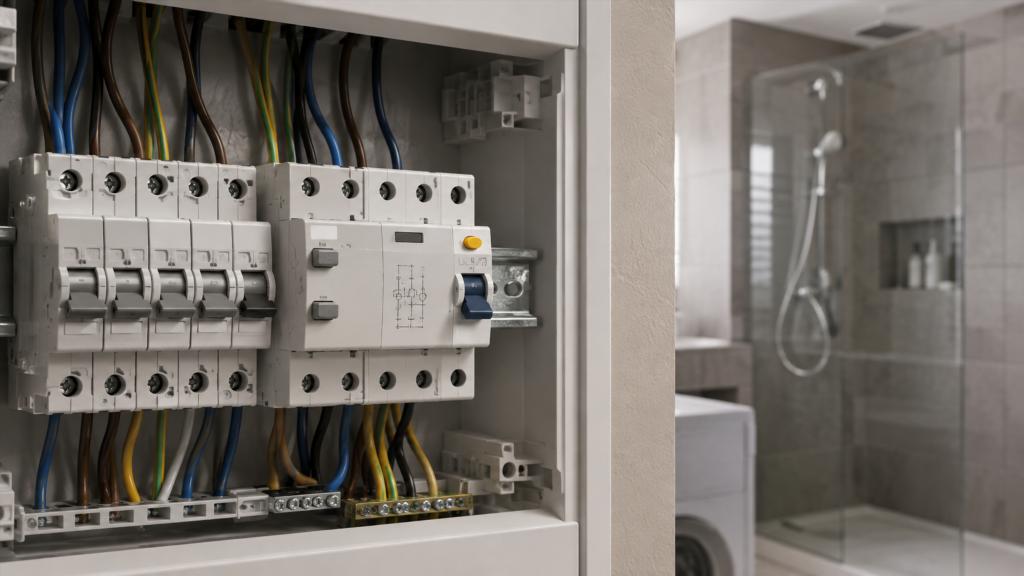

Автоматический выключатель и УЗО нередко расположены рядом в одном электрощите, поэтому их функции легко смешать. Однако контролируют они разные явления.

Автоматический выключатель предназначен для защиты электрической цепи от недопустимого сверхтока. В частности, его защитные механизмы должны реагировать на токи короткого замыкания и другие режимы сверхтока.

Обычное УЗО без встроенной защиты от сверхтока выполняет другую функцию. Стандарт IEC 61008-1 прямо относится к дифференциальным выключателям без встроенной защиты от сверхтока, предназначенным преимущественно для защиты от поражения электрическим током.

Из этого следует важное различие:

• автомат отслеживает опасные токовые режимы самой защищаемой цепи;
• УЗО отслеживает дифференциальный ток;
• один аппарат не следует автоматически считать полноценной заменой другого.

Например, перегрузка может существовать без заметного тока утечки. Для УЗО это не тот признак, на который рассчитан принцип его работы. С другой стороны, опасная утечка способна возникнуть в ситуации, когда ток в цепи недостаточно велик, чтобы обычная защита от сверхтока восприняла её как перегрузку или короткое замыкание.

Именно поэтому функции аппаратов дополняют друг друга.

Почему название «защитное отключение» иногда вводит в заблуждение

Слово «защитное» может создавать впечатление, что достаточно поставить один такой аппарат и вся цепь станет защищённой от любых электрических неисправностей. Это неверное представление.

Защита электрической установки складывается из нескольких мер. Международные материалы по электробезопасности также рассматривают защиту от поражения током как сочетание соответствующих защитных решений, а не как функцию единственного устройства.

Поэтому корректнее рассматривать УЗО как аппарат со своей конкретной зоной ответственности.

От каких опасностей помогает защищать УЗО

Главная область применения УЗО связана с токами утечки и риском поражения электрическим током. В определённых системах и условиях дифференциальная защита также участвует в защите при повреждении изоляции. IEC определяет RCD как класс устройств, предназначенных прежде всего для защиты от опасности электрического удара.

Практический смысл такого принципа особенно хорошо виден на примере неисправного электроприбора.

Представим устройство с металлическими доступными элементами. Пока внутренняя изоляция исправна, опасного электрического потенциала на корпусе быть не должно. При повреждении изоляции картина может измениться. Возникает аварийный путь прохождения тока, и система защиты должна ограничить продолжительность опасного состояния.

УЗО может быть частью такой системы, поскольку реагирует на появившийся дифференциальный ток.

Но из этого нельзя делать вывод, что аппарат гарантирует безопасность при любом прикосновении к токоведущим частям. Электрические аварии различаются по характеру, а работа защиты зависит от схемы сети, состояния проводки, типа неисправности и используемых защитных мер.

Почему УЗО особенно ассоциируется с влажными помещениями

Вода сама по себе не является единственной причиной электрической опасности, однако влажные условия требуют повышенного внимания к защите от поражения током. В материалах по проектированию электроустановок помещения с ванной или душем выделяются как области, где применяются специальные защитные меры, включая дифференциальную защиту.

Причина связана не с названием помещения, а с сочетанием факторов: человек может контактировать с водой, сантехническими и другими проводящими элементами, а состояние кожи и окружающей среды способно увеличить тяжесть электрической аварии.

К бытовым зонам и нагрузкам, требующим особенно внимательной оценки электробезопасности, относятся:

• ванные и душевые;
• оборудование, используемое рядом с водой;
• наружные электрические потребители;
• хозяйственные помещения с влажностью;
• бытовая техника, в которой одновременно присутствуют электричество и вода;
• участки сети, эксплуатируемые в условиях повышенного риска повреждения изоляции.

Это не инструкция по выбору или размещению УЗО. Конкретная структура защиты зависит от проекта электроустановки и применимых требований.

Заменяет ли УЗО заземление

Нет. Дифференциальную защиту и защитное заземление нельзя считать взаимозаменяемыми решениями.

Заземление, защитные проводники, автоматическое отключение питания, изоляция и дифференциальные защитные устройства относятся к общей системе мер против поражения электрическим током. В технических материалах по защите электроустановок эти меры рассматриваются совместно.

Опасная ошибка — воспринимать УЗО как способ компенсировать неизвестное состояние проводки или отсутствие необходимых элементов системы защиты. Даже если аппарат способен отключиться при некоторых вариантах утечки, это не превращает электросеть с дефектами в правильно организованную установку.

Так же неверна обратная логика: наличие защитного проводника не делает дифференциальную защиту бессмысленной. Эти средства обнаруживают или ограничивают последствия неисправностей разными способами.

Может ли УЗО защищать проводку от перегрузки

Обычное УЗО без встроенной защиты от сверхтока для этого не предназначено. Само наличие на устройстве значения рабочего тока не означает, что оно выполняет функции автоматического выключателя.

Этот момент важен для понимания устройства электрощита. Нельзя оценивать защиту только по количеству установленных аппаратов. Нужно понимать назначение каждого из них.

Защита от перегрузок и коротких замыканий относится к аппаратам сверхтоковой защиты, тогда как УЗО контролирует остаточный, или дифференциальный, ток.

Существуют комбинированные устройства, в которых разные защитные функции объединены конструктивно. Однако сам термин «УЗО» ещё не означает, что конкретный аппарат содержит защиту от сверхтока.

Что УЗО не способно предотвратить

Понимание ограничений защитного устройства не менее важно, чем знание его назначения.

УЗО нельзя считать гарантированной защитой от:

• любой перегрузки проводки;
• любого короткого замыкания;
• перегрева плохого электрического соединения;
• всех вариантов дугового повреждения;
• механического разрушения проводников;
• ошибок в устройстве электропроводки;
• неправильной эксплуатации оборудования;
• всех возможных способов контакта человека с электрической цепью.

Для некоторых видов электрических повреждений применяются другие принципы обнаружения. Например, защита от дуговых повреждений рассматривается отдельно от дифференциальной и сверхтоковой защиты.

Это показывает, почему электрощит нельзя проектировать по принципу «один защитный аппарат от всего».

Почему УЗО иногда отключается без видимой аварии

Срабатывание УЗО не обязательно означает, что человек непосредственно столкнулся с опасным напряжением. Дифференциальный ток может возникать из-за состояния оборудования или самой электрической установки.

В бытовой сети возможны утечки, связанные с фильтрами электронных устройств, нагревательными элементами, старением изоляции и другими особенностями подключённого оборудования. Если одновременно работает большое количество потребителей, их электрические характеристики также приходится учитывать при построении защиты.

Технические руководства отдельно рассматривают устойчивость дифференциальных устройств к помехам и нежелательным отключениям, поскольку характер современной нагрузки может влиять на работу такой защиты.

Регулярные отключения поэтому не стоит воспринимать как обычное неудобство, которое достаточно устранить повторным включением аппарата. Повторяющееся срабатывание — повод выяснить состояние цепи и подключённого оборудования.

Почему простая замена аппарата может не устранить проблему

Если источник дифференциального тока находится в повреждённом приборе, кабеле или другом элементе сети, новый аппарат способен столкнуться с тем же самым электрическим состоянием.

По той же причине нельзя считать правильным решение, цель которого состоит только в том, чтобы устройство «перестало выбивать». Защитный аппарат реагирует на определённый признак, а не создаёт саму неисправность.

Оценка повторяющихся срабатываний требует поиска причины, а работы внутри электрощита и электрической установки относятся к задачам, где важна квалификация специалиста.

Почему существуют разные типы УЗО

Современные бытовые нагрузки заметно отличаются от простой лампы накаливания или обычного резистивного нагревателя. В технике используются выпрямители, импульсные источники питания, электронные системы управления, преобразователи и другие схемы.

Из-за этого ток утечки тоже может иметь различную форму. IEC классифицирует дифференциальные устройства в зависимости от того, на какие формы остаточного тока они способны реагировать.

Здесь важен сам принцип: надпись «УЗО» не делает все устройства одинаковыми.

При оценке конкретного решения специалист учитывает:

• характер нагрузки;
• устройство электрической сети;
• условия эксплуатации;
• особенности подключённого оборудования;
• совместимость защитных аппаратов;
• необходимость согласования нескольких ступеней защиты.

Выбирать конкретный тип только по одному бытовому признаку — например, по названию помещения или мощности отдельного прибора — недостаточно.

Почему нельзя определять необходимость УЗО одной универсальной фразой

Формулировка «УЗО обязательно везде» слишком упрощает вопрос. Не менее ошибочно утверждать, что оно необходимо только во влажных помещениях.

Требования к конкретной электроустановке связаны с типом сети, назначением цепи, оборудованием, условиями эксплуатации и действующими для конкретного объекта правилами. Международные стандарты устанавливают различные области применения дифференциальной защиты, а отдельные специальные установки имеют дополнительные требования. Например, стандарты выделяют специальные случаи применения RCD для отдельных типов электрического оборудования и установок.

Поэтому нормативный вопрос «где именно обязательно» нельзя корректно переносить с одного объекта, страны или типа электроустановки на другой без проверки применимых требований.

Для владельца жилья полезнее понимать назначение аппарата: УЗО является важным средством дифференциальной защиты, но конкретная структура электрощита должна оцениваться как единая система.

Какие заблуждения об УЗО встречаются чаще всего

«Если есть УЗО, автомат больше не нужен»

Такое представление смешивает защиту от дифференциального тока с защитой от сверхтока. Обычное УЗО без встроенной сверхтоковой защиты не выполняет все функции автоматического выключателя.

«Если есть заземление, УЗО ничего не добавляет»

Заземление и дифференциальное отключение выполняют разные задачи в общей системе защиты. Их нельзя противопоставлять друг другу.

«УЗО должно отключаться при любой неисправности»

Устройство реагирует на конкретный контролируемый параметр. Неисправность, которая не создаёт соответствующего дифференциального тока, может находиться вне области его действия.

«Чем меньше отключений, тем лучше защита»

Отсутствие срабатываний само по себе ничего не говорит о качестве электроустановки. Защитное устройство должно корректно реагировать тогда, когда возникает предусмотренное его конструкцией аварийное состояние.

«Если УЗО часто отключается, оно наверняка неисправно»

Причина может находиться не только в аппарате. Источником могут быть проводка, подключённое оборудование или совокупность утечек. Без диагностики заменять техническую причину предположением нельзя.

Как воспринимать УЗО в общей системе электробезопасности

Удобнее всего представить домашнюю электробезопасность как несколько уровней, каждый из которых решает свою задачу.

Изоляция не должна позволять человеку соприкасаться с опасными токоведущими частями. Защитные проводники участвуют в защите при повреждениях. Аппараты сверхтоковой защиты реагируют на перегрузки и короткие замыкания. Дифференциальные устройства обнаруживают ток утечки. Для некоторых специальных рисков могут использоваться дополнительные средства.

Такая система надёжнее самой идеи поиска одного «главного» аппарата.

Перед оценкой существующего щита имеет смысл выяснить у квалифицированного электрика не только наличие УЗО, но и более содержательные вопросы:

• какие цепи и нагрузки защищает каждый аппарат;
• какие функции выполняют установленные защитные устройства;
• соответствует ли устройство защиты характеру подключённого оборудования;
• правильно ли организованы защитные проводники;
• есть ли признаки повреждения или старения проводки;
• почему происходят повторяющиеся отключения;
• соответствует ли структура защиты условиям эксплуатации конкретного дома или квартиры.

Эти вопросы позволяют оценивать систему как целое, не сводя безопасность к одной позиции в электрощите.

УЗО — дополнительная функция защиты, а не универсальное решение

Ценность УЗО заключается в способности обнаруживать дифференциальный ток и отключать защищаемую цепь при предусмотренных условиях. Именно поэтому устройства этого класса занимают важное место в системах защиты от поражения электрическим током.

Однако назначение УЗО имеет чёткие границы. Оно не превращает неисправную проводку в исправную, не заменяет защиту от сверхтока, не отменяет необходимость правильного устройства электроустановки и не способно реагировать на каждый возможный вид аварии.

Для домашней электросети важен не сам факт наличия отдельного защитного аппарата, а согласованная работа всех предусмотренных мер безопасности. УЗО в этой системе отвечает за свой вид опасного состояния — появление тока утечки. Понимание этой функции помогает избежать двух противоположных ошибок: недооценки дифференциальной защиты и ожидания от неё возможностей, которыми она не обладает.
