Опоры под кабель: виды, материалы, условия эксплуатации и факторы долговечности

Кабельная линия редко состоит только из самого кабеля. Чтобы проводники сохраняли заданное положение, не провисали, не соприкасались с нежелательными поверхностями и не испытывали лишних механических нагрузок, применяют различные опорные элементы. Их конструкция зависит от места прокладки, массы линии, характера окружающей среды и требований к обслуживанию.

Опоры под кабель могут выглядеть как сравнительно простые держатели или входить в состав более сложной несущей системы. В одних случаях они лишь поддерживают отдельный участок линии, в других образуют протяжённую конструкцию, на которой размещается несколько кабелей. Различаются и условия работы: сухое техническое помещение заметно отличается от сырого подвала, фасада, открытого участка или зоны, где возможны механические воздействия.

Правильно оценивать такие опоры удобнее не по внешнему виду, а по их функциям, материалу, устойчивости к нагрузкам и способности сохранять рабочее состояние в конкретных условиях.

Для чего нужны опоры под кабель

Основная задача опорной конструкции — удерживать кабель в предусмотренном положении. Однако этим её назначение не ограничивается. От состояния и расположения опор зависит распределение механических нагрузок по всей линии.

Опорные элементы помогают:

• поддерживать кабель на отдельных участках;
• ограничивать нежелательное провисание;
• сохранять форму и направление трассы;
• отделять кабель от поверхностей, с которыми постоянный контакт нежелателен;
• организовывать несколько параллельных линий;
• уменьшать вероятность случайного смещения;
• облегчать визуальный осмотр и обслуживание коммуникаций;
• поддерживать порядок в технических пространствах.

Сам кабель может быть достаточно прочным, но это не означает, что его можно оставлять без поддержки на любом протяжении. Масса проводника, изгибы, дополнительные линии и внешнее воздействие постепенно создают нагрузку на места крепления.

Особенно важно состояние опор там, где линия должна оставаться доступной для осмотра. Если кабели лежат беспорядочно, перекрывают друг друга или опираются на случайные строительные элементы, найти повреждение и оценить состояние трассы значительно сложнее.

Какие бывают опоры под кабель

Единой конструкции для всех случаев не существует. Под общим названием могут подразумеваться держатели, кронштейны, стойки, подвесные элементы и части протяжённых кабеленесущих систем.

Локальные держатели

Такой элемент фиксирует или поддерживает кабель только в отдельной точке. Это относительно компактное решение, которое применяют там, где нет необходимости создавать непрерывное основание.

Локальные опоры удобны для простых трасс, однако нагрузка при их использовании концентрируется в отдельных местах. Состояние каждого крепления приобретает большое значение: ослабление одного элемента иногда приводит к заметному изменению положения кабеля на целом участке.

Кронштейны

Кронштейн выступает от стены, стойки или другой несущей поверхности и создаёт площадку для размещения кабеля или кабеленесущей конструкции.

Такое решение позволяет отвести коммуникации от основания и оставить вокруг них свободное пространство. Форма кронштейна может значительно различаться в зависимости от предполагаемой нагрузки и количества размещаемых линий.

Для кронштейна важна не только собственная прочность. Надёжность всей системы определяется также состоянием основания и соединения с ним.

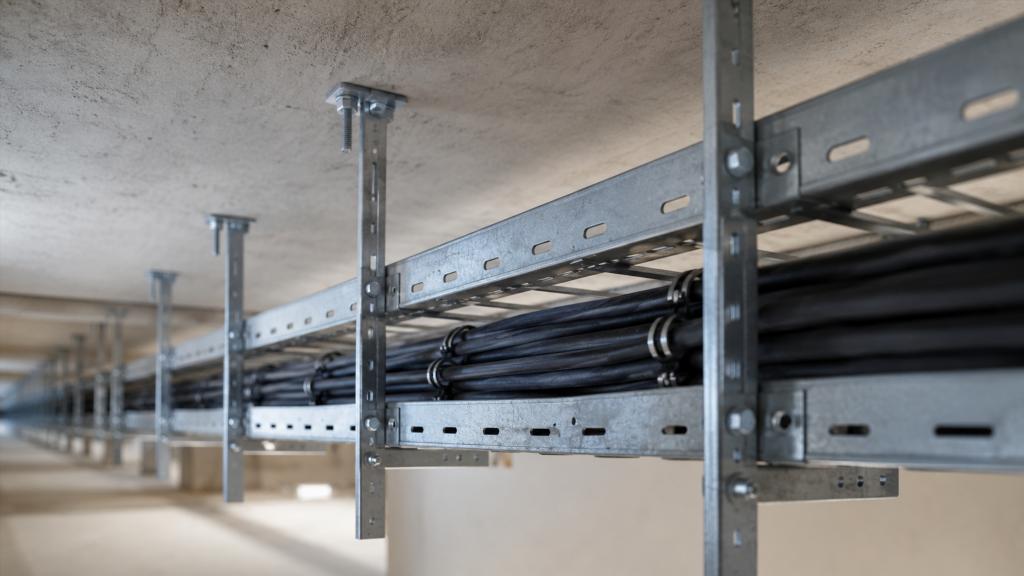

Подвесные конструкции

Когда кабельная линия располагается ниже перекрытия или другой горизонтальной конструкции, применяют подвесы. Их преимущество состоит в возможности использовать пространство, которое не занято оборудованием или отделкой.

Подвесная система отличается от настенной характером нагрузки. Помимо массы самой линии имеет значение устойчивость конструкции к раскачиванию, деформации и смещению.

Стойки и консольные системы

На технических объектах опоры нередко представляют собой вертикальные стойки с установленными на них консолями. Такое решение позволяет размещать кабельные линии в несколько уровней.

Преимущество этой схемы заключается в удобной организации коммуникаций. При необходимости отдельные группы кабелей можно пространственно разделить.

При этом увеличение числа уровней повышает общую нагрузку на несущий элемент. Важно рассматривать не только каждую консоль отдельно, но и всю конструкцию как единую систему.

Сплошные кабеленесущие основания

Кабель может располагаться не только на отдельных точечных опорах, но и на лотках либо других протяжённых несущих конструкциях. В таком случае опорой для самого кабеля становится основание, а уже оно удерживается кронштейнами, подвесами или стойками.

Подобная организация особенно удобна при большом количестве коммуникаций. Кабели можно укладывать группами, сохранять доступ к ним и поддерживать более аккуратную трассировку.

Из каких материалов делают кабельные опоры

Материал влияет на прочность, массу, долговечность и устойчивость конструкции к окружающей среде. Особенно заметно различие между сухими внутренними помещениями и местами, где металл постоянно контактирует с влагой или химически активными веществами.

Стальные опоры

Сталь широко применяется благодаря высокой механической прочности и возможности изготовления достаточно жёстких деталей сравнительно простой формы.

У стальных элементов есть уязвимость — коррозия. Незащищённый металл во влажной среде постепенно разрушается. Ржавчина может долго выглядеть как поверхностный дефект, но при развитии коррозии уменьшается фактическое сечение детали и снижается её прочность.

Для защиты используют различные покрытия. Их долговечность зависит от среды, качества поверхности и наличия повреждений.

Царапина или скол не всегда приводит к быстрому разрушению, однако участок с нарушенной защитой становится более восприимчивым к влаге.

Оцинкованные металлические элементы

Цинковое покрытие повышает устойчивость стали к коррозии и широко используется для кабеленесущих конструкций.

Такие детали хорошо подходят для множества бытовых и технических условий, но сам факт наличия цинкового слоя не делает опору полностью неуязвимой. На состояние покрытия влияют механические повреждения, постоянная влажность и агрессивные загрязнения.

При осмотре полезно обращать внимание не только на появление ржавчины, но и на места резки, соединений, царапин и контакта нескольких металлических деталей.

Нержавеющая сталь

Нержавеющие сплавы применяют там, где требуется повышенная устойчивость к коррозии. Это может быть оправдано в помещениях с высокой влажностью или в других неблагоприятных условиях.

Высокая коррозионная стойкость не отменяет необходимости учитывать механические нагрузки. Опора должна подходить не только по материалу, но и по конструктивной способности удерживать линию.

Кроме того, разные нержавеющие стали отличаются по свойствам. Само обозначение материала как нержавеющего не означает одинаковую устойчивость во всех средах.

Полимерные опоры

Пластиковые и другие полимерные держатели не ржавеют, обладают небольшой массой и удобны для ряда внутренних коммуникаций.

Их ограничения связаны с механической прочностью, температурой, старением материала и воздействием ультрафиолета. Полимер, хорошо сохраняющий свойства в помещении, может значительно быстрее стареть при постоянном солнечном освещении.

С возрастом некоторые материалы становятся более хрупкими. Внешне опора при этом ещё может выглядеть целой, но её способность переносить ударную нагрузку уже снижается.

Какие нагрузки действуют на опоры

Масса кабеля — только одна составляющая. Реальная нагрузка на конструкцию формируется из нескольких факторов.

Постоянная нагрузка

К ней относится собственный вес кабелей и несущих элементов. Если на опоре размещается несколько линий, их суммарная масса может быть значительно выше той, которая воспринимается визуально.

Особое внимание требуется к протяжённым горизонтальным участкам. Там даже умеренная масса на единицу длины превращается в существенную общую нагрузку.

Нагрузка в местах изменения направления

Повороты трассы и перепады уровня создают иное распределение усилий, чем прямой участок. Кабель обладает определённой жёсткостью и стремится сохранять форму, поэтому в местах изгиба на отдельные элементы системы могут действовать дополнительные силы.

Резкий поворот также способен создавать неблагоприятные условия для самого кабеля, особенно если он постоянно прижат к кромке или опоре небольшой площади.

Дополнительные кабели

Распространённая причина перегрузки уже существующей системы — постепенное увеличение количества коммуникаций.

Изначально на конструкции может находиться несколько кабелей, а позднее к ним добавляются новые. Внешне изменение иногда выглядит незначительным, хотя общая масса линии заметно возрастает.

Такое расширение особенно важно учитывать у подвесов и консольных систем.

Случайные механические воздействия

В подсобных помещениях, гаражах, подвалах и технических зонах опоры могут задевать инструментом, строительными материалами или оборудованием.

Однократный удар не обязательно вызывает разрушение, но способен немного погнуть консоль или ослабить крепление. При повторных воздействиях деформация накапливается.

Что влияет на долговечность опор

Ресурс конструкции нельзя оценивать только по толщине металла или внешней массивности. На долговечность одновременно влияют материал, среда и характер эксплуатации.

Влажность

Постоянно влажный воздух ускоряет коррозию обычной стали. Ещё более неблагоприятными являются участки, где образуется конденсат или на конструкцию периодически попадает вода.

Особенность конденсата состоит в том, что он может возникать даже в помещении без явных протечек. Холодные поверхности при определённых условиях регулярно покрываются влагой.

Температурные изменения

Нагрев и охлаждение вызывают температурное расширение материалов. Для небольшой отдельной детали изменение размеров почти незаметно, но на протяжённых конструкциях его влияние становится существеннее.

Регулярные температурные циклы также воздействуют на покрытия, полимеры и соединения.

Ультрафиолет

Солнечный свет особенно важен для пластиковых элементов. Не все полимеры одинаково устойчивы к длительному воздействию ультрафиолета.

Признаками старения могут быть:

• изменение оттенка материала;
• потеря эластичности;
• появление мелких трещин;
• разрушение поверхности;
• хрупкость при небольшом механическом воздействии.

Для металлических элементов ультрафиолет сам по себе обычно менее критичен, но открытое размещение одновременно означает воздействие осадков и перепадов температуры.

Химически активная среда

В бытовых условиях сильное химическое воздействие встречается сравнительно редко, однако технические помещения могут содержать пары, пыль или вещества, ускоряющие разрушение некоторых материалов.

Даже обычные загрязнения способны удерживать влагу на поверхности металлической детали и создавать локальные зоны коррозии.

Почему состояние крепления не менее важно, чем состояние опоры

Массивный металлический кронштейн сам по себе ещё не гарантирует устойчивость кабельной линии. Слабым местом может оказаться соединение опоры с основанием.

Качество крепления зависит от состояния стены, перекрытия или другой несущей конструкции. Если основание разрушается, крошится или имеет дефекты, внешне исправная опора может потерять устойчивость.

При визуальной оценке внимания требуют:

• заметное отклонение элемента от первоначального положения;
• люфт;
• раскрытие соединений;
• следы разрушения основания;
• деформация возле крепёжных точек;
• выраженная коррозия вокруг соединений.

Отдельно оценивают болтовые соединения самой системы. Они могут ослабляться из-за вибраций и повторяющихся механических воздействий.

Чем опасно провисание кабеля

Небольшое изменение формы линии иногда воспринимается только как эстетический недостаток. На практике сильное провисание может менять характер нагрузки.

Увеличивается воздействие на соседние опоры, появляется возможность контакта кабеля с другими предметами, возрастает вероятность случайного зацепления.

Если линия проходит рядом с оборудованием или местами хранения вещей, изменение её положения особенно нежелательно.

Провисание также может быть признаком более общей проблемы: деформации опоры, ослабления креплений или увеличения числа кабелей на старой конструкции.

Признаки износа кабельных опор

Периодический осмотр позволяет заметить изменения до появления выраженной деформации.

Насторожить могут:

• ржавчина с заметным разрушением поверхности;
• изгиб металлических элементов;
• трещины на пластиковых держателях;
• изменение положения линии;
• ослабленные соединения;
• повреждение защитного покрытия;
• следы регулярного намокания;
• соприкосновение кабеля с острыми кромками;
• появившийся люфт;
• локальное разрушение стены или другого основания.

Один признак не всегда означает, что конструкция потеряла работоспособность. Значение имеет сочетание дефектов и их развитие со временем.

Особенно внимательно стоит относиться к изменениям геометрии. Коррозионное пятно может длительно оставаться поверхностным, а заметно согнутая опора уже свидетельствует о механическом воздействии или перегрузке.

Почему острые кромки нежелательны

Опора должна не только удерживать кабель, но и не создавать для его оболочки повреждающих условий.

Если кабель длительное время прижат к острой металлической кромке, локальная нагрузка концентрируется на небольшой площади. Движение от вибрации или температурных изменений способно дополнительно усиливать износ оболочки.

Состояние контактных поверхностей особенно важно в местах поворотов и переходов трассы, где кабель сильнее взаимодействует с несущими деталями.

Коррозия тоже может менять поверхность металлической конструкции. Участок, который первоначально был ровным, после значительного разрушения металла становится шероховатым.

Опоры в сухих и влажных помещениях

Условия внутри одного дома могут заметно различаться.

В сухом отапливаемом помещении основными факторами часто становятся механическая прочность, удобство обслуживания и аккуратность размещения.

В подвале или другой влажной зоне на первый план выходит коррозионная устойчивость. Если периодически появляется конденсат, даже защищённый металл требует более внимательного контроля.

В технических помещениях приходится учитывать возможность случайных ударов. Там слишком выступающая конструкция может испытывать нагрузки, которых нет на изолированном участке.

Выбирать материал опоры без оценки среды нецелесообразно. Решение, хорошо работающее внутри сухой комнаты, не обязательно сохранит такие же свойства при постоянной сырости.

Наружное размещение кабельных опор

На открытом воздухе конструкция одновременно подвергается нескольким воздействиям: осадкам, солнцу, температурным колебаниям и ветру.

Для металлических элементов повышается значение антикоррозионной защиты. Для полимерных — стойкости к ультрафиолету и низким температурам.

Дополнительный фактор создают загрязнения. Влага может задерживаться в местах соединений и углублениях конструкции, поэтому отдельные участки стареют быстрее остальных.

Наружная система также сильнее зависит от качества всех соединений. Слабое крепление, которое внутри помещения могло долго оставаться незаметным, при ветровых и температурных воздействиях способно быстрее проявить себя.

Когда регулируемые опоры удобнее жёстких

Регулируемые конструкции позволяют изменять положение отдельных элементов без переделки всей несущей системы. Это удобно на сложных трассах и там, где требуется согласовать положение нескольких участков.

Однако наличие регулировки означает дополнительные соединения. Чем больше подвижных и разъёмных узлов, тем больше точек, состояние которых следует контролировать.

Жёсткая конструкция обычно проще и содержит меньше соединений, но обладает меньшей гибкостью при изменении конфигурации линии.

Разница между этими решениями состоит не в абсолютном преимуществе одного типа, а в сочетании требований к трассе, нагрузке и обслуживанию.

Типичные ошибки при оценке кабельных опор

Одна из распространённых ошибок — смотреть только на размеры металлической детали. Толстая и массивная опора может оказаться слабой системой, если она плохо закреплена или установлена на недостаточно прочном основании.

Неверно считать и любую поверхностную коррозию признаком немедленного разрушения. Гораздо важнее степень повреждения металла, глубина дефекта и его расположение.

Другая крайность — полностью игнорировать ржавчину, пока деталь сохраняет форму. Коррозионное разрушение развивается постепенно, и выраженная потеря металла уже влияет на механические свойства.

Проблемы создаёт и бесконтрольное добавление новых кабелей. Система, рассчитанная и установленная для одной конфигурации, со временем может оказаться существенно более нагруженной.

Не стоит оценивать отдельно только саму опору. Полезно рассматривать всю цепочку: кабель, несущий элемент, соединения и основание.

Что учитывать при выборе типа опор

Для общей оценки кабеленесущего решения полезно определить несколько характеристик будущей трассы:

• где она будет проходить — внутри помещения или снаружи;
• насколько влажна окружающая среда;
• сколько кабелей предполагается размещать;
• возможны ли дальнейшие изменения линии;
• насколько конструкция доступна для осмотра;
• присутствуют ли механические воздействия;
• есть ли риск постоянного намокания или конденсата;
• требуется ли размещение коммуникаций в несколько уровней;
• насколько важно сохранить свободный доступ к отдельным кабелям.

Эти признаки позволяют сравнивать варианты по существу, а не выбирать опору только по форме или материалу.

Почему кабельную опору лучше рассматривать как часть системы

Отдельный держатель редко работает изолированно. Нагрузка передаётся от кабеля на опору, затем через соединение — на стену, перекрытие или другую конструкцию. Состояние каждого звена влияет на устойчивость всей трассы.

Даже качественная металлическая деталь не компенсирует разрушенное основание. Прочное основание, в свою очередь, не исправит сильно деформированный кронштейн. Хорошая опора не защитит оболочку кабеля, если линия постоянно трётся об повреждённую кромку.

Поэтому состояние кабельной трассы удобнее оценивать комплексно. Внимания требуют геометрия линии, материал опор, соединения, точки контакта с кабелем и окружающая среда.

Такой подход помогает отличить поверхностный дефект от признаков реальной механической проблемы и заметить постепенные изменения, которые при осмотре только одного элемента легко пропустить.
