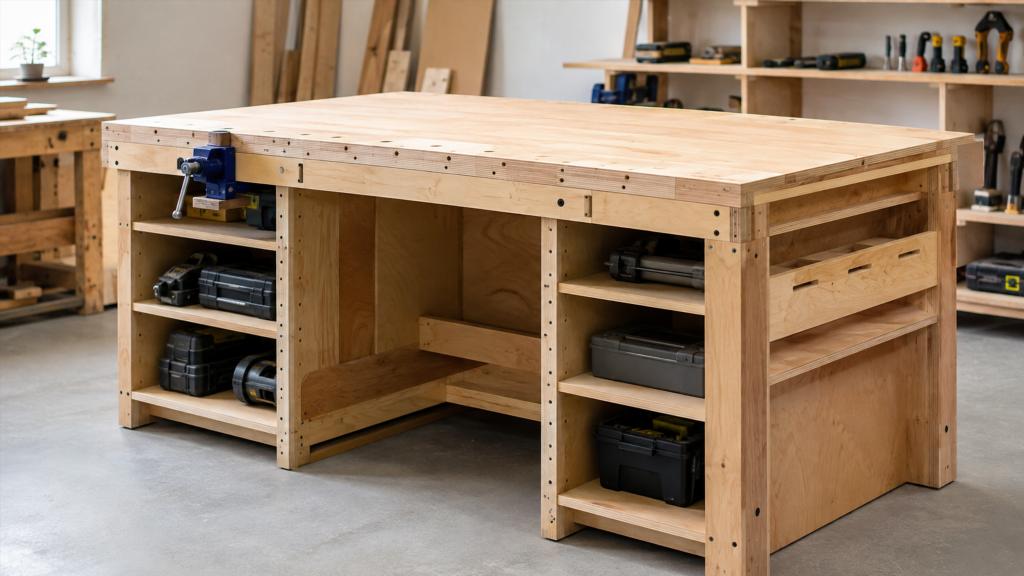

Что учитывать при оценке чертежа верстака из фанеры: конструкция, жёсткость и удобство работы

Верстак из фанеры может выглядеть простым предметом мастерской, но его конструкция объединяет сразу несколько требований. Рабочая поверхность должна оставаться достаточно жёсткой, основание — устойчивым, соединения — не разбалтываться при нагрузке, а расположение полок, перемычек и опор — не мешать работе. Именно поэтому удачный чертёж верстака ценен не количеством деталей, а тем, насколько последовательно в нём решены основные конструктивные задачи.

При оценке проекта полезно смотреть не только на общую форму изделия. Намного важнее понять, как нагрузка от рабочей поверхности передаётся на основание, чем обеспечивается пространственная жёсткость, насколько рационально используется фанера и не конфликтуют ли отдельные элементы друг с другом.

Каким должен быть хорошо продуманный чертёж верстака

Чертёж верстака — это не просто изображение столешницы на четырёх опорах. В нём должна читаться логика всей конструкции. Даже без привязки к конкретным размерам можно оценить, насколько проект выглядит цельным и пригодным для реальной мастерской.

Хорошо проработанная схема обычно позволяет понять:

• из каких основных узлов состоит верстак;
• как рабочая поверхность связана с основанием;
• за счёт чего конструкция сопротивляется раскачиванию;
• где находятся поперечные и продольные элементы жёсткости;
• предусмотрены ли полки, панели или перемычки;
• есть ли свободное пространство для ног и работы вплотную к столу;
• насколько доступны места соединений;
• можно ли заменить повреждённую деталь без полной разборки конструкции.

Если на изображении присутствует только внешний контур изделия, но не показана структура основания и соединение основных элементов, такой материал скорее можно считать эскизом, а не полноценным конструктивным чертежом.

Почему фанера подходит для мастерского верстака

Фанера отличается от массива древесины своей слоистой структурой. Волокна соседних слоёв ориентированы в разных направлениях, благодаря чему материал меньше зависит от направления древесных волокон и обладает сравнительно стабильной геометрией.

Это делает фанеру удобной для деталей, работающих в составе пространственной конструкции. Из неё можно формировать боковые панели, рёбра, перегородки, полки и элементы основания.

У такого решения есть несколько заметных преимуществ:

• листовой материал позволяет получать крупные детали без сложной сборки из множества узких заготовок;
• плоские панели удобно использовать как элементы жёсткости;
• фанера хорошо подходит для конструкций с прямолинейной геометрией;
• из одного типа материала можно выполнить значительную часть верстака;
• детали удобно объединять в коробчатые и рамно-панельные узлы.

Однако наличие фанеры само по себе не делает верстак прочным. Большая плоская деталь может изгибаться, если её края и центральная часть не имеют достаточной поддержки. Поэтому конструкция основания имеет не меньшее значение, чем материал рабочей поверхности.

Рабочая поверхность как главный нагруженный элемент

Столешница воспринимает значительную часть нагрузок. На ней размещают заготовки, инструмент, приспособления и оборудование. Во время работы возникают не только вертикальные нагрузки, но и боковые усилия, вибрации и локальное давление.

При оценке чертежа стоит посмотреть, насколько равномерно поддерживается рабочая поверхность. Если она опирается только по краям, центральная часть может оказаться более податливой. Дополнительные поперечины, внутренние рёбра или коробчатая структура позволяют распределять нагрузку между несколькими элементами.

Особенно важна поддержка участков, где предполагается повышенная нагрузка. Проект должен учитывать не только вес предметов на столешнице, но и характер работы.

Один лист или многослойная рабочая поверхность

В проектах фанерных верстаков встречаются разные подходы. Рабочую плоскость можно выполнять как отдельную панель либо как составной элемент с дополнительным нижним слоем, рамой или рёбрами.

У каждого подхода есть свои особенности. Простая панель легче и требует меньше материала, но сильнее зависит от качества опорного каркаса. Составная поверхность потенциально обладает большей жёсткостью, однако становится тяжелее и сложнее.

Оценивать стоит не количество слоёв само по себе, а устройство всего узла. Хорошо поддерживаемая рабочая поверхность может вести себя лучше массивной панели, которая опирается только на несколько точек.

Основание определяет устойчивость верстака

Устойчивый верстак должен сопротивляться не только вертикальному давлению, но и попытке смещения в сторону. Именно боковые нагрузки часто выявляют слабые места конструкции.

Высокая прямоугольная рама без дополнительных связей легко превращается в подобие шарнирного параллелограмма. Даже прочные отдельные детали при этом могут не обеспечить достаточной жёсткости всей системы.

На чертеже необходимо искать элементы, которые препятствуют такому изменению геометрии.

Это могут быть:

• сплошные боковые панели;
• задняя стенка;
• широкие перемычки;
• внутренние перегородки;
• диагональные связи;
• коробчатые элементы;
• жёстко связанные между собой рамы.

Чем больше конструкция напоминает пространственный короб, тем меньше она склонна к раскачиванию при условии, что соединения выполнены рационально.

Панельная и рамная конструкция

Фанера позволяет использовать две основные конструктивные идеи: рамную и панельную.

В рамной системе основную нагрузку принимают стойки и перемычки. Фанерные элементы могут использоваться как столешница, полки или дополнительные усиления.

Панельная конструкция в большей степени опирается на широкие боковые стенки и перегородки. Такие детали одновременно выполняют несколько задач: поддерживают рабочую поверхность, связывают переднюю и заднюю части верстака и ограничивают боковое смещение.

Нельзя считать один вариант универсально предпочтительным. Рама обеспечивает открытую конструкцию и удобный доступ к пространству под столешницей. Панели способны значительно повышать пространственную жёсткость, но делают основание более закрытым.

Что показывает расположение поперечин

Поперечины часто воспринимают как второстепенные детали, хотя именно они связывают отдельные части основания в единую систему.

На чертеже стоит обращать внимание на расположение таких элементов относительно рабочей поверхности, боковых опор и нижней части верстака.

Поперечины могут выполнять несколько функций одновременно:

• поддерживать столешницу;
• связывать боковые элементы;
• служить основанием для полки;
• уменьшать свободный пролёт панелей;
• препятствовать деформации основания.

Неудачно расположенная перемычка способна создавать неудобства. Например, слишком массивный элемент в передней части может мешать ногам или ограничивать возможность подойти вплотную к рабочей поверхности.

Конструктивная жёсткость должна сочетаться с эргономикой.

Почему задняя часть верстака заслуживает отдельного внимания

На многих эскизах хорошо проработана передняя часть конструкции, а задняя практически отсутствует. Такое решение может выглядеть аккуратно, но оставлять основание недостаточно устойчивым.

Задняя панель или система связей способна существенно изменить поведение всего верстака. Широкая фанерная деталь работает не только как стенка, но и как элемент, удерживающий прямоугольную форму основания.

При этом полностью закрытая задняя часть подходит не для любой мастерской. Иногда через пространство под верстаком требуется проводить кабели, обеспечивать доступ к стене или хранить длинные предметы.

Хороший чертёж показывает, что вопрос задней жёсткости решён осмысленно, а не оставлен без внимания.

Полки и перегородки могут усиливать конструкцию

Система хранения под верстаком часто воспринимается исключительно как вопрос удобства. На деле правильно расположенные полки и перегородки способны стать частью несущей схемы.

Широкая полка, связанная с боковыми стенками, помогает объединять их в единый короб. Вертикальная перегородка уменьшает свободные пролёты и может поддерживать рабочую поверхность.

Однако конструктивная роль возникает только тогда, когда эти элементы действительно связаны с основанием. Свободно лежащая съёмная полка почти не влияет на пространственную жёсткость.

Поэтому на чертеже полезно различать элементы хранения и детали, участвующие в работе конструкции.

Свободное пространство под столешницей

Верстак должен быть удобен не только как стол, но и как рабочее место. Чрезмерное количество усилений может сделать основание жёстким, но неудобным.

Передняя зона обычно требует свободного пространства. Мастер должен иметь возможность подойти к рабочей поверхности, разместить ноги, использовать стул или табурет, наклониться над заготовкой.

Стоит насторожиться, если проект предполагает:

• широкие панели непосредственно перед ногами;
• массивные поперечины в зоне коленей;
• выступающие наружу детали основания;
• узкие ниши без очевидного назначения;
• усиления, перекрывающие доступ к нижним полкам.

Грамотно спроектированный верстак решает вопросы жёсткости так, чтобы основные конструктивные элементы не попадали в наиболее активно используемые рабочие зоны.

Соединения важны не меньше формы деталей

Даже удачная геометрия основания не обеспечит необходимого результата, если детали связаны между собой только формально. Узлы соединений должны передавать усилия между панелями, стойками и перемычками.

При изучении чертежа стоит проверить, показаны ли места соединений и понятно ли, какие детали связываются друг с другом.

Особенно важны зоны:

• соединения боковых частей с рабочей поверхностью;
• крепления продольных элементов;
• примыкания задней стенки;
• установки внутренних перегородок;
• соединения нижней полки с основанием.

Если конструкция зависит от большого количества небольших отдельных креплений, распределённых без явной системы, её поведение сложнее прогнозировать. Более понятная схема обычно строится вокруг крупных узлов, в которых несколько деталей совместно создают жёсткую форму.

Жёсткость и прочность — не одно и то же

Эти понятия часто смешивают. Прочность связана со способностью детали не разрушаться под нагрузкой. Жёсткость характеризует её сопротивление деформации.

Для верстака особенно важна именно жёсткость. Рабочая поверхность может не ломаться, но заметно прогибаться. Основание может сохранять целостность, но раскачиваться при боковом усилии.

При оценке проекта следует искать не только массивные детали, но и конструктивные решения, уменьшающие деформацию.

К ним относятся:

• сокращение больших неподдерживаемых пролётов;
• использование панелей как элементов пространственной связи;
• объединение основания в коробчатые структуры;
• равномерное распределение опор;
• связь рабочей поверхности с несколькими частями основания.

Толщина отдельных деталей не заменяет продуманной конструкции.

Почему чрезмерная массивность тоже бывает недостатком

Иногда чертёж пытаются сделать надёжнее простым увеличением количества материала. Появляются дополнительные панели, двойные стенки, многочисленные перемычки и усиления.

Такой подход не всегда рационален. Лишние элементы увеличивают массу и расход материала, усложняют доступ к внутренним зонам и создают дополнительные соединения.

Верстак должен иметь понятный путь передачи нагрузки. Если каждая деталь выполняет конкретную функцию, конструкция получается легче для понимания и обслуживания.

Полезно задавать простой вопрос: что изменится, если убрать конкретную панель или перемычку? Если ответ найти трудно, возможно, элемент не играет существенной конструктивной роли.

Типичные слабые места проектов фанерных верстаков

Некоторые недостатки повторяются в разных чертежах.

Большие свободные пролёты столешницы

Широкий участок рабочей поверхности без поддержки может прогибаться сильнее остальных частей.

Высокие боковины без поперечной связи

Две прочные боковые панели ещё не образуют устойчивый верстак. Их необходимо объединить элементами, препятствующими взаимному смещению.

Слабая задняя часть

Открытое основание без задних связей может быть чувствительно к боковой нагрузке.

Полки без конструктивной функции

Полка может занимать много места, но почти не участвовать в усилении основания, если просто лежит на опорах.

Неудобные передние перемычки

Элемент, который хорошо работает конструктивно, способен одновременно создавать проблемы при работе за столом.

Чрезмерное количество мелких деталей

Большое число коротких вставок и накладок усложняет конструкцию и повышает требования к точности изготовления.

Как оценивать чертёж до изготовления

Полезно мысленно разбить верстак на несколько функциональных зон.

Сверху находится рабочая поверхность. Под ней располагается узел поддержки столешницы. Ниже — основание, которое передаёт нагрузку на пол. Между боковыми частями находятся связи, отвечающие за пространственную жёсткость.

После этого можно последовательно проверить несколько вопросов.

Поддерживается ли столешница по всей необходимой площади? Связаны ли левая и правая части основания? Есть ли элементы, предотвращающие боковое раскачивание? Не мешают ли усиления рабочей позе? Используются ли полки и перегородки рационально? Доступны ли важные узлы после сборки?

Такой анализ позволяет заметить многие конструктивные недостатки ещё до работы с материалом.

Разборная конструкция и стационарный верстак

Не каждый верстак должен быть рассчитан на постоянное место в мастерской. Иногда конструкцию требуется перемещать, разбирать или хранить компактнее.

Разборность влияет на всю архитектуру изделия. Жёсткие неразъёмные узлы проще сделать частью пространственной конструкции. Съёмные соединения требуют более внимательного отношения к местам, где детали должны одновременно фиксироваться и передавать нагрузку.

На чертеже разборного верстака особенно важно понимать, какие элементы являются основными, а какие снимаются отдельно.

Стационарная конструкция позволяет активнее использовать крупные панели и постоянные связи. Разборная требует разумного компромисса между удобством демонтажа и сопротивлением раскачиванию.

Мобильный верстак имеет свои ограничения

Установка колёс делает рабочее место более универсальным, но меняет требования к основанию. Верстак перестаёт опираться непосредственно всей конструкцией на неподвижный пол.

При оценке проекта следует смотреть, не превращена ли мобильность в самоцель. Узлы в нижней части основания должны оставаться логичными, а высокая конструкция не должна выглядеть непропорционально относительно площади опоры.

Дополнительное внимание требуется распределению тяжёлых элементов. Чем выше расположен значительный вес, тем сильнее он влияет на поведение мобильного основания.

Стоит ли объединять верстак и систему хранения

Фанера хорошо подходит для шкафчиков, ниш, полок и выдвижных модулей, поэтому верстак нередко превращается в полноценную систему хранения.

Такое решение может быть рациональным, если внутренние элементы не мешают основной функции рабочего места.

Хранение под столешницей удобно для тяжёлого инструмента и расходных материалов. Однако большое количество закрытых секций повышает массу и усложняет доступ к некоторым частям основания.

Полезнее рассматривать хранение как часть общей структуры, а не как набор ящиков, добавленных после разработки каркаса.

Рабочая поверхность должна соответствовать назначению верстака

Верстак для сборки небольших изделий и стол для работы с крупными заготовками испытывают разные нагрузки. Поэтому одна и та же конструктивная схема не обязана одинаково хорошо подходить для всех задач.

Наиболее важный признак качественного проекта — соответствие устройства верстака его предполагаемой работе.

Для одних задач важнее свободная рабочая поверхность. Для других — открытый доступ с нескольких сторон. В небольшой мастерской ценится компактность и встроенное хранение. При частой перестановке оборудования возрастает значение универсальности поверхности.

Чертёж стоит оценивать через будущие сценарии использования, а не только через внешний вид готового изделия.

Простота конструкции часто оказывается преимуществом

Фанерный верстак не нуждается в сложной форме ради самой сложности. В мастерской особенно ценятся понятные конструкции, которые легко осмотреть, очистить, отремонтировать и при необходимости изменить.

Рациональная схема обычно строится вокруг нескольких крупных элементов: рабочей поверхности, боковых опор, продольных связей, поперечин и дополнительных панелей жёсткости.

Чем яснее функция каждой детали, тем проще оценить поведение верстака под нагрузкой.

На что обратить внимание в хорошем проекте

Перед выбором чертежа полезно проверить его по нескольким признакам:

• рабочая поверхность имеет понятную систему поддержки;
• основание связано не только вертикальными, но и пространственными элементами;
• конструкция защищена от бокового раскачивания;
• полки и перегородки не добавлены случайно;
• передняя часть остаётся удобной для работы;
• крупные детали используются не только как заполнение, но и как элементы жёсткости;
• узлы соединений расположены логично;
• конструкция не перегружена бессмысленными усилениями;
• назначение верстака соответствует его устройству;
• проект можно понять как единую систему, а не как набор отдельных панелей.

Итог

Удачный чертёж верстака из фанеры определяется не внешней сложностью и не количеством деталей. Основную роль играет конструктивная логика: как поддерживается рабочая поверхность, чем связаны боковые части, что препятствует раскачиванию и насколько удобно пользоваться рабочим местом.

Фанера особенно хорошо проявляет себя в конструкциях, где крупные листовые детали используются не только как обшивка, но и как полноценные элементы жёсткости. Боковые панели, перегородки, полки и задние связи могут одновременно формировать основание, распределять нагрузку и организовывать пространство для хранения.

При выборе проекта полезно смотреть на верстак как на цельную пространственную конструкцию. Если назначение каждой основной детали понятно, нагрузка передаётся по логичной схеме, а усиления не мешают работе, такой чертёж имеет гораздо больше практической ценности, чем эффектный, но плохо продуманный эскиз.
