Типы водосточных систем для частного дома: различия, особенности и факторы выбора

Водосточная система воспринимается как сравнительно простая часть кровли: желоба собирают воду, трубы направляют ее вниз, а затем поток отводится от здания. На практике конструкция водостока заметно влияет на состояние фасада, цоколя, отмостки и прилегающей к дому территории. При неудачной организации отвода осадков вода может стекать по стенам, попадать на отделку, размывать грунт возле фундамента и образовывать наледь в холодное время года.

Водосточные системы различаются не только материалом или формой желоба. Их можно классифицировать по расположению, способу сбора воды, форме элементов, степени открытости конструкции и характеру отвода осадков. Каждый вариант имеет свои особенности, ограничения и типичные области применения.

Зачем дому нужна организованная система отвода воды

Скатная кровля собирает значительное количество осадков. Даже во время непродолжительного дождя по поверхности крыши к карнизам поступает заметный объем воды. Если этот поток ничем не ограничен, он падает непосредственно возле стен здания.

Организованный водосток выполняет несколько функций:

• собирает воду с кровельных скатов;
• направляет поток к точкам сброса;
• уменьшает увлажнение фасада и цоколя;
• снижает вероятность размывания грунта возле дома;
• помогает контролировать место поступления воды на участок;
• позволяет связать кровельный водоотвод с поверхностным дренажом или другой системой приема осадков.

Сам по себе водосток не решает проблему отвода воды от здания полностью. Если вода из трубы выливается прямо возле цоколя, часть преимуществ системы теряется. Работа водостока тесно связана с устройством участка, уклонами поверхности и способом дальнейшего отвода дождевой воды.

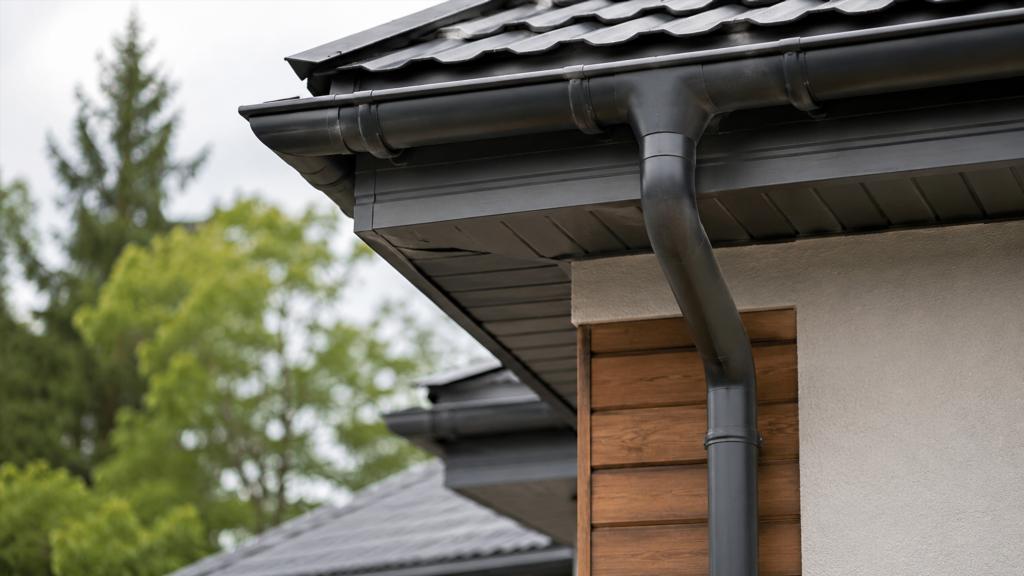

Наружная водосточная система

Наружный водосток наиболее привычен для частных домов со скатной кровлей. Желоба размещаются вдоль карнизов, а вертикальные трубы проходят по наружным стенам.

Основные элементы такой системы хорошо видны снаружи здания. К ним относятся желоба, воронки, соединители, угловые элементы, кронштейны и водосточные трубы.

Особенности наружного водостока

Главное преимущество наружной конструкции — доступность ее элементов для осмотра. Засоренный желоб, поврежденное соединение или деформированный участок трубы обычно можно заметить без сложной диагностики.

Наружная система подходит для большинства традиционных скатных крыш. Ее конфигурацию можно адаптировать к прямым карнизам, углам здания, выступам и различной геометрии кровли.

Есть и ограничения. Все элементы находятся под воздействием солнца, дождя, снега, мороза и перепадов температуры. Кроме того, желоба могут испытывать нагрузку от снега и льда, сходящих с кровли.

Внешний вид системы также становится частью архитектуры фасада. Цвет, форма желобов и расположение труб могут быть почти незаметными либо, наоборот, заметно влиять на облик здания.

Внутренняя водосточная система

Во внутренней системе вода поступает в приемные воронки на кровле, после чего отводится по трубопроводам, расположенным внутри здания или в специально предусмотренных конструктивных зонах.

Такой принцип часто используется на плоских и малоуклонных кровлях, особенно там, где открытые наружные желоба конструктивно неудобны.

Чем внутренний водосток отличается от наружного

У внутренней схемы отсутствует привычная линия желобов по краям кровли. Основная работа происходит через водоприемные точки.

К ее характерным особенностям относятся:

• скрытое размещение значительной части трубопроводов;
• тесная связь с конструкцией кровли;
• повышенная важность герметичности мест установки воронок;
• необходимость свободного прохождения воды внутри системы;
• меньшая зависимость вертикальных участков от внешних атмосферных воздействий.

Для обычного небольшого дома со скатной крышей внутренняя система обычно не является прямой заменой наружному водостоку. Это отдельный конструктивный принцип, связанный прежде всего с устройством самой кровли.

Скрытое расположение элементов улучшает внешний вид фасада, но усложняет доступ к отдельным участкам. Проблемы в недоступной части системы могут обнаруживаться позднее, чем дефекты открытого желоба или наружной трубы.

Организованный и неорганизованный водосток

Еще одно важное различие связано с тем, собирается ли вода в специальные элементы.

Организованный водосток

При организованном водоотводе поток с кровли поступает в желоба или водоприемные воронки, а затем направляется по определенному маршруту.

Такая схема позволяет контролировать место сброса воды. Она особенно важна там, где фасад чувствителен к регулярному намоканию, рядом с домом расположены дорожки, грунт склонен к размыванию или требуется организованный прием осадков.

Неорганизованный водосток

При неорганизованном водоотводе вода свободно стекает с карниза по всей длине кровельного ската.

Конструктивно такой вариант проще, поскольку желоба и трубы отсутствуют. Однако поток оказывается распределен вдоль стены здания и попадает непосредственно на прилегающую поверхность.

Неорганизованный сток предъявляет повышенные требования к защите нижней части фасада и территории возле дома. На небольших хозяйственных постройках такая схема может встречаться довольно часто, но для жилого здания ее последствия приходится оценивать особенно внимательно.

Открытые и скрытые водосточные системы

Наружный водосток тоже может выглядеть по-разному.

Открытая система полностью видна: желоб проходит вдоль карниза, трубы размещены на фасаде. Конструкция легко осматривается, а ее элементы сравнительно доступны.

Скрытый водосток частично интегрируется в архитектуру здания. Желоба могут располагаться за декоративными элементами, внутри карнизной зоны или парапета, а трубы — проходить в специально предусмотренных каналах.

Скрытое исполнение позволяет получить более лаконичный фасад, однако требует особенно внимательного отношения к надежности и доступу для обслуживания. Протечка открытого желоба быстро проявляется снаружи, тогда как вода из скрытого узла способна попадать в соседние конструкции.

Для скрытых решений важна не только эстетика. Следует учитывать:

• возможность осмотра;
• доступ к местам потенциального засорения;
• поведение воды при переполнении;
• защиту соседних конструкций;
• последствия нарушения герметичности.

Чем глубже водосток интегрирован в здание, тем больше значение приобретает продуманность всей конструкции.

Металлические водосточные системы

Металлические водостоки представляют большую группу конструкций. Их элементы могут изготавливаться из стали с защитным покрытием, алюминия, меди и других металлов.

Для массового частного строительства характерны системы из защищенной от коррозии стали.

Сильные стороны металлического водостока

Металл обладает высокой жесткостью. Желоба и трубы способны хорошо сохранять форму при правильной эксплуатации.

К характерным преимуществам относятся:

• механическая прочность;
• устойчивость формы;
• широкий диапазон внешнего исполнения;
• возможность сочетания с различными кровельными материалами;
• сравнительно высокая стойкость к температурным изменениям.

Качество защитного покрытия имеет большое значение. Повреждение поверхности может создавать условия для коррозии, особенно в местах реза, царапин и постоянного контакта с влагой.

Металлические элементы также заметно нагреваются и охлаждаются при изменении температуры. Это учитывается в конструкции соединений и креплений.

Пластиковые водосточные системы

Пластиковые желоба и трубы широко используются на частных домах благодаря небольшому весу и устойчивости материала к обычному контакту с водой.

Сам материал не подвержен коррозии в том же смысле, что незащищенная сталь. Поверхность обычно не требует дополнительной окраски.

К преимуществам пластиковых систем относят:

• небольшой вес;
• отсутствие коррозии материала;
• относительно тихий звук дождя;
• разнообразие форм и цветов;
• удобство формирования сложной конфигурации из готовых элементов.

Ограничения связаны с изменением размеров при температурных колебаниях и механическими свойствами материала. При сильном охлаждении некоторые виды пластика становятся менее устойчивыми к ударным нагрузкам.

Для пластиковой системы особенно важна способность соединений компенсировать температурное расширение. Жестко зажатый длинный участок при заметных колебаниях температуры испытывает дополнительные напряжения.

Круглые и прямоугольные водостоки

Форма сечения влияет не только на внешний вид.

Круглые системы

Круглые желоба и трубы являются распространенным традиционным решением. Плавная внутренняя поверхность способствует свободному движению воды и не имеет выраженных внутренних углов, в которых может задерживаться мелкий мусор.

Такая форма легко сочетается как с классическими, так и с современными фасадами.

Прямоугольные системы

Прямоугольные или близкие к квадратным желоба часто выбирают для домов с выраженной геометрией фасада. Они могут визуально сочетаться с прямыми линиями карнизов, облицовочных панелей и архитектурных деталей.

Особенности подобных систем зависят от конкретной формы профиля. Внутренние углы способны сильнее удерживать загрязнения, а характер движения воды отличается от круглого канала.

Нельзя считать одну форму универсально более эффективной. Работоспособность водостока определяется всей системой, а не только геометрией отдельного желоба.

Водосточные системы для скатной кровли

Для скатной крыши наиболее характерна наружная система с карнизными желобами.

Вода движется по поверхности кровельного покрытия к нижней кромке ската, попадает в желоб и далее направляется к воронкам и трубам.

На характер работы такой системы влияют:

• площадь и форма скатов;
• расположение ендов;
• длина карнизов;
• интенсивность потока в отдельных зонах;
• наличие архитектурных выступов;
• особенности схода снега;
• количество точек отвода воды.

Сложная крыша создает неравномерное распределение осадков. В местах сходящихся скатов поток может быть значительно интенсивнее, чем на прямом участке карниза. По этой причине внешне одинаковые части водостока способны работать в разных условиях.

Водоотвод на плоской кровле

На плоских кровлях принцип сбора осадков отличается. Вода должна перемещаться по поверхности кровли к специально предусмотренным точкам или линиям приема.

Использоваться могут внутренние воронки, парапетные выпуски и другие конструктивные решения.

Здесь особенно важна связь водостока с формированием уклонов поверхности. Если вода не поступает к приемным элементам, сама по себе высокая пропускная способность труб проблему не решает.

Застой воды на кровле повышает нагрузку на гидроизоляцию и делает любые дефекты более значимыми.

Как материал кровли связан с работой водостока

Тип кровельного покрытия не определяет водосточную систему автоматически, но влияет на условия ее эксплуатации.

Гладкая кровля может быстро передавать воду к карнизу. Шероховатая поверхность несколько иначе распределяет поток. Еще заметнее различается поведение снега.

На металлических скатах снежная масса при определенных условиях способна резко сходить вниз. Желоб, расположенный в зоне такого схода, получает дополнительную механическую нагрузку.

На крышах сложной формы большое значение имеют участки концентрации воды. Ендовы собирают потоки с соседних скатов, поэтому возле их выхода нагрузка на карнизный водоотвод повышается.

Что влияет на выбор типа водосточной системы

Выбор нельзя сводить только к сравнению пластика и металла. Гораздо важнее оценить конструкцию здания целиком.

Среди значимых факторов:

• форма кровли;
• расположение карнизов;
• количество и конфигурация скатов;
• архитектура фасада;
• предполагаемый путь отвода воды;
• климатические воздействия;
• снеговая нагрузка;
• доступность элементов для обслуживания;
• требования к внешнему виду дома.

Отдельно стоит учитывать ремонтопригодность. Простая открытая система может быть менее незаметной на фасаде, зато ее состояние легче контролировать. Скрытая конструкция выглядит аккуратнее, но требует более продуманного доступа.

Куда должна уходить вода из водосточной трубы

Наличие желобов и труб — только часть системы управления дождевой водой.

Если поток направлен к основанию стены, возникает локальное переувлажнение. Вода может размывать грунт, загрязнять цоколь брызгами и скапливаться возле здания.

После выхода из трубы осадки могут поступать:

• на подготовленную водоотводящую поверхность;
• в дождеприемник;
• в элементы поверхностного водоотвода;
• в предусмотренную систему сбора дождевой воды;
• в другую конструкцию отвода, соответствующую устройству участка.

Основная задача — не просто переместить воду с крыши вниз, а не допустить ее неконтролируемого накопления возле здания.

Типичные проблемы водосточных систем

Даже подходящий тип водостока может работать неудовлетворительно, если нарушены основные условия эксплуатации.

Засорение желобов и воронок

В водосток попадают листья, хвоя, семена растений и мелкий мусор. Накопившиеся загрязнения уменьшают свободное сечение канала. Во время сильного дождя вода начинает переливаться через край.

Особенно уязвимы участки возле деревьев и зоны сложной геометрии кровли.

Обледенение

В холодное время года вода может замерзать в желобах и трубах. Лед увеличивает массу системы и способен препятствовать свободному прохождению последующих потоков.

Причины образования льда связаны не только с погодой. На процесс влияет тепловой режим кровли и характер таяния снега.

Деформация желобов

Желоб может потерять форму под воздействием механической нагрузки, льда или снега. Результатом становится застой воды или перелив через край.

Разгерметизация соединений

При температурных изменениях элементы расширяются и сжимаются. Если конструкция соединений не компенсирует такие движения либо отдельные детали повреждены, в местах стыков могут появляться протечки.

Неправильный сброс воды

Исправный водосток тоже создает проблемы, если выпуск трубы расположен так, что вода постоянно остается возле цоколя.

Как оценивать водосточную систему уже построенного дома

При осмотре существующего водостока полезно обращать внимание не только на состояние отдельных деталей, но и на поведение системы во время дождя.

Признаками проблем могут быть:

• вода, переливающаяся через желоб;
• постоянные мокрые следы на фасаде;
• загрязнение цоколя брызгами;
• скопление воды возле выпусков труб;
• заметное провисание желобов;
• подтеки в местах соединений;
• следы длительного намокания возле карнизов;
• деформированные крепления;
• образование крупных ледяных масс зимой.

Такие признаки не всегда указывают на необходимость полной замены системы. Они показывают, что водоотвод работает не так, как предполагалось, и требуется определить источник проблемы.

Какой тип водостока считать подходящим

Универсального типа, одинаково подходящего любому дому, не существует. Для обычной скатной кровли наиболее распространен наружный организованный водосток. Для плоской крыши часто используются другие принципы сбора воды. Металлические и пластиковые конструкции отличаются эксплуатационными свойствами, а круглое или прямоугольное сечение во многом связано с архитектурой и устройством конкретной системы.

При оценке вариантов полезнее смотреть не на отдельный параметр, а на всю цепочку движения воды: кровельный скат, место сбора, желоб или воронку, вертикальный отвод и точку дальнейшего сброса.

Хорошо работающая водосточная система остается почти незаметной в эксплуатации. Вода не переливается через карниз, не стекает по фасаду и не скапливается возле основания дома. Именно способность управляемо отводить осадки, сохраняя доступность для контроля и обслуживания, является главным признаком удачно выбранного типа водостока.
