Основные неисправности HMI-панелей на производстве

HMI-панель служит связующим звеном между оператором и автоматизированным оборудованием. Через нее контролируют состояние линии, меняют рабочие параметры, запускают отдельные узлы, отслеживают аварийные сообщения и получают информацию от программируемого логического контроллера. При отказе такого устройства сама машина иногда продолжает выполнять заложенную программу, однако оператор теряет привычный доступ к управлению и диагностике.

Даже небольшие изменения в работе панели могут говорить о начинающейся неисправности. Мерцание экрана, задержка отклика, редкие перезагрузки или пропадающая связь нередко появляются задолго до полного отказа. Необходимость ремонта HMI-панели оператора, о процессе которого можно узнать подробнее в сервисном центре, возникает уже тогда, когда подобные сбои начинают повторяться и мешать нормальному управлению оборудованием.

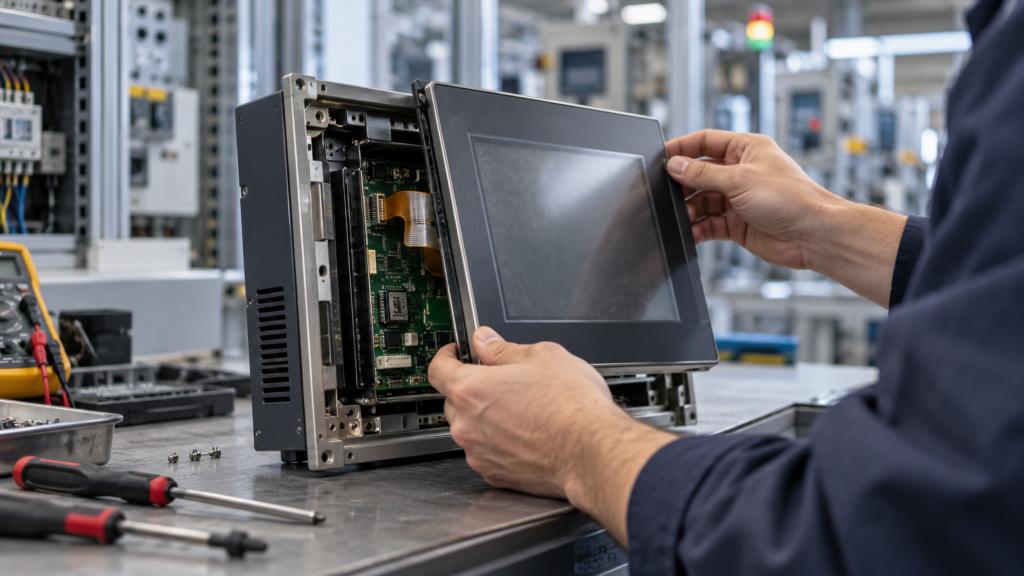

Из чего состоит HMI-панель и почему это важно при диагностике

Промышленная панель оператора заметно отличается от обычного компьютерного монитора. В одном корпусе располагается полноценное электронное устройство, способное выполнять программу визуализации, обмениваться данными с контроллером и обрабатывать команды пользователя.

В типичной конструкции находятся дисплей, сенсорное стекло, процессорная плата, оперативная и энергонезависимая память, цепи питания, коммуникационные интерфейсы и элементы подсветки. В некоторых моделях используются отдельные платы питания или интерфейсные модули.

Из-за такой конструкции одинаковый внешний симптом может иметь разные причины. Например, отсутствие изображения не всегда означает неисправность матрицы. Панель может не загружаться из-за повреждения питания, памяти или процессорной платы, хотя экран при этом остается исправным.

Панель вообще не включается

Полное отсутствие признаков жизни относится к наиболее заметным неисправностям. Экран остается темным, индикаторы не горят, устройство не реагирует на кнопки и не появляется в промышленной сети.

Перед разборкой самой панели обычно проверяют подводимое напряжение. Неисправность может находиться за пределами HMI: в блоке питания шкафа, предохранителе, клемме, разъеме или кабеле.

Если необходимое напряжение действительно поступает на вход устройства, внимание переключается на внутренние цепи.

Причиной могут стать:

• пробитые защитные элементы;
• высохшие или поврежденные конденсаторы;
• неисправные преобразователи напряжения;
• разрушенные пайки около разъема питания;
• повреждения после скачка напряжения;
• короткое замыкание на основной плате;
• отказ внутренних стабилизаторов.

Особенно уязвимы панели, годами работающие в шкафах с повышенной температурой. Электролитические конденсаторы постепенно теряют характеристики, а постоянные циклы нагрева и охлаждения создают дополнительную нагрузку на пайку и электронные компоненты.

Экран темный, но сама HMI-панель работает

Другая ситуация возникает, когда устройство запускается, обменивается данными с контроллером и реагирует на действия, однако изображение отсутствует либо едва заметно.

Неисправность подсветки

У старых панелей распространен износ системы подсветки. В зависимости от поколения оборудования в ней могут использоваться люминесцентные лампы или светодиоды.

При такой поломке изображение на матрице иногда сохраняется, но без подсветки практически не видно. Если посмотреть на дисплей при ярком внешнем освещении или под определенным углом, можно различить элементы интерфейса.

Причина может находиться не только в самих источниках света. Проверки также требуют драйвер подсветки, цепи питания и соединительные шлейфы.

Повреждение дисплейной матрицы

Матрица способна выйти из строя после удара, сильного давления, попадания жидкости или длительной эксплуатации при неблагоприятной температуре. На экране появляются полосы, цветные участки, темные зоны, мерцание или полностью пропадает изображение.

Механически разбитый дисплей обычно определяется легко. С внутренними дефектами сложнее: внешнее стекло может оставаться целым, хотя сама матрица уже повреждена.

Сенсор не реагирует на нажатия

Сенсорный слой относится к наиболее интенсивно используемым деталям HMI. На производстве оператор может нажимать одни и те же экранные кнопки сотни раз за смену. Со временем рабочие зоны изнашиваются.

Характерный признак — дисплей показывает нормальное изображение, программа работает, данные обновляются, но нажатия воспринимаются плохо или не воспринимаются совсем.

Проблема может быть связана с самим сенсорным стеклом, шлейфом, контроллером тачскрина или его соединением с основной платой.

Почему появляются «мертвые зоны»

При частичном износе некоторые участки экрана сохраняют чувствительность, а другие перестают реагировать. Особенно часто это происходит в местах расположения постоянно используемых виртуальных кнопок.

Оператору приходится сильнее нажимать на дисплей или искать точку рядом с нужной кнопкой. Такие действия могут ускорить дальнейшее разрушение сенсорного слоя.

Иногда дефект проявляется иначе: панель воспринимает одно касание как несколько, самостоятельно выбирает элементы интерфейса или фиксирует нажатие со смещением.

Касание определяется не в том месте

Если оператор нажимает одну экранную кнопку, а система активирует соседнюю, проблема не всегда связана с физическим разрушением сенсора.

В некоторых случаях сбилась калибровка. После корректной настройки координаты снова совпадают с изображением. Если калибровка не дает устойчивого результата, требуется проверять состояние самого сенсорного элемента и управляющей электроники.

Сильное смещение, постоянно меняющаяся погрешность или невозможность пройти процедуру калибровки могут указывать на аппаратный дефект.

Особую осторожность необходимо соблюдать после замены сенсорного стекла. Внешне похожие компоненты не всегда имеют одинаковые электрические параметры и распиновку.

HMI-панель зависает во время работы

Зависание относится к более сложным неисправностям, поскольку устройство может нормально работать несколько часов или дней, а затем перестать отвечать на команды.

Экран при этом остается включенным. Значения параметров могут перестать обновляться, сенсор не реагирует или интерфейс полностью «замирает».

Причину ищут сразу в нескольких направлениях: питание, температура, память, программное обеспечение и аппаратная часть.

Проблемы с памятью

Встроенная флеш-память имеет ограниченный ресурс. На старом промышленном оборудовании накопитель может работать десятилетиями, постоянно участвуя в загрузке системы, сохранении настроек и ведении журналов событий.

При деградации памяти появляются ошибки чтения, замедляется запуск, повреждаются файлы или периодически нарушается работа операционной системы.

На ранней стадии панель может просто дольше загружаться. Позднее возникают зависания, аварийные сообщения или полный отказ загрузки.

Перегрев электроники

Высокая температура ускоряет старение практически всех электронных компонентов. Причина перегрева не обязательно находится внутри самой панели. Температура в шкафу автоматики может повышаться из-за забитых фильтров, неисправной вентиляции, близкого расположения силового оборудования или высокой температуры в цехе.

Характерный признак температурной проблемы — связь неисправности с продолжительностью работы. После холодного запуска панель функционирует нормально, а через некоторое время начинает зависать или перезагружаться.

Циклическая перезагрузка

Иногда HMI включается, показывает заставку, начинает загрузку и снова уходит в перезапуск. Цикл может повторяться бесконечно.

Такое поведение часто связано с нестабильным питанием. При запуске нагрузка возрастает, напряжение проседает, электроника сбрасывается, после чего процесс повторяется.

Но питание — не единственная возможная причина. Аналогичный эффект встречается при повреждении системных файлов, сбоях накопителя, неисправностях оперативной памяти и дефектах процессорной платы.

Нередко определить источник проблемы удается только после проверки напряжений непосредственно внутри устройства и анализа последовательности загрузки.

Панель включается, но не видит контроллер

HMI может быть полностью исправна с точки зрения дисплея и сенсора, но при этом показывать прочерки, нулевые значения, сообщения об ошибке связи или устаревшие данные.

В такой ситуации необходимо отделить неисправность панели от проблемы промышленной сети.

Проверяют физическое соединение, разъемы, кабели, настройки интерфейса, сетевые адреса и работу контроллера. Для Ethernet-соединений имеют значение IP-адреса и состояние сетевой инфраструктуры, для последовательных интерфейсов — параметры порта, качество кабеля и правильность подключения линий.

Повреждение коммуникационного порта самой HMI также возможно. Оно встречается после перенапряжений, ошибок при подключении, проблем с заземлением и возникновения разности потенциалов между оборудованием.

Повреждения разъемов и шлейфов

Механическим соединениям уделяют меньше внимания, хотя именно они нередко становятся причиной нестабильных неисправностей.

Разъем питания может расшатываться от вибрации. Контакты окисляются при повышенной влажности. Внутренние шлейфы дисплея и сенсора повреждаются после неаккуратной разборки или из-за постоянного нагрева.

Неисправность контакта способна проявляться периодически. Панель работает при одной температуре или положении кабеля, но отключается после вибрации либо прогрева.

Подобные дефекты особенно трудно диагностировать, если во время проверки устройство начинает работать нормально.

Попадание жидкости, пыли и технологических загрязнений

Промышленные панели обычно рассчитаны на более тяжелые условия эксплуатации, чем бытовая электроника, но степень защиты корпуса имеет пределы.

Пыль постепенно накапливается внутри шкафа и ухудшает теплоотвод. Металлические частицы способны создавать токопроводящие дорожки. Масляный аэрозоль формирует липкий слой, к которому быстро прилипают дополнительные загрязнения.

Влага представляет еще большую опасность. Она вызывает коррозию дорожек, контактов и выводов электронных компонентов.

После высыхания панель иногда продолжает работать, из-за чего последствия попадания жидкости недооценивают. Коррозия может развиваться дальше и привести к отказу спустя недели или месяцы.

Механические повреждения передней части

Промышленный дисплей часто находится непосредственно в рабочей зоне. Его могут задеть инструментом, деталью, тележкой или другим оборудованием.

Трещина на защитном стекле не всегда останавливает панель сразу. Сенсор некоторое время продолжает работать, однако поврежденная поверхность хуже защищает внутренние слои от влаги и загрязнений.

Опасна и привычка сильно нажимать на экран, когда сенсор начинает плохо реагировать. Усилие передается на стекло и матрицу, а локальная нагрузка способна вызвать дальнейшее разрушение дисплейного модуля.

Потеря или повреждение программы визуализации

Не всякая проблема HMI связана с физическим дефектом компонентов. Панель может нормально включаться, но не запускать рабочий проект.

Причиной становится поврежденная файловая система, ошибка при обновлении, сбой памяти или некорректная загрузка проекта.

Для предприятия такая ситуация особенно неприятна, если резервной копии программы не сохранилось. Замена самой панели технически может быть простой, однако новое устройство останется бесполезным без проекта, содержащего экраны, переменные, адреса оборудования и настройки связи.

Именно поэтому резервное копирование конфигурации HMI желательно выполнять еще во время нормальной работы оборудования, а не после возникновения неисправности.

Почему один симптом нельзя считать точным диагнозом

Черный экран может означать отказ подсветки, отсутствие питания или зависшую основную плату. Перезагрузка встречается при неисправном блоке питания и при повреждении памяти. Отсутствие связи с ПЛК бывает следствием обрыва кабеля, неверных настроек и сгоревшего интерфейса.

Диагностика строится на последовательном исключении возможных причин. Сначала проверяют внешнее питание и соединения, затем характер запуска устройства, состояние дисплея и сенсора, коммуникацию с контроллером. При необходимости переходят к измерениям внутренних напряжений и проверке компонентов платы.

Попытка сразу менять наиболее заметную деталь часто приводит к лишней работе. Новый дисплей не устранит неисправность его питания, а замена сенсорного стекла не поможет при дефекте контроллера тачскрина.

Какие признаки нельзя долго игнорировать

Большинство панелей не выходит из строя мгновенно. Перед серьезным отказом появляются изменения в работе, которые персонал воспринимает как небольшие неудобства.

Насторожить должны увеличение времени загрузки, периодические перезапуски, мерцание подсветки, снижение яркости, появление полос, самопроизвольные касания, участки с плохой чувствительностью и нестабильная связь.

Если оборудование критично для технологического процесса, такие признаки стоит рассматривать как повод для проверки, а не ждать полного отключения HMI. У внезапного отказа последствия обычно серьезнее: приходится одновременно искать неисправность, останавливать линию и решать вопрос с сохранностью программного проекта.

Как условия эксплуатации влияют на ресурс панели

Срок службы HMI зависит не только от качества ее компонентов. Большую роль играет окружающая среда.

Постоянная высокая температура ускоряет старение конденсаторов и дисплейных элементов. Вибрация ухудшает состояние соединений. Пыль затрудняет охлаждение. Частые скачки напряжения нагружают входные цепи. Интенсивная работа оператора приводит к износу сенсорного слоя.

Для оборудования, которое должно работать много лет, имеет значение состояние всего шкафа автоматики: вентиляции, блоков питания, фильтров, заземления и кабельных соединений.

Даже исправная новая панель может быстро столкнуться с теми же проблемами, что и старая, если причина первоначального отказа находилась не в ней, а в условиях эксплуатации.

Ремонт или замена HMI-панели

При неисправности промышленного интерфейса не всегда требуется полная замена устройства. Дисплей, сенсор, подсветка, отдельные цепи питания, разъемы и некоторые компоненты платы во многих случаях можно восстановить или заменить.

Целесообразность зависит от характера повреждения, возраста оборудования, наличия совместимых комплектующих и сохранности проекта.

Для старых производственных линий восстановление бывает особенно актуальным. Современная панель может не поддерживать прежние интерфейсы или программный проект без переработки. Простая на первый взгляд замена HMI тогда превращается в модернизацию части системы управления.

Если же повреждены сразу несколько ключевых узлов, корпус разрушен, электронные компоненты недоступны, а оборудование уже планируется модернизировать, установка другой панели может оказаться более рациональным решением.

Главное при неисправности HMI

HMI-панель состоит из нескольких взаимосвязанных узлов, и большинство внешних симптомов не указывает на единственную причину. Не реагирующий сенсор, темный дисплей, зависание, потеря связи или перезагрузка требуют отдельной проверки.

На практике особенно распространены износ сенсорного слоя и подсветки, старение элементов питания, перегрев, деградация памяти, повреждение разъемов и проблемы коммуникационных интерфейсов. К ним добавляются последствия пыли, влаги, вибрации и нестабильного напряжения.

Чем раньше замечены изменения в работе панели, тем проще отделить локальную неисправность от проблем всей системы управления. Для производства это важно не только с точки зрения состояния отдельного устройства: исправная HMI обеспечивает оператору доступ к параметрам, аварийным сообщениям и управлению технологическим процессом.
