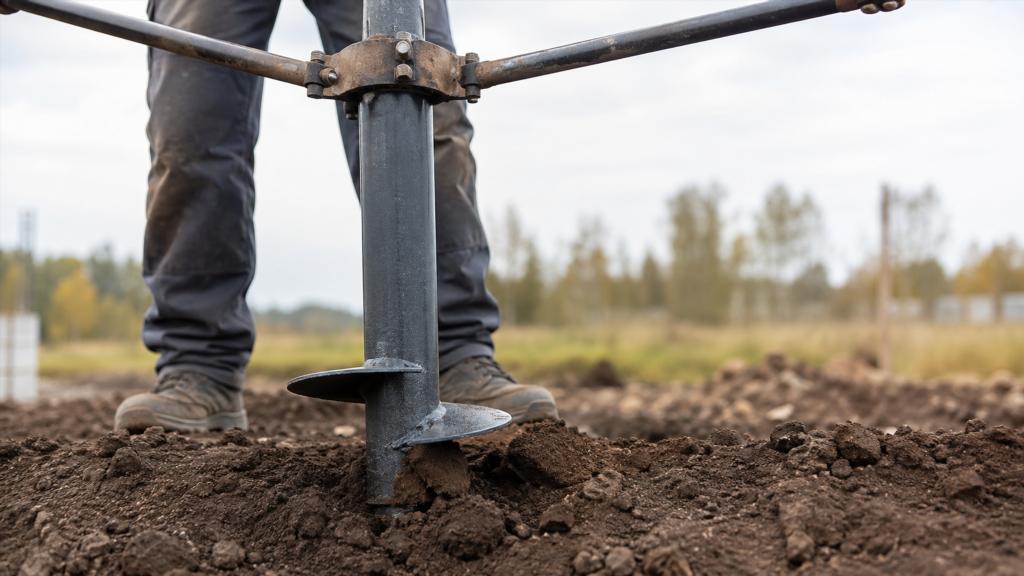

Ручное завинчивание винтовых свай: особенности, ограничения и типичные риски

Винтовые сваи применяют как элементы основания для различных сооружений, когда нагрузку требуется передать на грунт через металлический ствол с винтовой лопастью. Один из вариантов их установки — ручное завинчивание. Такой способ кажется простым из-за отсутствия крупной техники, однако результат зависит не только от физического усилия. Значение имеют свойства грунта, конструкция самой сваи, возможность контролировать ее положение, характер будущей нагрузки и условия на участке.

Ручной способ нельзя рассматривать как универсальную замену механизированному монтажу. Даже если сваю удается погрузить в грунт, это еще не означает, что она заняла требуемое положение и может надежно выполнять функцию элемента фундамента. Особенно важны обстоятельства, которые невозможно оценить только по внешнему виду установленной опоры.

Что происходит при завинчивании винтовой сваи

Основная рабочая часть винтовой сваи — лопасть, расположенная в нижней части ствола. При вращении она взаимодействует с грунтом и способствует постепенному погружению опоры.

В нормальной ситуации свая должна не просто уходить вниз, а сохранять предусмотренное положение. На процесс одновременно влияют сопротивление грунта, форма лопасти, состояние наконечника, геометрия ствола и возникающее при вращении усилие.

Поведение сваи в земле может меняться даже на небольшой глубине. Верхний слой участка бывает относительно рыхлым, а ниже могут находиться более плотные прослойки, включения камня, строительный мусор или неоднородные грунты. Из-за этого усилие при вращении не всегда возрастает равномерно.

Сам факт увеличения сопротивления нельзя автоматически считать подтверждением достижения надежного слоя. Причина может быть связана как с более плотным грунтом, так и с локальным препятствием.

Почему ручной монтаж отличается от механизированного

Главное отличие заключается не только в способе создания вращающего усилия. При механизированном монтаже проще поддерживать контролируемое вращение и одновременно наблюдать за положением сваи. Оборудование также позволяет работать с нагрузками, которые сложно воспроизводить вручную.

При ручном завинчивании усилие создают люди с помощью рычажного приспособления. Из-за этого процесс сильнее зависит от согласованности действий, свободного пространства вокруг точки монтажа и возможности своевременно обнаружить отклонение.

Для ручного варианта характерны несколько особенностей:

• усилие прикладывается менее равномерно;
• сложнее сохранять стабильное положение длинной опоры;
• плотные или неоднородные грунты заметно осложняют работу;
• препятствия под землей труднее интерпретировать;
• результат сильнее зависит от конкретных условий участка.

Ручная установка может быть технически осуществима в одних условиях и крайне проблематична в других, даже если используются внешне похожие сваи.

Какие свойства грунта имеют наибольшее значение

Плотность и однородность

Однородный грунт обычно создает более предсказуемое сопротивление. Если в нем чередуются мягкие и плотные слои, поведение сваи меняется по мере погружения.

Это может проявляться резким облегчением вращения или, напротив, внезапным ростом сопротивления. Такие изменения сами по себе не дают полной информации о несущей способности основания.

Камни и твердые включения

Крупный камень способен помешать нормальному движению лопасти. Свая при встрече с препятствием иногда начинает отклоняться, перестает заметно погружаться или испытывает значительную нагрузку при вращении.

Попытка компенсировать препятствие только увеличением усилия связана с риском повреждения элемента или изменения его положения.

Насыпной и нарушенный грунт

На участках после земляных работ, обратной засыпки или старого строительства верхняя часть грунта может быть неоднородной. В ней встречаются пустоты, фрагменты стройматериалов и участки различной плотности.

В таких условиях субъективное ощущение сопротивления особенно ненадежно как критерий качества установки.

Сильно переувлажненные грунты

Высокая влажность меняет свойства многих грунтов. Кроме текущего состояния участка имеют значение сезонные изменения, уровень грунтовых вод и возможные колебания характеристик основания.

Оценивать надежность сваи только по тому, насколько легко или трудно она погружалась в конкретный день, недостаточно.

Почему важно положение сваи

Винтовая свая воспринимает нагрузку как конструктивный элемент основания. Заметное отклонение ее оси меняет характер работы опоры и способ передачи усилий.

Во время ручного завинчивания отклонение может возникнуть из-за:

• неравномерного приложения усилий;
• столкновения лопасти с плотным включением;
• неоднородности грунта;
• недостаточного контроля положения;
• деформации элементов, используемых при вращении.

Небольшое визуальное смещение в верхней части не всегда позволяет понять положение всей подземной части сваи. Ствол может изменить направление после встречи с препятствием, поэтому внешний контроль имеет свои ограничения.

Сопротивление вращению: что оно показывает и чего не показывает

При ручной установке часто обращают внимание на то, насколько трудно продолжать вращение. Этот признак действительно связан с взаимодействием сваи и грунта, но его нельзя рассматривать изолированно.

Рост сопротивления может быть вызван разными причинами:

• переходом в более плотный слой;
• увеличением сопротивления грунта вокруг лопасти;
• встречей с камнем или другим включением;
• изменением положения сваи;
• повреждением или затрудненным движением лопасти.

По одному только субъективному ощущению людей, вращающих сваю, невозможно точно определить состояние грунта под ней или расчетную способность опоры воспринимать будущую нагрузку.

Еще менее надежно сравнивать несколько свай по принципу «эта шла легко, а эта тяжелее». Разница может отражать неодинаковые свойства грунта непосредственно в отдельных точках.

Когда ручной способ особенно осложняется

Ограниченное пространство

Для создания вращающего момента обычно требуется пространство вокруг сваи. Стены, заборы, деревья, соседние постройки и элементы рельефа могут мешать свободному движению рычажного приспособления.

Работа возле существующего здания дополнительно усложняется тем, что доступ к точке установки бывает возможен только с отдельных сторон.

Большая длина выступающей части

Чем выше над землей находится верхняя часть сваи в начале работы, тем сложнее контролировать ее положение. Даже сравнительно небольшое боковое перемещение верхнего конца соответствует изменению направления оси.

Плотные грунты

При высоком сопротивлении возрастает нагрузка не только на людей, выполняющих вращение, но и на саму сваю и вспомогательные элементы.

Ситуация, когда опора перестала нормально погружаться, требует оценки причины. Простое наращивание физического усилия не устраняет неизвестность относительно того, что происходит под землей.

Неоднородный участок

Если на площадке присутствуют остатки старых фундаментов, засыпанные ямы, строительный мусор или локальные насыпные зоны, соседние сваи способны встречать совершенно разные условия.

Это осложняет оценку качества основания по поведению отдельных опор во время монтажа.

Основные риски ручного завинчивания

Ручной монтаж связан не только с трудоемкостью. Ошибки способны повлиять на будущую работу всего основания.

К наиболее существенным рискам относятся:

• отклонение сваи от требуемого положения;
• остановка на локальном препятствии вместо рабочего слоя грунта;
• повреждение ствола или элементов сваи из-за чрезмерного усилия;
• различное фактическое состояние соседних опор;
• ошибочная оценка сопротивления грунта;
• травмоопасная работа с длинными рычагами и значительными усилиями;
• невозможность достоверно оценить скрытое положение подземной части по внешнему виду.

Часть этих проблем становится заметна сразу. Другие могут проявиться позже, когда основание начнет воспринимать постоянные и переменные нагрузки.

Типичные ошибки в оценке результата

«Если сваю трудно крутить, значит она уже надежно стоит»

Высокое сопротивление действительно может сопровождать работу в плотном грунте, но это не единственное объяснение. Причиной способен оказаться камень или другое локальное препятствие.

Надежность опоры оценивается не по одному признаку.

«Все сваи на участке будут вести себя одинаково»

Грунт редко бывает абсолютно однородным. Даже близко расположенные точки могут различаться по составу, влажности и наличию включений.

Особенно заметна эта проблема на ранее освоенных территориях.

«Небольшое отклонение не имеет значения»

Допустимость конкретного положения относится уже к проектной оценке основания. Универсально определить ее без характеристик конструкции и условий объекта нельзя.

Чем выше требования к фундаменту, тем важнее контроль геометрии каждого элемента.

«Если свая погрузилась в землю, задача выполнена»

Глубина погружения сама по себе не описывает качество опоры. Для работы фундамента имеют значение грунтовые условия, положение рабочей части сваи, характеристики самой конструкции и нагрузки от сооружения.

Ручной и механизированный способ: в чем практическая разница

Ручной вариант привлекателен отсутствием необходимости размещать на участке тяжелую монтажную технику. Это может иметь значение на тесной территории, среди существующих построек или при ограниченном подъезде.

Однако отсутствие машины не делает процесс автоматически проще.

Механизированный способ обычно дает больше возможностей для управляемого приложения усилия и контроля процесса. Он также уменьшает зависимость результата от физической силы и согласованности нескольких работников.

Ручной вариант сильнее зависит от совокупности условий:

• характеристик грунта;
• параметров свай;
• количества опор;
• свободного пространства;
• требований к точности;
• особенностей будущего сооружения.

Выбирать метод только по критерию доступности оборудования недостаточно. Способ монтажа является частью общего решения по устройству основания.

Почему результат нельзя оценивать отдельно от будущей постройки

Одна и та же опора может работать в разных условиях по-разному. Нагрузки от легкой хозяйственной постройки и капитального здания существенно отличаются не только величиной, но и распределением.

На основание воздействуют собственный вес конструкций, эксплуатационные нагрузки, ветер, сезонные изменения грунта и другие факторы.

Значение имеет и взаимодействие отдельных свай между собой через обвязку или другие элементы фундамента. Ошибка положения одной опоры способна изменить распределение усилий в конструкции.

По этой причине вопрос ручного завинчивания нельзя полностью отделить от вопроса проектирования свайного основания.

Какие признаки во время работы требуют особого внимания

Некоторые изменения поведения сваи говорят не о конкретной неисправности, а о необходимости разобраться в причине происходящего.

Насторожить могут:

• резкое прекращение погружения;
• внезапное заметное отклонение;
• очень сильное различие в поведении соседних свай;
• необычно свободное вращение после участка высокого сопротивления;
• видимая деформация элементов;
• нестабильность положения ствола;
• повторяющиеся препятствия в отдельных точках площадки.

Такие признаки нельзя надежно расшифровать только по ощущениям при вращении. Они могут быть связаны с особенностями грунта, препятствием или состоянием самой сваи.

Когда ручной монтаж может оказаться неудачным выбором

Ручной способ хуже подходит для ситуаций, где требуется значительное монтажное усилие, особенно строгий контроль положения или работа ведется в сложных грунтовых условиях.

Поводом внимательнее оценить целесообразность такого метода служат плотные грунты, многочисленные твердые включения, большая неоднородность участка, ограниченность пространства и повышенные требования к фундаменту.

Также следует учитывать масштаб работ. То, что технически возможно сделать с одной или несколькими опорами, может оказаться неудобным и плохо контролируемым при большом свайном поле.

Что стоит оценить до выбора способа установки

До начала работ полезно иметь представление не только о самих сваях, но и об условиях, в которых они должны работать.

К ключевым вопросам относятся:

• известны ли характеристики грунтов на участке;
• есть ли признаки насыпных или нарушенных зон;
• достаточно ли места для выбранного способа монтажа;
• насколько критична точность положения опор;
• соответствует ли тип свай предполагаемым условиям;
• как будет контролироваться результат установки;
• какие нагрузки должно воспринимать основание;
• что предусматривается делать при встрече с подземным препятствием.

Для небольшого сооружения набор требований может быть одним, для ответственного основания здания — значительно более строгим. Общий принцип остается неизменным: способ погружения нельзя выбирать отдельно от характеристик свай, грунта и будущей конструкции.

Почему ручное завинчивание не стоит сводить к физическому усилию

Наиболее заметная часть работы — вращение сваи. Однако надежность результата определяется не тем, насколько сильные люди участвуют в монтаже.

Важнее контролировать взаимодействие опоры с грунтом и понимать ограничения выбранного способа. Чрезмерное усилие не исправляет отклонение, не устраняет камень под лопастью и не подтверждает достаточную несущую способность грунта.

Особенно опасно воспринимать затруднение при вращении как сигнал просто увеличить длину рычага или число участников. Причина сопротивления остается неизвестной, пока не оценены условия, в которых находится свая.

Итог

Ручное завинчивание винтовых свай — реальный способ монтажа, но его возможности ограничены условиями участка, грунтом, конструкцией опор и требованиями к будущему основанию. Основные сложности связаны не столько с самим вращением, сколько с контролем положения сваи и правильной оценкой причин изменения сопротивления.

Плотный грунт, каменистые включения, насыпные зоны и подземные препятствия способны резко изменить поведение опоры. По субъективному усилию при вращении нельзя достоверно определить качество ее установки.

Ручной способ разумно рассматривать как один из возможных методов устройства свайного основания, а не как универсальную технологию. Чем ответственнее сооружение и сложнее грунтовые условия, тем большее значение приобретают предварительная оценка участка, проектные требования и контроль фактического результата монтажа.
