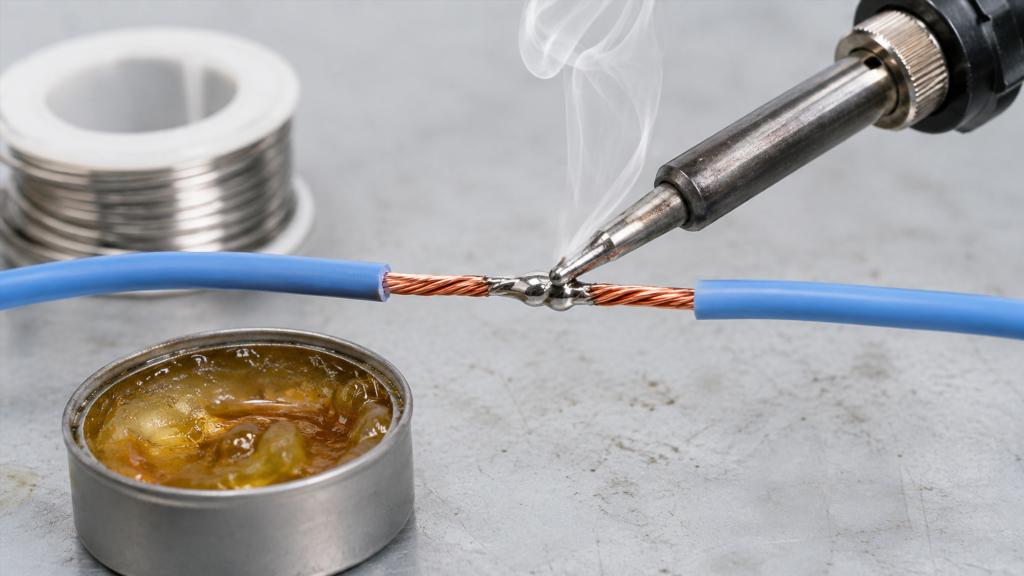

Чем паяют медные провода: припои, флюсы, особенности выбора и ограничения

Пайка медных проводов применяется там, где требуется получить устойчивое металлическое соединение с хорошей электропроводностью и защитить место контакта от постепенного ухудшения. На результат влияет не только качество самой меди, но и свойства припоя, тип флюса, состояние поверхности жил, температура нагрева и дальнейшие условия эксплуатации.

Фраза «чем паять медные провода» на практике охватывает сразу несколько вопросов. Нужно понимать, какой припой подходит для меди, зачем используется флюс, чем отличаются составы между собой и почему один и тот же материал может хорошо работать в одном соединении и оказаться неудачным в другом.

Важно учитывать и назначение соединения. Пайка небольшого проводника в электронном устройстве и соединение проводов, относящихся к стационарной электропроводке, отличаются по условиям работы, механической нагрузке, нагреву и требованиям к надежности. Поэтому оценивать припой и флюс следует не изолированно, а вместе с особенностями будущего соединения.

Что происходит при пайке медного провода

При пайке медные жилы не расплавляются. Расплавляется припой — металлический сплав с более низкой температурой плавления. Он растекается по подготовленной поверхности меди и после охлаждения формирует металлический контакт.

Качественное паяное соединение зависит от способности припоя хорошо смачивать поверхность. Если расплав собирается отдельными каплями и почти не распространяется по меди, надежного контакта обычно не получается.

Медь быстро взаимодействует с кислородом воздуха. Даже визуально чистая поверхность имеет тонкий оксидный слой, который мешает нормальному растеканию расплава. Для его удаления и предотвращения повторного окисления во время нагрева применяют флюс.

Таким образом, в пайке участвуют два принципиально разных материала:

• припой формирует металлическое соединение;
• флюс очищает поверхность и улучшает ее смачивание припоем.

Эти материалы нельзя рассматривать как взаимозаменяемые.

Какие припои используют для меди

Припой представляет собой металлический сплав, рассчитанный на плавление при температуре значительно ниже температуры плавления меди. Его свойства определяют удобство формирования соединения, температуру работы, механическую прочность и некоторые особенности дальнейшей эксплуатации.

Оловянно-свинцовые припои

Традиционные мягкие припои на основе олова и свинца долгое время широко применялись при работе с электрическими соединениями и электроникой.

Их ценят за хорошую смачиваемость меди и сравнительно невысокую рабочую температуру. Расплав таких составов обычно хорошо растекается по чистой медной поверхности при правильно подобранном флюсе.

Свинец при этом является токсичным металлом, поэтому применение содержащих его материалов ограничивается требованиями безопасности, экологическими нормами и правилами конкретной отрасли.

Наличие свинца также требует аккуратного обращения с материалом и соблюдения гигиенических мер. Для бытового пользователя важнее не само историческое распространение такого припоя, а понимание того, что сегодня существуют и бессвинцовые альтернативы.

Бессвинцовые припои

В современных электротехнических и электронных изделиях широко применяются припои без свинца. Основой обычно служит олово, а дополнительные металлы изменяют свойства сплава.

В составе могут присутствовать:

• серебро;
• медь;
• висмут;
• другие легирующие компоненты.

Бессвинцовый состав нельзя оценивать только по отсутствию свинца. Разные сплавы заметно отличаются температурой плавления, текучестью и поведением во время нагрева.

Некоторые бессвинцовые припои требуют более высокой температуры, чем традиционные оловянно-свинцовые. Это увеличивает требования к температурному режиму и делает более значимым риск перегрева изоляции или соседних деталей.

Оловянно-медные составы

Припои на основе олова с добавлением меди относятся к распространенным бессвинцовым вариантам.

Их свойства подходят для многих электротехнических задач, однако температура плавления обычно выше, чем у классических свинецсодержащих мягких припоев. Это может быть существенным фактором при работе с тонкими жилами, чувствительной изоляцией или небольшими контактными элементами.

Оловянно-серебряные сплавы

Добавление серебра позволяет изменить механические и технологические свойства припоя. Такие составы встречаются в электронике и электротехнике.

Присутствие серебра не означает автоматически, что любой подобный припой будет оптимальным для проводов. Важен полный состав сплава, рабочая температура и совместимость с применяемым флюсом.

Стоимость таких материалов также обычно выше, чем у простых оловянных составов.

Мягкие и твердые припои — не одно и то же

Для соединения электрических медных проводов чаще рассматривают мягкую пайку. Она выполняется припоями с относительно невысокой температурой плавления.

Существуют и твердые припои, рассчитанные на значительно более высокие температуры. Они применяются, например, при соединении металлических деталей и трубопроводов, где требуется повышенная механическая или температурная стойкость.

Использовать понятия «припой для меди» и «припой для медного провода» как полные синонимы неправильно. Один состав может быть предназначен для медных труб, другой — для электронных компонентов, третий — для электротехнических соединений.

Условия применения у них различаются.

Зачем нужен флюс

Чистая медь хорошо поддается пайке, но ее поверхность быстро покрывается оксидной пленкой. При нагреве окисление ускоряется.

Флюс выполняет сразу несколько функций:

• разрушает или удаляет поверхностные оксиды;
• ограничивает повторное окисление нагретого металла;
• способствует растеканию расплавленного припоя;
• улучшает контакт припоя с поверхностью меди.

Флюс не компенсирует любые ошибки. Если поверхность сильно загрязнена, провод перегрет или выбран неподходящий состав, одного активного флюса недостаточно для получения надежного соединения.

Канифоль и флюсы на ее основе

Канифоль относится к традиционным материалам для пайки меди в электротехнических и электронных соединениях.

При нагреве она способствует удалению легких оксидов и улучшает смачивание поверхности припоем. Канифольные составы ценят за сравнительно невысокую химическую активность после пайки.

Это важное качество для электрических соединений. Слишком агрессивные остатки флюса способны со временем вызывать коррозию металла или ухудшать электрические свойства участка.

Современные флюсы на основе канифоли могут содержать дополнительные активаторы. Благодаря им они лучше работают с поверхностями, на которых присутствует более устойчивый оксидный слой.

Активность состава и характер его остатков должны соответствовать назначению соединения.

Флюс внутри проволочного припоя

Для небольших электротехнических работ часто встречается припой в виде тонкой проволоки, внутри которой находится флюсовый сердечник.

Это не отдельный вид металла, а удобная форма выпуска. Металлическая оболочка представляет собой припой, а сердцевина содержит флюс.

Количество, состав и активность внутреннего флюса могут различаться. Наличие сердечника не означает, что материал подходит абсолютно для любой медной жилы или любого электрического соединения.

Сильно окисленная поверхность может потребовать иных условий подготовки, а слишком активный состав, наоборот, бывает нежелателен там, где остатки сложно удалить.

Почему кислотные флюсы требуют осторожности

Существуют очень активные флюсы, содержащие вещества, способные быстро разрушать плотные оксидные пленки. Подобные составы востребованы при некоторых видах пайки металлов, но их свойства создают серьезные ограничения для электрических проводников.

Химически активные остатки могут сохраняться в зоне соединения и вызывать коррозию меди. Даже если сразу после пайки контакт выглядит хорошим, спустя время поверхность способна заметно измениться.

Для проводов, электронных плат и других электрических соединений особенно важно, чтобы остатки используемого флюса не становились источником длительного коррозионного воздействия.

Поэтому при оценке материала следует смотреть не только на то, насколько легко он позволяет залудить медь, но и на его последствия после завершения пайки.

Почему нельзя выбирать флюс только по активности

Очень активный состав действительно способен быстро очистить металл, однако высокая активность имеет обратную сторону.

После пайки могут оставаться вещества, которые:

• способствуют коррозии;
• поглощают влагу;
• загрязняют поверхность;
• ухудшают изоляционные свойства между близко расположенными проводниками.

Для электротехнических соединений стабильность во времени часто важнее способности флюса мгновенно удалить сильное окисление.

Умеренно активный материал, предназначенный именно для электрических соединений, во многих ситуациях предпочтительнее универсального агрессивного состава для обработки металлов.

Как форма медного провода влияет на пайку

Медные провода бывают однопроволочными и многопроволочными.

Однопроволочная жила представляет собой один цельный проводник. Многопроволочная состоит из большого числа тонких проволок.

Во время пайки многопроволочной жилы расплавленный припой способен проникать между отдельными проволоками. Участок, пропитанный припоем, становится значительно жестче.

Это изменение механических свойств имеет практическое значение. Граница между жестким пропаянным участком и гибкой жилой может испытывать повышенную нагрузку при постоянных изгибах и вибрации.

По этой причине оценка паяного соединения не должна ограничиваться его электропроводностью. Механическое поведение проводника также имеет значение.

Припой не должен заменять механическую фиксацию

Одна из распространенных ошибок — рассматривать припой как универсальный металлический клей.

Хорошее электрическое соединение и надежная механическая фиксация — разные задачи. Паяный участок может проводить ток, но при этом оставаться уязвимым к растяжению, вибрации или постоянному изгибу.

Особенно заметно это у гибких проводов. Пропитанный припоем участок становится жестким, тогда как расположенная рядом жила сохраняет гибкость.

Если соединение постоянно двигается, место перехода от жесткого участка к гибкому может оказаться зоной повышенного механического напряжения.

Чем отличается пайка проводов от пайки электронных компонентов

На первый взгляд процессы похожи: используется медная поверхность, припой и флюс. Условия эксплуатации при этом заметно отличаются.

Контакт на печатной плате обычно имеет небольшие размеры и закреплен на относительно жестком основании. Провод может испытывать растяжение, вибрацию и изгиб.

Сечение проводника также может быть значительно больше. Чем массивнее медная жила, тем больше тепла она отводит от места пайки.

Из-за этого материал, который удобно применять при ремонте небольшой электронной платы, не обязательно столь же удобен для более массивного проводника.

Почему толщина провода имеет значение

Медь отличается высокой теплопроводностью. Нагрев локального участка быстро распространяется по проводнику.

Тонкая жила имеет небольшую массу и сравнительно быстро прогревается. Толстый медный провод способен интенсивно отводить тепло.

При недостаточном нагреве припой может расплавиться от источника тепла, но плохо смочить саму медь. Внешне материал будет находиться возле соединения, однако полноценного металлического контакта с поверхностью может не сформироваться.

Чрезмерное повышение температуры тоже нежелательно. Оно может привести к:

• повреждению полимерной изоляции;
• усиленному окислению меди;
• разрушению свойств флюса;
• перегреву соседних элементов;
• ухудшению механических характеристик участка.

Надежная пайка требует баланса между достаточным прогревом и отсутствием перегрева.

Что называют холодной пайкой

Термином «холодная пайка» обычно описывают дефектное соединение, сформировавшееся при недостаточном прогреве или неудовлетворительном смачивании поверхности.

Такой участок может выглядеть матовым, неоднородным или рыхлым. В некоторых случаях припой словно лежит на поверхности, а не образует с ней нормальный металлический контакт.

Внешний вид не является единственным критерием качества, но выраженная неоднородность, трещины и слабое сцепление с медью относятся к тревожным признакам.

Причинами проблем могут быть загрязнение поверхности, оксидная пленка, неподходящий флюс, недостаточный прогрев или неправильное взаимодействие материалов.

Какие свойства припоя имеют значение

При выборе припоя для медных проводников полезно смотреть не только на название сплава.

Практическое значение имеют:

• температура плавления;
• способность хорошо смачивать медь;
• механические свойства после охлаждения;
• совместимость с выбранным флюсом;
• содержание потенциально опасных металлов;
• назначение состава;
• особенности эксплуатации соединения.

Чем выше рабочая температура, тем больше тепловая нагрузка на сам провод и окружающие материалы.

Очень низкая температура плавления тоже не всегда является преимуществом. Соединение должно сохранять стабильность при нормальном рабочем нагреве оборудования.

Почему электрическое сопротивление соединения важно

Место соединения провода является частью электрической цепи. Если контакт имеет повышенное переходное сопротивление, при протекании тока на нем выделяется дополнительное тепло.

Проблема может развиваться постепенно. Нагрев ускоряет окисление, состояние контакта ухудшается, сопротивление растет, а тепловыделение увеличивается еще сильнее.

Для надежного соединения важна не просто физическая целостность припоя, а большая и стабильная зона контакта с медью.

Красивый внешний вид сам по себе не гарантирует низкого сопротивления.

Пайка и стационарная электропроводка

Пайка проводов нередко воспринимается как универсальный способ соединения меди. Для стационарной электропроводки вопрос сложнее.

На соединение могут действовать:

• значительный рабочий ток;
• циклический нагрев и охлаждение;
• механическое натяжение;
• вибрации;
• ограниченность доступа после завершения отделки;
• требования к соединительным устройствам и способам монтажа.

Конкретный допустимый способ соединения зависит от конструкции электроустановки и применимых технических требований.

Для скрытых и нагруженных соединений особенно важно не переносить опыт мелкой электронной пайки напрямую на силовую проводку.

Почему пропаянные концы гибких проводов имеют ограничения

Иногда конец многопроволочного проводника покрывают припоем перед установкой в зажим. Такое решение выглядит аккуратно: отдельные проволоки объединяются в жесткий цилиндр.

Однако припой сравнительно мягок и может изменять форму при длительном механическом давлении. В винтовом или другом зажимном соединении это способно привести к постепенному ослаблению контакта.

Для гибких жил существуют специальные способы оконцевания, рассчитанные именно на работу в клеммных соединениях.

Это хороший пример того, почему наличие меди и возможность ее легко залудить еще не означают, что пайка является подходящим решением для любого места подключения.

Как состояние меди влияет на результат

Новая чистая медь обычно имеет характерный металлический цвет. Со временем поверхность темнеет из-за образования оксидов и других продуктов взаимодействия с окружающей средой.

На старых проводах могут присутствовать:

• плотные оксидные пленки;
• следы влаги;
• загрязнения;
• остатки старых материалов;
• продукты коррозии.

Чем хуже состояние поверхности, тем сложнее обеспечить равномерное смачивание.

Попытка компенсировать сильное загрязнение только более агрессивным флюсом не всегда удачна. Устаревший или поврежденный проводник может требовать оценки общего состояния, а не только возможности нанести на него припой.

Как выглядят признаки проблемного соединения

После пайки можно обратить внимание на несколько визуальных и механических признаков.

Насторожить должны:

• припой, собранный отдельной каплей;
• участки меди, которые остались плохо смоченными;
• трещины;
• пористая или рыхлая поверхность;
• заметное обугливание;
• сильное повреждение изоляции рядом с соединением;
• выраженные следы коррозии;
• слабая механическая фиксация проводников.

Гладкий внешний вид полезен как ориентир, но не является полной проверкой электрического качества контакта.

Как остатки флюса влияют на провод

После нагрева часть компонентов флюса остается возле соединения.

Химические свойства этих остатков различаются. Некоторые составы сравнительно стабильны, другие могут быть гигроскопичными или коррозионно-активными.

Особенно нежелательны остатки активных химических веществ в местах, где соединение будет находиться долгое время без возможности контроля.

При выборе флюса важно учитывать требования производителя к его применению и последующей обработке поверхности.

Влияет ли припой на проводимость

Припой обычно имеет более высокое удельное электрическое сопротивление, чем чистая медь. Это не делает пайку плохим способом соединения автоматически.

При нормальном соединении ток проходит через достаточно большую площадь контакта, поэтому дополнительное сопротивление остается небольшим.

Проблема появляется не из-за самого факта наличия припоя, а при малой площади контакта, дефектах смачивания, трещинах или деградации соединения.

Наращивать количество припоя без необходимости тоже бессмысленно. Большая металлическая капля не устраняет плохой контакт между поверхностями.

Температура плавления и перегрев изоляции

Изоляция электрических проводов обычно выполнена из полимеров, свойства которых заметно меняются при нагреве.

При слишком высокой температуре изоляционный материал может:

• размягчаться;
• деформироваться;
• усаживаться;
• менять цвет;
• терять механическую прочность;
• обугливаться.

Повреждение не всегда заканчивается только ухудшением внешнего вида. Оно может уменьшить электрическую прочность изоляции и повысить вероятность дальнейших проблем.

Чем выше температура плавления выбранного припоя, тем внимательнее приходится относиться к тепловому воздействию на проводник.

В каких случаях пайка особенно чувствительна к качеству выполнения

Высокие требования возникают в соединениях, которые испытывают значительный ток, вибрацию, нагрев или постоянное движение.

Особенно внимательно оценивают:

• гибкие проводники;
• соединения возле нагревающихся элементов;
• участки с постоянной вибрацией;
• места с повышенной влажностью;
• труднодоступные соединения;
• проводники, работающие под заметной электрической нагрузкой.

В подобных условиях недостаточно того, что соединение проводит ток сразу после изготовления. Оно должно сохранять свойства длительное время.

Распространенные ошибки при выборе материалов

Неудачный результат часто связан не с отсутствием подходящего припоя, а с неверной оценкой условий.

К типичным ошибкам относятся:

• применение агрессивного флюса без учета его остатков;
• выбор припоя только по минимальной цене;
• использование материала, предназначенного для других металлов или другого вида пайки;
• игнорирование температуры плавления;
• попытка компенсировать окисление меди чрезмерно активным составом;
• чрезмерное количество припоя;
• использование пайки как замены механическому креплению;
• перенос методов работы с электроникой на силовые соединения без учета различий.

Хорошее соединение определяется совместимостью всех факторов, а не каким-либо одним материалом.

Припой с флюсом или отдельные материалы

Проволочный припой с внутренним флюсовым сердечником удобен тем, что оба материала подаются одновременно.

Отдельный флюс позволяет точнее учитывать особенности поверхности и конкретного соединения.

Нельзя утверждать, что одна форма всегда лучше другой. При работе с чистой медью в небольших соединениях встроенного флюса часто оказывается достаточно. При сложных поверхностях требования к подготовке и химической активности могут отличаться.

Главным остается соответствие материалов назначению соединения.

Что учитывать при выборе материала для медного провода

Для общей оценки полезно учитывать несколько характеристик одновременно.

Имеют значение:

• материал жилы — именно медь, а не металл с медным покрытием;
• состояние поверхности;
• площадь и масса соединяемых элементов;
• тип припоя;
• рабочая температура сплава;
• активность флюса;
• свойства остатков флюса;
• допустимый нагрев изоляции;
• механическая нагрузка на соединение;
• условия эксплуатации;
• назначение электрической цепи.

Такой подход надежнее, чем выбор припоя по одному признаку вроде «подходит для меди».

Чем в итоге паяют медные провода

Для мягкой пайки медных проводников применяются припои преимущественно на основе олова. Они могут быть свинецсодержащими или бессвинцовыми, с добавлением меди, серебра и других компонентов.

Для удаления оксидов используют флюсы. В электротехнических соединениях особенно важны составы, рассчитанные на медь и не оставляющие опасных коррозионно-активных остатков при предусмотренном способе применения.

Канифоль и флюсы на ее основе остаются характерным примером материалов для пайки меди. Более агрессивные кислотные составы требуют значительно большей осторожности из-за риска последующей коррозии.

Сам по себе правильный припой не гарантирует надежность. На качество соединения одновременно влияют состояние меди, температура, смачивание, свойства флюса, механическая нагрузка и назначение проводника.

Для небольших электрических и электронных соединений пайка может быть удобным и эффективным способом формирования контакта. В стационарной электропроводке, клеммных соединениях и нагруженных цепях необходимо дополнительно учитывать конструкцию соединения и технические ограничения. Паяное соединение следует оценивать не только по тому, насколько хорошо припой растекся по меди, но и по тому, как этот участок будет вести себя после многократного нагрева, охлаждения, изгиба и длительной эксплуатации.
