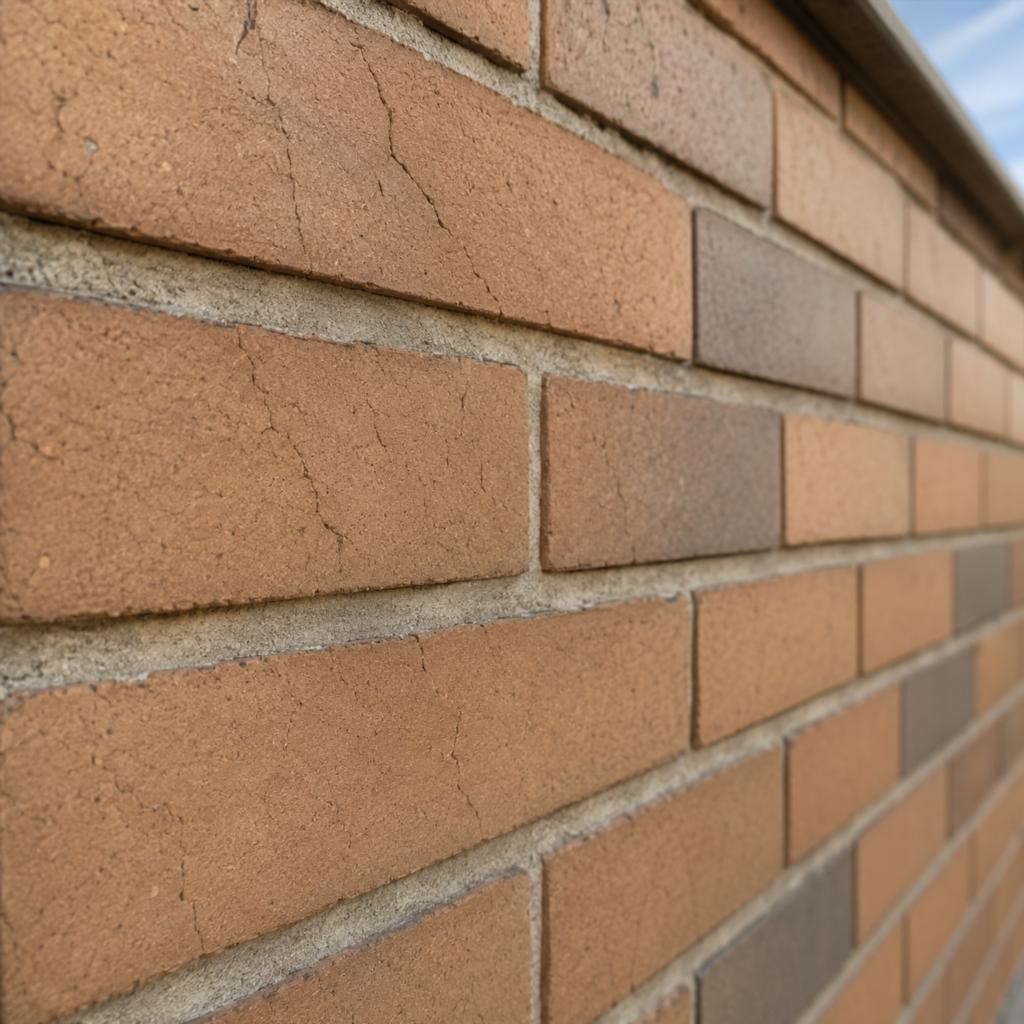

Почему на поверхности облицовочного кирпича появляются микротрещины

Облицовочный кирпич одновременно выполняет защитную и декоративную функцию. Он принимает на себя воздействие осадков, солнечного излучения, мороза, ветра и температурных перепадов, сохраняя внешний вид фасада. Иногда на лицевой поверхности отдельных элементов или целых участков кладки появляются тонкие линии, напоминающие царапины. Это микротрещины — небольшие нарушения структуры материала, которые могут затрагивать только поверхностный слой либо постепенно распространяться вглубь кирпича.

Наличие микротрещин не всегда означает, что кладка утратила прочность. Значение имеют глубина повреждений, их количество, расположение и изменение со временем. Единичная тонкая линия на одном кирпиче и сеть раскрывающихся трещин на значительной площади фасада имеют разное происхождение и требуют разной оценки.

Что называют микротрещинами

К микротрещинам относят узкие нарушения поверхности, которые часто сложно заметить без внимательного осмотра. Они могут выглядеть как короткие прямые линии, разветвлённая сетка или едва различимые полосы возле края кирпича. Иногда повреждение проявляется только после дождя, поскольку влажная поверхность делает его контуры более заметными.

Микротрещины отличаются от крупных конструкционных трещин размером и характером распространения. Обычно они не сопровождаются заметным смещением частей кладки, деформацией швов или изменением геометрии стены. При этом внешне небольшое повреждение может быть начальной стадией более выраженного дефекта, особенно если кирпич постоянно намокает или испытывает повторяющиеся температурные нагрузки.

При осмотре учитывают несколько признаков:

• расположена ли трещина только на лицевой поверхности;
• проходит ли она через весь кирпич;
• повторяется ли сходный дефект на соседних элементах;
• пересекает ли повреждение кладочные швы;
• увеличивается ли его ширина;
• присутствуют ли сколы, шелушение и отслаивание поверхности;
• есть ли рядом следы постоянного увлажнения.

По одному внешнему признаку определить точную причину обычно нельзя. Несколько факторов могут действовать одновременно, постепенно ослабляя поверхностный слой материала.

Производственные причины образования микротрещин

Качество готового кирпича зависит от подготовки сырья, формования, сушки и обжига. Нарушение режима на любом из этих этапов способно привести к появлению внутренних напряжений, которые проявятся сразу после изготовления или уже во время эксплуатации фасада.

Неоднородность сырьевой смеси

Керамический кирпич производят из глинистого сырья с различными добавками. Смесь должна иметь равномерный состав и влажность. Если в массе остаются уплотнённые включения, воздушные полости или частицы с отличающимися свойствами, отдельные участки усаживаются неравномерно.

Во время сушки и нагрева такие зоны изменяют объём с разной скоростью. На границе между ними возникают напряжения, способные образовать тонкие внутренние разрывы. Снаружи они могут выглядеть как короткие микротрещины или сетка на лицевой поверхности.

Слишком быстрое удаление влаги

Перед обжигом сформованные изделия проходят сушку. Влага должна удаляться постепенно, чтобы поверхность и внутренняя часть заготовки уменьшались в объёме равномерно.

При слишком интенсивной сушке наружный слой теряет влагу быстрее, чем центральная часть кирпича. Поверхность начинает сокращаться, пока внутри материал ещё сохраняет прежний объём. Возникающее напряжение может привести к образованию малозаметных трещин.

Некоторые из них сохраняются после обжига, хотя внешне кирпич выглядит целым. При последующем намокании и замораживании такие дефекты могут становиться более выраженными.

Нарушение температурного режима обжига

Во время обжига глинистое сырьё превращается в прочный керамический материал. Температура и продолжительность нагрева должны соответствовать составу массы и размерам изделий.

Недостаточный обжиг может оставить кирпич пористым и менее устойчивым к влаге. Чрезмерный или неравномерный нагрев способен вызвать внутренние деформации, локальное спекание и напряжения. Если разные части изделия нагреваются и остывают неодинаково, на поверхности могут появляться микротрещины.

Дефекты, связанные с производством, нередко имеют повторяющийся характер. Похожие линии обнаруживаются на нескольких кирпичах одной партии, иногда ещё до начала кладочных работ.

Повреждения при перевозке и хранении

Облицовочный кирпич может получить микротрещины после выхода с производства. Материал обладает высокой прочностью при сжатии, но чувствителен к точечным ударам, падениям и неравномерным нагрузкам.

Во время перевозки повреждения возникают при сильной вибрации, смещении поддонов, контакте кирпичей друг с другом или неправильном креплении груза. Удар не всегда приводит к заметному сколу. Внутри элемента может появиться тонкая трещина, которая позднее выйдет на поверхность.

На строительной площадке риск увеличивается при:

• сбрасывании кирпичей с небольшой высоты;
• переноске материала навалом;
• установке поддонов на неровное основание;
• чрезмерном штабелировании;
• длительном хранении без защиты от осадков;
• замерзании намокших изделий.

Повреждения от ударов чаще располагаются возле рёбер, углов и мест контакта с соседними элементами. Они могут сопровождаться небольшими выбоинами или сколами.

Влияние кладочного раствора

Кирпич и раствор работают в составе единой конструкции, но отличаются плотностью, прочностью и способностью изменять размеры. Неправильно подобранная или приготовленная смесь может создавать дополнительные напряжения в облицовке.

Чрезмерно жёсткий раствор

Раствор должен удерживать кирпичи и одновременно воспринимать небольшие деформации кладки. Если после твердения он оказывается значительно жёстче облицовочного материала, напряжения могут передаваться непосредственно на кирпич.

При температурных изменениях и усадке здания более податливый шов частично компенсирует движение элементов. Жёсткий раствор ограничивает такое движение. В результате трещины иногда возникают не в швах, а на поверхности самих кирпичей.

Неравномерная толщина швов

Слишком толстые, тонкие или неодинаковые швы приводят к неравномерному распределению нагрузки. Отдельные кирпичи могут воспринимать повышенное давление, особенно возле проёмов, углов и участков примыкания фасада к другим конструкциям.

Локальное напряжение способно вызвать тонкие трещины возле края или в средней части лицевой поверхности. Сходный результат возможен при неполном заполнении швов, когда нагрузка передаётся через ограниченные участки кирпича.

Загрязнение лицевой поверхности

Попавший на фасад раствор иногда удаляют механическим способом после его затвердевания. Сильное соскабливание, удары металлическим инструментом или применение жёстких абразивов повреждают поверхностный слой.

Такие дефекты внешне похожи на микротрещины, хотя по происхождению могут быть глубокими царапинами или небольшими сколами. Они нарушают структуру лицевой поверхности и облегчают проникновение влаги.

Температурные деформации фасада

Кирпичная облицовка изменяет размеры при нагревании и охлаждении. Летом освещённая солнцем стена может значительно нагреваться, а ночью быстро остывать. Зимой наружная поверхность подвергается морозу, тогда как внутренние слои стены сохраняют более высокую температуру.

Если температурному расширению и сжатию препятствуют соседние конструкции, в кладке накапливаются напряжения. Микротрещины могут появляться:

• возле углов здания;
• вокруг оконных и дверных проёмов;
• рядом с перемычками;
• на длинных непрерывных участках фасада;
• в местах примыкания облицовки к перекрытиям;
• возле жёстко закреплённых элементов.

Особенно заметно температурное воздействие на тёмном кирпиче, который сильнее нагревается под солнечными лучами. Значение имеют ориентация стены, продолжительность освещения, климатические условия и конструктивное устройство фасада.

Влага и циклы замерзания

Пористая структура кирпича позволяет ему впитывать определённое количество воды. Само по себе увлажнение не обязательно приводит к разрушению, если материал соответствует условиям эксплуатации и успевает высыхать. Опасность возникает при постоянном насыщении влагой и повторяющемся замерзании.

Вода, попавшая в поры и уже существующие микроповреждения, при замерзании увеличивается в объёме. Давление на стенки пор постепенно расширяет внутренние дефекты. После нескольких циклов тонкая трещина может стать заметнее, а лицевой слой — начать шелушиться или откалываться.

Источниками постоянного увлажнения бывают:

• неисправные водостоки;
• отсутствие защитных отливов;
• попадание воды с кровли;
• протечки возле проёмов;
• контакт нижних рядов со снегом;
• разбрызгивание воды от отмостки;
• нарушение отвода влаги из воздушного зазора;
• дефекты кладочных швов.

Микротрещины, связанные с влагой, нередко сопровождаются изменением цвета кирпича, высолами, потемнением швов и локальным разрушением поверхности.

Усадка и перемещения строительных конструкций

После строительства здание продолжает испытывать небольшие изменения. Усадка основания, деформация перекрытий, прогиб перемычек и сезонные перемещения конструкций влияют на кирпичную облицовку.

Если движение происходит равномерно и предусмотрено конструкцией, кладка сохраняет целостность. При локальных деформациях часть нагрузки перераспределяется на отдельные участки фасада. Возле проёмов, углов или мест опирания могут появляться микротрещины.

Насторожить должны повреждения, которые:

• образуют выраженную диагональную линию;
• проходят через несколько кирпичей и швов;
• сопровождаются смещением рядов;
• становятся шире;
• появляются одновременно внутри и снаружи здания;
• сочетаются с перекосом проёмов.

Такие признаки выходят за пределы обычного поверхностного дефекта и требуют оценки состояния всей конструкции.

Ошибки при устройстве облицовки

Даже качественный кирпич может растрескаться при неправильном выполнении кладочных работ. Большое значение имеют перевязка, заполнение швов, устройство связей, опирание облицовочного слоя и возможность температурного движения.

Недостаток деформационных промежутков

Длинная кирпичная стена нуждается в возможности незначительно расширяться и сжиматься. Если кладка жёстко зажата между конструкциями, температурные и влажностные изменения создают внутреннее давление.

Сначала на поверхности могут появляться тонкие линии, затем повреждения распространяются через кирпичи и швы. Расположение дефектов зависит от геометрии здания и мест наибольшего сопротивления движению.

Неправильная установка связей

Облицовочный слой соединяют с основной стеной специальными связями. Они должны удерживать фасад и при этом не создавать точечных нагрузок.

Чрезмерно жёсткое крепление, неправильное расположение или недостаточное количество связей может влиять на распределение напряжений. Возле отдельных точек крепления иногда возникают локальные повреждения кирпича.

Недостаточное опирание кирпича

Кирпич должен иметь надёжное и равномерное основание. Если часть элемента выступает за край опоры или опирается только на небольшую площадь, нагрузка распределяется неравномерно. В нижней части кладки могут появляться трещины, сколы и разрушение рёбер.

Механические воздействия после завершения работ

Готовый фасад может повреждаться при установке навесного оборудования, козырьков, осветительных приборов, водосточных труб и других элементов. Бурение возле края кирпича, сильное затягивание крепежа или ударные нагрузки создают локальные напряжения.

Микротрещины также возникают при контакте фасада с лестницами, строительными лесами, техникой и инструментом. Иногда повреждение появляется после ремонта кровли, монтажа окон или прокладки коммуникаций.

Характерным признаком механического происхождения служит локальность дефекта. Трещина обычно находится рядом с отверстием, креплением, сколом или следом удара.

Почему микротрещины могут долго оставаться незаметными

Тонкие повреждения не всегда обнаруживаются сразу после их появления. На сухой поверхности они могут сливаться с фактурой и цветовым рисунком кирпича. После дождя вода проникает в углубление, из-за чего линия темнеет и выделяется.

Зимой дефект иногда проявляется сильнее из-за замерзания влаги. Весной становятся заметны шелушение и небольшие сколы. На глазурованной или гладкой поверхности трещины обычно видны лучше, чем на рельефном кирпиче.

Заметность повреждения зависит от освещения. При боковом солнечном свете даже небольшой перепад поверхности отбрасывает тень, тогда как при рассеянном освещении линия почти исчезает.

Как оценивают характер повреждений

Для общей оценки важен не только внешний вид отдельной микротрещины, но и состояние всего участка фасада. Осматривают соседние кирпичи, швы, примыкания, проёмы и элементы отвода воды.

Особое внимание обращают на динамику дефекта. Стабильная тонкая линия, которая не меняется несколько лет, отличается от повреждения, увеличивающегося после каждого холодного сезона. Полезную информацию даёт сопоставление фотографий, сделанных с одинакового расстояния и при сходном освещении.

Признаками более серьёзного развития проблемы могут быть:

• увеличение длины и ширины трещин;
• появление новых повреждений рядом;
• отслаивание лицевой части кирпича;
• выпадение фрагментов;
• разрушение кладочных швов;
• постоянное намокание участка;
• деформация ряда;
• прохождение трещины через несколько элементов.

Закрашивание или поверхностное заполнение линии не позволяет установить её происхождение. Если причина связана с влажностью, движением конструкции или неравномерной нагрузкой, внешний дефект может появиться снова.

Микротрещины как результат нескольких факторов

Повреждение облицовочного кирпича редко формируется под воздействием только одной причины. Незаметная производственная трещина может расшириться из-за намокания. Небольшой скол после перевозки становится местом проникновения воды. Температурные деформации усиливаются при отсутствии возможности свободного движения кладки.

Распространённый сценарий включает несколько этапов: кирпич получает начальное микроповреждение, фасад регулярно увлажняется, вода проникает в поры, мороз расширяет дефект, а последующие температурные колебания поддерживают его развитие. Снаружи результат выглядит как внезапно появившаяся трещина, хотя процесс мог продолжаться несколько сезонов.

Когда микротрещины требуют особого внимания

Единичные неглубокие линии без изменений поверхности могут оставаться преимущественно внешним дефектом. Более тщательная оценка нужна, когда повреждения массовые, развиваются со временем или сочетаются с другими признаками неблагополучия кладки.

Нельзя оставлять без внимания ситуации, при которых микротрещины:

• распространяются на большую площадь;
• проходят через кирпич и растворные швы;
• появляются вокруг нескольких проёмов;
• сопровождаются выпучиванием облицовки;
• находятся на постоянно мокром участке;
• приводят к отслаиванию лицевой поверхности;
• заметно увеличиваются после зимы;
• сочетаются с деформацией других элементов здания.

Причину устанавливают по совокупности признаков, а не по форме одной линии. Оцениваются свойства кирпича, качество раствора, условия хранения и монтажа, режим увлажнения, особенности конструкции и характер перемещений стены.

Заключение

Микротрещины на облицовочном кирпиче могут возникать ещё при изготовлении материала, во время перевозки, хранения, кладочных работ или эксплуатации здания. Их появлению способствуют неоднородность сырья, нарушение сушки и обжига, механические удары, жёсткий раствор, температурные деформации, постоянное увлажнение и перемещения строительных конструкций.

Значение имеет не только наличие тонкой линии, но и её расположение, глубина, распространённость и изменение со временем. Поверхностный дефект одного кирпича не равнозначен трещине, пересекающей большой участок фасада. Комплексная оценка позволяет отделить локальное повреждение от признаков процессов, способных повлиять на долговечность облицовочной кладки.
