Система подключения водяного тёплого пола: из каких элементов она состоит и как они работают вместе

Водяной тёплый пол — это не просто трубы, уложенные под напольным покрытием. Чтобы поверхность нагревалась равномерно, температура оставалась управляемой, а система отопления работала устойчиво, требуется целый комплекс взаимосвязанных элементов. В него входят контуры тёплого пола, распределительный узел, регулирующая арматура, средства управления, циркуляционное оборудование и источник тепла.

Конкретный состав оборудования зависит от устройства отопления дома, характеристик источника тепла и требований к регулированию. При этом общий принцип остаётся неизменным: теплоноситель должен поступить в напольные контуры, пройти по ним с предсказуемым расходом, передать часть тепла конструкции пола и вернуться обратно в отопительную систему.

Понимание назначения основных узлов помогает оценить проект ещё до монтажа и заметить решения, которые могут усложнить эксплуатацию.

Как устроена система водяного тёплого пола

Основой системы служат замкнутые трубопроводные контуры, находящиеся внутри конструкции пола. По трубам циркулирует нагретый теплоноситель. Тепло передаётся окружающему материалу, затем распространяется по поверхности пола и поступает в помещение.

Одного трубопровода для полноценной работы недостаточно. Необходимо организовать подачу теплоносителя сразу в несколько контуров, контролировать его движение и согласовать напольное отопление с остальной системой дома.

Обычно в системе можно выделить несколько функциональных частей:

• источник тепла;
• трубопроводы подачи и обратного движения теплоносителя;
• коллекторный узел;
• отдельные контуры тёплого пола;
• запорную и регулирующую арматуру;
• средства контроля расхода и температуры;
• циркуляционное оборудование, если оно предусмотрено проектом;
• элементы автоматического регулирования.

Не каждый объект содержит абсолютно одинаковый набор компонентов. Например, устройство системы с низкотемпературным источником тепла может заметно отличаться от решения, где тёплый пол является частью более сложной отопительной сети.

Источник тепла и его роль

Источник тепла нагревает теплоноситель, который затем поступает в отопительную систему. Для водяного пола важна не только способность источника вырабатывать необходимое количество тепла, но и возможность работать совместно с низкотемпературным отоплением.

Поверхность пола не должна превращаться в чрезмерно горячий нагреватель. Напольная система рассчитана на относительно мягкую и распределённую теплоотдачу. По этой причине режим работы теплоносителя для неё отличается от режимов, характерных для некоторых других отопительных приборов.

Совместимость источника тепла и тёплого пола оценивают ещё на этапе проектирования. Учитываются особенности регулирования температуры, схема отопления здания, наличие других отопительных контуров и возможности оборудования.

Если в доме одновременно работают радиаторы и водяной тёплый пол, требования к режимам этих систем могут различаться. В таком случае распределительная и регулирующая часть приобретает особенно большое значение.

Что представляет собой контур тёплого пола

Контуром называют участок трубы, по которому теплоноситель проходит под поверхностью пола и возвращается в распределительный узел.

В одном помещении может находиться один или несколько контуров. В больших домах их число бывает значительным. Все они должны работать как части одной системы, но при этом условия у разных контуров могут отличаться.

На их тепловую работу влияют:

• площадь обслуживаемой зоны;
• конструкция пола;
• характеристики трубы;
• тепловые потери помещения;
• тип напольного покрытия;
• расположение помещения внутри здания;
• режим использования комнаты;
• температура теплоносителя;
• сопротивление движению жидкости.

Именно из-за этих различий тёплый пол обычно не рассматривается как одна длинная труба. Разделение системы на контуры позволяет распределять тепло между помещениями и управлять отдельными зонами.

Почему равномерность нагрева зависит не только от укладки труб

Даже правильно сформированные контуры не гарантируют одинаковую теплоотдачу сами по себе. Теплоноситель движется по пути, сопротивление которого зависит от множества факторов.

Если распределение расхода между ветвями не соответствует условиям их работы, одна зона может получать больше теплоносителя, другая — меньше. Это отражается на скорости прогрева и тепловом комфорте.

Поэтому в системе появляется узел, способный объединять контуры и распределять поток между ними.

Коллектор как центр распределения теплоносителя

Коллекторный узел — одна из ключевых частей водяного тёплого пола. Он связывает общие трубопроводы отопительной системы с отдельными напольными контурами.

Упрощённо его работа выглядит так: по одной части коллектора теплоноситель распределяется между контурами, а по другой собирается после прохождения через них.

Главное преимущество такого устройства состоит в возможности работать с каждым контуром как с отдельной ветвью.

В зависимости от комплектации на коллекторе могут находиться:

• устройства регулирования потока;
• элементы перекрытия отдельных ветвей;
• средства контроля;
• исполнительные механизмы автоматического управления;
• сервисные элементы.

Комплектация определяется задачами конкретной отопительной системы. Сам по себе коллектор не заменяет проектирование и не исправляет ошибки в подборе остальных компонентов, но обеспечивает удобную точку распределения и регулирования.

Зачем контролировать расход по контурам

Количество проходящего теплоносителя непосредственно влияет на перенос тепла. Если разные ветви системы находятся в неодинаковых условиях, свободное распределение потока не обязательно будет соответствовать тепловым потребностям помещений.

Контроль расхода позволяет согласовать работу контуров между собой.

Это особенно заметно в домах, где помещения отличаются по площади, расположению и назначению. Например, зона с большой площадью остекления испытывает иные тепловые нагрузки, чем внутреннее помещение с небольшими наружными стенами.

Задача регулирования состоит не в том, чтобы сделать все ветви одинаковыми, а в том, чтобы обеспечить их согласованную работу в составе общей системы.

Зачем системе циркуляция

Теплоноситель не просто находится внутри труб. Для постоянной передачи тепла он должен циркулировать между источником тепла и напольными контурами.

Движение жидкости обеспечивает перепад давления, создаваемый циркуляционным оборудованием отопительной системы.

В одних проектах возможностей общего оборудования достаточно для работы напольного отопления. В других применяют отдельные узлы. Это зависит от гидравлической структуры отопления, характеристик оборудования и способа объединения различных отопительных зон.

Наличие насоса само по себе ещё не говорит о качестве системы. Важнее соответствие всего оборудования общей гидравлической концепции.

Неправильно согласованные элементы могут проявляться в виде нестабильного прогрева, шума, трудностей с регулированием или различий температуры между помещениями.

Что такое смесительный узел

Не во всех системах теплоноситель от источника тепла может напрямую использоваться в напольных контурах.

Если другие части отопления работают с более высокой температурой, может потребоваться отдельный способ подготовки теплоносителя для тёплого пола. Для этого используются смесительные решения.

Их общий принцип состоит в формировании подходящего температурного режима для низкотемпературного контура.

Важно различать сам принцип и конкретную схему реализации. Состав оборудования зависит от устройства всей отопительной системы, поэтому универсальная конфигурация для любого дома отсутствует.

Когда смесительное оборудование особенно важно

Потребность в отдельном регулировании возникает при сочетании отопительных систем с разными рабочими режимами.

Характерный пример — дом, в котором одновременно используются радиаторное отопление и напольные контуры. Радиаторы и тёплый пол передают тепло разными способами, поэтому требования к теплоносителю могут различаться.

Если же источник тепла способен непосредственно работать в режиме, подходящем для напольного отопления, устройство системы может выглядеть иначе.

Именно поэтому наличие или отсутствие определённого узла нельзя рассматривать отдельно от общей схемы отопления.

Запорная и регулирующая арматура

В трубопроводной системе необходимо управлять потоками теплоносителя. Для этого применяются различные виды арматуры.

Запорные устройства позволяют изолировать отдельную часть оборудования при обслуживании или изменении режима работы. Регулирующие элементы предназначены для изменения потока и взаимодействуют с системой управления.

Функции этих деталей различаются, хотя внешне некоторые из них могут быть похожи.

Грамотно спроектированный узел позволяет обслуживать отдельные компоненты без лишнего вмешательства в остальную систему и даёт возможность контролировать работу отдельных ветвей.

Избыточное количество арматуры тоже не является преимуществом. Каждый дополнительный компонент увеличивает сложность системы, создаёт дополнительные соединения и требует понятной функции.

Автоматическое управление тёплым полом

В простом варианте водяной тёплый пол может работать с относительно постоянными настройками. В более развитых системах используется зональное регулирование.

Его задача — учитывать различия между помещениями и изменяющуюся потребность в тепле.

Система автоматического управления может включать комнатные устройства контроля температуры и исполнительные элементы, влияющие на работу отдельных контуров.

Типичная логика заключается в том, что помещение передаёт сигнал о потребности в тепле, после чего система изменяет состояние соответствующей зоны.

Такое регулирование помогает разделить дом на независимые или частично независимые тепловые зоны.

Почему управление тёплым полом отличается от управления радиаторами

Конструкция пола обладает заметной тепловой инерцией. Нагретая стяжка или другая массивная конструкция продолжает отдавать тепло даже после изменения режима подачи теплоносителя.

По этой причине реакция помещения может быть более медленной, чем при использовании отопительных приборов с небольшой тепловой массой.

Автоматика должна работать с учётом этой особенности. Попытка заставить массивный пол реагировать мгновенно не соответствует физике системы.

Важна не скорость изменения температуры сама по себе, а стабильность и предсказуемость теплового режима.

Подающая и обратная части системы

В отопительном контуре можно условно выделить подающую и обратную линии.

По подающей линии теплоноситель поступает к распределительному узлу и далее к напольным контурам. После прохождения труб он возвращается через обратную часть системы.

Разница между состоянием теплоносителя на входе и выходе связана с передачей тепла помещению.

Работа этих линий позволяет судить о поведении системы, но отдельные температурные показатели без знания проекта не дают полной картины. Для оценки важны сразу несколько факторов: режим источника тепла, расход, характеристики контуров, состояние здания и фактическая тепловая нагрузка.

Воздух в системе и сервисные элементы

Замкнутая водяная система чувствительна к наличию воздуха. Воздушные скопления способны ухудшать циркуляцию и мешать нормальной работе отдельных участков.

Поэтому отопительные системы предусматривают технические средства для удаления воздуха и обслуживания теплоносителя.

Коллекторные узлы также могут комплектоваться компонентами, предназначенными для заполнения, опорожнения или обслуживания отдельных частей системы.

Такие элементы не участвуют непосредственно в обогреве помещения, но важны для эксплуатации оборудования.

Удобство обслуживания часто недооценивают на стадии проектирования. После завершения отделки доступ к инженерным системам становится ограниченным, поэтому расположение обслуживаемых компонентов имеет практическое значение.

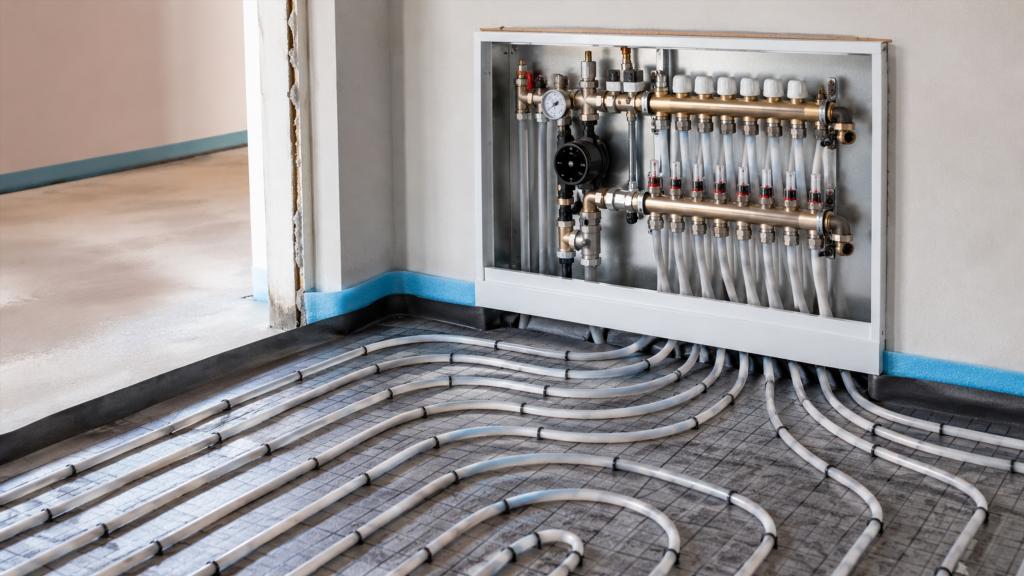

Коллекторный шкаф и доступ к оборудованию

Распределительное оборудование обычно размещают так, чтобы к нему сохранялся доступ.

Закрывать коллектор необслуживаемой отделкой нежелательно. В системе имеются соединения, регулирующие устройства и исполнительные элементы, которые могут потребовать проверки или обслуживания.

При выборе места учитывают не только внешний вид интерьера. Важны доступность, возможность осмотра и удобство подключения контуров.

Удачное размещение помогает избежать ненужного усложнения трасс и облегчает эксплуатацию системы после завершения ремонта.

Как водяной тёплый пол взаимодействует с другими отопительными приборами

Водяной пол может быть основным способом обогрева помещения или работать вместе с другими отопительными приборами.

При комбинированном отоплении система становится сложнее, поскольку разные потребители тепла могут иметь разные гидравлические и температурные характеристики.

Требуется согласовать:

• потребности отдельных отопительных зон;
• температурные режимы;
• движение теплоносителя;
• возможности источника тепла;
• работу автоматики;
• взаимодействие нескольких циркуляционных участков.

Ошибочно воспринимать тёплый пол как дополнительную ветку, которую достаточно механически присоединить к существующим трубам. Его работа влияет на общую отопительную систему, а параметры основной системы влияют на него.

Почему схема подключения зависит от типа отопления

Внешне водяные полы в разных домах могут выглядеть одинаково: трубы находятся в полу, в техническом шкафу расположен коллектор, помещения прогреваются от поверхности.

Внутренняя организация при этом может заметно различаться.

Причина заключается в том, что тёплый пол является частью более крупной инженерной системы. На её устройство влияют источник тепла, наличие других потребителей, способы регулирования, гидравлические характеристики и требования владельца к управлению помещениями.

Поэтому нельзя оценивать отдельный коллектор или насос без понимания того, с чем именно они взаимодействуют.

Типичные ошибки восприятия системы подключения

Некоторые проблемы появляются ещё до монтажа из-за слишком упрощённого представления о работе водяного пола.

«Главное — правильно уложить трубу»

Расположение труб действительно влияет на передачу тепла, но не решает вопрос распределения теплоносителя, регулирования и взаимодействия с источником тепла.

Хорошо выполненная напольная часть не компенсирует недостатки остальных узлов.

«Чем больше оборудования, тем надёжнее»

Лишние компоненты не делают систему автоматически лучше. Каждый элемент должен выполнять определённую функцию.

Неоправданное усложнение повышает количество соединений, затрудняет диагностику и увеличивает требования к настройке.

«Все контуры должны работать одинаково»

Контуры обслуживают разные помещения и могут находиться в разных условиях. Цель системы заключается в согласованной теплоотдаче, а не в механической идентичности всех ветвей.

«Автоматика исправит любые недостатки»

Управление может корректировать работу нормально спроектированной системы, но не заменяет правильную гидравлическую организацию, подходящий источник тепла и корректное распределение теплоносителя.

«Если пол нагревается, система работает правильно»

Сам факт нагрева ещё не показывает качество работы. Важны равномерность, управляемость, отсутствие нежелательных температурных колебаний и устойчивое взаимодействие всех частей отопления.

Что влияет на комфорт в помещениях

Ощущение тепла зависит не только от температуры поверхности пола.

На результат влияют теплопотери здания, наружная температура, качество утепления, площадь остекления, напольное покрытие, тепловая инерция конструкции и режим эксплуатации помещения.

Например, массивный пол может долго нагреваться и затем долго отдавать накопленное тепло. Это нормальное физическое свойство конструкции, а не обязательно признак неисправности.

Напольное покрытие также участвует в передаче тепла. Материалы отличаются теплопроводностью и способны менять характер теплоотдачи поверхности.

Таким образом, система подключения отвечает за доставку и распределение теплоносителя, но конечный результат формируется всей конструкцией здания.

Какие признаки указывают на необходимость более внимательной оценки проекта

До начала работ полезно обратить особое внимание на систему, если предполагается сочетание нескольких типов отопления, большое количество контуров или независимое регулирование множества помещений.

Дополнительной оценки требуют ситуации, когда:

• источник тепла должен обслуживать несколько систем с различными режимами;
• помещения значительно различаются по площади и теплопотерям;
• планируется зональное управление;
• тёплый пол присутствует на нескольких этажах;
• отопление уже существует и к нему добавляется новая напольная система;
• коллектор невозможно разместить в удобном и доступном месте;
• состав оборудования выбран без предварительной оценки взаимодействия всех узлов.

Такие особенности не означают, что устройство водяного пола невозможно. Они показывают, что система должна рассматриваться как единое инженерное решение.

Что стоит уточнить у специалиста до монтажа

При обсуждении проекта полезнее спрашивать не только стоимость или количество оборудования, но и назначение предлагаемых элементов.

Стоит выяснить:

• каким образом тёплый пол согласуется с источником тепла;
• как распределяется теплоноситель между контурами;
• предусмотрено ли отдельное регулирование помещений;
• зачем в проекте нужен каждый дополнительный насос или регулирующий элемент;
• каким образом будет контролироваться температура;
• останется ли доступ к обслуживаемому оборудованию после отделки;
• как система будет взаимодействовать с другими отопительными приборами;
• какие компоненты потребуют периодического обслуживания;
• как будет организовано управление отоплением при разных режимах эксплуатации дома.

Хорошо разработанная система обычно поддаётся понятному объяснению: у каждого узла есть конкретная функция, а взаимосвязь компонентов можно проследить от источника тепла до каждого помещения.

Почему водяной тёплый пол нужно рассматривать как единую систему

Надёжность напольного отопления определяется не отдельным компонентом, а согласованностью всех частей.

Источник тепла должен обеспечивать подходящий режим. Циркуляционная часть — поддерживать движение теплоносителя. Коллектор — распределять поток между ветвями. Регулирующая арматура — обеспечивать управление. Контуры — передавать тепло конструкции пола. Автоматика — корректировать тепловой режим помещений.

Нарушение этой связи может привести к ситуации, когда дорогое оборудование присутствует, а отопление остаётся неудобным или плохо управляемым.

Грамотно организованная система подключения, напротив, работает незаметно для владельца: помещения прогреваются равномерно, режим можно контролировать, отдельные зоны не мешают друг другу, а основные технические компоненты остаются доступными для проверки и обслуживания.

Водяной тёплый пол имеет смысл оценивать не как набор труб и фитингов, а как полноценную часть инженерной системы дома. Такой подход позволяет лучше понимать назначение оборудования, отличать действительно необходимые элементы от необоснованного усложнения и предметно обсуждать будущую систему отопления с проектировщиком или монтажной организацией.
