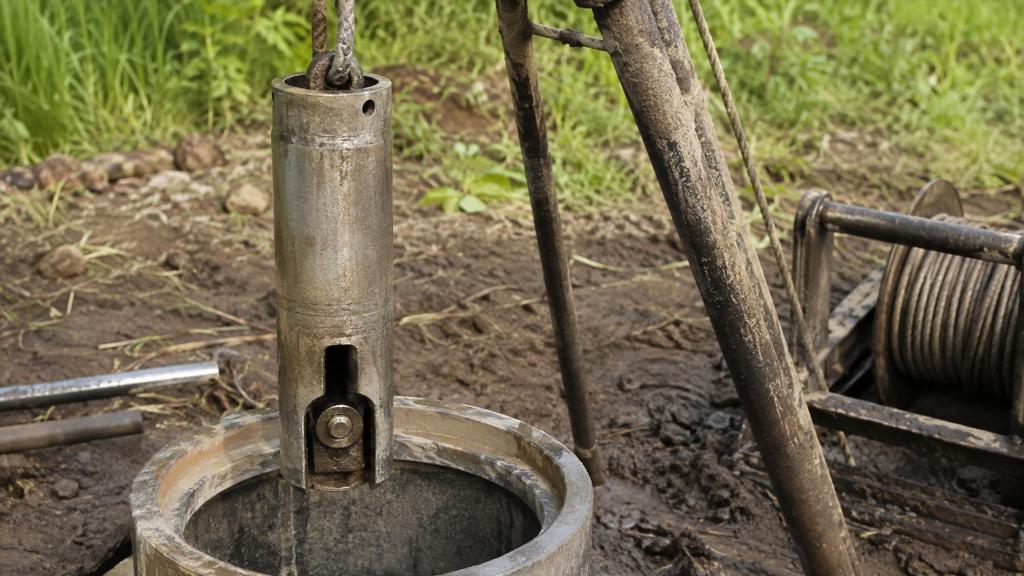

Самодельная желонка для скважины: особенности конструкции, ограничения и типичные причины неудачной работы

Желонка относится к простым по принципу действия приспособлениям, которые применяют при работе со скважинами для захвата и подъема рыхлого материала. Внутрь корпуса попадает песок, ил, мелкие частицы грунта и другие отложения, после чего содержимое извлекают на поверхность. Простота устройства часто создает впечатление, что самодельный вариант почти ничем не отличается от заводского. На практике результат зависит не только от наличия металлической трубы и клапана, но и от сочетания массы, геометрии, подвижности деталей, прочности соединений и соответствия конструкции условиям конкретной скважины.

Рассматривать желонку своими руками полезнее не как универсальное самодельное приспособление, а как техническое устройство с довольно узкой областью применения. Ошибки в его конструкции могут привести не только к низкой производительности, но и к заклиниванию инструмента, повреждению обсадной колонны или потере желонки внутри скважины.

Что представляет собой желонка

В наиболее общем виде желонка — это вытянутый полый корпус с нижней частью, предназначенной для захвата рыхлого материала. При перемещении устройства внутри скважины грунт или осадок попадает в корпус и удерживается там до подъема.

Основными элементами конструкции обычно являются:

• металлический корпус;
• рабочая нижняя часть;
• клапанный или другой удерживающий механизм;
• узел крепления тягового элемента;
• элементы, воспринимающие ударные и растягивающие нагрузки.

Конкретное исполнение может заметно различаться. Существуют конструкции с шаровым клапаном, створкой и другими вариантами перекрытия внутреннего канала. Встречаются и решения без сложного клапанного механизма, однако область их эффективного использования уже.

Назначение деталей остается одинаковым: корпус должен принимать материал, нижняя часть — обеспечивать его поступление внутрь, а удерживающий элемент — препятствовать обратному выпадению при подъеме.

Почему простая конструкция не всегда хорошо работает

Желонка выглядит технологически несложно, но внутри скважины одновременно действуют несколько факторов. Устройство перемещается в ограниченном пространстве, сталкивается с рыхлым грунтом и отложениями, испытывает ударные нагрузки и постоянно контактирует с водой.

Даже небольшое несоответствие геометрии может заметно изменить работу приспособления. Слишком свободное перемещение уменьшает эффективность захвата материала, а чрезмерно малый зазор повышает вероятность контакта со стенками обсадной трубы.

Не менее важна работа клапана. Он должен свободно пропускать материал внутрь и удерживать его при обратном движении. Если механизм загрязняется, перекошен или плохо соответствует форме корпуса, часть содержимого будет выпадать.

На результат влияют и свойства самих отложений. То, что сравнительно хорошо захватывает песчаную смесь, может значительно хуже вести себя при работе с плотным слежавшимся осадком или крупными включениями.

Какие особенности конструкции имеют наибольшее значение

Корпус

Корпус выполняет сразу несколько функций. Он образует внутренний объем для накопления извлеченного материала, направляет движение устройства и принимает значительную часть механической нагрузки.

Для него особенно важны:

• достаточная жесткость;
• ровная геометрия;
• отсутствие значительных деформаций;
• надежность всех соединений;
• отсутствие выступающих деталей, способных цепляться за элементы скважины.

Деформированный корпус может двигаться неравномерно. Даже если на поверхности небольшое искривление кажется несущественным, в ограниченном пространстве обсадной колонны оно способно стать причиной постоянного трения или заклинивания.

Нижняя рабочая часть

Нижний край непосредственно взаимодействует с осадком. От его состояния зависит, насколько хорошо рыхлый материал сможет попадать внутрь корпуса.

Слишком массивная или грубо выполненная рабочая часть может создавать дополнительные нагрузки на скважину. Слабая, напротив, быстрее деформируется при регулярном контакте с твердыми включениями.

Особое значение имеет симметрия. Перекошенная нижняя часть заставляет устройство отклоняться от оси и увеличивает вероятность контакта со стенками.

Клапан

Клапанный механизм определяет, останется ли захваченный материал внутри после начала подъема.

К нему предъявляются противоречивые требования. Он должен достаточно свободно открываться, когда смесь поступает внутрь, но уверенно закрываться при обратном движении. Слишком тяжелый или тугой элемент ухудшает наполнение. Чрезмерно свободный механизм иногда не обеспечивает надежного удержания содержимого.

Еще одна характерная проблема — загрязнение. Песок и мелкие частицы способны попадать между подвижными деталями. Из-за этого клапан постепенно теряет подвижность или перестает полностью закрываться.

Верхнее крепление

Узел, за который удерживается желонка, воспринимает значительную нагрузку. Его состояние критично не только для удобства работы, но и для возможности последующего извлечения устройства.

Особенно опасны решения, в которых нагрузка приходится на небольшой участок тонкого металла или на соединение с недостаточной механической прочностью. Усталостные повреждения могут накапливаться незаметно, а разрушение проявиться уже во время эксплуатации.

Чем отличаются основные типы желонок

Варианты с шаровым клапаном

В таких конструкциях перекрывающим элементом служит свободно перемещающийся шар. При поступлении смеси он смещается, открывая проход внутрь корпуса, а при обратном движении перекрывает отверстие.

У решения есть несколько характерных особенностей:

• сравнительно простая кинематика;
• небольшое количество подвижных соединений;
• чувствительность к соответствию шара и посадочной части;
• зависимость работы от загрязнения и состояния внутренних поверхностей.

Само наличие шара еще не гарантирует надежную работу. Если его движение ограничено или форма сопрягаемых элементов выполнена плохо, клапан может закрываться неполностью.

Створчатые решения

Другой вариант основан на подвижной заслонке или створке.

Такая схема позволяет организовать достаточно большое проходное сечение, но имеет больше элементов, способных изнашиваться или повреждаться. Ось, шарнир и сама створка работают в загрязненной среде, поэтому подвижность механизма со временем может ухудшаться.

Простые конструкции без развитого клапанного механизма

Максимально упрощенные устройства иногда используют в условиях, где материал способен удерживаться внутри за счет особенностей формы и движения. Их эффективность сильнее зависит от характера отложений.

Основное достоинство таких решений — отсутствие сложных подвижных деталей. Главный недостаток — меньшая универсальность.

От чего зависит эффективность работы

Производительность желонки нельзя оценивать только по ее внешнему виду. Даже массивное и прочное устройство может работать неудовлетворительно, если оно плохо соответствует условиям скважины.

На эффективность влияют свойства извлекаемого материала.

Сыпучий песок, водонасыщенный осадок, ил и плотная смесь ведут себя по-разному. Одни легко проходят через входное отверстие, другие образуют пробки или плохо заполняют корпус.

Имеет значение состояние скважины. Неровности, деформации, посторонние предметы и сужения способны мешать свободному движению приспособления.

Важна и вместимость корпуса. Большой внутренний объем кажется преимуществом, однако увеличение размеров одновременно изменяет массу устройства и нагрузку на крепление.

Эффективность определяется не одной характеристикой, а согласованностью всей конструкции.

Почему самодельная желонка может плохо наполняться

Одна из распространенных ситуаций — устройство опускается и поднимается, но количество извлеченного материала остается небольшим.

Причины могут быть разными:

• клапан открывается недостаточно свободно;
• внутренний проход частично перекрыт;
• грунт плохо проникает в корпус;
• материал слишком плотный для выбранной конструкции;
• клапан закрывается раньше нормального заполнения;
• корпус движется с сильным сопротивлением;
• рабочая часть деформирована.

Низкое наполнение не всегда связано с недостаточной массой устройства. Попытка компенсировать плохую работу простым увеличением веса способна усилить нагрузки, не устранив основной дефект.

Почему содержимое выпадает при подъеме

Если желонка заполняется, но значительная часть материала возвращается обратно, наиболее вероятная зона проблемы — механизм удержания.

Характерными причинами становятся:

• неполное закрытие клапана;
• попадание песка между сопрягаемыми поверхностями;
• перекос подвижного элемента;
• износ посадочной поверхности;
• слишком большое свободное перемещение клапана;
• деформация корпуса возле рабочего узла.

Иногда потеря содержимого связана не с одной неисправностью, а с сочетанием небольших дефектов. К примеру, небольшой перекос корпуса вместе с загрязнением клапана может заметно ухудшить герметичность.

Заклинивание — одна из самых серьезных проблем

Потеря подвижности желонки внутри скважины относится к наиболее неприятным последствиям неправильного выбора или изготовления конструкции.

Причинами могут стать:

• чрезмерные наружные размеры;
• искривленный корпус;
• выступающие сварные соединения;
• деформация рабочей части;
• контакт с поврежденным участком обсадной колонны;
• попадание крупного включения между корпусом и стенкой;
• перекос инструмента при движении.

Особенно нежелательны наружные выступы. На открытой поверхности они могут выглядеть безобидно, но внутри трубы способны зацепиться за стык, неровность или поврежденный участок.

Безопасная конструкция должна оцениваться не только по способности захватывать грунт, но и по возможности свободного извлечения.

Почему увеличение массы не всегда полезно

Существует распространенное представление, что тяжелая желонка обязательно работает лучше. Масса действительно влияет на взаимодействие устройства с отложениями, но ее нельзя рассматривать отдельно от прочности всей системы.

При увеличении массы одновременно возрастают:

• нагрузки на верхнее крепление;
• нагрузка на тяговый элемент;
• энергия контакта с нижней частью скважины;
• последствия возможного перекоса;
• сложность контролируемого перемещения.

Избыточно тяжелое устройство способно создавать проблемы, которые не компенсируются более интенсивным воздействием на грунт.

Надежность здесь важнее стремления получить максимально тяжелую конструкцию.

Требования к качеству соединений

Самодельная желонка обычно включает детали, соединенные сваркой или другими механическими способами. Именно места соединений часто становятся наиболее нагруженными участками.

Особого внимания заслуживают зоны возле:

• верхнего крепления;
• клапанного узла;
• нижней рабочей части;
• дополнительных усилений.

Поверхностно целый шов не всегда означает достаточную механическую надежность. Важна не только прочность самого соединения, но и отсутствие перекосов, прожогов, резких концентраторов напряжений и выступающих элементов.

Разрушение верхнего узла особенно опасно, поскольку после него корпус может остаться внутри скважины.

Самодельная и готовая желонка: в чем разница подходов

Самодельный вариант привлекает возможностью адаптировать устройство к имеющимся условиям и использовать доступные материалы. Одновременно качество результата полностью зависит от правильности конструкции и изготовления.

К преимуществам самостоятельного решения обычно относят:

• возможность подобрать общую конфигурацию под конкретную задачу;
• ремонтопригодность простых конструкций;
• отсутствие необходимости искать редкий готовый тип устройства;
• возможность визуально контролировать качество используемых деталей.

Недостатки также существенны:

• трудно заранее оценить работу клапана;
• возможны ошибки геометрии;
• неизвестна фактическая прочность соединений;
• нет гарантированной повторяемости характеристик;
• возрастает вероятность заклинивания из-за выступов и деформаций.

Готовое изделие тоже не является универсальным. Оно должно соответствовать условиям применения. Разница заключается в том, что у серийного устройства геометрия и конструктивные элементы обычно повторяются от экземпляра к экземпляру, тогда как свойства самодельной желонки приходится оценивать индивидуально.

Какие признаки указывают на неудачную конструкцию

Проблемы часто проявляются еще до серьезной неисправности. Насторожить должны повторяющиеся отклонения в работе:

• корпус регулярно задевает стенки;
• устройство перемещается рывками;
• клапан периодически остается открытым;
• объем извлекаемого материала резко уменьшился;
• крепление заметно деформируется;
• рабочая часть теряет форму;
• после подъема внутри почти не остается осадка;
• появляются новые вмятины или искривления корпуса.

Продолжение эксплуатации при таких признаках увеличивает риск более серьезного повреждения.

Какие ошибки встречаются чаще всего

Ориентация только на внешний диаметр

Желонку иногда оценивают преимущественно по тому, помещается ли она в обсадную трубу. Этого недостаточно. Важно учитывать возможные неровности, стыки, деформации и выступающие детали самого устройства.

Избыточное усложнение клапана

Чем больше мелких подвижных элементов находится в загрязненной водной среде, тем выше вероятность, что один из них потеряет подвижность. Сложная система не обязательно работает эффективнее простой.

Недостаточное внимание к верхнему узлу

Рабочая часть обычно получает больше внимания, поскольку именно она взаимодействует с грунтом. Между тем отказ верхнего крепления способен привести к потере всего устройства.

Попытка решить любую проблему увеличением веса

Большая масса не исправляет перекошенный клапан, неровный корпус или плохую геометрию входного отверстия. Она только меняет характер механических нагрузок.

Игнорирование состояния скважины

Иногда причина плохого движения находится не в желонке. Повреждения обсадной колонны, посторонние включения и другие дефекты способны сделать даже исправное устройство неподходящим для конкретной ситуации.

Когда желонка вообще бывает уместна

Желонка связана прежде всего с механическим извлечением рыхлого материала. Ее применение имеет смысл там, где материал способен поступать внутрь корпуса и удерживаться до подъема.

Она значительно менее универсальна, чем кажется. Устройство не заменяет диагностику состояния скважины и не устраняет причины постоянного поступления песка, разрушения элементов конструкции или других неисправностей.

Если загрязнение появляется снова и снова, важно различать удаление накопившегося материала и устранение источника проблемы. Желонка может воздействовать на последствия, но не обязательно решает причину их появления.

Что оценивать перед использованием самодельного устройства

Полезно рассматривать желонку как единую систему, а не набор отдельных металлических деталей. Значение имеют:

• прямолинейность корпуса;
• свободное движение клапана;
• отсутствие опасных наружных выступов;
• состояние крепления;
• характер предполагаемых отложений;
• возможность беспрепятственного движения внутри скважины;
• общее состояние обсадной конструкции;
• отсутствие видимых деформаций после предыдущей работы.

Особое внимание требуется в ситуации, когда параметры самой скважины неизвестны или ее состояние вызывает сомнения. Самодельное устройство не должно использоваться как способ экспериментальной проверки проходимости, если его заклинивание способно создать еще более сложную проблему.

Когда лучше отказаться от экспериментов

Работа желонки связана с массивным металлическим предметом, перемещающимся внутри узкого технического сооружения. Ошибка может иметь последствия, которые значительно сложнее исправить, чем первоначальное загрязнение.

Поводом для профессиональной оценки служат признаки повреждения обсадной колонны, выраженное сопротивление движению инструмента, неизвестные препятствия, регулярное заклинивание, разрушение деталей желонки или повторное интенсивное поступление грунта.

Отдельного внимания требует надежность подъемной системы. Потеря устройства в скважине способна существенно осложнить дальнейшее обслуживание.

Как оценивать удачность конструкции в целом

Хорошая желонка — не обязательно самая тяжелая, сложная или вместительная. Качественная конструкция характеризуется предсказуемой работой всех элементов.

Корпус сохраняет форму, клапан остается подвижным, захваченный материал удерживается при подъеме, наружные элементы не мешают движению, а крепление выдерживает эксплуатационные нагрузки без заметной деформации.

Самодельная желонка может быть функциональным приспособлением, если ее устройство соответствует характеру задачи и состоянию скважины. Главная ошибка при оценке такого инструмента — воспринимать его как обычный кусок трубы с простейшим клапаном. На практике надежность определяется взаимодействием всех деталей и тем, насколько безопасно устройство может двигаться, захватывать материал и возвращаться на поверхность.

При наличии сомнений в состоянии скважины или прочности самодельного устройства важнее сохранить возможность дальнейшего обслуживания, чем пытаться повысить эффективность за счет более тяжелой, тесной или агрессивно работающей конструкции.
