Как работает дверной доводчик: устройство, принцип действия и причины изменения скорости закрывания

Что представляет собой дверной доводчик

Дверной доводчик — это механизм, который возвращает открытую дверь в закрытое положение без резкого удара полотна о коробку. Его задача кажется простой: человек открывает дверь, отпускает ее, после чего створка самостоятельно движется обратно. Однако внутри корпуса происходит сразу несколько процессов. Пружина накапливает механическую энергию, гидравлическая система контролирует ее высвобождение, а каналы и клапаны определяют характер движения на разных участках траектории.

Главное отличие доводчика от обычной возвратной пружины заключается именно в контролируемом движении. Простая пружина стремится как можно быстрее вернуть дверь в исходное положение. Если установить ее без дополнительного демпфирования, створка будет резко захлопываться. Доводчик превращает такое неконтролируемое усилие в относительно плавное и предсказуемое закрывание.

В большинстве распространенных конструкций внутри корпуса находятся:

• возвратная пружина;
• поршень;
• зубчатая передача или кулачковый механизм;
• рабочая жидкость;
• гидравлические каналы;
• регулирующие клапаны;
• уплотнения;
• элементы, передающие движение от двери к внутреннему механизму.

Конкретное устройство зависит от типа доводчика, но общий физический принцип остается похожим: при открывании энергия запасается, а при закрывании отдается постепенно.

Что происходит в момент открывания двери

Когда человек тянет или толкает дверь, вместе с полотном перемещается рычаг либо другой передающий элемент доводчика. Это движение поступает внутрь корпуса и преобразуется в перемещение внутреннего механизма.

В доводчиках с зубчатой передачей вращение оси воздействует на зубчатую рейку, связанную с поршнем. Поршень перемещается и одновременно сжимает мощную пружину. Часть внутреннего объема корпуса при этом меняется, а рабочая жидкость перетекает из одной полости в другую по предусмотренным каналам.

Человек фактически выполняет работу против силы пружины. Чем сильнее она сжимается, тем больше энергии запасает.

Упрощенно этот процесс выглядит так:

открывание двери → движение рычага или оси → перемещение поршня → сжатие пружины → накопление энергии.

Когда человек перестает удерживать створку, сжатая пружина начинает разжиматься. Однако свободно распрямиться ей не дает гидравлическая система.

Почему дверь не захлопывается сразу

Ключевая часть работы доводчика связана не столько с возвратом двери, сколько с ограничением скорости этого возврата.

Если бы внутри корпуса находились только рычаг и пружина, дверь после отпускания ускорялась бы и резко ударялась о коробку. Чтобы этого не происходило, движение поршня связывают с перетеканием рабочей жидкости.

Во время закрывания поршень под действием пружины перемещается в обратную сторону. Масло должно перейти из одной камеры корпуса в другую. Оно проходит через сравнительно узкие гидравлические каналы, поэтому поршень не может двигаться с любой скоростью.

Чем сильнее ограничен поток жидкости, тем медленнее перемещается поршень и тем спокойнее закрывается дверь.

Получается своеобразное противодействие двух процессов:

• пружина стремится закрыть дверь;
• гидравлическая система ограничивает скорость движения.

Именно сочетание этих процессов создает характерное плавное закрывание.

Роль пружины в механизме

Пружина является источником энергии для обратного движения двери. Она не создает энергию сама, а сохраняет ту работу, которую человек совершает при открывании полотна.

При открытой двери пружина находится в сжатом состоянии. После отпускания створки она стремится вернуться к исходной форме и передает усилие поршню или кулачковому механизму.

Сила возврата должна быть достаточной не только для перемещения самой двери. Доводчику приходится преодолевать сопротивление петель, уплотнителей, воздуха, защелки замка и других элементов.

Слишком слабый механизм может не доводить тяжелую дверь до полного закрытия. Чрезмерное усилие, напротив, способно сделать открывание неприятно тяжелым и увеличить нагрузку на крепления и дверную конструкцию.

Пружина влияет прежде всего на способность механизма вернуть полотно в закрытое положение, тогда как характер движения в значительной степени формируется гидравликой.

Для чего внутри доводчика находится масло

Рабочая жидкость выполняет функцию гидравлического демпфера. Она позволяет превратить быстрое движение пружины в более медленное перемещение двери.

Масло находится в закрытой системе внутри корпуса. При движении поршня оно вытесняется из одной полости и проходит в другую через небольшие каналы. Пропускная способность этих каналов ограничена, поэтому движение поршня замедляется.

Такое устройство позволяет управлять движением без сложной электроники. Механизм работает за счет сочетания обычных физических процессов: упругой деформации пружины, давления жидкости и сопротивления ее потоку.

Рабочая жидкость также помогает смазывать внутренние детали. При исправных уплотнениях она остается внутри корпуса на протяжении длительного времени.

Как регулирующие клапаны влияют на движение

Во многих гидравлических доводчиках имеются клапаны, изменяющие пропускную способность отдельных каналов. Они позволяют производителю или обслуживающему специалисту настраивать характер движения двери.

Принцип здесь похож на движение жидкости через отверстие. Через широкий проход масло перемещается быстрее, через узкий — медленнее.

Клапан не заставляет дверь двигаться сам по себе. Он только меняет сопротивление гидравлической системы. Источником усилия по-прежнему остается пружина.

Регулирование может относиться к разным участкам движения. Благодаря этому дверь способна проходить большую часть пути с одной скоростью, а возле коробки двигаться иначе.

Почему закрывание делится на несколько фаз

Для двери нежелательно двигаться с одинаковым характером от полностью открытого до полностью закрытого положения.

В начале движения створка может идти относительно плавно и свободно. Ближе к коробке возникает другая задача: необходимо не просто приблизить дверь, а надежно посадить ее в проем и преодолеть сопротивление уплотнителей или защелки.

По этой причине гидравлическая система многих доводчиков имеет несколько каналов.

Основная фаза закрывания

На значительной части пути дверь возвращается к коробке с относительно равномерной скоростью. Именно эту фазу человек чаще всего воспринимает как основную работу доводчика.

Пружина толкает внутренний механизм, поршень вытесняет масло, а гидравлические каналы не позволяют створке резко ускориться.

Конечный участок

Возле закрытого положения характер движения может изменяться. Этот участок часто называют дохлопом.

Его задача связана с тем, что двери иногда требуется небольшое дополнительное движение для полного закрытия. Уплотнитель может оказывать сопротивление, а язычок замка должен попасть в ответную часть.

При исправно работающем механизме изменение скорости не должно превращаться в сильный удар створки о коробку.

Чем зубчатый доводчик отличается от кулачкового

Внутреннее движение можно передавать различными способами.

Один из распространенных вариантов основан на зубчатой передаче. Ось доводчика имеет зубья, взаимодействующие с рейкой поршня. При повороте оси поршень движется вдоль корпуса и сжимает пружину.

Такая конструкция получила широкое распространение благодаря сравнительной простоте и понятному принципу работы.

В кулачковых механизмах вместо традиционной пары шестерня — рейка применяется профилированный кулачок. Его форма позволяет иначе распределять усилие в зависимости от угла открытия двери.

Кулачковая схема может давать более удобное ощущение при открывании: начальное сопротивление бывает заметным, а затем требуемое усилие изменяется. Характер работы определяется геометрией кулачка и расположением взаимодействующих с ним элементов.

Обе схемы решают одну задачу — передают движение двери пружине и гидравлическому узлу, но делают это по-разному.

Как рычаг передает движение

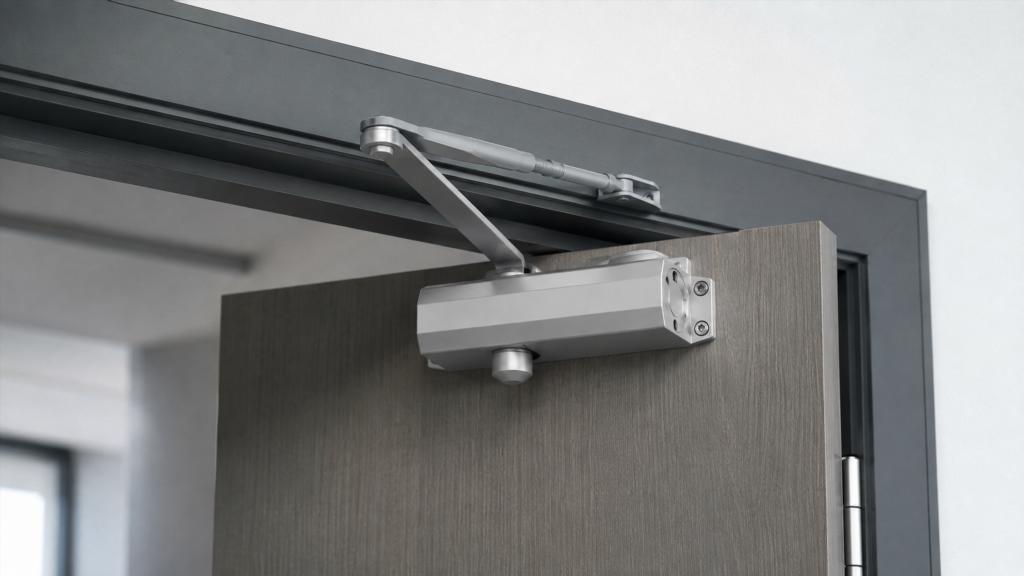

У традиционного верхнего доводчика хорошо заметна наружная рычажная система. Один ее элемент связан с осью механизма, другой закреплен на дверной коробке или полотне.

Когда дверь открывается, геометрия рычага меняется и вращает ось доводчика. Внутри корпуса это вращение преобразуется в движение пружины и поршня.

При обратном ходе процесс идет в противоположном направлении: пружина приводит внутренний механизм в движение, ось поворачивается, рычаг тянет дверь к закрытому положению.

Рычаг одновременно выполняет функцию механической передачи. Его положение влияет на то, как усилие доводчика преобразуется в усилие на дверном полотне.

Существуют и конструкции со скользящей тягой. В них наружный элемент движется по направляющей, поэтому внешний вид системы отличается, хотя принцип накопления и контролируемого высвобождения энергии остается близким.

Почему скорость двери может меняться

Даже исправный доводчик не всегда работает совершенно одинаково при любых условиях. На движение влияет сразу несколько факторов.

Среди наиболее заметных:

• температура окружающей среды;
• состояние рабочей жидкости;
• сопротивление дверных петель;
• масса и размеры полотна;
• состояние уплотнителей;
• работа замка и защелки;
• геометрия рычажного механизма;
• износ внутренних уплотнений.

Часть этих факторов относится непосредственно к доводчику, а часть — к самой двери.

Например, створка может двигаться медленно не из-за гидравлического механизма, а из-за тугих петель или перекоса полотна. Обратная ситуация тоже возможна: дверь механически движется свободно, но доводчик перестает нормально ограничивать скорость.

Почему температура влияет на гидравлический механизм

Рабочая жидкость изменяет вязкость в зависимости от температуры. При охлаждении она обычно становится более вязкой, а при нагревании — более текучей.

Изменение вязкости влияет на скорость прохождения масла через гидравлические каналы. Если жидкость движется с большим сопротивлением, поршню сложнее перемещаться. Если сопротивление уменьшается, движение может стать быстрее.

Современные конструкции стараются сделать менее чувствительными к сезонным колебаниям, однако полностью исключить влияние физических свойств жидкости невозможно.

Особенно заметным этот фактор может быть у наружных дверей, где корпус механизма испытывает значительные перепады температуры.

Что происходит при утечке рабочей жидкости

Гидравлическая часть доводчика рассчитана на герметичность. Масло должно оставаться внутри корпуса, поскольку именно оно обеспечивает сопротивление движению поршня.

Если герметичность нарушается, количество жидкости уменьшается. Гидравлическое сопротивление уже не соответствует нормальной работе системы.

Одним из характерных последствий может стать слишком быстрое закрывание двери. Пружина продолжает отдавать накопленную энергию, но механизм хуже контролирует ее высвобождение.

На корпусе при этом иногда появляются маслянистые следы. Такая картина отличается от простой необходимости скорректировать характер движения: утечка связана с нарушением герметичности внутренних элементов.

Почему дверь иногда не доходит до закрытого положения

Неполное закрывание не всегда означает поломку доводчика.

Возвратное усилие механизма должно преодолеть все сопротивления, возникающие на последних сантиметрах движения. На этом участке могут мешать:

• плотный уплотнитель;
• тугой язычок замка;
• трение в петлях;
• перекос дверного полотна;
• повышенное сопротивление воздуха;
• изменение геометрии двери или коробки.

Если створка свободно движется большую часть пути, но останавливается непосредственно перед коробкой, причина может находиться как в характеристиках доводчика, так и в самой дверной конструкции.

У правильно работающей системы все элементы взаимодействуют вместе: доводчик создает возвратное усилие, дверь движется без чрезмерного сопротивления, а замок позволяет створке занять закрытое положение.

Почему доводчик не должен превращаться в дверной ограничитель

Распространенная ошибка — воспринимать доводчик как устройство, предназначенное для остановки двери при сильном распахивании.

Его основная функция другая. Он контролирует возврат полотна после открытия. Резкая нагрузка, возникающая при ударе двери в крайнее положение, может передаваться на рычаг, ось, крепления и корпус.

Для ограничения угла открывания могут применяться отдельные конструктивные решения. Сам доводчик не всегда рассчитан на постоянное восприятие ударных нагрузок.

Особенно неблагоприятны ситуации, когда тяжелую дверь регулярно резко толкают до крайнего положения. В таком режиме нагрузки отличаются от нормального плавного открывания.

Дополнительные функции некоторых доводчиков

Базовая функция механизма — закрывание двери, однако конструкция может включать дополнительные гидравлические режимы.

Амортизация резкого открывания

Некоторые системы способны создавать дополнительное сопротивление при быстром распахивании двери. Это помогает уменьшить скорость движения створки на определенном участке.

Такая функция не делает механизм универсальным ограничителем, но позволяет сглаживать часть динамической нагрузки.

Задержка закрывания

В отдельных конструкциях предусмотрен режим, при котором после открытия дверь некоторое время движется медленнее обычного. Он может быть полезен там, где через проем проходят люди с багажом или перемещаются крупные предметы.

Реализация основана на дополнительном управлении потоком жидкости внутри корпуса.

Фиксация открытого положения

Некоторые механизмы способны удерживать дверь в определенном положении. Такая возможность зависит от конструкции и условий использования.

Фиксацию не следует считать обязательным свойством любого доводчика. Во многих моделях ее нет.

Чем доводчик отличается от обычной дверной пружины

Внешний результат у этих устройств похож: отпущенная дверь возвращается обратно. Внутренний принцип существенно различается.

Обычная пружина создает возвратное усилие практически без контроля скорости. Чем сильнее она натянута или сжата, тем энергичнее стремится вернуть створку.

Доводчик добавляет к пружине систему демпфирования. Благодаря этому накопленная энергия высвобождается не мгновенно.

Основные различия можно представить так:

• пружина отвечает преимущественно за возврат;
• доводчик сочетает возврат и контроль скорости;
• гидравлика позволяет разделять движение на разные фазы;
• характер закрывания может оставаться более плавным;
• нагрузка на дверную коробку при нормальной работе уменьшается по сравнению с резким захлопыванием.

Именно наличие контролируемого демпфирования делает доводчик более сложным устройством, чем простой возвратный механизм.

Какие признаки говорят о нормальной работе

Исправный доводчик обычно проявляет себя не полным отсутствием сопротивления, а предсказуемостью движения.

Дверь должна открываться с ощутимым, но не хаотически меняющимся усилием. После отпускания створка возвращается самостоятельно, без резкого ускорения на большей части траектории. На конечном участке характер движения может немного изменяться, если это предусмотрено конструкцией.

Нормальная работа также предполагает отсутствие заметных масляных следов на корпусе и резких рывков.

Следует учитывать состояние всей двери. Даже качественный доводчик не способен полностью компенсировать тяжелое движение перекошенного полотна, заклинивающие петли или неисправный замок.

Какие симптомы могут указывать на проблему

Поведение механизма со временем способно измениться. Наиболее характерные признаки:

• дверь стала резко захлопываться;
• скорость движения заметно отличается от прежней;
• створка периодически останавливается;
• дверь перестала полностью закрываться;
• при движении появились необычные рывки;
• возле корпуса видны следы рабочей жидкости;
• рычаг имеет заметный люфт или деформацию.

Один симптом не всегда позволяет определить конкретную неисправность. Например, неполное закрытие может быть связано как с доводчиком, так и с изменением положения самой двери.

Оценивать полезно весь узел: полотно, петли, коробку, замок, рычажную систему и корпус доводчика.

Почему нельзя судить о работе только по скорости

Медленно закрывающаяся дверь не обязательно означает, что доводчик работает хорошо. Быстрое движение также не всегда свидетельствует о неисправности.

Для нормальной работы важен весь характер траектории.

Створка должна двигаться контролируемо, не зависать без причины и при этом иметь достаточно энергии для полного закрытия. Если движение чрезмерно замедлено, дверь может не преодолеть сопротивление замка или уплотнителя. Если скорость слишком велика, теряется одна из главных функций доводчика — плавное гашение энергии.

Также имеет значение усилие при открывании. Механизм, который обеспечивает мощное закрытие, но делает дверь чрезмерно тяжелой для пользователя, нельзя оценивать только по тому, насколько надежно он захлопывает створку.

Как взаимодействуют все части механизма

Работу дверного доводчика удобно рассматривать как непрерывную цепочку преобразований энергии.

При открывании человек прикладывает усилие к двери. Через рычаг, ось и внутреннюю передачу это усилие сжимает пружину. Одновременно рабочая жидкость перераспределяется между внутренними камерами.

После отпускания полотна накопленная в пружине энергия начинает высвобождаться. Поршень движется обратно, но масло может перемещаться только через гидравлические каналы. Они ограничивают скорость движения. На отдельных участках траектории разные каналы и клапаны способны изменять сопротивление потоку, формируя основную фазу закрывания и конечное движение возле коробки.

Вся схема основана на трех функциях:

• накопить энергию открывания;
• вернуть дверь в исходное положение;
• не позволить накопленной энергии высвободиться слишком резко.

Если одна из этих функций нарушается, меняется и поведение двери.

Почему принцип работы важнее внешнего вида доводчика

Два механизма могут выглядеть почти одинаково, но по-разному передавать усилие, распределять гидравлическое сопротивление и взаимодействовать с дверью.

Внешний корпус скрывает основную часть процессов. Внутри него находятся детали, которые определяют плавность хода, способность закрывать створку и характер сопротивления при открывании.

Понимание принципа действия позволяет правильнее воспринимать особенности доводчика. Он не просто «тянет дверь назад» и не является мотором. Механизм использует энергию самого открывания, сохраняет ее в пружине и затем контролируемо возвращает.

Гидравлика при этом выполняет роль своеобразного тормоза. Она не мешает двери закрыться, а ограничивает скорость движения настолько, чтобы процесс происходил плавно.

Главное о работе дверного доводчика

Дверной доводчик представляет собой механико-гидравлическое устройство, в котором движение двери преобразуется в сжатие пружины, а затем обратно используется для закрывания полотна.

Во время открывания пружина запасает энергию. После отпускания двери она стремится разжаться и вернуть створку к коробке. Поршень одновременно заставляет рабочую жидкость проходить через узкие каналы. Сопротивление потоку ограничивает скорость движения и предотвращает свободное захлопывание.

Отдельные гидравлические контуры могут отвечать за разные участки закрывания. Благодаря этому основное движение створки и ее подход к коробке способны происходить с различным характером.

На работу системы влияют не только внутренние детали доводчика, но и состояние петель, уплотнений, замка, самого полотна и окружающая температура. По этой причине изменение скорости не всегда означает неисправность одного конкретного элемента.

Основная идея конструкции остается неизменной: доводчик принимает энергию при открывании двери, сохраняет ее в пружине и затем высвобождает контролируемо. Именно этот принцип позволяет тяжелой створке самостоятельно возвращаться в закрытое положение без обычного для простой пружины резкого удара.
