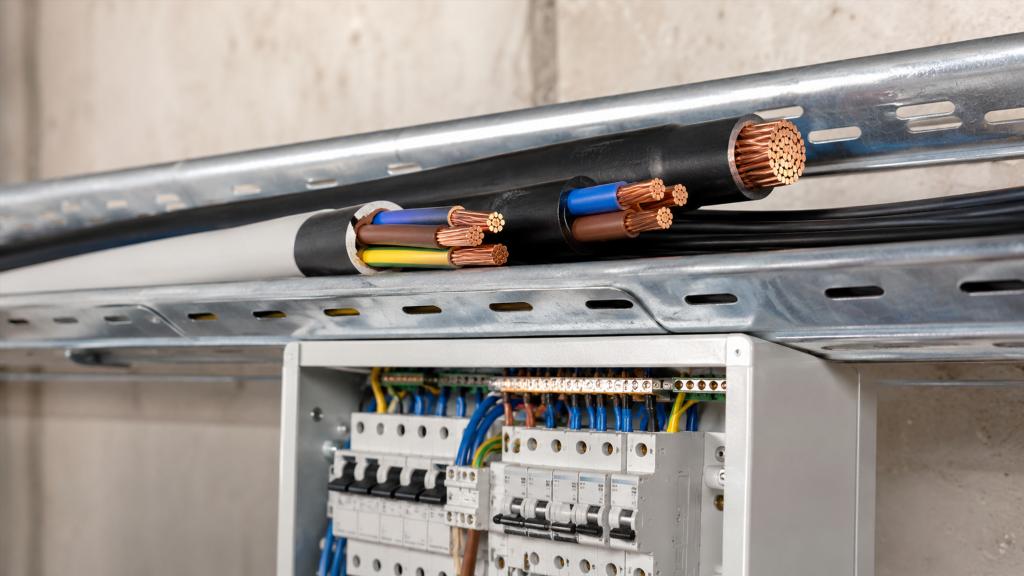

Какие факторы влияют на выбор сечения кабеля при токе 40 А

Ток 40 А — уже достаточно заметная нагрузка для бытовой или хозяйственной электросети. При таком значении нельзя оценивать кабель только по одной цифре на автоматическом выключателе или по приблизительной мощности подключенных приборов. На допустимую нагрузку проводника одновременно влияют материал жил, способ прокладки, температура окружающей среды, количество нагруженных проводников, длина линии, условия охлаждения и другие характеристики.

Сечение кабеля связано прежде всего с его нагревом во время работы. Электрический ток проходит через металлическую жилу, имеющую определенное сопротивление. Часть энергии превращается в тепло. Чем выше ток и хуже отвод тепла, тем сильнее нагревается проводник и окружающая его изоляция.

По этой причине одинаковый ток не означает, что для любой линии подойдет одно и то же сечение. Кабель, свободно проложенный в хорошо проветриваемом месте, и кабель, находящийся внутри теплоизоляции или в заполненном коробе, работают в разных температурных условиях.

Почему нельзя выбирать сечение только по току 40 А

Наиболее распространенное упрощение выглядит так: известен ток, остается найти соответствующее ему сечение в таблице. Такой подход может дать лишь начальную ориентировочную информацию, но не описывает реальные условия эксплуатации линии.

Допустимая токовая нагрузка связана с тем, насколько быстро кабель способен отдавать образующееся тепло окружающей среде. Если тепло отводится плохо, температура жил и изоляции повышается.

На результат влияют:

• материал токопроводящих жил;
• конструкция кабеля;
• тип изоляции;
• число нагруженных жил;
• способ прокладки;
• наличие рядом других кабелей;
• температура среды;
• протяженность линии;
• характер подключенной нагрузки;
• условия защиты линии.

Изменение хотя бы одного из этих факторов может изменить требования к кабельной линии.

Особое значение имеет различие между длительным током и кратковременной нагрузкой. Электрооборудование не всегда потребляет одинаковый ток постоянно. Электродвигатели, компрессоры, насосы и некоторые другие устройства могут создавать пусковые режимы, заметно отличающиеся от обычной работы. Для оценки линии важна не только максимальная цифра, но и характер нагрузки.

Материал жил

Медные и алюминиевые проводники

Электрические свойства меди и алюминия различаются. При одинаковой геометрии жилы их сопротивление и тепловой режим будут неодинаковыми.

Медные жилы широко применяются во внутренних электрических сетях благодаря высокой проводимости и удобству выполнения соединений. Алюминиевые проводники также используются, особенно в отдельных типах линий и вводов, однако обращаться с ними как с прямым эквивалентом меди нельзя.

Материал жилы влияет не только на нагрев самого кабеля. Значение имеют особенности соединений, контактное сопротивление и совместимость проводников с применяемой коммутационной аппаратурой.

Ошибка возникает, когда значение сечения переносят с одного материала на другой без учета их различий. Одинаковая цифра, обозначающая площадь поперечного сечения, еще не означает одинаковую допустимую нагрузку.

Способ прокладки кабеля

Условия охлаждения кабеля существенно меняются в зависимости от места его размещения.

Линия может проходить:

• открыто по конструкции здания;
• внутри трубы;
• в кабельном канале;
• в технической полости;
• внутри стены;
• в теплоизоляционном слое;
• вместе с другими линиями;
• в грунте или другой среде, если речь идет о соответствующем типе сети.

У каждого варианта свой тепловой режим.

Почему теплоизоляция имеет значение

Минеральная вата и другие теплоизоляционные материалы предназначены для уменьшения передачи тепла. Для стены это полезное свойство, а для электрического кабеля оно может ухудшить охлаждение.

Если проводник окружен материалом, препятствующим отводу тепла, его температура при той же нагрузке может оказаться выше, чем при свободной прокладке.

Именно поэтому само выражение «кабель на 40 А» мало говорит о реальных условиях работы. Важен не только ток, но и среда, в которой находится линия.

Прокладка нескольких кабелей рядом

Несколько нагруженных кабелей могут нагревать друг друга. В плотно заполненном коробе условия охлаждения отличаются от условий одиночной линии.

При оценке такой системы рассматривают уже не один кабель изолированно, а группу проводников. Плотность размещения становится отдельным фактором.

Температура окружающей среды

Расчетные характеристики электрических кабелей связаны с определенными температурными условиями. Если окружающая среда заметно теплее, запас по нагреву уменьшается.

Такая ситуация возможна в котельных, технических помещениях, на чердаках, возле источников тепла и в других местах с повышенной температурой.

Проблема особенно выражена летом в плохо вентилируемых пространствах. Кабель начинает работу уже при достаточно высокой исходной температуре, а электрическая нагрузка дополнительно нагревает жилы.

Нельзя рассматривать электрическую линию отдельно от реального места ее эксплуатации.

Длина линии и падение напряжения

Сечение кабеля связано не только с допустимым нагревом. На длинных линиях возрастает значение падения напряжения.

Проводник обладает сопротивлением. Чем длиннее линия, тем больше ее полное сопротивление при остальных одинаковых условиях. Часть напряжения теряется на самой проводке.

Для короткого участка этот эффект может быть небольшим, а для протяженной линии — уже существенным.

Что может происходить при заметном падении напряжения

Последствия зависят от подключенного оборудования. Возможны:

• нестабильная работа некоторых электроприборов;
• ухудшение режимов запуска двигателей;
• дополнительный нагрев отдельных элементов;
• снижение эффективности оборудования;
• проблемы с оборудованием, чувствительным к напряжению.

Поэтому линия, которая удовлетворяет требованиям только по нагреву кабеля, еще не обязательно подходит по другим электрическим характеристикам.

Однофазная и трехфазная нагрузка

Значение тока нельзя отделять от схемы электроснабжения.

В однофазной и трехфазной сети распределение нагрузки происходит по-разному. Имеет значение, сколько проводников нагружено одновременно, насколько равномерно распределена нагрузка по фазам и какой характер имеют подключенные потребители.

Сам ток 40 А без сведений о сети не дает полного представления о кабельной линии.

В трехфазных системах дополнительно оценивают распределение нагрузки между фазами. Сильный перекос может создавать нежелательные режимы, даже если суммарная мощность кажется допустимой.

Характер электрической нагрузки

Не вся техника нагружает сеть одинаково.

Нагревательные приборы

Электрические нагреватели, некоторые плиты, водонагреватели и похожие устройства обычно создают относительно предсказуемую нагрузку во время работы. Для таких потребителей особенно важен длительный тепловой режим кабеля.

Электродвигатели

Насосы, компрессоры, вентиляционное оборудование и станки могут иметь пусковые токи. Во время запуска режим сети отличается от установившейся работы.

Нельзя оценивать такую линию только по номинальному потреблению оборудования после выхода на рабочий режим.

Электронное оборудование

Современные источники питания и электронные устройства могут иметь особенности потребления, которые отличаются от простой резистивной нагрузки.

Для проектирования электросети значение имеет не только общая мощность, но и электрические характеристики подключаемого оборудования.

Сечение и автоматический выключатель — не одно и то же

Еще одна распространенная ошибка — считать, что номинал автоматического выключателя автоматически определяет сечение кабеля.

Автомат и кабель работают как элементы одной системы, но выполняют разные функции.

Кабель должен работать без недопустимого перегрева в предусмотренных условиях. Защитный аппарат должен отключать линию при режимах, которые могут стать опасными для проводки и оборудования.

Нельзя рассматривать автоматический выключатель просто как ограничитель, позволяющий использовать любой кабель при условии, что автомат указан на определенный ток.

Почему важна согласованность защиты и линии

Если характеристики защитного аппарата не соответствуют возможностям кабеля, проводник при неблагоприятном режиме может нагреваться сильнее допустимого до того, как защита выполнит требуемую функцию.

На работу защиты также влияют характеристики самой сети и условия короткого замыкания. Поэтому подбор электрической защиты — отдельная инженерная задача, а не дополнение к выбору сечения по простой таблице.

Количество жил и число нагруженных проводников

Многожильный силовой кабель может содержать несколько токопроводящих жил. При этом не все они обязательно находятся в одинаковом режиме.

Когда несколько жил одновременно проводят значительный ток, внутри оболочки образуется больше тепла. Их взаимный нагрев влияет на температурный режим всего кабеля.

По этой причине значение имеет не только общее число жил, но и то, какие из них реально нагружены.

Изоляция кабеля

Токопроводящая жила работает вместе с системой изоляции. Допустимый температурный режим определяется не только металлом, но и свойствами материалов, окружающих проводник.

Разные типы кабельной продукции рассчитаны на различные условия применения. Они могут отличаться:

• материалом изоляции;
• конструкцией оболочки;
• устойчивостью к температуре;
• стойкостью к влаге;
• механической прочностью;
• назначением по способу прокладки.

Нельзя считать, что два кабеля с одинаковым сечением автоматически обладают одинаковыми эксплуатационными характеристиками.

Состояние соединений

Даже правильно выбранная кабельная линия может иметь проблемы в местах соединений.

Переходные контакты находятся в автоматах, клеммах, распределительных устройствах, розетках, соединительных узлах и внутри оборудования.

Ослабленный или неправильно выполненный контакт способен создавать повышенное сопротивление. При прохождении большого тока такое место начинает заметно нагреваться.

Характерные признаки неблагополучного соединения могут включать:

• локальный нагрев оборудования;
• изменение цвета изоляции;
• запах перегретых материалов;
• следы потемнения;
• повреждение клемм;
• периодическое нарушение работы оборудования.

Такие признаки относятся уже не к вопросу выбора сечения, а к состоянию электрической установки и требуют профессиональной оценки.

Почему увеличение сечения не решает все проблемы

Можно встретить мнение, что любые сомнения проще устранить выбором максимально толстого кабеля. Увеличение сечения действительно влияет на сопротивление и нагрев, но электрическая линия состоит не только из проводника.

Слишком крупное сечение может создавать другие практические сложности: кабель становится менее гибким, для его подключения требуется совместимая аппаратура, увеличиваются габариты и требования к соединительным элементам.

Кроме того, увеличение сечения не исправляет:

• плохие контакты;
• неправильный способ прокладки;
• неподходящую защиту;
• перегруженное распределительное устройство;
• плохое распределение нагрузки;
• ошибки в самой схеме электроснабжения.

Сечение должно быть частью согласованного решения, а не универсальным способом компенсировать неизвестные параметры.

Типичные ошибки при оценке кабеля для нагрузки 40 А

Некоторые ошибки повторяются особенно часто.

Ориентация только на одну таблицу

Табличные значения относятся к определенным условиям. Если реальные условия отличаются, прямое сравнение может дать неверное представление о допустимой нагрузке.

Игнорирование длины

Короткая и очень длинная линия с одинаковым током могут предъявлять разные требования из-за сопротивления проводников и падения напряжения.

Отсутствие учета способа прокладки

Кабель внутри утепленной конструкции работает не так, как такой же кабель при свободном охлаждении.

Сравнение кабелей только по номинальному сечению

Материал жил, конструкция изоляции и назначение кабеля также влияют на эксплуатационные свойства.

Выбор кабеля отдельно от защитного аппарата

Проводка и электрическая защита должны рассматриваться совместно.

Оценка линии только по мощности одного прибора

К одной линии могут быть подключены несколько потребителей, работающих одновременно. Реальная нагрузка определяется режимом всей группы.

Какие сведения нужны для профессиональной оценки

Для определения подходящих характеристик линии электрику требуется значительно больше информации, чем фраза «ток 40 А».

Обычно важно установить:

• материал жил;
• тип и конструкцию кабеля;
• количество жил;
• число одновременно нагруженных проводников;
• однофазная или трехфазная сеть используется;
• как именно проложен кабель;
• находится ли он рядом с другими нагруженными линиями;
• какова протяженность участка;
• какая температура возможна в месте прокладки;
• какой характер имеет подключенная нагрузка;
• какие защитные аппараты установлены;
• какие характеристики имеет питающая сеть.

Эти сведения позволяют рассматривать кабель как часть реальной электрической системы, а не как отдельный проводник с известным током.

Когда особенно опасно ориентироваться на приблизительный выбор

Повышенного внимания требуют линии, питающие мощное стационарное оборудование, электроплиты, отопительные устройства, водонагреватели, мастерские, гаражное оборудование, насосы и другие потребители со значительной нагрузкой.

Также нежелательно делать приблизительные выводы, если кабель проходит через горючие конструкции, утепление, скрытые полости или участки с высокой температурой.

Цена ошибки здесь выражается не только в нестабильной работе оборудования. Перегрев проводки способен ускорять старение изоляции, повреждать соединения и повышать риск аварийного режима.

Как оценивать информацию о сечении кабеля

Полезная справочная информация должна описывать условия, к которым относится указанная допустимая нагрузка. Если приводится только соответствие вида «ток — сечение» без уточнения материала проводника, способа прокладки и других условий, такая рекомендация слишком упрощена для принятия технического решения.

При чтении справочных материалов стоит обращать внимание на несколько вопросов:

• для какого материала жил приведены данные;
• при каких условиях прокладки они действуют;
• учитывается ли количество нагруженных проводников;
• относится ли значение к длительной нагрузке;
• рассматривается ли длина линии;
• учитываются ли особенности окружающей температуры;
• согласованы ли характеристики кабеля с электрической защитой.

Такой подход помогает отличить общую ориентировочную информацию от полноценной оценки конкретной линии.

Итог

Ток 40 А сам по себе не определяет требуемое сечение кабеля. Он является только одним из исходных параметров электрической линии. На реальную допустимую нагрузку влияют материал жил, конструкция и изоляция кабеля, способ его прокладки, условия охлаждения, температура, число нагруженных проводников и соседних линий.

Длина линии добавляет вопрос падения напряжения, а характер подключенного оборудования — особенности длительных и пусковых режимов. Отдельно оценивается соответствие кабеля защитной аппаратуре и состояние соединений.

Корректный выбор кабеля начинается не с попытки найти одно универсальное сечение для 40 А, а с оценки всей линии и условий ее эксплуатации. Такой подход позволяет избежать ситуации, когда формально подходящий по одной характеристике кабель оказывается неподходящим по тепловому режиму, падению напряжения, способу прокладки или взаимодействию с электрической защитой.
