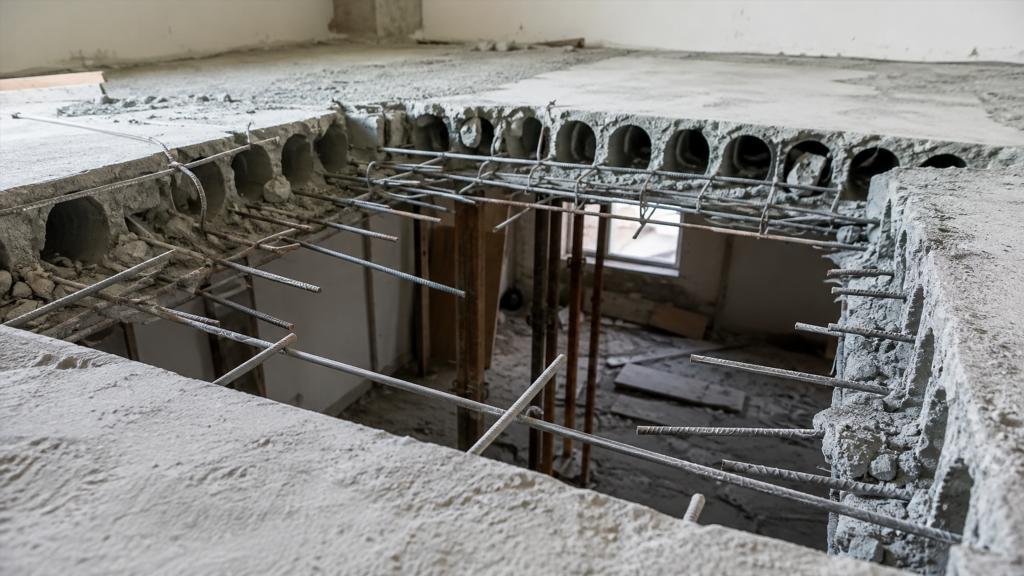

Резка плиты перекрытия при ремонте дома: ограничения, риски и что нужно оценить до начала работ

Плиты перекрытия воспринимают вес полов, перегородок, мебели, людей и других нагрузок, передавая их на стены, балки или колонны. Из-за этого любое изменение такой конструкции нельзя рассматривать как обычную обработку бетона. Попытка укоротить плиту, расширить существующий проём или удалить часть перекрытия способна изменить схему работы арматуры, условия опирания и распределение усилий.

Особенно опасно ориентироваться только на внешний вид конструкции. Две похожие железобетонные плиты могут иметь совершенно разное внутреннее устройство. В одной основную работу выполняет обычная арматура, в другой используется предварительно напряжённое армирование, а в пустотной конструкции большую роль играет расположение внутренних каналов и рёбер.

Поэтому главный вопрос перед возможной резкой заключается не в выборе инструмента, а в том, что именно представляет собой перекрытие и как предполагаемое изменение повлияет на его работу.

Почему плиту перекрытия нельзя считать просто толстым слоем бетона

Железобетон работает как единая конструкция из бетона и стальной арматуры. Бетон хорошо воспринимает сжатие, а металлическое армирование помогает конструкции сопротивляться растягивающим усилиям.

При нормальной эксплуатации плита изгибается под нагрузкой, даже если это невозможно заметить визуально. Внутри неё возникают зоны с разным характером напряжений. Армирование располагается так, чтобы воспринимать усилия, возникающие именно при расчётной схеме работы перекрытия.

Удаление части плиты может затронуть:

• рабочую арматуру;
• распределительную арматуру;
• предварительно напряжённые элементы;
• зоны опирания;
• рёбра между пустотами;
• участки соединения с соседними конструкциями;
• места передачи нагрузки на стены или балки.

Разрез, который внешне выглядит небольшим, иногда пересекает важный несущий элемент. При этом оставшаяся часть плиты продолжает выглядеть целой, хотя её расчётная способность уже может измениться.

Какие плиты перекрытия встречаются в домах

Ограничения во многом зависят от типа конструкции. Именно поэтому до обсуждения любого изменения важно понять, какое перекрытие находится в здании.

Пустотные железобетонные плиты

Внутри таких изделий проходят продольные пустоты. Они уменьшают массу перекрытия без пропорциональной потери его эффективности.

Между пустотами остаются бетонные рёбра, а вдоль плиты располагается рабочая арматура. Во многих конструкциях применяется предварительное напряжение арматуры.

Главная особенность заключается в выраженном направлении работы плиты. Конструкция рассчитана на определённую длину пролёта и конкретные участки опирания.

Поперечное или продольное изменение геометрии может по-разному влиять на её состояние. Простое правило вроде «пустоту резать можно, а ребро нельзя» не позволяет оценить безопасность, поскольку реальная работа изделия определяется не только геометрией каналов.

Монолитные перекрытия

Монолитная плита может выглядеть более простой: сплошной бетон без продольных внутренних пустот. Однако внутри располагается система армирования, которая нередко работает в нескольких направлениях.

Кроме основных стержней могут присутствовать:

• дополнительное армирование возле опор;
• усиленные зоны возле колонн;
• арматура вокруг проёмов;
• верхние и нижние сетки;
• конструктивные стержни;
• локальные усиления.

Особенно чувствительными могут быть участки возле колонн, несущих стен и других опор. Создание нового проёма в подобных местах способно изменить передачу усилий значительно сильнее, чем удаление такого же по площади участка в другой части перекрытия.

Ребристые перекрытия

Здесь несущая работа связана не только с плитной частью, но и с рёбрами. Повреждение ребра принципиально отличается от удаления участка сравнительно тонкой части между ними.

По отделке потолка определить устройство такого перекрытия бывает невозможно. Под штукатуркой, стяжкой или подвесным потолком конструктивная схема часто вообще не просматривается.

Почему особенно важна арматура

При резке бетона поверхность разрушения хорошо видна, а последствия повреждения арматуры могут оставаться незаметными.

Если пересечён рабочий стержень, меняется способность участка воспринимать растягивающие усилия. Значимость повреждения зависит от расположения стержня, направления работы плиты и места разреза относительно опор.

Ещё сложнее ситуация с предварительно напряжённым железобетоном. В таких конструкциях арматура изначально получает напряжение, благодаря которому изделие эффективнее работает под эксплуатационной нагрузкой.

Повреждение такого элемента нельзя приравнивать к обычному перерезанию металлического прутка внутри бетона. Оно способно изменить напряжённое состояние изделия на значительно большей области, чем непосредственно место вмешательства.

По внешнему виду готовой плиты нельзя надёжно определить расположение всех рабочих элементов.

Зачем вообще режут перекрытия

Необходимость изменить плиту возникает по разным причинам. Например, при реконструкции планируют лестницу между этажами, новый технологический проход, инженерный проём или изменение существующей конфигурации помещений.

Иногда задача выглядит проще: плита оказалась длиннее предполагаемого участка либо мешает устройству нового элемента здания. Однако формулировка «нужно убрать небольшой кусок» ничего не говорит о конструктивной безопасности решения.

С точки зрения работы перекрытия важны не только размеры удаляемого участка, но и его положение.

Одинаковое по площади отверстие может иметь совершенно разные последствия:

• в середине пролёта;
• возле опоры;
• рядом с колонной;
• у существующего проёма;
• вдоль края;
• поперёк направления основной арматуры.

Именно поэтому оценка только по площади будущего выреза недостаточна.

Проём и укорачивание плиты — разные задачи

Создание отверстия внутри существующего перекрытия и изменение его края могут выглядеть похожими строительными операциями, но конструктивные последствия у них отличаются.

При создании проёма внутри плиты часть материала полностью исключается из работы. Усилия, которые раньше проходили через этот участок, должны перераспределиться вокруг отверстия.

Возле углов проёма возникают локальные зоны концентрации напряжений. В проектируемых конструкциях такие места учитываются заранее и при необходимости получают дополнительное армирование.

Когда проём появляется в уже существующей плите, такого предусмотренного усиления может не быть.

Укорачивание изделия затрагивает другую проблему — меняется его геометрия и иногда условия опирания. Если вмешательство происходит возле края, необходимо понимать, какие элементы находятся в этой зоне и какую функцию они выполняют.

Эти работы нельзя объединять универсальной инструкцией по «резке железобетона».

Почему зона опирания особенно важна

Плита не существует отдельно от здания. Её края передают нагрузку на несущие конструкции.

В зоне опоры возникают значительные внутренние усилия, а в некоторых схемах именно здесь располагаются важные участки армирования. Изменение опорной части может привести не только к локальному повреждению бетона, но и к изменению передачи нагрузки.

Для оценки имеют значение:

• тип опоры;
• фактическая геометрия перекрытия;
• положение плиты относительно стены или балки;
• состояние бетона;
• расположение армирования;
• существующие трещины и повреждения;
• последующие нагрузки на перекрытие.

Нельзя считать безопасным вмешательство только потому, что удаляемый участок расположен «с самого края».

Что может произойти при неправильном изменении перекрытия

Последствия необязательно появляются сразу после работ. Некоторые нарушения проявляются только после дополнительной нагрузки, сезонных изменений или длительной эксплуатации.

Трещины

Появление новых трещин может указывать на изменение распределения усилий. Особое значение имеют трещины, возникшие после реконструкции и продолжающие развиваться.

По одной форме трещины нельзя самостоятельно установить причину. Сходные внешние признаки способны возникать при разных конструктивных проблемах.

Увеличение прогиба

Перекрытие под нагрузкой прогибается и в исправном состоянии, однако изменение расчётной схемы может повысить деформации.

Это проявляется не только визуально. Возможны проблемы с отделкой, перегородками, дверными проёмами и напольными покрытиями.

Разрушение бетона возле разреза

При механическом воздействии вокруг новой кромки могут появляться сколы и трещины. Их значение зависит от глубины повреждений и наличия армирования в этой зоне.

Разрушенный край нельзя оценивать исключительно как косметический дефект.

Коррозия открывшейся арматуры

Если после изменения конструкции стальные элементы оказываются плохо защищены бетоном и подвержены влаге, возникает риск коррозии.

Коррозионные продукты занимают больший объём, чем исходный металл. Из-за этого вокруг арматуры может разрушаться защитный слой бетона.

Изменение работы соседних конструкций

Перекрытие связано со стенами, балками, колоннами и другими элементами здания. Изменение одного участка иногда вызывает перераспределение нагрузки на соседние зоны.

Поэтому оценка только вырезаемого фрагмента без понимания общей конструктивной схемы может быть недостаточной.

Какие сведения нужны перед оценкой возможности резки

До принятия решения необходимо идентифицировать само перекрытие. Чем меньше известно о конструкции, тем выше неопределённость.

Полезными могут быть:

• проектные чертежи здания;
• планы перекрытий;
• сведения о типе плит;
• информация о направлении пролёта;
• документация на конструкции;
• данные о предыдущих реконструкциях;
• фактическое расположение опор;
• сведения о существующих проёмах.

В старых домах документация может отсутствовать или не полностью соответствовать фактическому состоянию здания. В таком случае специалисту приходится исследовать существующую конструкцию.

Не менее важно знать, зачем изменяется перекрытие. Размер и положение будущего отверстия связаны с его назначением и с тем, какие конструкции появятся рядом после реконструкции.

Что обычно оценивает конструктор

Задача специалиста не сводится к ответу «можно резать или нельзя». Необходимо понять, как плита работала до вмешательства и как будет работать после изменения.

Обычно внимание уделяется нескольким группам факторов.

Конструктивная схема

Определяется, куда передаётся нагрузка, в каком направлении работает перекрытие и какие элементы являются несущими.

Это особенно важно для помещений сложной формы, участков возле лестничных клеток, балок и колонн.

Тип и состояние плиты

Учитывается конструкция железобетонного элемента, наличие пустот или рёбер, характер армирования и видимые дефекты.

Старая плита с повреждениями и аналогичная по типу новая конструкция не обязательно имеют одинаковый запас несущей способности.

Расположение будущего изменения

Оценивается положение проёма или нового края относительно опор, рабочего армирования, существующих отверстий и других ослабленных участков.

Нагрузки

Значение имеет не только собственный вес перекрытия. Учитываются находящиеся сверху конструкции и эксплуатационные нагрузки.

После перепланировки они также могут измениться. Например, на участке появляется новая перегородка, тяжёлое оборудование или иной элемент, которого раньше не было.

Необходимость усиления

Иногда изменение перекрытия в принципе возможно, но требует дополнительных конструктивных элементов. Их назначение состоит в том, чтобы организовать передачу усилий после удаления части существующей плиты.

Тип усиления определяется расчётом и конструкцией здания, поэтому универсальной схемы для таких случаев не существует.

Почему нельзя ориентироваться на чужой пример

В строительных обсуждениях часто встречаются фотографии перекрытий с уже выполненными отверстиями. Они практически ничего не доказывают применительно к другому дому.

У двух объектов могут различаться:

• тип перекрытия;
• армирование;
• пролёт;
• опирание;
• качество бетона;
• нагрузки;
• расположение отверстия;
• состояние здания.

Даже одинаковые заводские изделия могут работать в разных условиях.

Фраза «в соседнем доме сделали так же» не является конструктивным обоснованием.

Опасные упрощения при оценке работ

Некоторые представления о железобетонных перекрытиях создают ложное ощущение безопасности.

«Если отверстие небольшое, ничего не произойдёт»

Площадь сама по себе не определяет значимость вмешательства. Маленький проём, пересекающий важную арматуру, может оказаться существеннее более крупного изменения в специально предусмотренной зоне.

«Главное не трогать несущую стену»

Несущими являются не только стены. Само перекрытие относится к несущей системе здания, поэтому его изменение требует отдельной оценки.

«Если после резки нет трещин, всё в порядке»

Отсутствие немедленных видимых дефектов не подтверждает сохранение расчётной способности. Некоторые проблемы развиваются постепенно или становятся заметны только при изменении нагрузки.

«Арматуру видно по торцу, значит конструкция понятна»

Открытый участок показывает лишь небольшую часть внутреннего устройства. Он не позволяет надёжно восстановить всю схему армирования.

«Пустоты облегчают резку»

Пустоты действительно уменьшают количество бетона, но их наличие ничего не говорит о допустимости конструктивного изменения. Между каналами находятся рабочие участки, а вдоль изделия может проходить напряжённая арматура.

Чем опасен подход «сначала вырежем, потом усилим»

Усиление существующей конструкции проектируют с учётом того, какие усилия она должна воспринимать. После неконтролируемого повреждения исходное состояние уже изменено, а часть информации о работе элемента может быть потеряна.

К тому же усиление не является универсальным способом исправить любое вмешательство. Возможность восстановить требуемую работу зависит от характера повреждения, состояния бетона, расположения арматуры и доступности соседних несущих элементов.

Гораздо надёжнее оценивать будущую конфигурацию перекрытия до его изменения.

Какие вопросы полезно обсудить со специалистом

При планировании реконструкции важно получить не только формальное разрешение на конкретный проём, но и понятное представление о последствиях решения.

Имеет смысл уточнить:

• какой тип перекрытия находится в здании;
• известно ли фактическое расположение рабочей арматуры;
• является ли выбранная зона конструктивно значимой;
• изменится ли схема опирания;
• потребуется ли усиление;
• повлияет ли новый проём на соседние участки;
• какие существующие дефекты нужно учесть;
• изменятся ли допустимые нагрузки после реконструкции;
• какие элементы нельзя повреждать;
• требуется ли обследование существующей конструкции.

Такие вопросы помогают отделить обычную строительную обработку материала от вмешательства в несущую систему.

Когда особенно важна предварительная проверка перекрытия

Повышенного внимания требуют ситуации, когда документация отсутствует, конструкция уже подвергалась переделкам или имеет заметные дефекты.

Настораживающими признаками могут быть трещины, участки разрушенного бетона, следы коррозии, необычные прогибы и старые отверстия неизвестного происхождения.

Сложнее оценивать перекрытия в домах, которые несколько раз реконструировались. Перегородки могли переноситься, проёмы расширяться, инженерные коммуникации — прокладываться через несущие элементы.

Фактическое состояние такого здания может заметно отличаться от первоначального проекта.

Чем конструктивная резка отличается от обычной обработки бетона

Просверлить отверстие в ненесущем бетонном элементе и изменить железобетонное перекрытие — принципиально разные задачи.

Для несущей конструкции результат определяется не качеством линии реза как таковой, а тем, какие элементы после вмешательства продолжают воспринимать нагрузку.

Можно получить аккуратную ровную кромку и одновременно нарушить расчётную схему. И наоборот, сама технология обработки бетона не отвечает на вопрос, допустимо ли менять данную часть плиты.

Поэтому разговор о способе резки имеет смысл только после решения конструктивной задачи.

Что важно помнить при перепланировке

Перекрытие представляет собой часть общей несущей системы дома. Его нельзя оценивать отдельно от опор, армирования и нагрузок.

Перед изменением конструкции необходимо установить её тип и понять назначение затрагиваемого участка. Особое внимание требуется к рабочей арматуре, предварительно напряжённым элементам, зонам возле опор, колонн и существующих проёмов.

Главная ошибка при подобных работах — воспринимать задачу как удаление лишнего бетона. В действительности изменяется элемент, от которого зависит передача нагрузок между частями здания.

Безопасная оценка начинается не с выбора оборудования и не с попытки определить удобную линию разреза, а с понимания конструктивной схемы. Если предполагаемое изменение способно затронуть несущую работу перекрытия, решение должно опираться на обследование и расчёт, а не на внешний вид плиты или успешный пример на другом объекте.
