Свайно-винтовой фундамент: от чего зависит надёжность и как оценить качество устройства

Свайно-винтовой фундамент часто рассматривают как основание для домов, бань, террас, хозяйственных построек и других сравнительно лёгких сооружений. Его конструкция выглядит достаточно просто: металлические сваи погружают в грунт, выравнивают верхнюю часть и объединяют опоры общей системой. Однако долговечность такого фундамента определяется не самим фактом использования винтовых свай, а целым набором условий — от характеристик участка до качества металла и соответствия готового основания проекту.

Ошибки, допущенные на этапе оценки грунта или устройства свайного поля, могут проявиться не сразу. Сооружение некоторое время выглядит устойчивым, а позднее возникают перекосы, неравномерные перемещения, проблемы с полами, дверными и оконными проёмами. По этой причине свайно-винтовой фундамент стоит оценивать как инженерную конструкцию, а не как универсальный способ быстро получить опоры под здание.

Как работает свайно-винтовой фундамент

Винтовая свая представляет собой металлический ствол с лопастью или системой лопастей в нижней части. При устройстве основания она погружается в грунт и передаёт нагрузку от сооружения на окружающие и расположенные ниже слои грунта.

Фундамент состоит не только из самих свай. Его работа зависит от нескольких взаимосвязанных элементов:

• свай, воспринимающих нагрузку;
• расположения опор относительно конструкции здания;
• элементов, объединяющих верхние части свай;
• соединений между отдельными частями основания;
• грунта, в котором находятся рабочие участки свай.

Если один из этих элементов не соответствует фактическим условиям, общая устойчивость основания может снизиться.

Особенность свайного фундамента заключается ещё и в том, что значительная часть конструкции после завершения работ скрыта. Визуально оценить положение лопастей под землёй, состояние грунта вокруг них или соответствие фактического погружения проектному решению невозможно. Контроль исходных данных и качества выполнения работ приобретает особое значение.

Почему состояние грунта важнее внешнего вида свай

Две одинаковые на вид сваи могут работать совершенно по-разному на соседних участках. Причина заключается в строении грунта.

Под верхним почвенным слоем могут находиться пески, суглинки, глины, насыпные грунты, органические прослойки и другие образования с различной несущей способностью. Кроме состава имеют значение неоднородность участка, насыщенность водой, сезонные изменения и глубина расположения устойчивых слоёв.

Неоднородный грунт

Одна из сложных ситуаций возникает, когда свойства грунта заметно меняются в пределах пятна застройки. Например, часть сооружения может располагаться над естественным плотным грунтом, а другая — над старой засыпкой или нарушенным участком.

При таких условиях одинаковые сваи, установленные по единому шаблону, не обязательно будут работать одинаково. Разница в деформативности основания способна привести к неравномерным перемещениям здания.

Насыпные и нарушенные участки

Следы старых котлованов, траншей, засыпанных ям и строительных работ требуют особого внимания. Внешне ровная площадка ничего не говорит о строении грунта под поверхностью.

Особенно рискованно оценивать участок только по состоянию верхнего слоя. Хорошо уплотнённая поверхность может скрывать неоднородное основание.

Влажность и вода

Вода влияет не только на свойства грунта, но и на условия эксплуатации металлических элементов. Высокая влажность, изменение уровня грунтовых вод и химический состав среды могут иметь значение для долговечности свай.

Наличие воды само по себе не означает, что свайно-винтовой фундамент непригоден. Важно понимать условия, в которых металл и грунт будут находиться в течение многих лет.

Нагрузка на фундамент определяется не только массой здания

Распространённое заблуждение — оценивать свайный фундамент исключительно по общему весу сооружения. На практике нагрузка распределяется по основанию неравномерно.

Более нагруженными могут быть участки под несущими стенами, пересечениями конструкций, тяжёлыми элементами здания или зонами с концентрированными нагрузками. Значение имеют также геометрия строения и особенности его несущей системы.

Поэтому количество свай само по себе почти ничего не говорит о качестве проекта. Большое число опор не компенсирует их неудачное расположение, а малое число нельзя автоматически считать ошибкой без анализа конструкции.

Почему равномерная сетка не всегда означает правильное решение

Схематичное расположение свай через одинаковые промежутки выглядит аккуратно, но фундамент проектируется не ради симметричного рисунка.

Опоры должны работать совместно с несущей системой сооружения. Если расположение свай не связано с конструкцией здания, отдельные части ростверка или обвязки могут испытывать повышенные нагрузки.

Оценивать свайное поле следует вместе с планировкой и конструктивной схемой здания.

Размер и конструкция сваи имеют значение только вместе с условиями участка

У винтовых свай различаются диаметр ствола, форма наконечника, размеры и конфигурация лопастей, толщина металлических элементов и способ изготовления.

Сравнивать сваи только по одному признаку некорректно. Увеличенный диаметр ствола ещё не гарантирует подходящую работу основания, если конструкция сваи не соответствует грунту и нагрузкам.

При оценке важны:

• назначение сооружения;
• свойства грунта;
• предполагаемые нагрузки;
• конструкция самой сваи;
• состояние металла;
• качество сварных соединений, если они предусмотрены конструкцией;
• защитное покрытие;
• соответствие поставленных свай проектным данным.

Толщина металла и состояние стенки

Металлический ствол должен воспринимать нагрузку и сохранять требуемые свойства в течение срока эксплуатации. Здесь имеют значение как исходная толщина стенки, так и качество самой трубы.

Следы глубокой коррозии, выраженные дефекты металла, повреждения или сомнительное происхождение заготовок требуют отдельной оценки. По одной фотографии определить ресурс сваи нельзя, однако заметные дефекты нельзя считать нормой.

Лопасть и наконечник

Лопасть — рабочая часть сваи, взаимодействующая с грунтом. Её геометрия влияет на процесс погружения и передачу нагрузки.

Деформированная лопасть, повреждения соединений или явно несимметричная конструкция могут указывать на проблемы с изготовлением или обращением со сваей.

При этом внешний осмотр до начала работ не заменяет проверки соответствия изделия проекту.

Почему вертикальность свай важна

Свая должна занимать положение, предусмотренное проектным решением. Заметное отклонение ствола меняет характер передачи нагрузки и может усложнять соединение верхней части основания.

Попытка просто визуально выровнять оголовок не исправляет положение подземной части сваи. Верх конструкции способен выглядеть аккуратно даже при наличии отклонения ниже уровня грунта.

Качество нельзя оценивать только по тому, насколько ровной выглядит линия оголовков после завершения работ.

Опасность механического исправления положения

Если после погружения свая оказалась расположена неправильно, любые способы корректировки должны оцениваться с учётом конструкции и состояния грунта. Простое принудительное перемещение уже установленной опоры способно нарушить контакт грунта с рабочей частью сваи.

Универсального способа исправления таких отклонений без анализа ситуации не существует. Решение зависит от характера дефекта и должно приниматься специалистом, отвечающим за конструктивную надёжность основания.

Глубина погружения не должна рассматриваться отдельно от грунта

Чем глубже свая, тем надёжнее фундамент — ещё одно слишком упрощённое представление.

Главная задача заключается не в достижении максимально возможной глубины, а в получении расчётной работы опоры в конкретных грунтовых условиях. На разных участках подходящие слои могут находиться на разной глубине.

По этой причине одинаковая длина всех свай сама по себе не является доказательством качества. На неоднородном участке фактические условия для отдельных опор могут различаться.

И обратная ситуация тоже требует проверки: заметно различающаяся длина видимой части свай должна иметь техническое объяснение, связанное с рельефом и проектом, а не быть следствием случайного выполнения работ.

Что может указывать на проблемное устройство свайного поля

Часть недостатков можно заметить ещё до возведения здания. Они не всегда означают, что фундамент обязательно непригоден, однако требуют проверки.

Насторожить могут:

• видимые отклонения свай от проектного положения;
• случайное изменение расположения опор без объяснения;
• деформированные стволы;
• повреждённые или неаккуратные соединения;
• выраженная коррозия новых металлических элементов;
• отсутствие понятной связи между расположением свай и несущими конструкциями здания;
• существенные различия в конструкции свай в пределах одного основания без проектного обоснования;
• попытки скрыть дефекты декоративной окраской или облицовкой до проведения контроля;
• отсутствие данных о фактически выполненном свайном поле.

Особого внимания заслуживают изменения, сделанные непосредственно на объекте. Если опору невозможно установить в предусмотренном месте из-за камня, старого фундамента, коммуникации или другой преграды, простое перемещение сваи в удобную точку меняет конструктивную схему.

Верхняя часть фундамента должна объединять сваи в рабочую систему

После устройства отдельных опор их необходимо связать с надземной конструкцией. Для этого применяют различные варианты обвязки или ростверка.

Эти элементы помогают распределять нагрузки между опорами и формируют основу для дальнейшего строительства.

Почему прочность свай не решает всех проблем

Даже качественные сваи не обеспечат нормальную работу здания, если верхняя система соединений выполнена без учёта нагрузок.

Слабые соединения, недостаточная жёсткость элементов или несоответствие обвязки конструкции сооружения могут приводить к деформациям независимо от состояния подземных частей свай.

Основание следует рассматривать целиком: опоры, соединения, ростверк и несущие конструкции над ним должны работать совместно.

Жёсткость имеет значение

Для лёгкого сооружения иногда ошибочно предполагают, что требования к основанию минимальны. Однако небольшой вес здания не исключает чувствительности к перемещениям.

Каркасные стены, перегородки, отделочные материалы, оконные и дверные блоки реагируют на изменение геометрии. Даже сравнительно небольшие неравномерные деформации способны проявиться трещинами отделки, перекосами проёмов или изменением положения пола.

Коррозия как фактор долговечности

Поскольку большинство винтовых свай изготовлено из стали, состояние металла напрямую связано с ресурсом основания.

Коррозия происходит постепенно и зависит от свойств среды. На её развитие могут влиять влажность грунта, доступ кислорода, химический состав почвы, состояние поверхности металла и качество защитного покрытия.

Защитное покрытие не делает металл неуязвимым

Окрашивание или другое защитное покрытие снижает воздействие агрессивной среды, но не превращает сталь в материал, полностью устойчивый к коррозии.

Во время транспортировки и погружения покрытие может получать механические повреждения. Значение имеют технология нанесения, состояние поверхности перед обработкой и стойкость покрытия к условиям эксплуатации.

Оценивать долговечность только по цвету или толщине видимого наружного слоя нельзя.

Особенно важны скрытые участки

После завершения строительства большая часть сваи недоступна для обычного осмотра. Возможности последующего ремонта подземных участков ограничены.

Это одна из причин, почему качество исходных материалов и контроль до скрытия конструкции имеют такое большое значение.

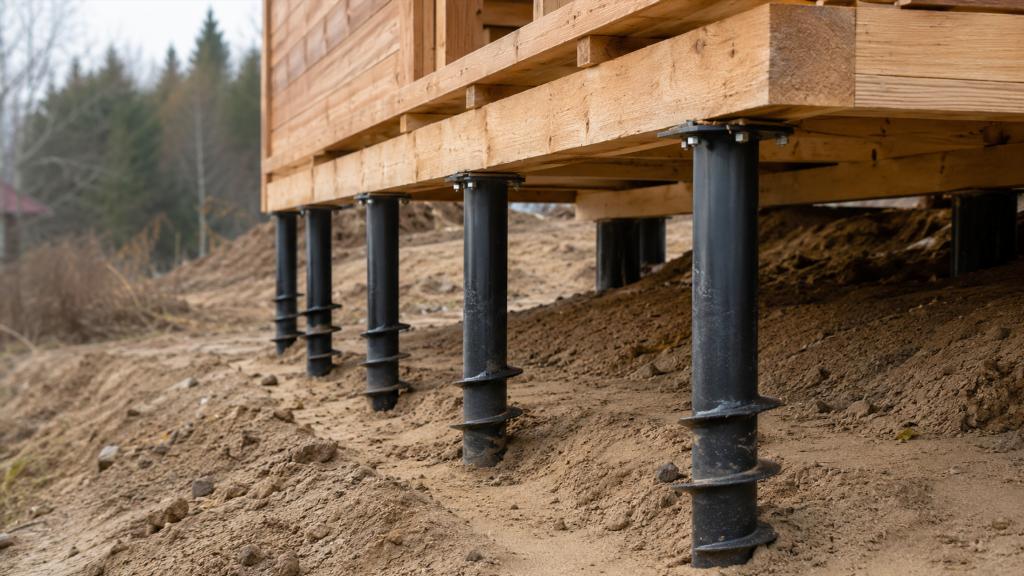

Участок с уклоном требует повышенного внимания

Свайно-винтовые основания часто используют на рельефных участках, поскольку они позволяют уменьшить объём земляных работ. Однако склон создаёт дополнительные вопросы.

Высота надземных участков свай может заметно различаться. Чем больше открытая часть опоры, тем значительнее становится роль пространственной жёсткости конструкции.

Кроме того, необходимо учитывать устойчивость самого грунтового массива. Свая не способна автоматически устранить проблемы участка, связанные с подвижками грунта или другими геологическими процессами.

Фундамент и склон нельзя оценивать отдельно

Если грунт на склоне нестабилен, задача выходит за пределы выбора типа свай. Необходимо понимать причины возможного перемещения грунта и характер рельефа.

В подобных условиях основание должно рассматриваться как часть общей инженерной задачи, связанной с участком.

Какие ошибки часто возникают при оценке свайного фундамента

Проблема нередко начинается не с самого монтажа, а с ошибочного представления о принципах работы основания.

Ориентация только на стоимость одной сваи

Цена отдельной опоры ничего не говорит о стоимости и качестве готового фундамента. Значение имеют обследование участка, проектирование, конструкция свайного поля, соединительные элементы и контроль выполненных работ.

Экономия на одном компоненте способна увеличить риск дополнительных расходов после строительства.

Выбор по соседнему дому

Успешная эксплуатация свайного фундамента на соседнем участке не доказывает, что такое же решение подходит для конкретного места.

Даже на небольшом расстоянии могут различаться грунты, рельеф, история использования территории и характеристики сооружения.

Оценка только по скорости работ

Быстрое устройство основания само по себе не является ни преимуществом, ни недостатком. Гораздо важнее соблюдение проектного решения и возможность проверить результат.

Высокая скорость не компенсирует ошибки в расположении опор или отсутствие исходных данных.

Уверенность, что лёгкому дому фундамент почти не нужен

Небольшая масса действительно влияет на нагрузки, но не отменяет требований к устойчивости и равномерности основания.

Лёгкое сооружение также может деформироваться, особенно если отдельные опоры перемещаются неодинаково.

Какие признаки говорят о более системном подходе к устройству основания

Качество работы трудно определить по одному признаку. Надёжнее оценивать весь процесс подготовки и контроля.

Хорошим признаком является наличие понятной связи между исходными условиями, проектом и фактически выполненным фундаментом.

До начала строительства должно быть ясно:

• какие особенности участка учтены;
• почему выбран именно свайно-винтовой тип основания;
• каким образом расположение свай связано с несущей системой сооружения;
• какие характеристики свай предусмотрены проектом;
• как контролируется положение опор;
• каким способом фиксируются изменения, возникшие во время работ;
• как выполненные сваи объединяются с остальной конструкцией.

Чем меньше решений принимается непосредственно на площадке без документированного обоснования, тем легче оценить качество готового результата.

Что полезно проверить после завершения свайных работ

После устройства основания часть элементов остаётся доступной для осмотра. На этом этапе можно обратить внимание на состояние видимых участков свай и общую геометрию конструкции.

Имеет смысл проверить соответствие фактически расположенных опор проекту, отсутствие заметных деформаций, состояние соединений и качество доступных металлических поверхностей.

Не менее важны документы и результаты контроля, которые позволяют понять, что именно было выполнено.

Внешне ровный фундамент не подтверждает состояние скрытых частей, поэтому визуальный осмотр желательно рассматривать как один из элементов проверки, а не как единственный критерий.

Какие вопросы стоит обсудить с проектировщиком или подрядчиком

Грамотно сформулированные вопросы помогают отличить технически обоснованное решение от шаблонного предложения.

Полезно выяснить:

• на основании каких данных сделан вывод о пригодности свайно-винтового фундамента;
• как учитывались особенности грунта и рельефа;
• почему выбрана конкретная конструкция свай;
• как определено расположение опор;
• как учитываются наиболее нагруженные участки сооружения;
• как контролируется фактическое положение свай;
• каким образом фиксируются отклонения от проекта;
• что предусмотрено для защиты металлических элементов;
• как решается вопрос пространственной жёсткости надземной части основания;
• какие участки конструкции будут скрыты после следующих этапов строительства и когда их можно проверить.

Содержательные ответы должны описывать конкретную конструктивную логику, а не сводиться к утверждению, что такой фундамент «ставят везде».

Когда свайно-винтовое основание требует особенно внимательной оценки

Существует ряд условий, при которых шаблонный подход особенно нежелателен.

Повышенного внимания требуют участки со сложным рельефом, неоднородными или нарушенными грунтами, значительными перепадами высот, следами старых строительных работ. Дополнительная оценка нужна и для сооружений с необычной конструкцией или заметно различающимися нагрузками в отдельных частях.

То же относится к ситуациям, когда проект меняется уже после устройства свай. Перенос тяжёлых элементов, изменение планировки несущих конструкций или увеличение нагрузок способны изменить условия работы основания.

Фундамент рассчитан на определённую конструкцию. Существенное изменение сооружения нельзя автоматически считать допустимым только потому, что сваи уже установлены.

Надёжность определяется системой, а не отдельной характеристикой

У свайно-винтового фундамента нет одного показателя, по которому можно уверенно судить о качестве. Нельзя сделать вывод только по диаметру свай, глубине их расположения, количеству опор или толщине защитного покрытия.

Надёжное основание возникает тогда, когда согласованы грунтовые условия, нагрузки от здания, характеристики свай, расположение опор, верхняя объединяющая конструкция и качество выполнения работ.

Именно системный подход позволяет обнаружить наиболее опасные ошибки. Свая может быть изготовлена качественно, но стоять не там, где требуется конструкции. Свайное поле может выглядеть аккуратно, но не учитывать неоднородность грунта. Хорошая защита металла не компенсирует неправильное распределение нагрузок.

Свайно-винтовой фундамент следует воспринимать не как набор металлических столбов под домом, а как полноценную несущую систему. Чем раньше проверены условия участка и согласованы все элементы основания, тем меньше вероятность, что скрытые недостатки проявятся уже после возведения здания.
