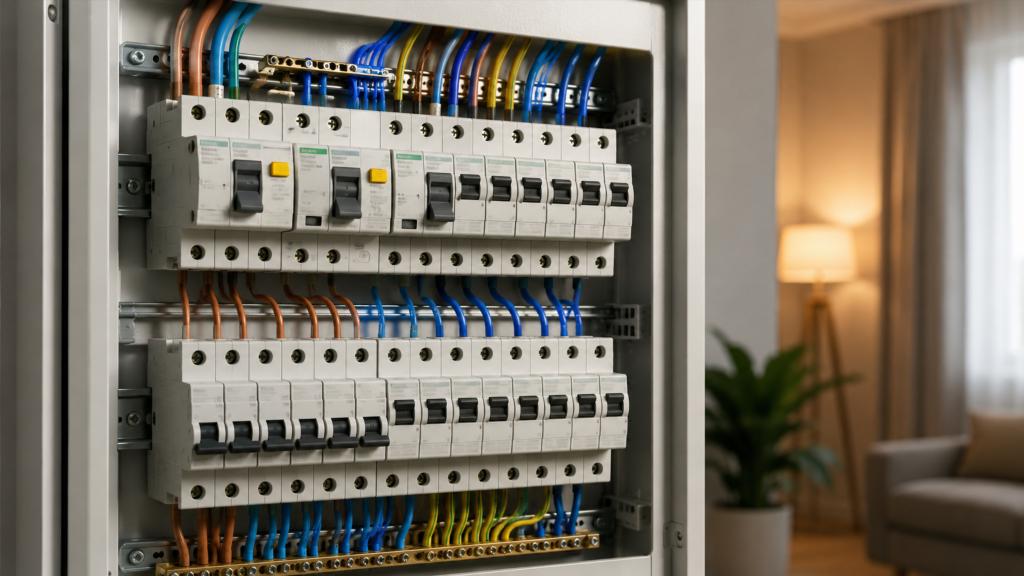

Противопожарное УЗО в доме: зачем оно нужно и от каких рисков защищает

Электрическая проводка может долго работать без заметных проблем, хотя внутри изоляции, соединений или подключенного оборудования уже развивается неисправность. Особенно коварны ситуации, при которых часть электрического тока начинает уходить по непредусмотренному пути: через защитный проводник, металлические конструкции, влажные материалы, поврежденную изоляцию или другие проводящие элементы. Такой дефект не всегда сопровождается током, достаточным для немедленного срабатывания обычного автоматического выключателя, но способен создавать опасный локальный нагрев.

Для обнаружения подобных утечек применяют устройства защитного отключения. УЗО сравнивает ток, уходящий к нагрузке, с током, возвращающимся обратно. Если появляется заметная разница, устройство воспринимает ее как утечку и отключает защищаемую часть электросети. Международные материалы по электробезопасности рассматривают устройства дифференциальной защиты как средство уменьшения риска поражения электрическим током и некоторых пожароопасных повреждений, связанных с утечкой тока.

В бытовой речи выражением «противопожарное УЗО» обычно называют УЗО, которому в системе электроснабжения отводят именно общую противопожарную функцию. Это не устройство, реагирующее на дым, температуру или открытое пламя. Оно следит за электрическим признаком неисправности — дифференциальным током.

Что происходит при утечке тока

В исправной цепи электрический ток проходит к потребителю по рабочим проводникам и возвращается обратно предусмотренным путем. УЗО контролирует баланс этих токов.

При повреждении изоляции часть тока может найти другой путь. Возможными причинами становятся старение кабеля, механическое повреждение, влага, загрязнение, неисправность электроприбора или нарушение изоляции внутри электрической установки.

Такое состояние опасно не только возможностью поражения человека. Ток утечки способен проходить через материалы и соединения, которые вообще не рассчитаны на длительный нагрев. В месте дефекта может выделяться тепло, ухудшаться состояние изоляции и возрастать вероятность дальнейшего повреждения.

Особенность этой неисправности состоит в том, что обычный автоматический выключатель и УЗО контролируют разные параметры.

Автоматический выключатель предназначен прежде всего для реакции на сверхток — перегрузку или короткое замыкание. УЗО реагирует на нарушение баланса токов. По этой причине одно устройство не является полной заменой другого.

Почему УЗО называют противопожарным

Само слово «противопожарное» иногда создает ошибочное впечатление, будто существует особая разновидность аппарата, которая непосредственно обнаруживает начинающееся возгорание. Принцип работы остается дифференциальным.

Противопожарная задача появляется благодаря месту и роли устройства в общей структуре защиты. Такое УЗО помогает обнаружить утечку, которая может быть связана с повреждением изоляции и потенциально опасным нагревом, а затем отключить соответствующую часть установки.

IEC также указывает, что определенные устройства дифференциальной защиты могут применяться для защиты от пожара, а рекомендации по домашней электробезопасности относят наличие RCD к мерам, уменьшающим электрические риски.

Смысл такой защиты можно представить как последовательность:

• изоляция или оборудование получают повреждение;
• возникает непредусмотренный путь прохождения тока;
• появляется дифференциальный ток;
• УЗО обнаруживает небаланс;
• защищаемая цепь отключается.

Чем раньше опасная утечка будет устранена отключением, тем меньше времени остается для развития связанного с ней нагрева.

Какие неисправности могут сопровождаться пожарным риском

Старение изоляции

Изоляционные материалы не сохраняют свои свойства бесконечно. На них влияют температура, механические нагрузки, влажность и условия эксплуатации.

Ухудшение изоляции может происходить постепенно. Внешне проводка еще выглядит работоспособной, однако электрические характеристики уже изменяются. При появлении проводящего пути между токоведущими частями и землей или заземленными элементами возникает утечка, которую способно обнаружить УЗО.

Повреждение кабеля

Кабель может быть поврежден при строительных и отделочных работах, деформации конструкций или длительной механической нагрузке.

Опасность не обязательно проявляется мгновенным коротким замыканием. Иногда повреждение лишь ослабляет изоляционный слой. Электросеть продолжает работать, а дефект со временем развивается.

Воздействие влаги

Влага способна изменить электрические свойства материалов и создать дополнительные пути прохождения тока. Особенно важно учитывать это для участков электросети, находящихся в неблагоприятных условиях.

RCD особенно широко применяется там, где вероятность контакта электрооборудования с влагой выше; рекомендации по электробезопасности отдельно отмечают значение такой защиты во влажных условиях.

Неисправность подключенного оборудования

Источником утечки бывает не только стационарная проводка. Причина может находиться внутри электроприбора, нагревательного оборудования, блока питания или другого потребителя.

Если УЗО начало регулярно отключать питание, само по себе это не указывает на конкретное место повреждения. Повторяющиеся отключения могут быть признаком неисправности проводки или оборудования и требуют поиска причины, а не простого восстановления питания.

Чем противопожарная функция отличается от защиты человека

УЗО часто воспринимают исключительно как устройство защиты человека от поражения током. Это важная функция дифференциальной защиты, но она не единственная.

Защита человека и снижение пожарного риска связаны с обнаружением тока утечки, однако задачи системы различаются. Для дополнительной защиты человека требуется высокая чувствительность к опасным утечкам. Противопожарная защита может рассматриваться на другом уровне электросети и охватывать более крупную ее часть.

Именно поэтому выражения «УЗО для защиты человека» и «противопожарное УЗО» описывают прежде всего назначение устройств в конкретной системе, а не два полностью разных физических принципа действия.

При проектировании защиты важны характеристики аппаратов, схема распределения нагрузки, тип электросети, заземление, свойства подключенного оборудования и согласованность разных уровней защиты. Универсально переносить конкретные параметры из одной установки в другую нельзя.

Зачем противопожарное УЗО устанавливают выше групповых защит

Одна из задач общей дифференциальной защиты — контролировать участок электросети, включающий несколько отходящих линий.

Такое построение позволяет создать дополнительный уровень контроля. Даже если повреждение находится не непосредственно возле розетки или бытового прибора, а в другом участке защищаемой сети, общая дифференциальная защита может реагировать на соответствующую утечку.

При этом слишком широкая зона отключения имеет и недостаток: одна неисправность способна оставить без питания сразу несколько цепей. Из-за этого устройство нельзя рассматривать отдельно от всей структуры распределительного щита.

Задача проектировщика состоит не просто в добавлении максимального количества защитных аппаратов. Нужно добиться того, чтобы разные устройства выполняли свои функции согласованно.

Что такое селективность и зачем она нужна

В электросети может существовать несколько уровней дифференциальной защиты. Например, один аппарат контролирует более крупный участок, а другие расположены ближе к отдельным группам потребителей.

При неисправности желательно локализовать отключение там, где возникла проблема, не обесточивая без необходимости исправные участки дома. Такое согласование защит связано с понятием селективности.

Селективность влияет сразу на несколько качеств системы:

• способность ограничивать зону отключения;
• удобство поиска неисправности;
• устойчивость электроснабжения исправных цепей;
• согласованную работу нескольких ступеней защиты.

Это одна из причин, по которой выбор аппарата нельзя сводить к одному значению, указанному на его корпусе. Необходимо учитывать место устройства в общей системе.

Почему одного противопожарного УЗО недостаточно

Противопожарное УЗО не является универсальной защитой от всех электрических неисправностей.

Оно не заменяет автоматический выключатель

УЗО отслеживает дифференциальный ток, а обычный автомат — сверхтоки. Если нагрузка превышает допустимую для цепи, но ток продолжает возвращаться по штатному проводнику и заметной утечки нет, само УЗО может не обнаружить такую ситуацию.

Поэтому защита от перегрузки и короткого замыкания должна обеспечиваться предназначенным для этого аппаратом либо устройством, совмещающим соответствующие функции.

Оно не обнаруживает любой возможный нагрев

Перегретый контакт, ослабленное соединение или иной дефект не обязательно создают ток утечки на землю. Если ток уходит к нагрузке и возвращается штатным путем, дифференциального небаланса может не возникнуть.

УЗО не является датчиком температуры и не контролирует качество каждого электрического контакта.

Оно не реагирует на дым

УЗО относится к электрической защите. Пожарная сигнализация решает другую задачу — обнаруживает признаки уже возникшего горения или задымления. Эти средства нельзя считать взаимозаменяемыми.

Оно не делает поврежденную проводку исправной

Срабатывание защиты устраняет питание опасного участка, но не причину неисправности. Повреждение изоляции, вода внутри оборудования или дефект прибора после отключения никуда не исчезают.

Почему обычный автомат может не заметить утечку

Распространенная ошибка — считать, что любой опасный ток автоматически приведет к отключению автоматического выключателя.

Автомат оценивает ток, проходящий через защищаемую цепь. Его задача связана с перегрузками и короткими замыканиями. Небольшая по сравнению с рабочей нагрузкой утечка может быть недостаточна для срабатывания защиты от сверхтока.

При этом для места повреждения даже сравнительно ограниченный ток способен иметь значение, если он длительно проходит через небольшой участок материала и вызывает локальный нагрев.

УЗО решает эту проблему иначе. Оно не пытается определить, насколько велика общая нагрузка. Аппарат ищет разницу между токами в контролируемых проводниках.

Именно сочетание разных принципов защиты позволяет охватывать больше аварийных сценариев.

Почему несколько небольших утечек тоже имеют значение

Современный дом содержит большое количество постоянно подключенной техники: блоки питания, бытовые приборы, системы автоматики, электронику и оборудование с фильтрами.

Некоторые устройства могут иметь небольшие рабочие токи утечки, не связанные с аварией. Если множество потребителей находится под одним УЗО, их влияние может суммироваться.

Отсюда возникает важное ограничение: срабатывание дифференциальной защиты не всегда означает пожарную неисправность. Причиной может быть повреждение оборудования, нарушение изоляции, воздействие влаги или совокупность токов утечки нескольких исправных устройств.

Определять причину только по самому факту отключения нельзя.

Что означает регулярное срабатывание УЗО

УЗО, которое периодически отключает электросеть, не стоит воспринимать как неудобную помеху.

Повторяющееся срабатывание может указывать на:

• нарушение изоляции;
• неисправность одного из потребителей;
• воздействие влаги;
• изменение состояния проводки;
• сочетание утечек нескольких устройств;
• проблему внутри самой системы защиты.

Рекомендации по электробезопасности советуют расследовать причину повторяющихся срабатываний, поскольку она может находиться как в подключенном приборе, так и в самой проводке.

Постоянное включение аппарата после каждого отключения без выяснения причины лишает защиту ее смысла.

Противопожарное УЗО и дифавтомат — не одно и то же

Внешне некоторые модульные устройства в распределительном щите похожи, что порождает путаницу.

Классическое УЗО контролирует ток утечки, но само по себе не предназначено для полноценной защиты цепи от перегрузки и короткого замыкания.

Дифференциальный автомат объединяет дифференциальную защиту и функции защиты от сверхтока в одном аппарате.

Различие принципиально. Наличие функции обнаружения утечки еще не означает, что устройство одновременно выполняет все функции автоматического выключателя. IEC выделяет отдельные стандарты для различных типов устройств дифференциальной защиты и аппаратов, совмещающих ее с защитой от сверхтока.

От каких пожаров УЗО не защищает

Название «противопожарное» не должно создавать завышенных ожиданий.

Устройство не способно предотвращать любой пожар, вызванный электричеством. Оно работает только тогда, когда развивающаяся неисправность сопровождается дифференциальным током, достаточным для реакции конкретного аппарата.

За пределами этой функции остаются многие ситуации:

• перегрев из-за перегрузки без утечки;
• плохое контактное соединение без заметного тока на землю;
• некоторые виды дуговых повреждений;
• механический перегрев оборудования;
• возгорание по неэлектрической причине.

Именно поэтому исправная домашняя электросеть строится на сочетании нескольких защитных мер, а не на одном аппарате.

Как оценивать роль противопожарного УЗО в домашней электросети

Полезнее рассматривать такое УЗО не как самостоятельное средство «от пожара», а как один уровень комплексной электрической защиты.

При оценке системы имеют значение:

• какие цепи охватывает устройство;
• какие другие виды защиты уже предусмотрены;
• согласованы ли уровни дифференциальной защиты;
• соответствует ли тип устройства характеру нагрузки;
• нет ли постоянных необъяснимых отключений;
• в каком состоянии находятся проводка и электрооборудование.

Конкретные параметры и схему включения определяют с учетом характеристик реальной электроустановки. Перенос готовой схемы из чужого дома без учета этих условий может нарушить согласованность защиты.

Распространенные заблуждения

«Если стоит УЗО, автомат уже не нужен»

Это неверно для обычного УЗО. Дифференциальная защита и защита от сверхтока решают разные задачи.

«Противопожарное УЗО чувствует нагрев проводки»

Нет. Оно оценивает электрический небаланс, а не температуру кабеля.

«Любое срабатывание означает опасность пожара»

Нет. Устройство сообщает о наличии дифференциального тока выше уровня его срабатывания, но само по себе не определяет причину.

«Если УЗО не сработало, электрического риска нет»

Такой вывод тоже неверен. Существуют неисправности, при которых опасный нагрев развивается без достаточного дифференциального тока.

«Чем чувствительнее устройство, тем лучше оно выполняет любую задачу»

Параметры защитных устройств нельзя оценивать отдельно от назначения, структуры электросети и других ступеней защиты. Чрезмерное упрощение может приводить как к нежелательным отключениям, так и к неправильному пониманию реальной защищенности установки.

Какое место противопожарное УЗО занимает в системе безопасности дома

Электробезопасность дома складывается из нескольких независимых, но взаимосвязанных уровней. Исправная изоляция препятствует появлению утечки. Правильно выбранная защита от сверхтока ограничивает последствия перегрузки и короткого замыкания. Дифференциальная защита обнаруживает часть токов, уходящих по нежелательному пути. Регулярная проверка состояния электроустановки позволяет заметить дефекты, которые автоматические устройства сами по себе определить не способны.

RCD рассматривается специалистами по электробезопасности как важный дополнительный уровень защиты, но не как замена исправной проводке и другим защитным аппаратам.

Противопожарное УЗО нужно прежде всего для того, чтобы ограничить риск, связанный с токами утечки и повреждением изоляции на контролируемом участке электросети. Оно способно отключить питание при определенном типе электрической неисправности еще до того, как ситуация разовьется дальше.

Его реальная ценность проявляется только как часть правильно построенной системы. УЗО не контролирует все причины перегрева, не заменяет автоматическую защиту от сверхтока, не обнаруживает дым и не устраняет неисправности. Зато в тех аварийных сценариях, где появляется опасная утечка тока, оно добавляет отдельный защитный барьер — именно с этим связано его противопожарное назначение.
