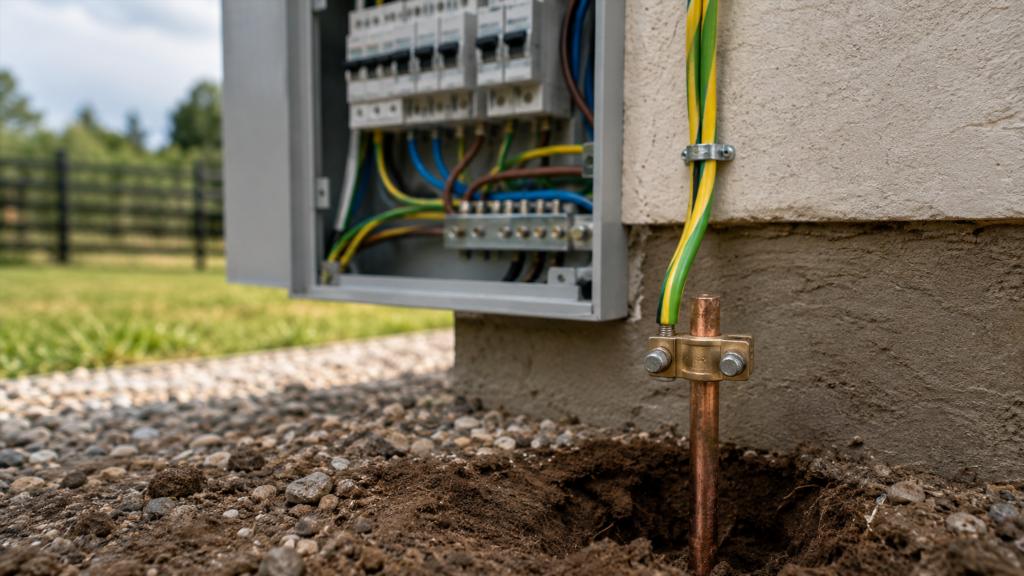

Заземление в частном доме: как устроена система защиты и что важно проверить до работ

Заземление в частном доме относится не к формальным элементам электропроводки, а к общей системе электробезопасности. Его задача — создать предусмотренные проектом электрические связи, которые помогают ограничивать опасное напряжение на доступных проводящих частях и обеспечивают работу защитных мер при повреждениях электроустановки. Международная серия IEC 60364 рассматривает заземляющие устройства, защитные проводники и защитное уравнивание потенциалов как связанные элементы безопасности низковольтной электроустановки.

Именно поэтому оценивать заземление как отдельный металлический элемент в грунте неправильно. Работоспособность зависит не только от контакта с землей, но и от электрической непрерывности защитной цепи, устройства вводной части электроустановки, состояния проводников, соединений, аппаратов защиты и соответствия всей системы принятой схеме электроснабжения.

Монтаж таких элементов связан с риском поражения током, повреждения оборудования и возникновения пожароопасных неисправностей. Статья не заменяет проектирование, измерения и работу квалифицированного электрика, но помогает понять устройство системы, увидеть слабые места и разобраться, что именно должно проверяться до начала работ.

Для чего дому требуется заземление

Металлический корпус исправного электроприбора в штатном режиме не должен становиться опасным для человека. Ситуация меняется при повреждении изоляции или другой электрической неисправности: проводящая часть, которая обычно не находится под напряжением, потенциально может оказаться связанной с токоведущей цепью.

Защитное заземление и защитные проводники участвуют в создании предусмотренного пути для аварийного тока и в работе системы защиты. OSHA описывает заземление электрооборудования как создание проводящего пути, предназначенного для снижения опасности при повреждениях, а защитный проводник — как элемент, выполняющий защитную функцию при нарушении изоляции.

В бытовом доме эта функция особенно важна там, где используются приборы с проводящими корпусами, инженерное оборудование, наружные электрические установки и другие элементы, состояние которых влияет на безопасность людей.

Нельзя сводить назначение заземления к фразе «отвести электричество в землю». Реальная защитная мера строится как система. Для нее имеют значение:

• схема электроснабжения здания;
• защитные проводники;
• главная заземляющая точка электроустановки;
• соединения между проводящими частями;
• заземляющее устройство;
• аппараты автоматического отключения;
• фактические электрические характеристики цепей;
• исправность и непрерывность соединений.

IEC 60364-5-54 отдельно охватывает заземляющие устройства, защитные проводники и проводники защитного уравнивания потенциалов, что хорошо показывает системный характер такой защиты.

Из каких частей складывается система

Заземляющее устройство

Под заземляющим устройством обычно понимают часть системы, обеспечивающую электрическую связь с землей. В быту внимание чаще всего сосредоточено именно на ней, поскольку отдельные элементы могут находиться за пределами здания и быть физически связаны с грунтом.

Однако наличие металлического электрода в земле еще ничего не говорит о безопасности электроустановки. Необходимо знать, для какой системы он предназначен, как связан с остальными защитными проводниками и какие характеристики получены при проверке.

Даже внешне аккуратное устройство нельзя признать пригодным только по фотографии, глубине расположения или количеству металлических элементов. Электрические свойства оцениваются измерениями, а допустимые решения зависят от схемы установки и применимых правил.

Защитный проводник

Защитный проводник обеспечивает электрическую связь между предусмотренными для этого частями электроустановки. При нормальной эксплуатации его назначение отличается от назначения рабочих токоведущих проводников: он является частью защитной меры.

Наличие заземляющего устройства снаружи дома не компенсирует отсутствие или нарушение защитного проводника внутри электропроводки. Розетка с контактом защитного типа тоже не доказывает, что этот контакт действительно правильно включен в защитную систему.

Такое расхождение особенно характерно для старых и многократно переделанных электроустановок: внешне современная фурнитура может сочетаться с проводкой и соединениями, выполненными по более ранним решениям.

Главная заземляющая точка и соединения

Защитные проводники разных частей электроустановки должны образовывать предусмотренную электрическую систему, а не набор независимых соединений. Для этого существует главная точка, через которую организуются соответствующие защитные связи.

Состояние соединений имеет большое значение. Коррозия, механические повреждения, случайные переделки, плохой контакт или разрыв проводника способны изменить характеристики цепи, хотя визуально большая часть оборудования будет выглядеть исправной.

Периодическая проверка электроустановки включает оценку достаточности заземления и защитного уравнивания потенциалов, состояния проводки, коммутационного оборудования и других элементов, влияющих на безопасность.

Почему нельзя выбирать устройство заземления по универсальной картинке

Одна из распространенных ошибок — искать единственную схему, подходящую любому частному дому. Заземление является частью конкретной электроустановки, а не независимой конструкцией, которую можно одинаково повторить на любом участке.

На решение влияют характеристики питающей сети, организация защитных и рабочих проводников, конструкция здания, размещение инженерных систем, свойства существующей электропроводки и другие исходные данные.

Даже параметры грунта имеют значение не сами по себе. Они рассматриваются вместе с конструкцией заземляющего устройства и электрическими характеристиками всей системы. Простая логика «чем больше металла в земле, тем безопаснее» не дает надежного результата.

Опасна и обратная крайность — оценивать систему только по одному измеренному показателю. Электробезопасность не сводится к единственной цифре. Требуется убедиться, что защитная цепь в целом соответствует выбранному решению и способна выполнять свою функцию.

Заземление и защитное отключение — не одно и то же

В бытовых электроустановках вместе с заземлением применяются различные защитные аппараты. Среди них — устройства защитного отключения, реагирующие на остаточный ток. Такие устройства способны уменьшать риск поражения электрическим током при определенных неисправностях. Electrical Safety First относит RCD к средствам дополнительной защиты от электрического удара и указывает на их применение в домашних электроустановках.

Из этого не следует, что один защитный элемент можно произвольно считать заменой другому. Заземление, защитные проводники, уравнивание потенциалов и аппараты отключения выполняют разные функции и должны рассматриваться как части общей системы.

Неверная логика часто выглядит так: «если установлен чувствительный защитный аппарат, состояние заземления уже неважно». Она опасна тем, что маскирует неисправности защитных проводников и соединений.

Столь же ошибочно полагать, что хорошее заземляющее устройство делает ненужными остальные аппараты защиты. Требования к электроустановке формируются не вокруг одного устройства, а вокруг набора согласованных защитных мер.

Чем заземление отличается от рабочего нулевого проводника

Заземление нередко путают с рабочим нулевым проводником из-за того, что в отдельных системах электроснабжения между ними существуют определенные связи. Для владельца дома такое упрощение способно привести к опасным выводам.

Рабочий проводник участвует в нормальной работе электрической цепи. Защитный проводник предназначен для выполнения защитной функции и в нормальном режиме не должен использоваться как обычный рабочий токоведущий путь. OSHA также разделяет grounded conductor, обычно соответствующий нейтральному проводнику, и equipment grounding conductor, выполняющий защитную функцию.

Их нельзя произвольно объединять, переставлять или использовать один вместо другого только потому, что измерительный прибор показывает ожидаемое напряжение.

Особенно осторожно следует относиться к старым домам, где проводка неоднократно ремонтировалась. То, что определенная схема когда-то работала без заметных проблем, не доказывает ее безопасности.

Почему «заземление на трубу» нельзя считать полноценным решением

Металлические трубы и другие инженерные коммуникации могут выглядеть удобным способом получить связь с землей. Такая логика ненадежна уже потому, что назначение трубопровода не состоит в выполнении функции самодельного заземляющего электрода.

Конструкция коммуникаций со временем меняется. Металлические участки заменяются полимерными, появляются вставки, счетчики, арматура и соединения, способные нарушить электрическую непрерывность. Человек, который видит металлическую трубу в одном помещении, не может по этому признаку определить ее электрическое состояние на всей протяженности.

Отдельная тема — уравнивание потенциалов. Оно действительно может включать определенные проводящие части здания, но это не означает, что любую трубу разрешено самостоятельно превращать в замену штатному заземляющему устройству. IEC рассматривает защитное уравнивание потенциалов и заземляющие проводники как определенные элементы системы безопасности, а не как случайные взаимозаменяемые металлические связи.

Какие признаки должны насторожить владельца дома

Большую часть электрических характеристик невозможно надежно оценить без приборов, но некоторые обстоятельства позволяют понять, что установка заслуживает профессиональной проверки.

Поводом для внимания могут быть:

• отсутствие понятной информации о защитной системе дома;
• старая электропроводка после неоднократных частичных ремонтов;
• розетки с защитными контактами при неизвестной схеме их подключения;
• поврежденные, нагретые или обгоревшие элементы электроустановки;
• следы коррозии на доступных защитных соединениях;
• регулярные необъяснимые срабатывания защитных аппаратов;
• изменения электроустановки без последующей проверки;
• появление новых мощных или стационарно подключаемых потребителей;
• сомнительные самодельные соединения в щите или возле инженерного оборудования.

Следы перегрева, потрескивание, повреждения розеток и частые срабатывания защитных устройств относятся к признакам, которые нельзя игнорировать. Профессиональная проверка способна выявить недостатки заземления и защитного уравнивания потенциалов, повреждения электропроводки и потенциальные риски поражения током или пожара.

Что должен оценить специалист перед устройством или переделкой

Существующую схему электроснабжения

До выбора конструкции важно определить, с какой системой приходится работать. Ошибка на этом этапе способна сделать дальнейшие решения бессмысленными или небезопасными.

Специалисту требуется понимать устройство вводной части, назначение проводников, существующие защитные связи и состояние распределительной сети дома.

Состояние защитных цепей

Даже хорошо выполненный внешний заземлитель не исправляет разорванный защитный проводник в доме. Проверке подлежит электрическая непрерывность соответствующих соединений от предусмотренных точек электроустановки до защитной системы.

Одного визуального осмотра недостаточно. Электрические характеристики подтверждаются измерительными методами.

Совместимость с аппаратами защиты

Автоматические выключатели и устройства защитного отключения не должны рассматриваться отдельно от проводки и схемы заземления. Необходимо оценивать, как система будет вести себя при неисправности и обеспечит ли сочетание защитных мер требуемый уровень безопасности.

Защитное заземление в инженерной практике рассчитывается и организуется так, чтобы при аварийных условиях система могла ограничить опасные напряжения и обеспечить предусмотренное действие защиты.

Условия эксплуатации

На долговечность наружных элементов влияют влажность, коррозионная среда, механические нагрузки и изменения участка. Подземное расположение не делает соединение бессрочным.

Стоит учитывать и будущие работы возле дома. Земляные работы, благоустройство участка, прокладка других коммуникаций или реконструкция здания способны затронуть элементы, расположение которых владельцу неизвестно.

Типичные ошибки в представлении о заземлении

«Если лампы и розетки работают, с заземлением все в порядке»

Обычная работа бытовой сети практически ничего не говорит о готовности защитной системы к аварийной ситуации. Многие дефекты защитных проводников могут долго не проявляться при нормальной эксплуатации.

Проблема становится заметной именно тогда, когда возникает повреждение, для которого защита и была предусмотрена.

«Можно проверить все обычным бытовым тестером»

Простые измерительные приборы полезны для ограниченного круга задач, но они не заменяют комплексную проверку электроустановки. Даже профессиональные устройства, предназначенные для быстрой проверки розеток, сами по себе не позволяют подтвердить полную безопасность всей установки. Electrical Safety First отдельно предупреждает, что даже более совершенный тестер розеток не способен самостоятельно дать полную гарантию их безопасности.

«Чем массивнее заземлитель, тем лучше»

Количество металла не является универсальным критерием качества. Значение имеет поведение всей электрической цепи и соответствие конструкции конкретной системе.

«Главное — один раз сделать и больше не возвращаться к вопросу»

Электроустановка изменяется вместе с домом. Ремонт щита, прокладка новых линий, модернизация отопления, установка оборудования, повреждение кабелей или коррозия соединений могут изменить состояние защитных цепей.

Периодический профессиональный осмотр оценивает не только наличие заземления, но и его достаточность вместе с состоянием других элементов установки.

Что полезно выяснить у электрика

Заказчику необязательно самостоятельно рассчитывать заземляющее устройство, чтобы контролировать качество работы. Намного полезнее задавать вопросы, которые заставляют рассматривать объект целиком.

Можно уточнить:

• какая система электроснабжения фактически используется в доме;
• какие элементы выполняют функцию защитного заземления;
• каким образом проверяется непрерывность защитных проводников;
• какие измерения потребуются после выполнения работ;
• как заземление связано с вводным и распределительным оборудованием;
• как учитывается уравнивание потенциалов;
• соответствует ли существующая внутренняя проводка планируемому решению;
• какие участки старой электроустановки требуют отдельной проверки;
• какие результаты измерений будут зафиксированы после завершения работ.

Такие вопросы намного информативнее, чем просьба просто показать, где находится «контур». Они помогают понять, рассматривает ли специалист систему как единое защитное решение.

Когда особенно важна проверка существующей системы

Состоянию заземления стоит уделять повышенное внимание при покупке старого дома, большой реконструкции, замене распределительного щита, серьезном обновлении электропроводки или подключении нового стационарного электрического оборудования.

Особого внимания требуют здания с неизвестной историей ремонтов. За десятилетия в них могут одновременно существовать проводники разных поколений, новые розетки, старые распределительные коробки и отдельные участки, переделанные разными мастерами.

Внешний вид не позволяет установить качество скрытых соединений. Новый электрощит тоже не гарантирует исправность линий, уходящих в стены, а современная розетка ничего не говорит о состоянии защитного проводника за ней.

Заземление нужно оценивать как часть всей электроустановки

Надежная система не определяется формой нескольких металлических деталей и не подтверждается фактом наличия провода, уходящего в землю. Защитный результат складывается из согласованной работы заземляющего устройства, проводников, соединений, уравнивания потенциалов и аппаратов защиты. Такой подход соответствует самому принципу построения безопасной низковольтной электроустановки, где заземляющие устройства и защитные проводники рассматриваются совместно.

Для владельца дома практический вывод состоит не в том, чтобы копировать чужую схему, а в том, чтобы понимать предмет проверки. Нужно знать, какая защитная система предусмотрена, нет ли разрывов и сомнительных переделок, согласованы ли ее элементы и подтверждены ли характеристики измерениями.

Работы с заземлением затрагивают безопасность людей и электрооборудования. Здесь особенно опасны решения, которые выглядят правдоподобно, но не учитывают устройство конкретной сети. Грамотно выполненная система начинается не с покупки электродов или выбора места на участке, а с оценки существующей электроустановки и определения защитного решения, которое затем может быть проверено объективными измерениями.
