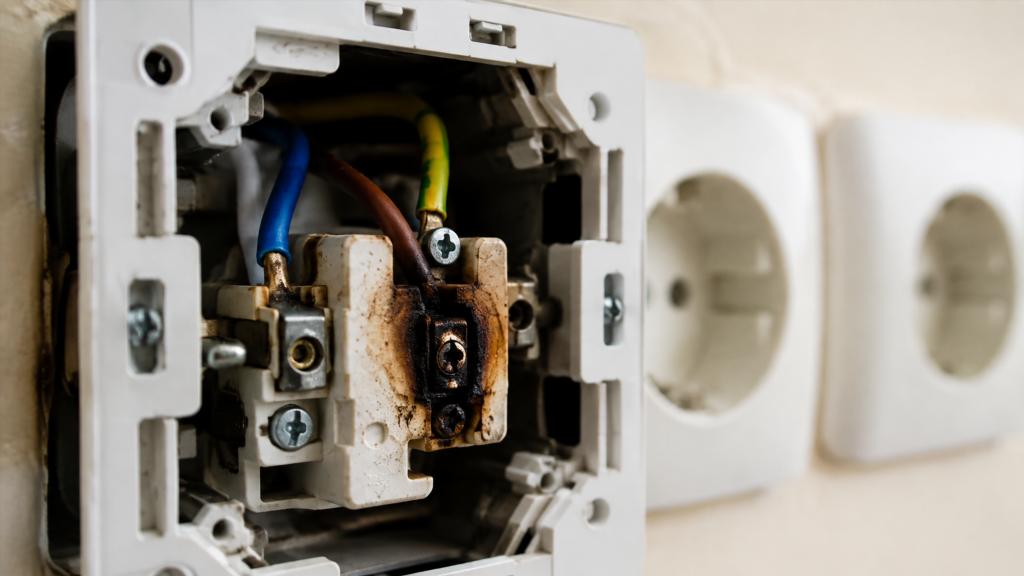

Почему плохой контакт в одной розетке может нарушить работу всего шлейфа

Подключение нескольких розеток одной линии через последовательное прохождение проводников от одного механизма к другому часто называют шлейфовым. В бытовой электропроводке такое решение привлекает компактностью и сравнительно небольшим количеством соединительных точек вне подрозетников. Однако у него есть особенность, которая напрямую влияет на надежность: часть последующих розеток может зависеть от качества промежуточных контактов в предыдущих точках.

Проблема обычно возникает не из-за самого факта наличия нескольких розеток на одной линии, а из-за того, какую роль начинают играть соединения внутри каждого механизма. Ослабленный, поврежденный или перегретый контакт способен стать слабым местом всей цепи. При этом внешне неисправная розетка иногда продолжает работать, а нарушения проявляются дальше по линии.

Именно поэтому розеточный шлейф важно рассматривать не как ряд независимых точек, а как систему, надежность которой во многом определяется состоянием каждого промежуточного соединения.

Что называют подключением розеток шлейфом

В обычной розеточной линии несколько точек могут получать питание от одного группового кабеля. При шлейфовой организации проводники приходят в одну розетку и затем продолжаются к следующей.

Получается цепочка:

розетка — следующая розетка — следующая розетка.

Электрические приборы при этом не включаются последовательно друг с другом. Сами розетки остаются подключенными к питающей сети параллельно. Слово «шлейф» относится прежде всего к способу прохождения кабеля и организации соединений.

Это различие важно. Иногда фразу «розетки соединены последовательно» понимают буквально, будто ток проходит через подключенный прибор и только затем попадает к следующему. В бытовой проводке речь идет о другом: промежуточный розеточный механизм может использоваться как точка, через которую проводник продолжается дальше.

Именно такой промежуточный контакт и становится потенциально значимым для последующих точек.

Почему одна розетка может влиять на несколько следующих

Представим линию с несколькими розетками. Через одну из промежуточных точек питание проходит дальше. Если контакт в этой точке исправен, его влияние практически незаметно. Электрическое сопротивление качественного соединения очень мало, поэтому заметного нагрева или падения напряжения не возникает.

Ситуация меняется, когда контакт ухудшается.

Причинами могут быть:

• ослабление соединения;
• повреждение контактной поверхности;
• деформация клеммы;
• последствия длительного нагрева;
• окисление;
• механическое воздействие;
• некачественно выполненное соединение;
• несоответствие элементов друг другу.

Даже небольшое дополнительное сопротивление в месте контакта становится существенным, если через него длительное время проходит заметный ток.

В результате промежуточная точка начинает вести себя как узкое место линии.

Что происходит при увеличении контактного сопротивления

Хорошее электрическое соединение должно пропускать ток с минимальными потерями. Если площадь фактического соприкосновения уменьшается или соединение становится нестабильным, сопротивление контакта повышается.

На нем начинает выделяться больше тепла.

Количество тепла связано не только с величиной сопротивления, но и с током, проходящим через соединение. При увеличении нагрузки нагрев проблемной точки способен возрастать особенно заметно.

Возникает неприятная цепочка изменений:

• контакт ухудшается;
• сопротивление увеличивается;
• температура растет;
• материалы вокруг соединения нагреваются;
• состояние контактной поверхности ухудшается еще сильнее;
• сопротивление может продолжать расти.

Такой процесс способен развиваться постепенно. Розетка не обязательно перестает работать сразу.

Почему неисправность может долго оставаться незаметной

Одно из коварных свойств плохого контакта заключается в том, что электрическая цепь иногда сохраняется.

Лампа, зарядное устройство или другой маломощный потребитель может работать почти нормально. Кажется, что проблема отсутствует.

При подключении более мощной нагрузки условия меняются. Через слабое соединение проходит больший ток, и тепловыделение увеличивается.

Поэтому одна и та же розетка может вести себя по-разному:

при небольшой нагрузке никаких заметных проявлений нет, а при продолжительной или более высокой нагрузке появляются нагрев, нестабильность либо запах перегретых материалов.

Неисправность также может быть непостоянной. Контакт способен изменяться из-за температуры, механического напряжения или положения элементов внутри механизма.

Как плохой контакт отражается на последующих розетках

Если поврежденное соединение одновременно служит транзитным для следующих точек, его состояние влияет не только на одну розетку.

Последствия могут проявляться по-разному.

Исчезновение питания дальше по линии

При полном разрыве транзитного контакта часть розеток перестает работать. Сама точка, в которой находится нарушение, при некоторых вариантах соединения может вести себя иначе, что затрудняет поиск причины по внешним признакам.

Пользователь видит несколько неработающих розеток и может ошибочно предположить проблему где-то в начале линии, хотя дефект находится в одной промежуточной точке.

Нестабильная работа приборов

При неполном или изменяющемся контакте напряжение на последующих розетках может становиться нестабильным под нагрузкой.

Это может проявляться как:

• кратковременные отключения;
• периодические сбои;
• изменение работы некоторых приборов;
• пропадание питания при движении вилки или корпуса розетки;
• различия в поведении линии при разной нагрузке.

Такие симптомы нельзя считать нормальной особенностью розеточного шлейфа.

Локальный перегрев

Самая опасная ситуация возникает, когда электрическая цепь еще сохраняется, но сопротивление соединения уже достаточно велико для заметного тепловыделения.

Тогда потребители продолжают работать, а проблема развивается скрыто внутри подрозетника.

Почему нагрузка на промежуточный контакт может быть выше ожидаемой

В розеточном шлейфе через некоторые соединения проходит ток не одного конкретного прибора.

Промежуточная точка может передавать питание сразу нескольким последующим розеткам. Если в них одновременно подключены потребители, ток через транзитное соединение складывается.

Это не означает, что любая цепочка розеток обязательно перегружается. Исправная линия должна работать в пределах условий, для которых она спроектирована. Уязвимость появляется тогда, когда качество конкретного соединения ухудшается.

Промежуточный контакт способен внешне относиться к розетке, в которую вообще ничего не подключено, но электрически через него при этом проходит нагрузка других точек.

Так возникает характерная ситуация: розетка не используется, а ее соединения нагружаются.

Почему количество соединений имеет значение

Каждая дополнительная контактная точка — еще одно место, состояние которого влияет на надежность системы.

Сам по себе контакт не является проблемой. Качественные электрические соединения используются повсеместно. Значение имеет их количество, конструкция, условия эксплуатации и сохранность со временем.

В длинной цепочке увеличивается число потенциальных мест, где могут возникнуть:

• механическое ослабление;
• температурные изменения;
• повреждение проводника;
• ухудшение поверхности контакта;
• ошибки первоначального монтажа;
• последствия неоднократного обслуживания.

Из этого не следует, что большое количество розеток автоматически делает линию неисправной. Речь идет о вероятности появления слабого звена и о последствиях его возникновения.

Роль самого розеточного механизма

Розетка воспринимается как конечное устройство — место, куда вставляют вилку. При шлейфовой организации она может одновременно выполнять еще одну функцию: участвовать в передаче питания дальше.

Из-за этого состояние ее внутренних соединений становится важным не только для подключенного к ней прибора.

На надежность способны влиять:

• конструкция клемм;
• состояние зажимных элементов;
• сохранность проводников;
• отсутствие перегрева;
• качество контакта;
• механическая целостность механизма.

Если розетка использовалась долго, подвергалась нагреву или имеет следы повреждений, оценивать ее только по принципу «вилка держится нормально» недостаточно.

Механическая исправность лицевой части не подтверждает исправность скрытых электрических соединений.

Почему нагрев особенно важен

Нагрев — не просто неприятный побочный эффект плохого контакта.

Высокая температура влияет на материалы самого соединения и окружающих элементов. Изоляционные детали могут терять первоначальные свойства, металлические части — изменять состояние поверхности, а механические элементы — деформироваться.

Возникает самоподдерживающийся процесс: ухудшение контакта вызывает нагрев, а нагрев ускоряет дальнейшее ухудшение.

Особого внимания требует ситуация, когда нагревается не вилка мощного прибора, а сама розетка или участок стены около нее.

Это уже не вопрос удобства эксплуатации.

Какие признаки нельзя игнорировать

Электрические неисправности далеко не всегда сопровождаются мгновенным отключением защиты. Поэтому некоторые внешние симптомы имеют самостоятельное значение.

К настораживающим признакам относятся:

• заметный нагрев корпуса розетки;
• запах перегретого пластика или изоляции;
• изменение цвета лицевой панели;
• потрескивание;
• периодическое исчезновение питания;
• одновременное отключение нескольких розеток одной зоны;
• работа линии только при определенном положении вилки;
• следы оплавления;
• потемнение около контактов;
• повторяющиеся сбои под нагрузкой.

Особенно показательно сочетание нескольких симптомов.

Если проблемы появляются не в одной, а сразу в группе розеток, причиной может быть общее для них соединение.

Почему срабатывание автомата не всегда происходит сразу

Распространено представление, что любое опасное нарушение в проводке обязательно немедленно отключит автоматический выключатель.

Это не так.

Автоматическая защита рассчитана на определенные виды аварийных режимов, прежде всего на чрезмерный ток. Плохой контакт способен нагреваться локально, при этом общий ток линии может оставаться недостаточным для немедленного отключения защиты.

Например, линия в целом не перегружена, но в одном месте появилась зона повышенного сопротивления. Энергия выделяется именно там, а не равномерно по проводнику.

Поэтому отсутствие срабатывания автомата нельзя считать подтверждением исправности всех соединений.

Чем отличается перегрузка линии от плохого контакта

Эти явления нередко путают, хотя физически они различаются.

При перегрузке чрезмерный ток проходит через значительную часть электрической цепи.

При плохом контакте общий ток может быть вполне обычным, но локальное сопротивление в одном небольшом участке оказывается повышенным.

Внешние проявления иногда похожи — нагрев, запах, нестабильная работа. Однако причины и характер проблемы разные.

Для пользователя важен практический вывод: нагревающаяся розетка не должна восприниматься как обычное следствие работы мощного прибора.

Почему проблема может появиться спустя годы

Даже изначально исправное соединение не существует в неизменном состоянии бесконечно долго.

На него воздействуют:

• температурные циклы;
• механические нагрузки;
• включение и извлечение вилок;
• вибрации;
• старение материалов;
• изменения контактных поверхностей;
• предыдущие ремонты и вмешательства.

Особенно неблагоприятна ситуация, когда соединение уже переживало заметный перегрев. Внешне оно может выглядеть приемлемо, но состояние металлических поверхностей и окружающих деталей уже изменилось.

Поэтому возраст проводки сам по себе не является диагнозом, но история эксплуатации имеет значение при оценке неисправности.

Отдельная роль защитного проводника

В современной электропроводке важен не только рабочий путь тока, но и надежность защитного проводника.

Он выполняет функцию, связанную с электробезопасностью, поэтому нарушение его непрерывности имеет иной характер последствий, чем обычное исчезновение питания.

Опасность заключается в том, что пользователь может долго не замечать дефект. Розетка продолжает питать прибор, поскольку рабочие проводники исправны, а защитное соединение при этом уже нарушено.

По внешней работе прибора такая проблема может никак не проявляться.

Именно поэтому состояние защитных соединений нельзя оценивать по принципу «розетка работает — значит все хорошо».

Всегда ли розетки шлейфом являются неправильным решением

Фраза «розетки шлейфом делать нельзя» слишком категорична без уточнения, что именно подразумевается.

Несколько розеток на одной групповой линии — обычное техническое решение. Спорным становится конкретный способ организации промежуточных соединений и то, какие проводники зависят от контактных элементов розеточного механизма.

У разных решений различаются:

• количество соединений;
• зависимость последующих точек от промежуточного механизма;
• ремонтопригодность;
• устойчивость к единичному плохому контакту;
• особенности обслуживания;
• требования к используемым компонентам.

Поэтому полезнее обсуждать не абстрактный запрет на слово «шлейф», а последствия конкретной архитектуры соединений.

Почему ответ «нельзя, потому что греется» слишком упрощен

Исправное электрическое соединение не должно заметно нагреваться только из-за того, что через него проходит питание следующей розетки.

Нагрев появляется при сочетании факторов: тока, сопротивления, состояния контакта и условий теплоотвода.

Проблема шлейфовой организации заключается в другом. Если промежуточное соединение ухудшилось, последствия распространяются на участок линии, расположенный после него.

Чем больше нагрузка последующих потребителей, тем существеннее может быть влияние дефектного контакта.

Именно эта зависимость делает состояние промежуточных точек особенно важным.

Почему неисправность бывает трудно локализовать

При обрыве отдельной розетки место неисправности кажется очевидным. В шлейфовой линии картина может быть менее наглядной.

Предположим, перестала работать группа из нескольких точек. Причина может находиться не в каждой из них, а в общем соединении перед неработающим участком.

Еще сложнее ситуация с нестабильным контактом. Он способен:

• работать без нагрузки;
• ухудшаться после нагрева;
• временно восстанавливаться;
• проявляться только при включении определенного прибора;
• влиять сразу на несколько точек.

По одному внешнему симптому надежно определить источник проблемы нельзя.

Что оценивают при профессиональной проверке

Проверка подозрительной розеточной линии не сводится к осмотру лицевых панелей.

Специалисту важно установить характер дефекта и понять, не затрагивает ли он другие точки группы. В зависимости от ситуации оцениваются состояние контактных соединений, признаки перегрева, целостность проводников и общая работа линии.

Особое значение имеют вопросы:

• где начинается неработающий участок;
• связаны ли сбои с нагрузкой;
• есть ли следы локального нагрева;
• затронуты ли защитные соединения;
• повторялась ли проблема ранее;
• какие точки линии имеют общую зависимость.

Такая диагностика помогает отличить единичную неисправную розетку от дефекта промежуточного соединения.

Типичные заблуждения о розеточном шлейфе

«Если розетка ничего не питает, она не может греться»

Может, если через ее соединения проходит ток к другим розеткам.

Отсутствие вилки в конкретной точке не означает отсутствия тока в ее транзитных соединениях.

«Если автомат не выключился, проблемы нет»

Локальный плохой контакт может нагреваться без тока, достаточного для мгновенного срабатывания обычной защиты от перегрузки.

«Если одна розетка работает, ее контакты исправны»

Не обязательно. Часть соединений может питать саму розетку, а другая часть — продолжение линии.

Кроме того, дефект способен проявляться только при значительной нагрузке.

«Плохой контакт просто отключит электричество»

Не всегда. Полный обрыв — только один возможный сценарий. Более опасным может оказаться частичный контакт, который продолжает проводить ток и одновременно сильно нагревается.

«Все проблемы шлейфа связаны только с большой мощностью»

Высокая нагрузка действительно увеличивает влияние плохого контакта, но первопричиной нередко оказывается именно качество соединения.

Когда состояние линии требует повышенного внимания

Проверка особенно важна, если уже появлялись признаки теплового повреждения или нестабильной работы.

Поводом для профессиональной оценки служат ситуации, когда:

• несколько розеток начинают отключаться одновременно;
• корпус одной из точек регулярно нагревается;
• ощущается запах перегретых материалов;
• электричество пропадает при подключении нагрузки;
• видны следы оплавления или потемнения;
• ранее выполнялись неоднократные ремонты той же группы;
• неисправность исчезает и появляется снова.

Продолжение эксплуатации точки с признаками перегрева может усугубить повреждение.

Почему надежность линии определяется не только кабелем

При обсуждении электропроводки много внимания уделяют проводникам, их материалу и допустимой нагрузке. Но электрическая цепь состоит не только из непрерывных участков кабеля.

В ней есть соединения, клеммы, защитные аппараты и розеточные механизмы.

Даже проводник с достаточными характеристиками не исключает локальной проблемы, если соединение в одной точке имеет высокое сопротивление.

Поэтому надежность системы определяется ее слабейшими участками, а не только характеристиками основного кабеля.

Шлейф как вопрос архитектуры соединений

Главный недостаток неудачно организованного розеточного шлейфа заключается в зависимости нескольких точек от состояния промежуточных контактов.

Пока все соединения исправны, эта зависимость может никак не ощущаться. При появлении дефекта одна розетка превращается в место, влияющее на работу нескольких следующих.

Последствия варьируются от простого исчезновения питания до скрытого локального нагрева.

Именно поэтому при оценке такой линии важны не мифы о безусловном запрете шлейфа, а более конкретные вопросы: через какие соединения проходит общий ток, насколько надежны промежуточные контакты, есть ли признаки их повреждения и сохраняется ли целостность защитных соединений.

Розетка, расположенная в середине цепочки, может быть гораздо значимее, чем кажется по ее внешнему виду. Даже если в нее редко включают приборы, ее внутренние соединения способны участвовать в питании остальных точек. Плохой контакт в таком месте становится проблемой не одной розетки, а всей расположенной после нее части линии.
