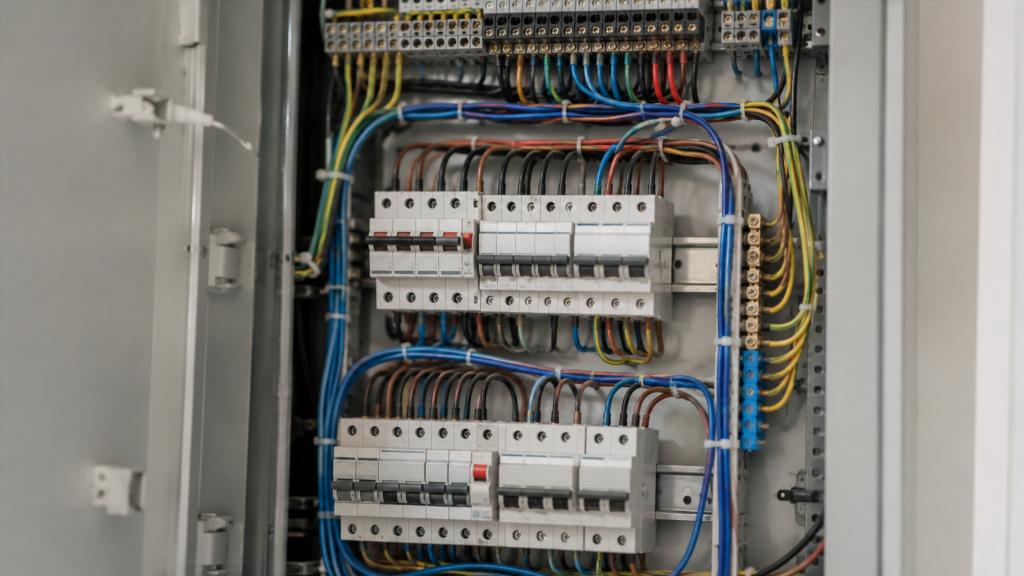

Провод для разводки в электрощите: какие характеристики важны и что учитывать при выборе

Электрощит — это не просто коробка с автоматическими выключателями. Внутри него проводники соединяют защитные аппараты, шины, коммутационные устройства и другие элементы в единую систему. От характеристик этих соединений зависят нагрев, стабильность контактов, удобство обслуживания и общая надёжность щита.

Выбор провода для внутренней разводки нельзя сводить только к сравнению сечения или к поиску материала, который удобнее сгибать. Значение имеют конструкция жилы, материал проводника, свойства изоляции, совместимость с клеммами оборудования, условия нагрева, способ прокладки внутри корпуса и качество оконцевания. Международный стандарт IEC 60364-5-52 рассматривает выбор и устройство проводников как совокупность взаимосвязанных факторов, а требования к низковольтным распределительным устройствам отдельно рассматриваются серией IEC 61439.

Для домашнего электрощита это означает простую вещь: подходящий проводник определяется не одной характеристикой, а всей системой соединения.

Чем провод внутри щита отличается от обычной линии

Проводка внутри электрощита работает в иных условиях, чем кабель, проложенный по стене или скрытый под отделкой.

В ограниченном пространстве корпуса рядом располагается много соединений и аппаратов. Проводники изгибаются на сравнительно небольших участках, проходят между соседними устройствами, подходят к клеммам под разными углами. При этом возможность отвести тепло ограничена размерами корпуса, компоновкой оборудования и количеством проводов.

Сам провод является только одной частью электрического соединения. Не менее важны:

• клемма аппарата;
• состояние и форма конца жилы;
• качество контакта;
• допустимый для оборудования тип проводника;
• механическая нагрузка на соединение;
• условия охлаждения внутри корпуса.

Даже хороший по характеристикам провод не компенсирует неправильное соединение с клеммой или несовместимость с конкретным аппаратом.

Материал жилы и его значение

Для внутренней разводки электрощита важны электрическая проводимость материала, механические свойства жилы и совместимость соединения с установленными аппаратами.

Медные проводники

Медь широко используется в низковольтных электрических установках благодаря хорошей проводимости и удобству работы с относительно компактными проводниками. Она подходит для различных конструкций жил, включая более жёсткие и гибкие варианты.

Внутри небольших распределительных щитов особенно ценится возможность аккуратно сформировать соединение без чрезмерного давления на клеммы и соседние аппараты.

Однако само слово «медный» ещё не определяет пригодность провода. Два медных проводника могут заметно отличаться по конструкции жилы, изоляции, температурным характеристикам и допустимым способам оконцевания.

Другие материалы

Использование проводников из другого металла требует отдельной оценки совместимости всей контактной системы. Материал клемм, конструкция аппарата и допустимые производителем способы подключения имеют здесь принципиальное значение.

Внутри щита не стоит рассматривать проводник отдельно от оборудования, к которому он подключается. Контактная пара должна быть рассчитана на совместную работу.

Однопроволочная и многопроволочная жила

Одно из наиболее заметных различий между проводами — конструкция токопроводящей жилы.

Жёсткая жила

Однопроволочный проводник сохраняет приданную форму и может быть удобен там, где соединения короткие и расположение оборудования позволяет делать плавные переходы между аппаратами.

Такая жила меньше меняет положение после укладки. Это помогает поддерживать аккуратную геометрию соединений.

Одновременно жёсткость может стать недостатком при плотной компоновке. Если провод приходится сильно изгибать или подводить к клемме под неудобным углом, механическая нагрузка передаётся непосредственно на место подключения.

Особенно нежелательно использовать изгиб провода как способ «дотянуть» его до неправильно расположенной клеммы.

Многопроволочная жила

Гибкий проводник состоит из множества тонких проволок. Он легче принимает нужную форму, поэтому с ним удобнее организовывать соединения в насыщенном оборудованием щите.

Гибкость уменьшает механическое сопротивление при прокладке между аппаратами и позволяет формировать более свободные переходы.

При этом многопроволочная конструкция повышает требования к правильному оконцеванию. Отдельные проволоки жилы не должны случайно выходить за пределы контактной зоны или повреждаться при подключении.

Совместимость конкретной клеммы с типом жилы имеет большее значение, чем общее правило «гибкий лучше» или «жёсткий надёжнее». Конструкция оборудования определяет, какие проводники допускаются для его подключения.

Почему гибкость нельзя считать единственным критерием

Гибкий провод часто воспринимают как универсальный вариант для электрощита. На практике удобство монтажа — лишь одно из его свойств.

При выборе необходимо учитывать, каким образом проводник фиксируется в клемме. Разные аппараты используют винтовые, пружинные и другие контактные системы. Требования к подготовке конца жилы у них могут отличаться.

Также имеет значение частота обслуживания. Если щит предполагает изменения, расширение или диагностику, удобная организация проводников действительно становится важным преимуществом. В щите с редко изменяемой компоновкой на первый план могут выходить другие характеристики.

Гибкость полезна тогда, когда она сочетается с подходящей клеммой, корректным оконцеванием и достаточным пространством для укладки.

Сечение проводника: почему нельзя выбирать его отдельно от нагрузки

Сечение напрямую связано с электрическими и тепловыми условиями работы проводника, однако определить его только по назначению «для электрощита» невозможно.

На требуемые характеристики соединения влияют нагрузка, материал жилы, условия охлаждения, способ расположения проводников и особенности подключённого оборудования. IEC 60364-5-52 рассматривает выбор проводников именно в связи с условиями их применения, включая тепловые факторы.

Внутри одного щита также могут существовать соединения с разной функцией. Провод между вводной частью и группой аппаратов находится в других условиях, чем вспомогательная цепь или отдельное соединение устройства управления.

По этой причине визуально одинаковые по длине перемычки не обязательно должны рассматриваться как одинаковые по назначению.

Практическая ошибка — выбирать весь провод для щита по одному шаблону только ради единообразного внешнего вида.

Изоляция не менее важна, чем жила

Провод состоит не только из металла. Изоляция определяет его электрические, температурные и механические свойства.

Для электрощита важны:

• допустимые условия эксплуатации;
• устойчивость оболочки к нагреву;
• механическая прочность;
• способность выдерживать изгибы без повреждения;
• соответствие рабочему напряжению и назначению цепи.

Слишком мягкая изоляция может быть неудобна при плотной укладке, если провод легко деформируется под соседними соединениями. Чрезмерно жёсткая усложняет формирование изгибов и способна создавать дополнительное усилие возле клемм.

Изоляция должна оставаться целой не только сразу после сборки, но и при нормальной длительной эксплуатации.

Нагрев внутри щита

Электрический щит содержит несколько потенциальных источников тепла. Нагреваются сами аппараты, токопроводящие элементы и контактные соединения. Если оборудование расположено плотно, локальные температурные условия могут отличаться от температуры воздуха в помещении.

Для проводников особенно опасен локальный нагрев возле соединения. Причиной проблемы может быть не сам провод, а контактное сопротивление в месте его подключения.

Признаки ненормального нагрева нельзя рассматривать исключительно как сигнал заменить провод на более толстый. Причина может находиться в клемме, состоянии жилы, качестве оконцевания, аппарате или самой компоновке щита.

Почему качество контакта так важно

Ток проходит не только через непрерывный металлический проводник. На каждом аппарате он проходит через переход «жила — контактная система».

Именно здесь соединяются разные поверхности и возникает механически сформированный контакт. Его состояние зависит от конструкции клеммы и правильности подключения.

Проблемы появляются, когда жила:

• установлена в клемме не так, как предусмотрено конструкцией;
• повреждена;
• удерживается не всей предусмотренной контактной поверхностью;
• испытывает постоянное боковое усилие;
• имеет неподходящее для клеммы оконцевание;
• была подготовлена способом, несовместимым с данным устройством.

Разница между надёжным и проблемным щитом нередко находится не в названии провода, а именно в качестве многочисленных небольших соединений.

Оконцевание гибких проводников

Многопроволочная жила требует особого внимания к контактному участку. Тонкие проволоки должны работать как единый проводник и корректно взаимодействовать с конструкцией клеммы.

Тип оконцевания выбирается с учётом требований конкретного аппарата. Нельзя автоматически переносить один способ подключения на все виды клемм.

Не менее важно качество самого окончания. Оно не должно увеличивать механическую нагрузку, повреждать отдельные проволоки жилы или ухудшать площадь электрического контакта.

При оценке уже собранного щита обращают внимание не только на наличие наконечника как такового, но и на то, соответствует ли выполненное соединение применяемым устройствам.

Совместимость провода с клеммами оборудования

На корпусе или в документации электрического аппарата обычно определяются допустимые характеристики подключаемых проводников и условия их соединения.

Это принципиальный ориентир. Нельзя считать, что любой провод, физически помещающийся в отверстие клеммы, автоматически подходит для подключения.

Важны конструкция жилы, диапазон допустимых проводников, способ подготовки конца и особенности контактного механизма.

Особое внимание требуется в местах, где один контакт должен взаимодействовать с несколькими элементами. Возможность такого подключения определяется конструкцией конкретной клеммы, а не наличием свободного места внутри неё.

Цвет и идентификация проводов

Электрощит должен оставаться понятным не только во время первоначальной сборки, но и спустя годы.

Идентификация проводников помогает отличать цепи и снижает вероятность ошибочного восприятия соединений при диагностике и обслуживании. Международный стандарт IEC 60445 распространяется на идентификацию выводов оборудования, окончаний проводников и определённых проводников; в 2026 году для него также было опубликовано актуальное изменение.

При этом конкретные правила цветовой идентификации следует рассматривать применительно к действующим требованиям той страны и той электрической установки, где используется щит.

Главное практическое требование к организации — последовательность. Одинаковое назначение не должно обозначаться внутри одного щита случайным набором цветов только потому, что такой провод оказался под рукой.

Как компоновка влияет на проводники

Даже правильно выбранный провод может быть неудобен в неудачно скомпонованном щите.

Если аппараты расположены без учёта будущих соединений, появляются слишком тесные участки, резкие изменения направления и пересечения. Проводники начинают закрывать маркировку аппаратов, мешать доступу к клеммам и усложнять диагностику.

Хорошо организованная разводка отличается не декоративной симметрией, а понятностью.

Провод должен доходить до точки подключения без ненужного натяжения. Одновременно чрезмерный запас длины тоже создаёт проблему: внутри корпуса образуются петли и дополнительные скопления проводов.

Компоновку оценивают как единое пространство, где должны сочетаться электрическая безопасность, охлаждение и доступность оборудования.

Почему слишком плотная укладка нежелательна

Желание сделать щит компактным иногда приводит к тому, что проводники собирают в плотные пучки и прижимают к аппаратам.

Такая укладка может ухудшать отвод тепла и усложнять доступ к отдельным соединениям. Кроме того, при обслуживании одного устройства приходится перемещать соседние проводники.

Аккуратность не означает максимальную плотность. Хорошая внутренняя разводка должна оставаться читаемой и обслуживаемой.

Если невозможно понять, какой провод куда направляется без разборки значительной части щита, компоновка уже теряет одно из важных эксплуатационных преимуществ.

Что важнее: красивый щит или функциональный

Фотографии распределительных щитов иногда создают впечатление, что качество определяется идеальной геометрией проводов. Внешняя аккуратность действительно помогает контролировать соединения, но сама по себе ничего не говорит об электрической надёжности.

Проводники могут быть уложены очень ровно, но при этом:

• неправильно взаимодействовать с клеммами;
• создавать механическую нагрузку на контакты;
• иметь неподходящие характеристики;
• мешать охлаждению;
• быть неудобными для последующего обслуживания.

И наоборот, небольшие различия в траекториях проводов не являются недостатком, если соединения правильно организованы и остаются понятными.

Функция всегда важнее декоративной симметрии.

Типичные ошибки при выборе провода для электрощита

Выбор только по сечению

Сечение важно, однако оно не характеризует провод полностью. Материал жилы, конструкция, изоляция и способ соединения с аппаратами тоже влияют на результат.

Ориентация только на гибкость

Мягкий провод удобен в работе, но требует совместимого способа подключения. Само удобство изгиба не подтверждает его пригодность для конкретной клеммы.

Использование случайно имеющегося провода

Остаток подходящего по внешнему виду кабеля не обязательно обладает требуемыми характеристиками. Происхождение и назначение проводника должны быть понятны.

Игнорирование документации аппаратов

Клемма является частью устройства с определёнными требованиями. Оценивать провод отдельно от неё нельзя.

Чрезмерное натяжение

Соединение не должно удерживать провод в напряжённом положении. Постоянное механическое усилие возле контакта ухудшает условия его работы.

Слишком сложная внутренняя разводка

Большое количество пересекающихся соединений затрудняет визуальный контроль и последующее обслуживание.

Как оценивать провод для разводки в электрощите

Вместо поиска одного «правильного провода» полезнее рассматривать набор характеристик.

Конструкция жилы

Нужно понимать, жёсткий это проводник или гибкий и допускает ли используемая контактная система работу именно с такой жилой.

Материал

Материал проводника должен соответствовать условиям электрического соединения и возможностям применяемых аппаратов.

Сечение

Оно рассматривается в связи с назначением конкретной цепи, токовой нагрузкой и тепловыми условиями, а не только с размерами самого щита.

Изоляция

Необходимо учитывать её электрические, температурные и механические свойства.

Совместимость с клеммой

Даже подходящий проводник нельзя оценивать отдельно от того устройства, в котором будет сформирован контакт.

Удобство компоновки

Провод должен позволять сделать соединения понятными, доступными и без избыточных механических напряжений.

Идентификация

Продуманное обозначение проводников облегчает проверку, обслуживание и поиск неисправностей.

Что стоит уточнить перед сборкой или переделкой щита

Если выбор проводов обсуждается с электриком или проектировщиком, полезнее спрашивать не о конкретном «лучшем» проводе, а о причинах выбранного решения.

Имеет смысл выяснить:

• почему для конкретной цепи выбран именно такой тип жилы;
• соответствует ли он клеммам установленных аппаратов;
• каким образом учитываются тепловые условия внутри щита;
• какие требования предъявляются к оконцеванию;
• как организована идентификация проводников;
• останется ли доступ к контактам после полной сборки;
• можно ли будет обслуживать один аппарат без нарушения соседних соединений.

Такие вопросы позволяют оценить щит как систему, а не как набор отдельных проводов.

Провод и аппарат должны рассматриваться вместе

Главная особенность внутренней разводки электрощита состоит в тесной связи всех элементов. Проводник нельзя считать подходящим только потому, что он имеет достаточную длину, нужный цвет или визуально похож на применяемые в других щитах.

Надёжное соединение складывается из свойств жилы, изоляции, клеммы, оконцевания, тепловых условий и компоновки.

Для небольшой домашней распределительной системы особенно важна понятность. Хорошо организованный щит позволяет увидеть назначение соединений, получить доступ к аппаратам и не создаёт лишнего механического напряжения в проводниках.

При этом конкретное сечение, допустимый тип жилы, способ оконцевания и параметры подключения нельзя назначать универсально по статье. Они определяются электрическими характеристиками цепи, применяемым оборудованием, проектом установки и действующими требованиями.

Такой подход к выбору провода намного полезнее поиска единственного универсального варианта: оценивается не отдельный кусок проводника, а качество и совместимость всей внутренней системы электрощита.
