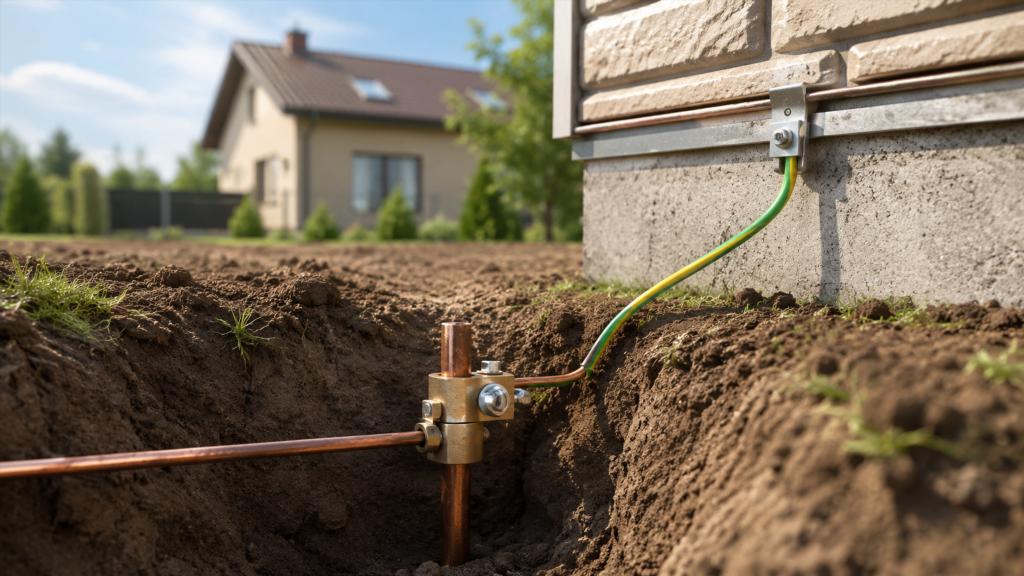

Заземление дома: типичные ошибки и опасные заблуждения

Заземление в частном доме часто воспринимают как сравнительно простой элемент электросистемы: где-то снаружи находится металлический контур, от него идет проводник в щит, а значит, вопрос безопасности решен. Такое представление слишком упрощает задачу. Защитное заземление работает не само по себе, а как часть общей системы электробезопасности, в которой имеют значение состояние проводки, защитные проводники, аппараты защиты, уравнивание потенциалов и правильность соединений.

Ошибки особенно опасны тем, что долго могут никак себя не проявлять. Розетки работают, освещение включается, бытовая техника не вызывает подозрений. Проблема обнаруживается только при повреждении изоляции, нарушении соединения или другой неисправности — именно тогда, когда защитная система должна выполнить свою функцию.

Разбираться в заземлении полезно не ради самостоятельного монтажа сложной электросистемы, а чтобы понимать, какие решения действительно влияют на безопасность, какие признаки должны настораживать и что необходимо проверить вместе с квалифицированным специалистом.

Что должно делать защитное заземление

Главная задача защитного заземления связана с ситуацией, когда металлическая часть электрооборудования, которая в нормальном режиме не находится под напряжением, оказывается электрически связана с поврежденной токоведущей частью.

Причиной может стать повреждение изоляции, неисправность оборудования, дефект соединения или другое нарушение.

Система электробезопасности должна обеспечить условия, при которых опасная неисправность не остается незамеченной и защита может сработать предусмотренным образом.

Это касается многих объектов в доме:

• металлических корпусов бытовой техники;
• электрооборудования инженерных систем;
• розеточных линий с защитным контактом;
• распределительного оборудования;
• отдельных металлических элементов, включаемых в систему уравнивания потенциалов.

Сам факт наличия металла в грунте еще не означает, что такая задача решена.

Ошибка: считать заземление отдельным устройством

Одна из наиболее распространенных ошибок — рассматривать заземлитель как самостоятельное средство защиты.

На практике безопасность определяется всей цепочкой. Важны не только элементы, контактирующие с грунтом, но и защитные проводники внутри здания, соединения, распределительный щит и аппараты защиты.

Даже хороший заземлитель мало полезен, если где-то между ним и оборудованием нарушена электрическая непрерывность.

Почему целостность системы важнее внешнего вида

Контур снаружи дома можно увидеть и даже визуально оценить состояние некоторых его частей. Значительная доля системы при этом скрыта.

Защитный проводник проходит через распределительные устройства и линии, соединяется с розетками и электрооборудованием. Ослабленный контакт, повреждение проводника или ошибочное подключение способны сделать защиту ненадежной.

Из-за этого утверждение «заземление у дома есть» само по себе почти ничего не говорит о фактическом состоянии электробезопасности.

Корректнее выяснять:

• существует ли предусмотренная проектом система защиты;
• сохраняется ли непрерывность защитных соединений;
• правильно ли разделены рабочие и защитные функции проводников;
• согласована ли система с установленными аппаратами защиты;
• проверялась ли она измерительными методами.

Ошибка: судить о качестве по количеству металла в земле

Иногда надежность заземления пытаются оценивать визуально: чем массивнее металлические элементы, тем безопаснее система. Такая логика не учитывает свойства грунта, состояние соединений, коррозию и особенности всей электроустановки.

Контакт с землей — электрический процесс, а не только механический.

На его характеристики могут влиять:

• состав и структура грунта;
• влажность;
• сезонные изменения;
• глубина расположения элементов;
• состояние металла;
• качество соединений;
• изменения участка после строительства.

Поэтому внешний осмотр не заменяет измерений.

Почему состояние грунта имеет значение

Разные грунты проводят электрический ток неодинаково. Характеристики могут меняться даже на одном участке, особенно при выраженной неоднородности слоев.

Кроме того, условия не остаются постоянными круглый год. Грунт может становиться более сухим или влажным, промерзать, подвергаться земляным работам.

Система должна оцениваться с учетом реальных условий эксплуатации, а не только того, как она выглядела сразу после монтажа.

Ошибка: путать рабочий ноль и защитное заземление

Одна из наиболее опасных бытовых идей звучит примерно так: если в розетке есть рабочий нулевой проводник, его можно использовать вместо отдельной защитной функции.

Рабочий и защитный проводники выполняют разные задачи.

Рабочий проводник участвует в нормальной работе электрической цепи. Защитная система предназначена для безопасности при неисправностях. Их неправильное объединение в произвольной точке способно создать опасную ситуацию.

Особенно рискованны любые самодельные перемычки в розетках и другие попытки самостоятельно воспроизвести защитную функцию без понимания схемы электроснабжения здания.

Такая переделка может внешне выглядеть аккуратно и даже не мешать работе техники, но при определенной неисправности металлический корпус оборудования способен оказаться под опасным потенциалом.

Ошибка: считать защитный контакт розетки доказательством наличия заземления

Современная розетка с защитными контактами выглядит убедительно. Однако конструкция самой розетки ничего не говорит о том, подключен ли защитный проводник и правильно ли он связан с системой здания.

В домах после частичных ремонтов встречаются разные комбинации старой и новой проводки. Розетки могли заменить, а кабель в стенах оставить прежним. Иногда защитный контакт присутствует конструктивно, но электрической защитной функции не выполняет.

Поэтому состояние системы нельзя определять по внешнему виду электроустановочных изделий.

Что особенно важно в старом доме

В здании, где электропроводка неоднократно переделывалась, полезно рассматривать ее как единую систему, а не набор отдельных новых розеток и автоматов.

Насторожить должны:

• неизвестная история электромонтажных работ;
• многочисленные локальные переделки;
• сочетание старых и новых линий;
• отсутствие понятной маркировки в щите;
• защитные контакты в розетках при неизвестном устройстве проводки;
• следы нагрева или повреждения соединений;
• электромонтаж, происхождение которого невозможно установить.

В такой ситуации ценность имеет профессиональное обследование, а не предположение о том, как система должна быть устроена.

Ошибка: считать УЗО заменой заземлению

Устройство защитного отключения играет важную роль в электробезопасности, но воспринимать его как полноценную замену защитному заземлению некорректно.

Эти средства выполняют связанные, но разные функции.

УЗО контролирует определенные электрические параметры и при возникновении утечки способно отключить цепь. Заземление и защитные проводники создают предусмотренную защитную связь открытых проводящих частей с системой электробезопасности.

Наличие одного элемента не отменяет необходимости правильно организовать остальные.

Почему несколько уровней защиты лучше одного

Современная электробезопасность строится не на надежде, что единственный элемент всегда спасет при любой неисправности.

Используются разные меры, каждая из которых работает в своей части системы:

• изоляция токоведущих частей;
• защитные проводники;
• заземление;
• уравнивание потенциалов;
• автоматическое отключение;
• устройства дифференциальной защиты;
• корректное распределение цепей.

Комбинация таких мер уменьшает вероятность того, что одна неисправность сразу приведет к опасным последствиям.

Ошибка: проверять заземление бытовыми способами

Попытки оценивать состояние заземления с помощью лампы, случайного провода, бытового мультиметра или других импровизированных методов могут дать ложное чувство уверенности.

Некоторые подобные проверки сами создают риск поражения электрическим током или повреждения оборудования.

Кроме того, наличие какого-либо показания на приборе не обязательно подтверждает, что защитная система соответствует своему назначению.

Для оценки применяются профессиональные измерения и методы проверки, позволяющие специалисту анализировать характеристики всей защитной цепи.

Обычный пользователь может безопасно оценивать главным образом косвенные признаки: состояние оборудования, отсутствие повреждений, понятность организации щита и наличие документов о выполненных работах. Электрические измерения защитных характеристик относятся к профессиональной диагностике.

Ошибка: забывать о соединениях

Когда обсуждают заземление, много внимания уделяют металлическим элементам, находящимся в грунте. Не менее важны места соединений.

Любая электрическая цепь надежна настолько, насколько надежен ее наиболее проблемный участок.

Со временем на соединения могут воздействовать:

• влага;
• коррозия;
• температурные изменения;
• механические нагрузки;
• ремонтные работы;
• случайное повреждение;
• ослабление креплений.

Особенно неприятны скрытые дефекты. Внешне система продолжает существовать, но электрические характеристики защитной цепи ухудшаются.

Ошибка: использовать случайные металлические конструкции

Еще одно опасное заблуждение связано с использованием вместо предусмотренного заземлителя любого металлического объекта, уходящего в грунт.

Сам факт контакта металлической конструкции с землей не превращает ее в подходящий элемент защитной системы.

Конструкция может иметь неизвестную электрическую непрерывность, подвергаться коррозии, заменяться во время ремонта или вообще не быть рассчитанной на такую функцию.

В электробезопасности важна предсказуемость. Защитный элемент должен быть частью осознанно спроектированной системы, а не случайно оказавшимся рядом проводящим объектом.

Ошибка: не учитывать уравнивание потенциалов

Человек может получить опасное воздействие не только при непосредственном контакте с поврежденным электроприбором. Значение имеет разность потенциалов между проводящими частями, которых можно коснуться одновременно.

Поэтому в электросистемах применяется уравнивание потенциалов.

Его смысл заключается в электрической взаимосвязи определенных проводящих частей таким образом, чтобы уменьшить опасную разность потенциалов при неисправностях.

Особое внимание этому вопросу требуется в местах, где одновременно присутствуют электрическое оборудование, проводящие конструкции и повышенная вероятность контакта человека с ними.

Почему влажные помещения требуют особого внимания

Вода и влажная кожа заметно меняют условия электробезопасности. В санузлах, технических помещениях и других подобных зонах ошибки становятся особенно значимыми.

При оценке такой электросистемы специалист рассматривает не только отдельную розетку или отдельный прибор, а совокупность защитных мер.

Попытка решить вопрос одной дополнительной перемычкой или случайным проводником способна не улучшить, а ухудшить безопасность.

Ошибка: считать, что однажды сделанное заземление не требует внимания

Заземление не является элементом, состояние которого гарантированно остается неизменным на протяжении всего срока эксплуатации дома.

На систему воздействуют окружающая среда и хозяйственная деятельность.

Во время благоустройства участка могут проводиться земляные работы. Возле дома прокладывают коммуникации, меняют дренаж, делают дорожки, устраивают фундамент пристройки или устанавливают ограждения. Все это потенциально способно затронуть скрытые элементы.

Металлические части стареют, соединения меняют свои свойства, а сама электросистема дома расширяется.

Особенно важно повторно оценивать защиту после серьезной реконструкции, модернизации электроснабжения или неизвестных по качеству ремонтных работ.

Ошибка: оценивать безопасность по тому, что «ничего не бьет током»

Отсутствие заметных проявлений не подтверждает исправность защитной системы.

Заземление предназначено прежде всего для аварийных и ненормальных режимов. В обычной работе неисправность защитного проводника может никак себя не проявлять.

Электрочайник, стиральная машина или отопительное оборудование способны годами работать при нарушенной защитной цепи. Опасность возникнет после дополнительной неисправности.

Именно поэтому профилактическая проверка отличается от ремонта после поломки: она должна обнаруживать проблемы до появления явных последствий.

Какие признаки требуют повышенного внимания

Некоторые ситуации не позволяют самостоятельно определить точную причину проблемы, но являются поводом для профессиональной проверки электросистемы.

К ним относятся:

• ощущение электрического воздействия при касании металлического корпуса прибора;
• повторяющиеся срабатывания защитных устройств без понятной причины;
• следы перегрева в щите, розетках или соединениях;
• поврежденная либо неизвестная по устройству проводка;
• отсутствие информации о системе заземления после покупки старого дома;
• крупная реконструкция электропроводки;
• повреждения участка возле места расположения элементов заземления;
• сомнительные самодельные соединения в электрощите;
• заметная коррозия доступных металлических соединений.

Ощущение тока на корпусе оборудования нельзя рассматривать как нормальную особенность техники. Такой признак требует прекращения эксплуатации подозрительного оборудования до выяснения причины специалистом.

Что имеет смысл проверять при покупке дома

Состояние электрики часто оценивают поверхностно: включается свет, розетки работают, автоматы выглядят современными. Для понимания безопасности этого недостаточно.

У продавца или специалиста полезно выяснить:

• когда выполнялся основной электромонтаж;
• проводилась ли реконструкция системы;
• известно ли устройство защитного заземления;
• есть ли результаты предыдущих измерений;
• кто выполнял последние работы;
• менялся ли ввод или распределительный щит;
• модернизировались ли отдельные линии независимо от остальной проводки;
• проводились ли земляные работы рядом с элементами системы.

Чем сложнее история ремонтов, тем меньше оснований судить о системе только по внешнему виду.

Почему заземление нельзя рассматривать отдельно от электрощита

Распределительный щит объединяет множество элементов электросистемы. Именно здесь особенно хорошо видно, существует ли понятная логика защитных цепей или проводка формировалась из отдельных переделок.

Для специалиста важны организация проводников, состояние соединений, выбранная система защиты и соответствие фактического исполнения проектным решениям.

Домовладельцу нет необходимости самостоятельно разбирать щит. Гораздо полезнее понимать признаки качественно организованной системы: понятная структура, аккуратные соединения, отсутствие следов перегрева, идентифицируемые линии и возможность установить назначение защитных элементов.

Хаотичный набор проводов и неизвестных перемычек — причина для профессиональной проверки, даже если внешне все электроприборы работают нормально.

Что заземление не способно исправить

Система заземления не превращает неисправную электропроводку в безопасную.

Она не компенсирует поврежденную изоляцию, перегруженные соединения, неправильно выбранные защитные аппараты или серьезные ошибки монтажа.

Не стоит ожидать, что хороший заземлитель автоматически устранит все электрические риски.

Безопасность дома зависит от совокупности решений:

Исправная проводка

Изоляция, соединения и кабельные линии должны сохранять свои свойства и соответствовать условиям эксплуатации.

Правильная защитная цепь

Защитные проводники должны выполнять именно защитную функцию и сохранять непрерывность.

Корректно работающие аппараты защиты

Их задача связана с отключением опасных или ненормальных режимов. Они должны быть согласованы с характеристиками электросистемы.

Уравнивание потенциалов

В предусмотренных случаях оно уменьшает риск появления опасной разности потенциалов между доступными проводящими частями.

Периодический контроль

Скрытые неисправности невозможно надежно исключить только визуальным осмотром.

Какие вопросы задать электрику

Разговор со специалистом становится гораздо полезнее, если обсуждать не только стоимость работ или наличие самого заземлителя.

Можно спросить:

• какая система электроснабжения используется в доме;
• как организована защитная цепь;
• каким способом подтверждается ее исправность;
• проверяется ли непрерывность защитных проводников;
• оценивается ли состояние существующего заземляющего устройства;
• учитывается ли система уравнивания потенциалов;
• согласованы ли аппараты защиты с существующей электросетью;
• какие обнаруженные дефекты требуют устранения;
• какие результаты проверки можно зафиксировать после выполнения работ.

Такие вопросы позволяют отличить системную оценку электробезопасности от ситуации, когда внимание ограничивается только видимой частью конструкции возле дома.

Почему опасны универсальные советы

Для заземления особенно плохо подходят рекомендации формата «сделайте так же, как у соседа» или «этой конструкции достаточно для любого дома».

Два внешне похожих здания могут отличаться способом электроснабжения, устройством распределительной сети, характеристиками грунта, состоянием проводки и инженерными системами.

Перенос готового решения без анализа способен создать ложную уверенность.

Еще опаснее воспринимать фотографии чужого монтажа как техническую документацию. На изображении обычно невозможно увидеть всю схему, проверить соединения и определить реальные электрические характеристики системы.

Заземление в новом и старом доме

В новом доме проще изначально рассматривать электробезопасность как единую систему. Проектирование электроснабжения, защитных проводников, заземления и распределительного оборудования можно согласовать между собой до отделочных работ.

Старый дом требует другого подхода. Сначала необходимо понять, что уже существует.

За десятилетия могли меняться ввод, счетчик, щит, отдельные линии и розетки. Часть электрики могла быть выполнена профессионально, а часть — в ходе бытового ремонта.

Поэтому новая видимая деталь не гарантирует современного устройства всей системы.

При реконструкции важно не механически добавлять очередной элемент, а установить реальное состояние существующих защитных связей.

Главная ошибка — искать один универсальный элемент безопасности

В бытовом представлении заземление иногда превращается в своеобразный символ защищенного дома: если оно есть, значит, электричество безопасно.

Реальная электробезопасность устроена сложнее.

Надежность создается несколькими взаимосвязанными уровнями защиты. Заземляющее устройство — важная часть этой системы, но его нельзя оценивать отдельно от проводки, защитных проводников, аппаратов отключения, соединений и уравнивания потенциалов.

Опасные заблуждения чаще всего возникают там, где сложную систему пытаются заменить одним простым признаком: металлическими элементами в земле, новой розеткой с защитным контактом, установленным УЗО или отсутствием неприятных ощущений от корпуса электроприбора.

Более надежный подход — оценивать электросистему целиком и подтверждать состояние защитных функций профессиональной проверкой. Это позволяет обнаружить скрытые дефекты до того, как они проявятся в аварийной ситуации, и дает гораздо больше информации о реальной безопасности дома, чем внешний осмотр отдельных элементов.
