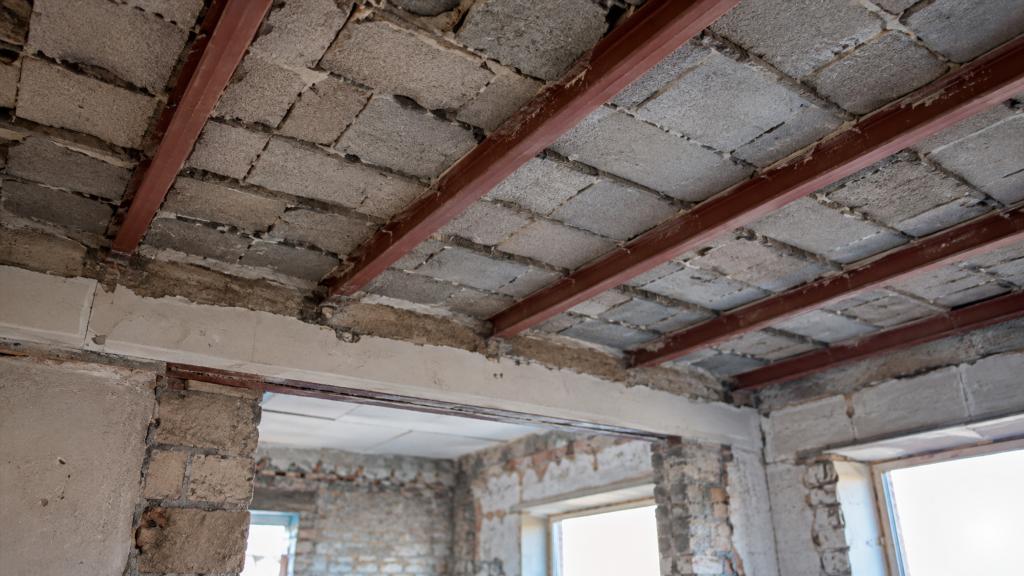

Перекрытие из шлакоблока: особенности, ограничения и слабые места конструкции

Шлакоблок хорошо знаком как материал для стен хозяйственных построек, гаражей, частных домов и технических помещений. Из-за сравнительно крупного формата, доступности и способности воспринимать сжимающие нагрузки возникает соблазн рассматривать его и как материал для перекрытия. Однако работа стены и работа перекрытия принципиально различаются. Блок, который вполне успешно находится в вертикальной кладке, не обязательно способен выполнять роль элемента, перекрывающего помещение.

Главный вопрос здесь заключается не в том, насколько прочным выглядит отдельный шлакоблок, а в том, какую функцию он выполняет в общей конструкции. В одном случае блок может быть лишь заполнением между несущими элементами, в другом от него пытаются получить несущую способность самого перекрытия. Эти варианты нельзя считать равнозначными.

Чем перекрытие отличается от стены

Стена из блоков воспринимает преимущественно вертикальную нагрузку. Вес вышележащих конструкций передается вниз через кладку на фундамент. Для каменных и бетонных материалов такой режим работы относительно благоприятен, поскольку они обычно лучше сопротивляются сжатию, чем растяжению и изгибу.

Перекрытие работает иначе. Оно должно удерживать собственную массу, отделку, перегородки в предусмотренных для них местах, мебель, людей и другие эксплуатационные нагрузки. При этом между опорами возникает изгиб.

Условно конструкцию перекрытия можно представить как элемент, который стремится прогнуться посередине пролета. Одна его часть оказывается сжатой, другая — растянутой. Именно способность безопасно работать в таких условиях отличает материал для перекрытия от обычного кладочного блока.

Шлакоблок сам по себе к типичным изгибаемым элементам не относится. Поэтому выражение «перекрытие из шлакоблока» всегда требует понимания того, что именно несет нагрузку.

Какую роль шлакоблок может выполнять в перекрытии

В некоторых конструктивных решениях блоки или другие пустотелые элементы действительно располагаются между балками, ребрами или иными несущими частями.

Но в подобных системах необходимо различать:

• несущую часть, которая воспринимает основные усилия;
• заполнение пространства между несущими элементами;
• верхний конструктивный слой;
• выравнивающие и отделочные слои;
• тепло- или звукоизоляционные материалы.

Блок, находящийся между балками, визуально может занимать значительную часть площади перекрытия. Это еще не означает, что именно он удерживает пролет.

Такая разница особенно важна при обследовании старых домов. По внешнему виду иногда кажется, что перекрытие целиком сложено из блоков, хотя фактически его несущая способность обеспечивается скрытыми металлическими, железобетонными или другими элементами.

Заполнение и несущая конструкция — не одно и то же

Если блок используется как заполнение, от него могут требоваться сравнительно небольшая масса, геометрическая стабильность, подходящие теплотехнические или акустические свойства.

Если тот же блок должен самостоятельно перекрывать расстояние между стенами, требования становятся совсем другими. Появляются изгибающие усилия, вопросы опирания, трещиностойкости, жесткости и взаимодействия элементов.

Подмена одного понятия другим — одна из самых опасных ошибок при оценке подобных перекрытий.

Почему свойства шлакоблока могут сильно различаться

Название «шлакоблок» объединяет довольно широкий класс стеновых блоков. Их характеристики зависят от состава смеси, заполнителя, технологии формования, качества уплотнения и твердения.

Даже внешне похожие изделия могут отличаться по:

• плотности;
• прочности;
• количеству и форме пустот;
• толщине внутренних перегородок;
• водопоглощению;
• однородности материала;
• качеству геометрии;
• устойчивости к локальным нагрузкам.

Особенно осторожно следует относиться к старым блокам неизвестного происхождения. Установить их реальные характеристики по внешнему виду практически невозможно.

Поверхность может выглядеть плотной и неповрежденной, а внутренние перемычки иметь дефекты или неодинаковую прочность.

Основные слабые места перекрытия с использованием шлакоблока

Низкая устойчивость к растягивающим усилиям

Для большинства каменных и цементных кладочных материалов растяжение является неблагоприятным режимом работы.

При изгибе перекрытия такие напряжения неизбежно возникают. Если конструкция не имеет специально рассчитанных элементов, воспринимающих растяжение, появляются условия для образования трещин.

Особенно опасно оценивать надежность только по тому, что конструкция долгое время не разрушалась. Отсутствие явных повреждений не доказывает наличие достаточного запаса несущей способности.

Хрупкое разрушение

Кладочные блоки относятся к сравнительно хрупким материалам. Они не всегда дают хорошо заметную деформацию задолго до разрушения.

Деревянная балка при перегрузке может заметно прогибаться. Некоторые металлические элементы также способны демонстрировать выраженную деформацию. У блока развитие повреждения может происходить иначе: появляются локальные трещины, отколы внутренних перегородок или разрушение зоны опирания.

Неоднородность материала

В шлакоблоке присутствуют крупные поры и пустоты, а структура материала может быть неоднородной. При локальном давлении нагрузка распределяется не так равномерно, как в массивном монолитном элементе.

Особенно чувствительны участки около опор, отверстий и мест контакта с балками.

Значительная собственная масса

Одно из заблуждений связано с представлением, что пустотелый блок обязательно делает перекрытие легким.

При оценке необходимо учитывать не только сами блоки, но и всю систему:

• балки или ребра;
• раствор;
• возможный верхний бетонный слой;
• стяжку;
• напольное покрытие;
• потолочную отделку;
• инженерные коммуникации.

В результате постоянная нагрузка на стены и фундамент может оказаться весьма значительной.

Почему нельзя оценивать надежность по одному шлакоблоку

Иногда прочность перекрытия пытаются оценивать очень упрощенно: если отдельный блок тяжело разбить или он выдерживает человека, значит материал подходит для перекрытия.

Такая проверка практически ничего не говорит о поведении строительной конструкции.

Перекрытие представляет собой систему. Имеют значение не только свойства материала, но и:

• направление передачи нагрузки;
• расстояние между опорами;
• характер опирания;
• жесткость несущих элементов;
• состояние соединений;
• наличие трещин;
• положение тяжелых перегородок;
• состояние стен;
• изменения, сделанные после строительства здания.

Даже прочный материал может работать неудовлетворительно при неправильной конструктивной схеме.

Опирание как одна из наиболее уязвимых зон

В середине перекрытия внимание обычно привлекает возможный прогиб, но повреждения нередко развиваются около стен.

В зоне опирания нагрузка от большой площади перекрытия передается на относительно небольшой участок конструкции. Возникают значительные местные напряжения.

Для пустотелого блока это особенно важно. Если давление приходится на тонкую стенку или внутреннюю перегородку, возможно местное разрушение материала.

Проблему могут усугублять:

• неровное основание;
• пустоты в растворе;
• повреждение края блока;
• ослабление кладки;
• коррозия скрытых металлических элементов;
• увлажнение стены;
• последующие переделки.

Поэтому состояние опор иногда оказывается важнее внешнего вида центральной части перекрытия.

Трещины: какие признаки требуют внимания

Небольшая трещина в штукатурке не обязательно означает разрушение перекрытия. Отделочный слой может растрескиваться из-за усадки, температурных изменений или различной подвижности материалов.

Насторожить должны сочетания нескольких признаков:

• трещины проходят непосредственно через блоки;
• повреждения повторяются в нескольких соседних элементах;
• края трещин заметно смещены;
• появились отколы в местах опирания;
• трещины со временем увеличиваются;
• потолок или пол приобрел заметный прогиб;
• при ходьбе ощущаются непривычные колебания;
• двери или перегородки рядом начали деформироваться;
• повреждения возникли после перепланировки или установки тяжелого оборудования.

По одному признаку причину установить невозможно. Однако появление изменений в несущей конструкции — основание для профессиональной оценки ее состояния.

Чем опасны поздние переделки

Старое перекрытие может десятилетиями существовать в одном режиме, а проблемы появляются после ремонта.

Причиной становится не обязательно плохое исходное состояние. Часто меняется нагрузка или схема работы конструкции.

На перекрытие могут дополнительно воздействовать:

• массивная стяжка;
• тяжелое напольное покрытие;
• новые перегородки;
• крупное оборудование;
• ванна или другой тяжелый предмет;
• конструкции мансарды;
• дополнительный слой пола.

Отдельный ремонтный материал может казаться незначительным, но масса распределяется по всей площади.

Еще более серьезная ситуация возникает при демонтаже стен. Не каждая стена, выглядящая как обычная перегородка, действительно является ненесущей. В старых зданиях фактическая конструктивная схема иногда отличается от предполагаемой.

Влияние влаги на состояние конструкции

Для блоков на цементной основе кратковременное увлажнение не обязательно означает потерю несущей способности. Однако постоянная сырость создает сразу несколько неблагоприятных факторов.

Она может способствовать разрушению отделки, вымыванию слабых участков раствора и появлению высолов. В холодных конструкциях циклы замораживания и оттаивания усиливают повреждение пористого материала.

Еще важнее состояние скрытых металлических частей. Если перекрытие содержит стальные балки, арматуру или другие элементы, длительное проникновение воды создает условия для коррозии.

Коррозия опасна не только уменьшением сечения металла. Продукты окисления занимают больший объем и способны создавать внутреннее давление на окружающий материал, вызывая трещины и отслаивания.

Звукоизоляция такого перекрытия

Массивные минеральные конструкции обычно лучше легких перекрытий препятствуют прохождению воздушного шума. Это может восприниматься как преимущество.

Однако звукоизоляция зависит не от одного блока.

На результат влияют:

• общая масса перекрытия;
• жесткость соединений;
• устройство пола;
• наличие упругих разделительных слоев;
• щели возле стен;
• инженерные отверстия;
• устройство потолка.

От ударного шума большая масса сама по себе полностью не спасает. Шаги, падение предметов и перемещение мебели создают структурные колебания, распространяющиеся по жестким элементам здания.

Поэтому тяжелое перекрытие не следует автоматически считать хорошо защищенным от любого шума.

Теплотехнические свойства

Межэтажному перекрытию между одинаково отапливаемыми помещениями высокая теплоизоляция обычно не требуется.

Иная ситуация возникает, если сверху находится холодный чердак, неотапливаемое помещение или открытая зона. Тогда тепловые свойства всей конструкции приобретают существенное значение.

Пустоты в блоках могут несколько снижать теплопроводность по сравнению с полнотелым тяжелым материалом, однако шлакоблок нельзя автоматически считать полноценной теплоизоляцией.

Несущая конструкция и утепляющий слой выполняют разные задачи. Попытка заставить один материал одновременно быть несущим элементом и эффективным утеплителем часто приводит к компромиссу.

Почему возраст перекрытия сам по себе мало о чем говорит

Старое перекрытие не обязательно является аварийным, а относительно новое — не обязательно надежным.

Гораздо информативнее его фактическое состояние.

У старой конструкции могут сохраниться:

• целые несущие элементы;
• стабильная геометрия;
• сухие зоны опирания;
• отсутствие развивающихся трещин.

У более новой конструкции проблемы способны появиться из-за ошибок устройства, плохого качества материала или чрезмерной нагрузки.

При обследовании важнее установить, из чего фактически состоит перекрытие и как каждый элемент участвует в передаче усилий.

Типичные ошибки при оценке перекрытия из шлакоблока

Некоторые заблуждения повторяются особенно часто.

«Шлакоблок прочный, значит подойдет для перекрытия»

Прочность при сжатии не равна способности работать на изгиб. Для горизонтальной конструкции важна вся расчетная схема.

«Если простояло много лет, значит выдержит любую дальнейшую нагрузку»

Существующая нагрузка и дополнительная нагрузка — разные условия. Ремонт способен существенно изменить работу конструкции.

«Блоки лежат между стенами, значит именно они несут перекрытие»

Несущие элементы могут быть скрыты в толще конструкции или под отделкой.

«Трещин нет — проблем нет»

Часть дефектов развивается внутри материала или возле опор и долго остается незаметной.

«Чем массивнее перекрытие, тем оно надежнее»

Увеличение массы одновременно увеличивает постоянную нагрузку на само перекрытие, стены и фундамент.

Что важно выяснить в существующем доме

При покупке или ремонте дома с необычным перекрытием полезно получить не предположение о его устройстве, а максимально точное представление о конструкции.

Интерес представляют:

• материал несущих элементов;
• роль самих блоков;
• состояние зон опирания;
• наличие скрытого армирования;
• видимые трещины и деформации;
• следы длительного увлажнения;
• история перепланировок;
• расположение тяжелых перегородок;
• изменения уровня пола;
• наличие ранее выполненных усилений.

Особое внимание заслуживают конструкции, происхождение которых неизвестно. В частном строительстве встречаются индивидуальные решения, не похожие на типовые системы.

Когда визуального осмотра недостаточно

Осмотр помогает обнаружить явные дефекты, но не позволяет достоверно определить несущую способность перекрытия.

Под отделкой невозможно увидеть все балки, арматуру, опорные участки и внутренние повреждения. Нельзя надежно установить и фактические характеристики старого шлакоблока только по его цвету или плотности поверхности.

Профессиональное обследование особенно актуально, если планируются:

• серьезная перепланировка;
• устройство нового тяжелого пола;
• размещение массивных элементов;
• изменение назначения помещения;
• надстройка этажа;
• увеличение нагрузки на существующее перекрытие.

Специалист оценивает не один материал, а путь передачи нагрузки от перекрытия через стены и другие конструкции вплоть до основания здания.

Где шлакоблок может быть уместен, а где возникают сомнения

Наиболее понятна роль блока там, где он используется как часть заранее предусмотренной конструктивной системы и выполняет ограниченную функцию заполнения.

Значительно больше вопросов вызывает решение, при котором обычный кладочный шлакоблок должен самостоятельно воспринимать изгибающие нагрузки перекрытия без ясно определенной несущей схемы.

При оценке необходимо разделять три совершенно разные ситуации:

• блок служит ненесущим заполнением;
• блок работает совместно с рассчитанными несущими элементами;
• блок фактически используется как самостоятельный несущий элемент пролета.

Именно последняя ситуация требует особенно осторожного отношения.

Шлакоблок в перекрытии нельзя рассматривать отдельно от всей конструкции

Сам факт наличия шлакоблоков в горизонтальном перекрытии еще не говорит ни о его надежности, ни о его опасности. Ключевое значение имеет то, как устроена система и какие элементы действительно воспринимают нагрузку.

Обычный стеновой блок рассчитан прежде всего на работу в кладке при сжатии. Перекрытие испытывает значительно более сложное сочетание усилий, включая изгиб, локальное давление и деформации. По этой причине оценивать подобную конструкцию только по прочности или внешнему виду шлакоблока нельзя.

Наибольшее внимание требуют зоны опирания, состояние несущих элементов, трещины, прогибы, следы влаги и изменения, сделанные при последующих ремонтах. Особенно осторожно стоит относиться к старым самодельным конструкциям, устройство которых невозможно восстановить по документам.

Если блоки являются лишь заполнением между рассчитанными балками или ребрами, их присутствие может быть частью нормальной конструктивной схемы. Если предполагается, что обычная кладка сама перекрывает помещение и воспринимает эксплуатационные нагрузки, надежность такого решения нельзя определять по бытовым признакам. Для этого необходимо понимать устройство всего перекрытия и фактическую работу его несущих частей.
