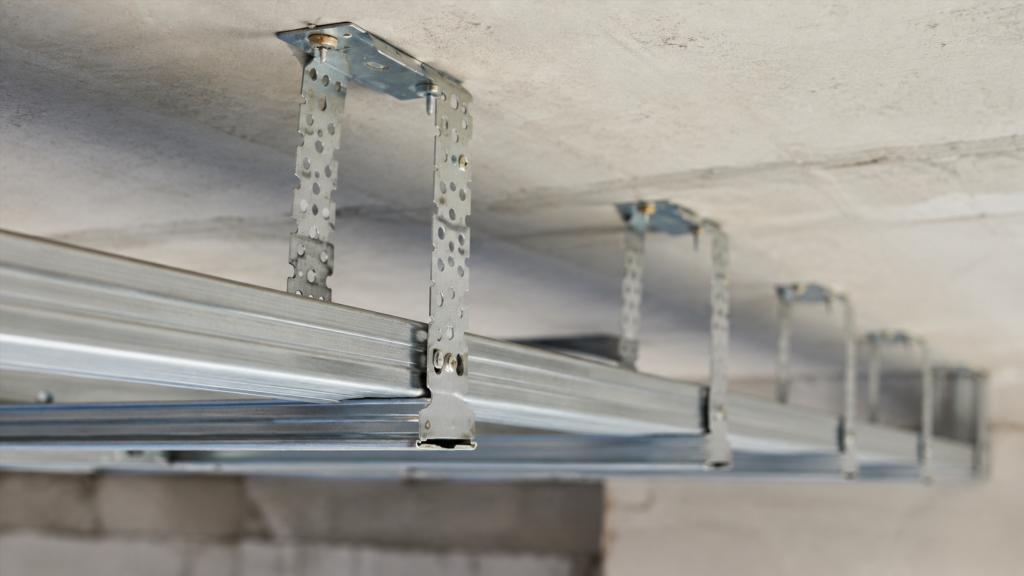

Самодельные подвесы для профиля: особенности, ограничения и риски применения

Подвесы для металлического профиля кажутся простой деталью, но от их состояния и жёсткости во многом зависит стабильность всей собранной конструкции. Они удерживают профиль на заданном расстоянии от основания, воспринимают часть нагрузки и помогают сохранять геометрию каркаса. По этой причине самодельные подвесы нельзя рассматривать только как способ заменить готовую крепёжную деталь куском металла подходящей формы.

У самодельного решения заранее неизвестны многие характеристики: жёсткость, способность сохранять форму под нагрузкой, устойчивость к деформации в местах изгиба, поведение крепёжных отверстий, качество металла. Даже внешне аккуратная деталь может заметно отличаться по свойствам от другой, изготовленной из похожего материала.

Главный вопрос при оценке таких подвесов заключается не в том, можно ли физически закрепить ими профиль, а в том, насколько предсказуемо получившийся узел будет вести себя после завершения отделки.

Для чего подвес вообще нужен в профильном каркасе

Подвес соединяет профиль с несущим основанием и фиксирует его положение. Он работает как промежуточное звено между относительно жёсткой поверхностью и каркасом, на который затем приходится нагрузка от облицовки.

У этой небольшой детали сразу несколько функций:

• удержание профиля на заданном положении;
• ограничение его перемещения;
• поддержание общей геометрии каркаса;
• передача нагрузки от профиля к основанию;
• снижение риска локального прогиба отдельных участков.

Сам профиль способен изгибаться. Чем длиннее свободный участок между точками фиксации, тем заметнее может проявляться его податливость. Подвес уменьшает эту свободу перемещения, создавая дополнительную опору.

Если такая опора оказывается слишком мягкой, она уже не выполняет свою функцию в полной мере. Профиль может оставаться закреплённым, но при этом немного перемещаться или изменять положение под нагрузкой.

Чем самодельный подвес отличается от просто согнутой полосы металла

По внешнему виду многие подвесы действительно напоминают перфорированную металлическую полосу определённой формы. Из-за этого может возникнуть впечатление, что принципиальной разницы между готовой деталью и самостоятельно изготовленным элементом нет.

Однако значение имеет не только форма.

На свойства подвеса влияют:

• толщина металла;
• его жёсткость;
• ширина рабочей части;
• расположение отверстий;
• расстояние от отверстия до края;
• качество изгиба;
• состояние поверхности;
• наличие повреждений;
• способность детали сохранять форму после фиксации.

Два одинаковых по размеру куска металла могут вести себя совершенно по-разному. Один будет достаточно жёстким, другой станет легко изгибаться от небольшого усилия.

Особое значение имеют участки около отверстий и сгибов. Именно там обычно возникают повышенные локальные напряжения. Если металл тонкий или отверстие расположено слишком близко к краю, деталь может деформироваться не по всей длине, а в одной небольшой зоне.

Почему жёсткость важнее внешней массивности

Толстая или широкая металлическая полоса визуально кажется надёжной, но размеры сами по себе не дают полной картины.

Работа подвеса зависит от того, насколько хорошо он сопротивляется изгибу и изменению формы в конкретном положении. Узкая деталь подходящей геометрии иногда оказывается жёстче широкой полосы, согнутой неудачным образом.

У самодельных элементов часто встречается проблема излишней гибкости. Подвес вроде бы удерживает профиль, но легко пружинит при нажатии.

После облицовки это может проявляться не сразу. Небольшие перемещения способны постепенно приводить к появлению нежелательных эффектов:

• локальной подвижности поверхности;
• изменения плоскости;
• напряжений в облицовочных материалах;
• появления трещин в отделочном слое;
• ослабления отдельных соединений.

Особенно неприятны такие дефекты после завершения чистовой отделки, когда доступ к каркасу уже закрыт.

Металл неизвестного происхождения добавляет неопределённости

Для самодельных подвесов нередко используют различные остатки металлических деталей, полосы или обрезки. Основная сложность такого подхода — неизвестные свойства исходного материала.

По внешнему виду трудно определить, насколько металл пластичен, как он реагирует на многократный изгиб и насколько легко деформируется около отверстий.

Насторожить должны:

• выраженная коррозия;
• глубокие царапины;
• следы старых сильных изгибов;
• надрывы по краям;
• трещины около отверстий;
• заметное расслоение покрытия;
• участки, на которых металл уже потерял первоначальную форму.

Повторно выпрямленная и согнутая деталь заслуживает особенно осторожной оценки. Усталостные повреждения могут быть практически незаметны до появления нагрузки.

Использование металла только потому, что он имеется под рукой, не гарантирует пригодности для крепёжного узла.

Отверстия могут стать слабым местом

Перфорация кажется второстепенной особенностью, однако именно через отверстия проходят крепёжные элементы. На небольшом участке металла возникает концентрация усилий.

Проблемы появляются, когда отверстия имеют рваные края, сильно отличаются по размеру или расположены близко к краю полосы.

Опасность представляет не только разрушение детали. Намного чаще наблюдается постепенное изменение формы отверстия. Металл начинает вытягиваться, соединение получает дополнительную подвижность.

Для скрытого каркаса даже несколько миллиметров нежелательного перемещения могут оказаться заметными на готовой поверхности.

Особое внимание стоит обращать на состояние металла вокруг отверстия после установки. Если видны замятия, надрывы или выраженное вытягивание, это признак того, что нагрузка распределяется неблагоприятно.

Сгибы тоже требуют внимания

Самодельный подвес обычно приходится формовать вручную. Именно в зоне сгиба свойства детали могут изменяться сильнее всего.

Чрезмерно резкий сгиб создаёт локальное напряжение. Многократное выпрямление и повторное сгибание ухудшают состояние металла. Если на линии сгиба появляются светлые полосы, трещины или заметные надломы покрытия, рассчитывать на исходную прочность такого участка не следует.

Есть и противоположная проблема: слишком плавная форма может сделать узел подвижным. Деталь начинает работать как пружина и легче изменяет положение под нагрузкой.

Желательно оценивать не эстетичность сгиба, а поведение элемента после фиксации. Хорошо выглядящий подвес не обязательно является жёстким.

Где риски самодельных подвесов особенно заметны

Значение подвесов различается в зависимости от конструкции. Чем выше требования к стабильности каркаса, тем более важной становится предсказуемость крепёжных элементов.

Особого внимания требуют ситуации, где:

• каркас впоследствии полностью закрывается отделкой;
• к поверхности предъявляются высокие требования по ровности;
• облицовка чувствительна к перемещениям;
• конструкция испытывает постоянную нагрузку;
• доступ к креплениям после завершения работ затруднён;
• ремонт возможного дефекта потребует демонтажа большой площади отделки.

Экономия на небольших скрытых деталях иногда приводит к несоразмерно дорогому исправлению результата.

Это не означает, что любой нестандартный металлический элемент обязательно окажется ненадёжным. Проблема заключается в отсутствии заранее известных и повторяемых свойств.

Почему одинаковые самодельные подвесы могут работать по-разному

Даже если все детали изготовлены из одного материала, добиться полной одинаковости вручную сложно.

Различаться могут:

• угол сгиба;
• длина рабочих участков;
• положение отверстий;
• степень деформации при изготовлении;
• качество краёв;
• направление приложения нагрузки.

В результате одна часть каркаса получается жёсткой, а другая немного подвижной. Подобная неоднородность часто неприятнее равномерной гибкости, поскольку поверхность начинает вести себя по-разному на соседних участках.

Готовая отделка скрывает каркас, поэтому источник проблемы после завершения работ определить бывает трудно.

Экономия не всегда соответствует реальной стоимости решения

Главный аргумент в пользу самодельных подвесов обычно связан с возможностью использовать имеющийся металл и сократить расходы.

Однако стоимость одной крепёжной детали составляет лишь небольшую часть стоимости всей облицовки.

Если учитывать:

• время на изготовление;
• обработку краёв;
• сверление отверстий;
• проверку каждой детали;
• возможную переделку;
• риск повреждения отделки,

экономическая разница может оказаться гораздо меньше ожидаемой.

Особенно сомнительной становится такая экономия при большом объёме каркаса. Изготовление десятков или сотен одинаковых деталей вручную превращается в отдельную трудоёмкую операцию.

Вместо оценки только цены металла полезнее учитывать стоимость конструкции целиком и последствия возможного дефекта.

Типичные признаки неудачного решения

Проблемный подвес не всегда выглядит сломанным. Многие недостатки заметны только при внимательном осмотре каркаса.

К тревожным признакам относятся:

• подвес легко меняет форму от небольшого давления;
• профиль заметно перемещается около точки крепления;
• металл смят вокруг отверстия;
• край отверстия начал вытягиваться;
• на сгибе появилась трещина;
• деталь перекошена;
• одинаковые подвесы имеют сильно различающуюся жёсткость;
• крепление приходится компенсировать случайными подкладками или дополнительными элементами.

Чем больше дополнительных исправлений требуется для удержания исходной геометрии, тем меньше предсказуемость всей системы.

Небольшой люфт тоже имеет значение

Иногда подвижность оценивают только по принципу «держится или не держится». Для каркаса этого недостаточно.

Узел может выглядеть прочным и при этом иметь небольшой люфт. Под нагрузкой он становится источником микроперемещений.

Особенно заметны такие перемещения на больших плоскостях, где множество небольших отклонений складываются в общий эффект.

Избыточная жёсткость тоже не всегда решает проблему

Попытка компенсировать сомнительность самодельной детали чрезмерной массивностью не гарантирует хорошего результата.

Очень толстый металл может быть труднее сформовать без перекоса. Неудачная геометрия способна передавать нагрузку на небольшую площадь или мешать точному позиционированию профиля.

Надёжность крепёжного узла определяется не одной характеристикой, а сочетанием материала, формы, соединений и условий работы.

Что важно оценить до закрытия каркаса

Пока каркас остаётся открытым, можно визуально оценить его состояние. После установки облицовки такая возможность исчезает.

Полезно обращать внимание на несколько вещей одновременно:

• сохраняют ли подвесы форму;
• нет ли трещин и надрывов;
• отсутствует ли выраженный люфт;
• одинаково ли ведут себя соседние крепления;
• остаётся ли профиль стабильным при небольшом воздействии;
• нет ли заметных деформаций около отверстий.

Цель такой оценки — заметить слабые участки до того, как они окажутся скрыты.

Сам факт того, что каркас выглядит ровным в спокойном состоянии, ещё не говорит о стабильности всех его соединений.

Самодельный подвес и ремонтопригодность конструкции

Скрытые элементы отделки желательно оценивать ещё и с точки зрения последующего обслуживания.

Если нестандартное соединение начнёт деформироваться, получить к нему доступ без повреждения облицовки обычно сложно. Простая замена одной металлической детали превращается в ремонт поверхности.

Поэтому требования к скрытым крепежам разумно рассматривать строже, чем к временным или легко доступным элементам.

Чем меньше возможность будущего контроля, тем важнее первоначальная предсказуемость узла.

Почему универсально оценить самодельную деталь только по фотографии сложно

Внешний вид показывает лишь часть характеристик.

По фотографии практически невозможно уверенно установить:

• свойства металла;
• его фактическую толщину по всей детали;
• состояние после предыдущих деформаций;
• поведение под нагрузкой;
• качество контакта с основанием;
• реальную жёсткость узла.

Даже две визуально одинаковые детали могут иметь разную прочность.

По этой причине вывод о пригодности конкретного самодельного подвеса нельзя основывать исключительно на том, что он похож на обычный крепёжный элемент.

Когда идея самодельного крепежа становится особенно спорной

Чем ответственнее конструкция и сложнее её последующий ремонт, тем меньше преимуществ остаётся у решения с неизвестными характеристиками.

Сомнения особенно оправданы, когда предполагается долговременная эксплуатация, значительная площадь облицовки или высокие требования к сохранению геометрии поверхности.

Самодельный элемент также теряет привлекательность, если его изготовление требует большого количества отдельных операций. Резка, сверление, правка и формование каждой детали увеличивают вероятность разброса характеристик.

Единичный аккуратно изготовленный элемент и большая серия вручную сделанных подвесов — разные задачи с точки зрения повторяемости результата.

Какие ошибки чаще всего возникают при оценке самодельных подвесов

Распространённая ошибка — считать главным критерием отсутствие видимого разрушения.

На практике проблемы обычно начинаются раньше: появляется небольшая деформация, изменяется положение профиля, увеличивается подвижность соединения.

Ещё одна ошибка — сравнивать детали только по толщине. Геометрия и расположение отверстий способны существенно менять поведение металла.

Не стоит считать доказательством надёжности и то, что похожее решение уже где-то применялось. Без сведений о нагрузках, основании, материале и сроке эксплуатации такое сравнение малоинформативно.

К спорным подходам относится и изготовление всех подвесов из случайных обрезков разного происхождения. Внешняя одинаковость формы не компенсирует различия металла.

Что в итоге определяет качество подвеса

Удобнее рассматривать подвес не как отдельную полоску металла, а как часть крепёжного узла.

На итоговый результат одновременно влияют:

• свойства самого металла;
• форма детали;
• состояние сгибов;
• расположение отверстий;
• жёсткость соединения;
• состояние основания;
• характер нагрузки;
• стабильность профиля;
• однородность всех креплений на участке.

Если одна из этих составляющих заметно слабее остальных, именно она может определить поведение всей системы.

Самодельные подвесы для профиля привлекают простотой идеи: подходящий металл можно согнуть, просверлить и использовать как промежуточное крепление. Основная сложность скрыта не в возможности изготовить деталь нужной формы, а в способности получить предсказуемый по свойствам элемент.

Для отделочного каркаса особенно важны стабильность, одинаковое поведение всех точек крепления и отсутствие постепенной деформации. Чем сложнее будет получить доступ к конструкции после завершения работ, тем выше значение этих характеристик.

Поэтому самодельный подвес разумно оценивать прежде всего по его роли в общей надёжности каркаса, а не только по тому, насколько легко его изготовить из имеющегося металла.
