Затрубное пространство скважины: зачем оно нужно и какие проблемы возникают при нарушении герметичности

Затрубное пространство — одна из частей конструкции скважины, которая обычно остается незаметной для владельца дома. Насос находится внутри обсадной колонны, вода поступает по трубопроводу, оголовок виден на поверхности, а пространство снаружи обсадной трубы скрыто в грунте. Несмотря на это, состояние этой зоны может существенно влиять на работу водозаборной скважины, качество воды и устойчивость всей конструкции.

Под затрубным пространством обычно понимают промежуток между наружной поверхностью обсадной колонны и стенкой пробуренного ствола. Его геометрия и состояние зависят от способа бурения, диаметра ствола, конструкции обсадных колонн, характера грунтов и технологии устройства скважины. В одних участках оно может быть относительно выраженным, в других — минимальным.

Главная особенность затруба состоит в том, что это не просто пустота вокруг трубы. В правильно устроенной скважине отдельные участки такого пространства выполняют конкретные функции: препятствуют нежелательному перемещению воды между слоями, уменьшают риск проникновения загрязнений сверху и помогают закрепить элементы конструкции.

Где находится затрубное пространство

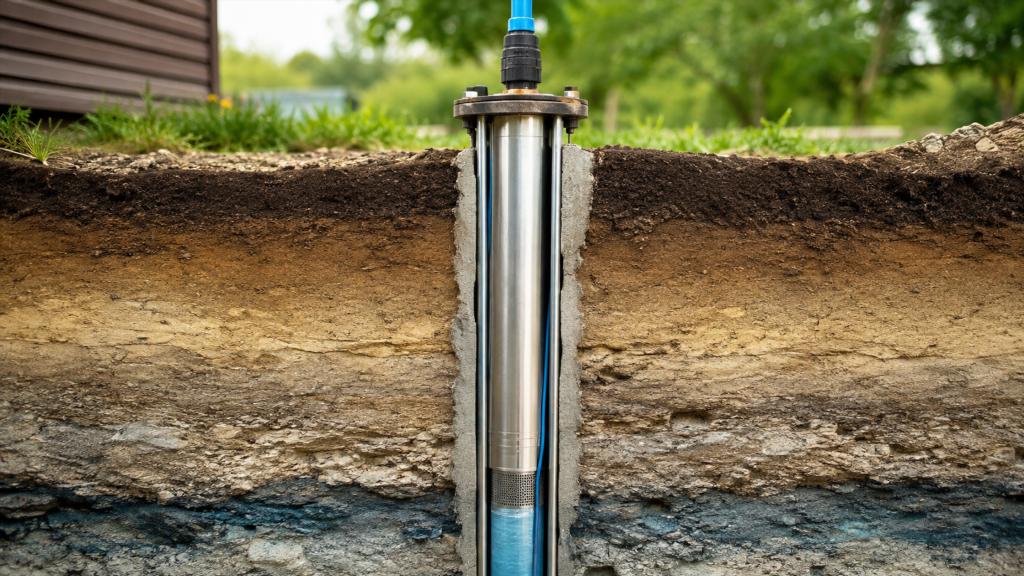

Чтобы представить устройство скважины, достаточно мысленно рассмотреть ее в разрезе. В грунте формируется вертикальный ствол. Внутри него размещается обсадная труба или система нескольких обсадных колонн. Между стенкой пробуренного отверстия и наружной поверхностью трубы остается кольцевой промежуток — это и есть затруб.

Его не следует путать с внутренней частью обсадной колонны. Внутри трубы располагается эксплуатационное пространство скважины, где может находиться вода, насос и другое оборудование. Затруб расположен снаружи обсадки.

Упрощенно конструкцию можно представить так:

• стенки пробуренного ствола находятся снаружи;
• затем располагается затрубное пространство;
• далее идет обсадная колонна;
• внутри колонны находится рабочая часть скважины.

На практике конструкция бывает сложнее. Скважина может иметь несколько колонн разного диаметра, фильтровый участок, переходы между трубами и зоны с различным заполнением затруба.

Зачем вообще оставляют пространство вокруг обсадной трубы

Обсадная колонна почти никогда не повторяет диаметр пробуренного ствола абсолютно точно. Скважину бурят с диаметром, позволяющим опустить колонну на проектную глубину. Между трубой и породой образуется технологический зазор.

Само наличие такого зазора не является дефектом. Значение имеет то, что происходит с ним после установки обсадки.

В зависимости от конструкции и геологических условий часть затруба может заполняться специальными материалами. В других участках окружающая порода постепенно уплотняется вокруг трубы. Особое внимание обычно уделяется тем зонам, где существует вероятность сообщения разных водоносных или водопроницаемых горизонтов.

Если затруб становится бесконтрольным вертикальным каналом, вода получает возможность двигаться не только через естественные породы, но и вдоль наружной поверхности трубы. Именно с этим связана значительная часть потенциальных проблем.

Основные функции затрубного пространства

Состояние затруба связано сразу с несколькими задачами скважинной конструкции.

Разделение водоносных горизонтов

Под землей вода не образует один сплошной резервуар. В разрезе могут чередоваться пески, суглинки, глины, трещиноватые породы и другие слои. Одни из них хорошо пропускают воду, другие работают как относительно слабопроницаемые прослойки.

При бурении ствол проходит через эти слои и временно создает вертикальное соединение между ними. Обсадка и изоляция отдельных участков должны ограничивать такое сообщение.

Если вода из верхнего горизонта способна свободно уходить по затрубу вниз, естественная изоляция слоев нарушается. Возможен и обратный процесс, когда вода под большим напором перемещается вверх.

Защита от поверхностной воды

Верхняя часть грунта наиболее подвержена воздействию осадков, талой воды и хозяйственной деятельности. Влага может содержать частицы почвы и различные загрязнения.

Нежелательно, чтобы такая вода могла двигаться вдоль наружной стенки обсадной трубы непосредственно к более глубоким водоносным слоям.

Защита устьевой и верхней части скважины связана не только с оголовком. Значение имеет и состояние участка вокруг обсадной колонны под поверхностью земли.

Стабилизация конструкции

Заполнение отдельных зон затруба помогает фиксировать колонну и уменьшать вероятность нежелательных перемещений относительно стенок ствола.

Особенно важны свойства окружающих пород. Рыхлый песок, пластичная глина, плотные отложения и скальные породы ведут себя по-разному. Где-то стенки сравнительно устойчивы, а где-то возможны осыпание и изменение формы ствола.

Ограничение движения воды вдоль колонны

Обсадная труба сама по себе является вертикальным элементом, проходящим через множество слоев. Если вокруг нее сохраняется хорошо проницаемый канал, вода может выбрать этот путь вместо естественного движения через грунт.

Такое явление часто называют затрубным перетоком.

Что такое затрубный переток

Затрубный переток возникает, когда вода перемещается вдоль наружной поверхности обсадной колонны из одной зоны в другую.

Причина движения воды — разница гидравлических условий между слоями. Если в одном горизонте давление выше, а между слоями появляется относительно свободный путь, вода стремится переместиться туда, где давление ниже.

Этот процесс может долго оставаться незаметным. Насос продолжает работать, вода поступает в дом, а изменения происходят за пределами внутреннего пространства обсадной трубы.

Возможные последствия затрубных перетоков включают:

• смешивание воды из разных горизонтов;
• изменение химических характеристик воды;
• проникновение менее качественной верхней воды;
• перераспределение давления между пластами;
• ускоренное изменение состояния отдельных частей скважины;
• нестабильность качества воды во времени.

Сам факт изменения состава воды не доказывает наличие затрубного перетока. Причин может быть много, поэтому состояние конкретной скважины оценивают в совокупности с ее конструкцией, геологией и историей эксплуатации.

Чем заполняют пространство вокруг обсадной трубы

Затруб не обязательно остается пустым. Для отдельных участков применяются материалы, способные выполнять изолирующую или закрепляющую функцию.

Конкретное решение зависит от типа скважины и условий строительства. Могут использоваться различные цементирующие, глинистые и иные минеральные составы.

Важно различать две задачи.

Одна связана с механическим заполнением зазора. Другая — с созданием достаточно надежного барьера для движения воды.

Материал, который просто находится вокруг трубы, не обязательно обеспечивает качественную гидравлическую изоляцию. Значение имеют его свойства, непрерывность заполнения и контакт с обсадной колонной и окружающей породой.

Почему обычная засыпка грунтом не всегда решает проблему

На поверхности может казаться, что достаточно вернуть вынутый грунт вокруг трубы и уплотнить его. Однако вертикальный ствол после бурения отличается от ненарушенного массива.

Разрыхленный материал способен иметь другую водопроницаемость. Между отдельными комками грунта могут сохраняться пустоты. При намокании и усадке структура меняется.

Особенно нежелательна ситуация, когда вдоль трубы остается узкий канал, по которому вода перемещается значительно легче, чем через окружающий естественный грунт.

Состояние такого канала невозможно надежно оценить только по внешнему виду участка возле оголовка.

Затруб и качество воды

Один из наиболее заметных для владельца признаков проблем со скважиной — изменение воды. Может появиться мутность, запах, необычный привкус или осадок.

Связь с затрубным пространством возможна, но она не является единственным объяснением.

На качество воды также влияют:

• свойства самого водоносного горизонта;
• сезонные изменения;
• длительные перерывы в эксплуатации;
• состояние фильтровой части;
• коррозия металлических элементов;
• попадание загрязнений через устье;
• изменения режима водоотбора;
• состояние насосного и накопительного оборудования.

Поэтому проблему нельзя диагностировать исключительно по одному признаку.

Например, помутнение после сильных осадков может заставить предположить влияние верхней воды. Но для подтверждения причины требуется оценивать конструкцию скважины и результаты анализа воды.

Почему верхняя часть затруба особенно важна

Участок возле поверхности подвергается наиболее разнообразным воздействиям. Здесь происходят промерзание и оттаивание грунта, проходят талые и дождевые воды, возможны подвижки почвы.

Если вокруг обсадки образуется углубление, вода может скапливаться непосредственно возле трубы. Само по себе наличие лужи не означает, что она попадает в скважину, но такая ситуация увеличивает значение качества изоляции верхней зоны.

Для водозаборной скважины нежелательно превращение пространства вдоль трубы в путь быстрого проникновения поверхностной влаги на глубину.

Устройство поверхности вокруг устья и состояние подземной изоляции связаны между собой, хотя это разные элементы защиты.

Может ли затруб существовать без каких-либо проблем

Да. Наличие пространства вокруг трубы не означает, что скважина выполнена неправильно.

Значение имеет конструкция конкретного сооружения. В разных интервалах задачи отличаются. Некоторые участки должны быть изолированы особенно надежно, тогда как в других условиях сама геология обеспечивает устойчивое окружение колонны.

Поэтому выражение «в скважине есть затруб» не описывает качество конструкции. Практически у любой обсаженной скважины существует область контакта наружной поверхности трубы с окружающей породой или заполняющим материалом.

Оценивать необходимо не наличие затруба, а его состояние и способность выполнять необходимые функции.

Какие признаки могут указывать на возможные нарушения

Подземную часть скважины нельзя непосредственно осмотреть с поверхности. О потенциальных проблемах судят по косвенным изменениям.

Обратить внимание стоит на сочетание нескольких явлений:

• качество воды заметно меняется после дождей или снеготаяния;
• вода периодически становится мутной без очевидной причины;
• меняется запах или характер осадка;
• вокруг обсадной трубы регулярно проседает грунт;
• возле устья образуется устойчивое углубление;
• из пространства рядом с обсадной колонной появляется вода;
• характеристики скважины заметно изменились по сравнению с предыдущими периодами эксплуатации.

Ни один из этих признаков отдельно не позволяет установить точную причину. Просадка грунта, например, может быть связана с обычным уплотнением обратной засыпки, а изменение воды — с процессами в самом водоносном горизонте.

Чем затруб отличается от межтрубного пространства

В скважинах с несколькими обсадными колоннами встречается еще один термин — межтрубное пространство.

Разница определяется положением зон.

Затрубным обычно называют пространство снаружи обсадной колонны, между трубой и стенками ствола или окружающими породами.

Межтрубным называют зазор между двумя трубами, если одна колонна установлена внутри другой.

В сложной конструкции одновременно могут существовать обе области. При обсуждении состояния скважины полезно точно понимать, о какой зоне идет речь, поскольку причины проблем и функции этих пространств различаются.

Как затруб связан с долговечностью скважины

Срок службы скважины определяется целым комплексом факторов. На него влияют материал обсадки, свойства воды, конструкция фильтра, состояние водоносного горизонта и режим эксплуатации.

Затрубное пространство дополняет эту систему.

Если колонна хорошо изолирована от нежелательных водопритоков и устойчиво располагается в стволе, снижается вероятность некоторых процессов, способных ухудшать работу скважины.

При нарушенной изоляции могут возникать условия для перемещения воды между слоями и воздействия воды нежелательного состава на отдельные элементы конструкции.

Особенно заметными последствия становятся не всегда сразу. Некоторые изменения развиваются постепенно и проявляются через ухудшение воды или изменение эксплуатационных характеристик.

Почему конструкция затруба зависит от геологии

Одинаковое устройство нельзя механически переносить на любые грунты.

В песчаных отложениях стенки ствола и движение воды отличаются от ситуации в плотных глинах. В трещиноватых породах вода может перемещаться по системе естественных каналов. В многослойном разрезе могут существовать несколько водоносных зон с разным напором и составом воды.

Поэтому состояние затрубного пространства рассматривают вместе с геологическим разрезом.

Особое значение имеют:

• глубина расположения водоносных слоев;
• наличие водоупорных прослоек;
• устойчивость стенок ствола;
• разница напоров между горизонтами;
• число и диаметр обсадных колонн;
• глубина установки отдельных колонн;
• расположение водоприемной части.

Без этих данных невозможно корректно судить о качестве конкретного затруба только по глубине скважины или диаметру трубы.

Распространенные заблуждения о затрубном пространстве

«Если труба плотно стоит в земле, затруба нет»

Плотный визуальный контакт трубы с грунтом на поверхности ничего не говорит о состоянии ствола на глубине. Диаметр пробуренного отверстия и положение обсадки могут изменяться по всей длине.

«Через затруб всегда поступает вода в скважину»

Вода должна поступать в водоприемную часть конструкции предусмотренным способом. Свободное поступление воды по наружной поверхности обсадной трубы из нежелательных горизонтов может быть признаком недостаточной изоляции.

«Проблемы затруба обязательно сразу портят воду»

Некоторые нарушения могут долго не иметь заметных внешних проявлений. Последствия зависят от состава воды в разных слоях, направления перетока и особенностей конструкции.

«Любое изменение качества воды означает повреждение затруба»

Причин изменения воды значительно больше. Состояние затрубного пространства рассматривают лишь как один из возможных факторов.

«Затруб относится только к глубоким скважинам»

Сам принцип образования пространства между обсадкой и стенкой ствола не зависит от того, считается скважина глубокой или сравнительно неглубокой.

Что полезно знать владельцу скважины

Для обычной эксплуатации нет необходимости постоянно контролировать затрубное пространство как отдельный элемент. Гораздо полезнее иметь сведения о том, как была построена сама скважина.

Желательно сохранять документацию, где указаны глубина, диаметры колонн, особенности геологического разреза и расположение водоприемной части. Эти сведения значительно упрощают анализ любых изменений через несколько лет после бурения.

Также полезно фиксировать исходное качество воды. Если позднее характеристики заметно изменятся, сравнение даст больше информации, чем субъективное впечатление о вкусе или прозрачности.

При возникновении проблем специалисту могут понадобиться ответы на вопросы:

• когда была построена скважина;
• какая у нее глубина;
• сколько обсадных колонн использовано;
• из какого материала они изготовлены;
• в каком интервале находится водоприемная часть;
• меняется ли вода в зависимости от сезона и осадков;
• были ли работы возле устья;
• изменялся ли режим эксплуатации.

Такие данные помогают отделить возможные проблемы затруба от неисправностей насоса, фильтра, трубопровода или естественных изменений водоносного горизонта.

Затруб как часть общей конструкции скважины

Затрубное пространство редко рассматривают отдельно от других элементов, потому что его работа непосредственно связана с обсадной колонной, геологическим разрезом и водоносными слоями.

Его основная роль состоит не в транспортировке воды к потребителю, а в обеспечении правильного взаимодействия скважинной конструкции с окружающими породами. Важны изоляция нежелательных водопритоков, ограничение вертикального движения воды и стабильность положения обсадных труб.

Исправная скважина представляет собой не просто трубу, опущенную до водоносного горизонта. Это система, пересекающая разные грунты и водоносные слои. Затрубное пространство находится на границе между искусственной конструкцией и естественным массивом пород, поэтому от его состояния зависит, будут ли эти две части взаимодействовать так, как предусмотрено устройством скважины.

Для владельца наиболее важен практический вывод: сам по себе затруб не является неисправностью или недостатком. Это обычная область скважинной конструкции. Проблемы возникают тогда, когда по ней образуется нежелательный путь для воды, нарушается изоляция слоев или меняется устойчивость обсадной колонны. Именно поэтому при заметных изменениях качества воды или состояния скважины оценивать стоит не отдельную трубу или насос, а конструкцию водозабора в целом.
