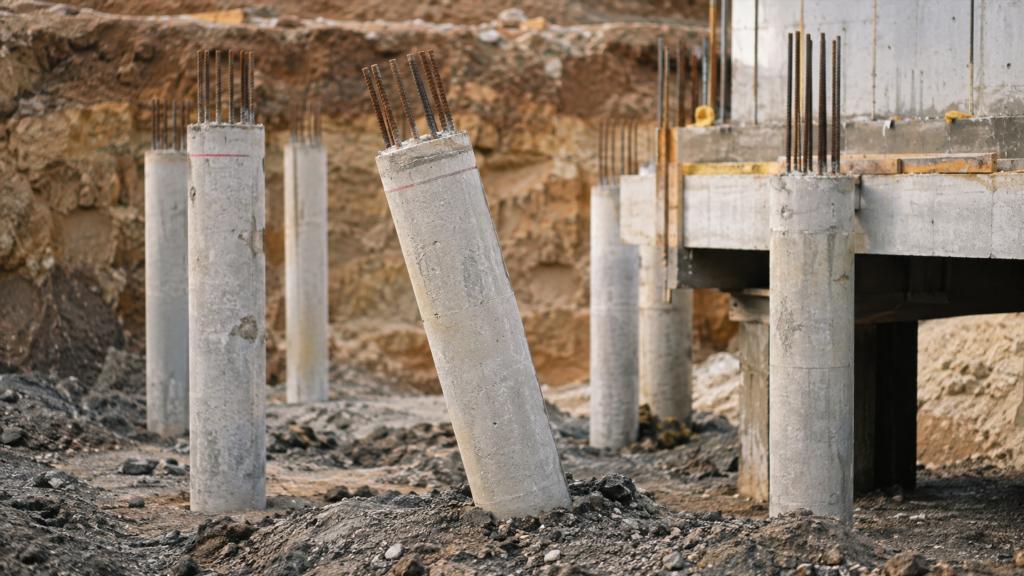

Отклонение сваи от проектной оси: что это означает и почему важно

Свайный фундамент работает как система, в которой имеет значение не только глубина погружения и несущая способность отдельных свай, но и их фактическое положение относительно проектной схемы. Свая может оказаться немного смещённой в сторону, получить наклон или одновременно иметь оба отклонения. Само по себе несовпадение с проектной осью ещё не описывает состояние фундамента полностью: важно понимать характер смещения, его направление, положение соседних свай и то, как фактически установленная опора взаимодействует с ростверком или другим элементом фундамента.

При строительном контроле положение свай и их вертикальность относятся к параметрам, которые проверяются в процессе устройства свайного основания. Для забивных свай положение контролируют уже в начале погружения, а вертикальность или предусмотренный проектом наклон — в ходе работы. Это позволяет отличить небольшую погрешность исходной установки от ситуации, когда свая начинает уходить от заданного направления во время погружения.

Что называют отклонением сваи от оси

Проектная ось сваи — это предусмотренное проектом положение её продольной оси в пространстве. На плане обычно задаётся точка расположения сваи, а конструктивная схема определяет, должна ли она быть вертикальной или иметь заданный наклон.

Фактическое положение после устройства может отличаться от проектного. Здесь важно разделять несколько разных явлений.

Смещение сваи в плане означает, что её фактический центр находится не там, где был предусмотрен проектом. При этом сама свая может оставаться практически вертикальной.

Наклон означает изменение направления продольной оси. Верхняя часть сваи при этом может находиться близко к проектной точке, но ниже она будет уходить в сторону.

Встречается и сочетание этих двух состояний: свая начинается со смещённой точки и дополнительно получает наклон.

Такое разделение имеет практическое значение. Одинаковое видимое смещение верхней части свай ещё не означает одинаковое положение их подземной части и одинаковое влияние на работу фундамента.

Почему положение сваи имеет значение

Свайное основание проектируется с учётом расположения опор относительно нагрузок от здания или сооружения. Нагрузки передаются через ростверк, фундаментную плиту, опору или другой объединяющий элемент на отдельные сваи и далее на грунт.

Если фактическое положение одной сваи меняется, меняется и геометрия этой системы. В зависимости от характера отклонения могут изменяться расстояния между сваями, положение сваи относительно края ростверка, условия соединения оголовка с вышележащей конструкцией и распределение усилий.

Для некоторых конструктивных схем заметное отклонение свай рассматривается не просто как геометрическая неточность. Оно способно создавать дополнительные изгибающие воздействия и требует проверки фактической работы элемента. В инженерной практике сваи, положение которых выходит за предусмотренные проектом допуски, оценивают с учётом их реального положения и возникающих дополнительных усилий.

При этом нельзя сделать вывод о пригодности сваи только по одной величине смещения. Одинаковое отклонение может иметь разное значение для разных фундаментов.

Почему свая может уйти от проектной оси

Причины отклонения обычно связаны либо с начальным позиционированием, либо с процессом погружения, либо с условиями грунта.

Неточность начального положения

Если свая изначально установлена не точно в предусмотренной точке или имеет неправильное направление перед началом погружения, дальнейшая работа закрепляет эту ошибку.

Особенно важен начальный участок. После того как значительная часть сваи оказывается в грунте, изменить направление без воздействия на сам элемент и окружающий грунт становится значительно сложнее.

Именно поэтому профессиональные инструкции по контролю свайных работ предусматривают проверку положения перед погружением и контроль направления во время процесса.

Неоднородность грунта

Грунт редко представляет собой совершенно однородную толщу. На пути сваи могут встречаться слои разной плотности и прочности. Одна сторона нижней части элемента может испытывать большее сопротивление, чем другая.

Если сопротивление распределяется несимметрично, появляется возможность изменения направления движения сваи.

Сам факт неоднородного грунта не означает обязательного отклонения. Результат зависит от свойств слоёв, конструкции сваи, способа её устройства и множества других факторов.

Твёрдые включения и препятствия

Камни, валуны, старые конструкции, фрагменты бетона и другие локальные препятствия могут изменить направление погружения.

При встрече с препятствием возможны разные сценарии: свая продолжает движение с изменением направления, испытывает повышенное сопротивление или получает локальное воздействие на нижнюю часть.

По одному положению оголовка нельзя установить точную причину такого отклонения. Для оценки важна информация о ходе свайных работ и условиях, зафиксированных при погружении.

Особенности оборудования и направления воздействия

Для забивной сваи важно взаимное положение сваи, направляющих и ударного оборудования. Если воздействие передаётся с устойчивым отклонением от продольной оси элемента, это может способствовать изменению его положения.

Контроль свайных работ поэтому включает не только фиксацию конечной отметки, но и наблюдение за положением сваи и работой оборудования в процессе установки.

Геометрия самой сваи

Длинный и относительно гибкий элемент чувствительнее к боковым воздействиям, чем короткий жёсткий элемент с другой формой поперечного сечения.

На характер поведения влияют:

• длина и поперечное сечение;
• материал сваи;
• жёсткость элемента;
• форма нижней части;
• способ устройства;
• особенности соединения отдельных секций, если свая составная.

Эти параметры рассматривают вместе с геологическими условиями, а не отдельно от них.

Смещение и наклон — не одно и то же

На строительной площадке часто оценивают положение видимой верхней части сваи. Такая проверка необходима, но она не всегда показывает полную картину.

Представим две сваи. Оголовки обеих смещены относительно проектных точек на одинаковое расстояние.

Одна свая могла быть установлена немного в стороне, но затем погружена практически вертикально. Вторая могла начинаться в правильной точке, однако постепенно ушла в сторону и получила наклон.

На уровне оголовков результат может выглядеть похожим, но пространственное положение элементов отличается.

Именно поэтому при технической оценке различают координаты верхней части и направление оси. В документах строительного контроля положение и вертикальность также рассматриваются как отдельные характеристики.

От чего зависит значение отклонения для фундамента

Оценка начинается не с вопроса «на сколько сантиметров свая ушла», а с понимания того, как изменение её положения влияет на конкретную конструктивную систему.

Направление смещения

Свая может отклониться внутрь группы, наружу, вдоль ряда или поперёк него.

Это меняет расстояние до соседних свай и положение опоры относительно ростверка. Поэтому одинаковая величина отклонения в разных направлениях не обязательно приводит к одинаковым последствиям.

Положение сваи в группе

Центральная и крайняя свая находятся в разных геометрических условиях.

Для крайней опоры дополнительное смещение наружу может уменьшить расстояние между осью сваи и краем объединяющей конструкции. Для другой сваи такое же по величине смещение может происходить внутри достаточно большого массива ростверка.

Это не означает автоматической приемлемости одного варианта и неприемлемости другого. Положение является одним из параметров инженерной оценки.

Конструкция ростверка

Ростверк объединяет отдельные сваи и распределяет между ними нагрузки. Его геометрия, высота, армирование и схема передачи усилий связаны с проектным расположением опор.

Если одна из свай оказывается не там, где она предусмотрена, может потребоваться проверка уже не только самой сваи, но и участка ростверка.

В соединениях свай с фундаментными элементами геометрические допуски учитываются ещё на стадии проектирования, поскольку фактическое положение свай влияет на возможность и характер их соединения с вышележащей конструкцией.

Характер нагрузки

Свайный фундамент может воспринимать не только вертикальные усилия. В конструкции могут присутствовать горизонтальные воздействия и моменты.

Для глубоких фундаментов работа свай при боковой нагрузке рассматривается отдельно от их поведения при преимущественно вертикальном нагружении. Поэтому положение и направление оси элемента оценивают с учётом всей расчётной схемы, а не только нагрузки сверху.

Почему нельзя оценивать сваю только по видимому оголовку

После завершения свайных работ значительная часть элемента скрыта в грунте. Видимое положение верхней части даёт важную информацию, но не позволяет автоматически восстановить траекторию всей сваи.

Оголовок может быть смещён из-за исходной ошибки позиционирования. Он также может оказаться в стороне из-за постепенного наклона элемента. Возможна комбинация этих факторов.

При оценке поэтому полезна совокупность данных:

• фактические координаты свай;
• положение оголовков;
• сведения о вертикальности или проектном наклоне;
• журнал свайных работ;
• особенности процесса погружения;
• сведения о встреченных препятствиях;
• проектная схема свайного поля;
• конструкция ростверка и соединения со сваями.

Такой подход соответствует самой логике контроля свайных фундаментов: качество устройства оценивается не по одному признаку, а по сочетанию проектной документации, наблюдений во время работ и фактического результата.

Какие признаки требуют более внимательной оценки

Сам факт небольшого визуального несовпадения ещё не позволяет определить состояние основания. Гораздо важнее сочетание нескольких признаков.

Дополнительного внимания заслуживают ситуации, когда:

• отклонение заметно отличается от положения соседних свай;
• свая имеет выраженный наклон;
• оголовок находится близко к краю ростверка;
• расстояние между соседними сваями заметно изменилось;
• при погружении фиксировалось необычное сопротивление;
• свая встречала препятствие;
• наблюдалось изменение направления во время устройства;
• имеются повреждения верхней части или другие видимые дефекты;
• фактическое положение затрудняет предусмотренное проектом соединение с ростверком.

Ни один из этих признаков сам по себе не даёт окончательного заключения. Они показывают, какие особенности фактического положения необходимо учитывать при проверке.

Почему опасно искать одну универсальную величину допустимого отклонения

Желание сравнить фактическое смещение с одной цифрой понятно: такое правило кажется простым и удобным. Однако свайные основания отличаются по конструкции, материалу свай, назначению, способу устройства и проектной схеме.

Требования к положению конкретной сваи задаются применимыми проектными и контрактными документами. Профессиональные руководства по устройству глубоких фундаментов также связывают контроль положения с проектными требованиями, условиями строительства и последующей оценкой фактически установленного элемента.

Изолированная цифра без понимания того, к какому типу сваи, конструкции и документу она относится, может создать ложное впечатление точности.

Полезнее рассматривать два отдельных вопроса: соответствует ли фактическая геометрия установленным для объекта требованиям и сохраняет ли конструкция требуемую работу с учётом реального положения сваи.

Что обычно проверяют после обнаружения отклонения

При выявлении несовпадения проектного и фактического положения важна не попытка сразу классифицировать сваю как «хорошую» или «плохую», а описание реального состояния.

Фактические координаты

Необходимо понимать, где действительно расположена свая относительно проектной сетки. Это позволяет оценить направление смещения и положение относительно других элементов.

Наклон

Положение оголовка и направление оси дают разную информацию. Поэтому наличие или отсутствие наклона является отдельной характеристикой.

Геометрию группы

Свайное поле рассматривается как система. Важны фактические расстояния между опорами и их положение относительно объединяющей конструкции.

Условия устройства

Записи, сделанные во время свайных работ, помогают понять, сопровождалось ли отклонение необычным поведением элемента: изменением направления, препятствием, резким изменением сопротивления или другими особенностями.

Строительные руководства уделяют внимание документированию процесса погружения именно потому, что конечное состояние сваи связано с тем, как происходила её установка.

Отклонение не всегда означает повреждение

Важно не смешивать два разных понятия: изменение положения и повреждение самой сваи.

Свая может оказаться смещённой относительно проектной точки и при этом не иметь видимых признаков разрушения. Возможна и обратная ситуация, когда координаты оголовка выглядят приемлемо, но в ходе устройства возникали воздействия, требующие отдельной оценки состояния элемента.

Поэтому геометрическое отклонение является основанием для проверки фактической схемы, а не самостоятельным доказательством разрушения.

То же относится и к несущей способности. Она определяется не одной координатой оголовка, а взаимодействием сваи с грунтом, её конструкцией, нагрузками и условиями работы в составе фундамента. Руководства по глубоким фундаментам рассматривают проектирование, устройство и контроль свай как взаимосвязанные части одной задачи.

Типичные ошибки при оценке отклонившейся сваи

Одна из распространённых ошибок — судить о состоянии только визуально. Небольшое на вид смещение может восприниматься как серьёзный дефект, а заметно наклонённая свая — наоборот, как несущественная неточность.

Другая ошибка — учитывать только расстояние от проектной точки до центра оголовка. Без направления смещения эта величина даёт неполную картину.

Также некорректно рассматривать сваю отдельно от ростверка и соседних опор. Свайный фундамент является общей конструктивной системой, поэтому изменение геометрии одного элемента оценивают с учётом его места в этой системе.

Не менее проблематична попытка самостоятельно переносить универсальные допуски из случайно найденных таблиц на конкретный фундамент. Требования могут относиться к другому типу свай, другой конструкции или совершенно иной области строительства.

Какие вопросы помогают разобраться в ситуации

Если обнаружено отклонение сваи от проектной оси, полезная оценка строится вокруг конкретных характеристик объекта.

Имеет смысл установить:

• является ли отклонение только смещением в плане или присутствует наклон;
• в каком направлении ушла свая;
• как изменилось её положение относительно соседних опор;
• где находится оголовок относительно ростверка;
• были ли зафиксированы сложности во время погружения;
• соответствует ли фактическая геометрия требованиям проекта;
• требуется ли расчётная проверка ростверка или самой сваи с учётом её реального положения.

Такие вопросы дают значительно больше информации, чем попытка свести всю проблему к одной величине отклонения.

Главное об отклонении сваи от оси

Отклонение сваи от проектной оси — это прежде всего изменение предусмотренной геометрии свайного основания. Оно может проявляться как боковое смещение, наклон или сочетание обоих факторов.

Значение такого отклонения определяется не только его величиной. Важны направление, положение сваи в группе, расстояние до соседних опор, конструкция ростверка, характер нагрузок, условия погружения и фактическое направление оси.

Контроль положения и вертикальности свай является обычной частью профессионального надзора за устройством глубоких фундаментов. Если фактическое положение выходит за предусмотренные для объекта пределы, вопрос переходит из области простой геометрической проверки в область инженерной оценки работы конструкции.
