Заполнение винтовых свай изнутри: зачем это делают и чем отличаются материалы

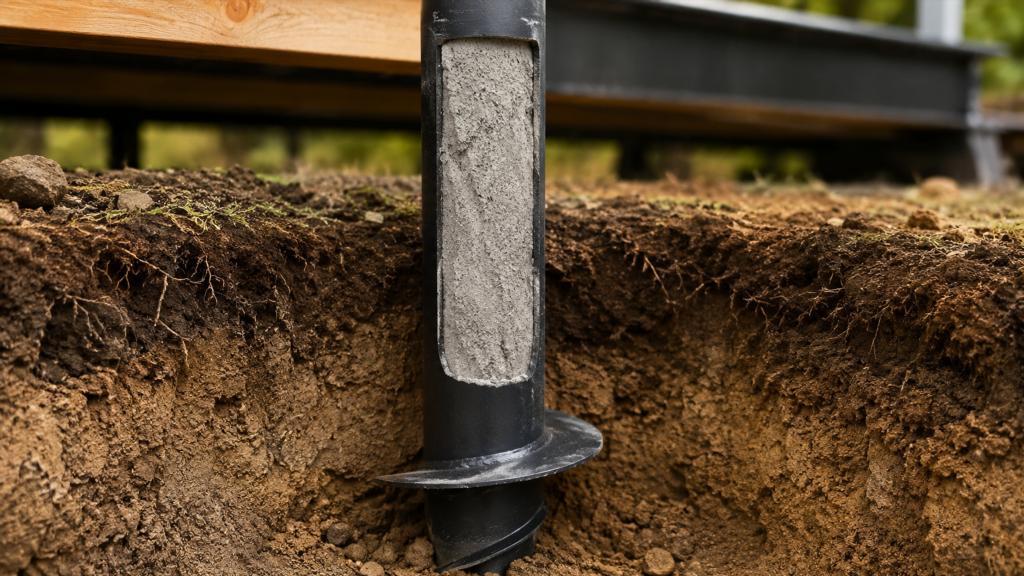

Винтовая свая представляет собой металлическую трубу с лопастью, которая после установки становится частью основания здания или другой конструкции. Наружная поверхность сваи контактирует с грунтом, а внутренняя полость трубы остается отдельной зоной, где условия отличаются от внешних. В нее может попадать влага и воздух, а при отрицательных температурах возможны циклы замерзания и оттаивания содержащейся внутри воды.

По этой причине внутреннюю полость винтовых свай в ряде случаев заполняют различными материалами. Смысл такого решения часто трактуют слишком упрощенно: например, считают, что любой твердеющий состав автоматически увеличивает несущую способность или полностью защищает металлическую трубу от коррозии. На практике назначение заполнения зависит от конструкции сваи, используемого материала и условий эксплуатации.

Полезнее рассматривать не вопрос о единственном «правильном» наполнителе, а свойства разных вариантов и задачи, которые они способны решать.

Зачем вообще заполняют внутреннюю полость сваи

Полая металлическая труба содержит воздух и может сообщаться с окружающей средой через верхнюю часть или неплотности. Если внутрь попадает вода, в полости появляются условия для коррозионных процессов. При сезонных колебаниях температуры влага также может замерзать.

Заполнение уменьшает объем свободной внутренней полости и может ограничивать накопление воды. У твердеющих составов есть еще одна особенность: после набора прочности внутри трубы образуется плотное минеральное ядро.

В зависимости от конструкции заполнение может выполнять несколько функций:

• уменьшать свободный объем внутри трубы;
• снижать вероятность скопления значительного количества воды;
• создавать плотное внутреннее заполнение;
• ограничивать циркуляцию воздуха и влаги внутри полости;
• формировать дополнительный внутренний элемент в металлической оболочке.

При этом не следует считать внутреннее заполнение заменой полноценной защиты металла. Большая часть поверхности сваи находится снаружи и контактирует с грунтом, поэтому состояние наружной стенки по-прежнему имеет большое значение.

Какие материалы рассматривают для заполнения винтовых свай

Для внутренней полости могут использоваться материалы с существенно различающимися свойствами. Чаще всего речь идет о цементосодержащих смесях, растворах, мелкозернистых составах либо других минеральных заполнителях.

Главное различие между ними заключается не только в прочности после твердения. Значение имеют текучесть, способность заполнять узкую полость, усадка, взаимодействие с влагой и сохранение однородности.

Цементно-песчаные составы

Цементно-песчаный состав после твердения превращается в плотную минеральную массу. Его преимуществом является доступность компонентов и понятное поведение материала после набора прочности.

Однако заполнение длинной металлической трубы предъявляет к смеси свои требования. Слишком жесткий состав хуже распределяется внутри полости и способен оставлять незаполненные участки. Избыточно жидкая смесь также не является автоматически более удачным вариантом: большое количество воды влияет на структуру цементного камня и его свойства после высыхания.

Для оценки цементно-песчаного заполнителя важны:

• однородность смеси;
• способность распределяться внутри трубы;
• отсутствие крупных включений;
• изменение объема при твердении;
• устойчивость затвердевшего материала к влаге;
• вероятность образования пустот.

Само наличие цемента в составе еще не означает, что заполнение получится сплошным.

Мелкозернистые растворы

Мелкозернистые составы отличаются меньшим размером заполнителя и могут лучше проникать в ограниченное пространство. Для узких труб это существенное свойство, поскольку крупные частицы способны мешать равномерному распределению материала.

При оценке таких растворов внимание уделяют не столько максимальной прочности, сколько способности образовывать однородное внутреннее заполнение.

Плотная масса без крупных пустот обычно лучше соответствует назначению внутреннего заполнителя, чем состав, который обладает высокой расчетной прочностью, но плохо распределяется в трубе.

Бетон

Словом «бетон» называют большой класс материалов, и не каждый бетон одинаково удобен для заполнения относительно узкой металлической трубы.

Обычный бетон может содержать достаточно крупный заполнитель. В ограниченном сечении это создает риск неоднородного распределения: отдельные частицы могут задерживаться, а между ними способны формироваться полости.

Именно поэтому вопрос о применимости бетона нельзя сводить только к его марке или прочности. Геометрия сваи и размер заполнителя имеют не меньшее значение.

Для внутреннего объема трубы важнее:

• соответствие размера частиц диаметру полости;
• способность состава проходить по всей длине;
• отсутствие расслоения;
• возможность формирования сплошной массы.

Чем уже внутреннее пространство, тем заметнее становится влияние размера заполнителя.

Почему сухая засыпка отличается от твердеющего заполнения

Иногда внутреннюю полость рассматривают просто как пространство, которое нужно чем-либо заполнить. Отсюда возникает идея использовать сухие сыпучие материалы.

Такой подход принципиально отличается от применения твердеющей смеси.

Сыпучий материал не образует единого монолитного ядра. Между отдельными частицами остаются поры, в которых может находиться воздух и перемещаться влага. Если внутрь проникает вода, сама засыпка не обязательно препятствует ее распространению.

Кроме того, состояние сыпучего материала может изменяться со временем из-за увлажнения, уплотнения или перемещения частиц.

Твердеющий минеральный состав после набора прочности ведет себя иначе: он превращается в связанную массу и занимает внутренний объем более стабильно.

Это не означает, что любой цементный материал автоматически подходит лучше любой сухой засыпки. Значение имеет качество фактического заполнения. Большая твердая пробка в верхней части трубы при пустой нижней части не выполняет ту же функцию, что равномерно заполненная полость.

Как внутреннее заполнение связано с коррозией

Коррозия металлической сваи зависит от совокупности условий. На нее влияют влажность, доступ кислорода, свойства окружающей среды, состояние металла и защитного покрытия.

Внутреннее заполнение способно изменить условия только на внутренней поверхности трубы.

Внешняя поверхность остается основной зоной контакта с грунтом

Даже полностью заполненная свая продолжает иметь металлическую наружную оболочку. Она контактирует с почвой по значительной площади.

Если наружная поверхность повреждена или эксплуатируется в агрессивной среде, внутренний наполнитель не устраняет этот фактор.

Поэтому утверждение, что заполнение сваи изнутри само по себе обеспечивает полную защиту от коррозии, некорректно.

Пустоты внутри имеют значение

Если твердеющий материал заполнил трубу неравномерно, внутри могут сохраняться воздушные полости и места накопления влаги.

Особенно нежелательны участки, где вода может задерживаться длительное время. Наличие твердого наполнителя вокруг такой полости не исключает контакта воды с металлом.

При оценке результата важна не только разновидность материала, но и фактическая однородность внутреннего заполнения.

Влияет ли заполнение на прочность сваи

Этот вопрос требует аккуратного разграничения.

Основную конструктивную работу винтовой сваи определяют геометрия металлического ствола, толщина и состояние стенки, лопасть, характеристики грунта, глубина расположения несущих слоев и особенности всего свайного основания.

Минеральный материал внутри трубы способен изменить поведение ее сечения, однако считать его универсальным способом усиления неправильно.

Свая не превращается в другой тип фундамента только потому, что ее полость заполнена раствором.

Если конструкция рассчитывалась как металлическая винтовая свая, нельзя без инженерного обоснования предполагать, что внутренний заполнитель компенсирует:

• недостаточную толщину металла;
• повреждение стенки;
• коррозию;
• неправильный выбор диаметра;
• недостаточную несущую способность грунта;
• ошибки расположения свай;
• проблемы с лопастью.

Заполнение является дополнительным элементом конструкции, а не способом исправления любых недостатков основания.

Какие свойства наполнителя действительно важны

Сравнивать материалы только по показателю прочности недостаточно. Внутри узкой металлической трубы действуют другие практические ограничения.

Текучесть

Материал должен быть способен занимать внутреннее пространство. Состав, который плохо перемещается в трубе, может образовывать локальные пробки.

При этом текучесть не следует путать с чрезмерным количеством воды. Свойства смеси зависят от ее состава, а не только от жидкой консистенции.

Размер частиц

Крупный заполнитель уменьшает способность состава проходить через узкие участки. Чем меньше внутренний диаметр трубы, тем заметнее этот фактор.

Для мелкозернистых материалов распределение по внутренней полости обычно предсказуемее.

Усадка

Некоторые смеси уменьшаются в объеме по мере высыхания и твердения. Значительная усадка способна приводить к появлению зазоров.

Для внутреннего заполнения предпочтительно стабильное состояние материала после набора прочности.

Влагостойкость

Полость металлической сваи нельзя считать гарантированно сухим местом. Материал должен сохранять свои основные свойства при возможном контакте с влагой.

Однородность

Даже подходящий по составу материал малоэффективен, если внутри образовались большие пустоты.

По этой причине реальное качество заполнения не менее важно, чем название смеси.

Почему монтажная пена не является аналогом минерального заполнителя

Легкие вспенивающиеся материалы могут казаться привлекательными из-за способности увеличиваться в объеме и заполнять пространство. Однако по своим физическим свойствам они сильно отличаются от цементных растворов.

Монтажная пена имеет другую плотность, механические характеристики, структуру и поведение при воздействии влаги и температуры. Ее нельзя автоматически рассматривать как замену минеральному заполнению только потому, что она занимает внутреннюю полость.

Главный принцип здесь простой: заполнение пространства и формирование плотного внутреннего ядра — не одно и то же.

Материал следует оценивать по тем функциям, которые от него ожидаются, а не по способности визуально заполнить трубу.

Что происходит с водой внутри полой сваи

Вода может проникать внутрь открытой или негерметичной трубы различными путями. Ее количество зависит от конструкции верхней части, качества соединений и условий эксплуатации.

Опасность связана не только с самим присутствием влаги.

Если вода остается внутри полости и температура опускается ниже точки замерзания, она увеличивается в объеме. Повторяющиеся циклы замерзания и оттаивания создают дополнительные воздействия внутри трубы.

Плотное заполнение уменьшает объем, в котором способна свободно накапливаться вода. Однако это работает только при достаточно полном заполнении полости.

Наличие нескольких сантиметров твердого материала в верхней части и свободной полости ниже дает совершенно другой результат.

Типичные ошибочные представления о заполнении свай

Вокруг этой темы существует несколько устойчивых упрощений.

«Чем прочнее материал, тем лучше»

Максимальная прочность заполнителя сама по себе мало говорит о качестве заполнения трубы. Если смесь плохо распределилась и образовала пустоты, высокий показатель прочности затвердевшего материала не устраняет проблему.

«Любой бетон подходит»

Размер заполнителя и диаметр внутренней полости должны быть совместимы. Материал, предназначенный для массивных конструкций, не обязательно удобен для длинной узкой трубы.

«После заполнения металл больше не ржавеет»

Наружная поверхность остается в контакте с окружающей средой. Внутреннее заполнение не отменяет требований к качеству самого металла и его защите.

«Наполнитель исправляет слабую сваю»

Недостаточную несущую способность, дефекты лопасти, поврежденную стенку или ошибки устройства основания нельзя автоматически компенсировать заполнением внутренней полости.

«Главное — закрыть верх сваи»

Закрытая верхняя часть уменьшает вероятность прямого попадания воды, но это не равнозначно заполнению всей внутренней полости. Эти решения выполняют разные функции.

Пустая и заполненная свая: в чем различие

У пустой сваи внутри сохраняется значительный объем воздуха. При попадании влаги она может перемещаться и скапливаться в нижних участках трубы.

После заполнения твердеющим минеральным материалом свободного внутреннего пространства становится значительно меньше. Одновременно внутри появляется плотная масса, которая сохраняет форму после твердения.

Основные различия можно представить так:

• у пустой трубы сохраняется свободная воздушная полость;
• заполненная труба содержит меньше пространства для накопления воды;
• твердеющий состав создает связанное внутреннее ядро;
• качество результата зависит от равномерности заполнения;
• внутреннее заполнение не изменяет внешние условия эксплуатации металла.

Такое сравнение помогает отделить реальные свойства решения от ожиданий, которые ему иногда приписывают.

Что важно учитывать при оценке выбранного решения

Материал для внутренней полости нельзя оценивать отдельно от самой сваи.

Значение имеют диаметр трубы, ее длина, состояние верхней части, конструкция оголовка, наличие отверстий и особенности применяемой свайной системы.

Полезно обратить внимание на несколько вопросов:

• какую функцию должно выполнять внутреннее заполнение;
• способен ли выбранный материал равномерно занимать полость;
• соответствует ли размер заполнителя внутреннему диаметру;
• насколько материал стабилен после твердения;
• как он ведет себя при увлажнении;
• образует ли он связанную массу;
• предусмотрено ли такое решение конструкцией свайного основания.

Если речь идет о несущем фундаменте дома, внутреннее заполнение следует рассматривать как часть общего конструктивного решения, а не как отдельную бытовую операцию.

Почему универсального наполнителя недостаточно выбрать только по названию

Два состава, которые бытовым языком называют «цементным раствором» или «бетоном», могут заметно различаться по структуре. Один будет достаточно однородным и мелкозернистым, другой окажется грубым и плохо пригодным для узкой полости.

Так же нельзя оценивать материал только по цене, плотности или удобству приобретения.

Для внутреннего заполнения важна совокупность характеристик:

• возможность получить однородную массу;
• совместимость размеров частиц с внутренним сечением трубы;
• стабильность объема после твердения;
• устойчивость к возможной влаге;
• отсутствие крупных незаполненных зон;
• соответствие назначению конкретной конструкции.

Именно сочетание этих свойств определяет практическую пригодность материала.

Заполнение сваи не заменяет качество самого фундамента

Состояние внутренней полости является только одним из множества факторов надежности свайного основания.

На долговечность конструкции также влияют качество металла, его толщина, сварные соединения, состояние лопасти, наружное защитное покрытие, характеристики грунта и правильность конструктивного решения.

Если одна из этих составляющих проблемная, заполнение трубы не превращается в универсальную страховку.

Особенно важно не воспринимать внутренний наполнитель как средство исправления уже существующих серьезных дефектов. Трещины, сильная коррозия, деформации или сомнительное состояние свай требуют отдельной оценки.

Итог

Заполнение винтовых свай изнутри имеет вполне определенный технический смысл: оно уменьшает свободный объем трубы и позволяет создать внутри плотное минеральное ядро. При этом результат зависит не столько от громкого названия материала, сколько от его реальных свойств и способности равномерно занимать внутреннюю полость.

Цементосодержащие мелкозернистые составы отличаются от сухих засыпок тем, что после твердения образуют связанную массу. Обычный бетон может иметь ограничения из-за крупного заполнителя, а легкие вспенивающиеся материалы по своим свойствам не являются прямым аналогом минерального заполнения.

Внутреннее заполнение не отменяет наружную коррозию, не исправляет ошибки конструкции и не превращает недостаточно надежную сваю в заведомо прочную. Его следует рассматривать как отдельный элемент устройства свайного основания, эффективность которого определяется конструкцией трубы, характеристиками материала и качеством фактического заполнения.
