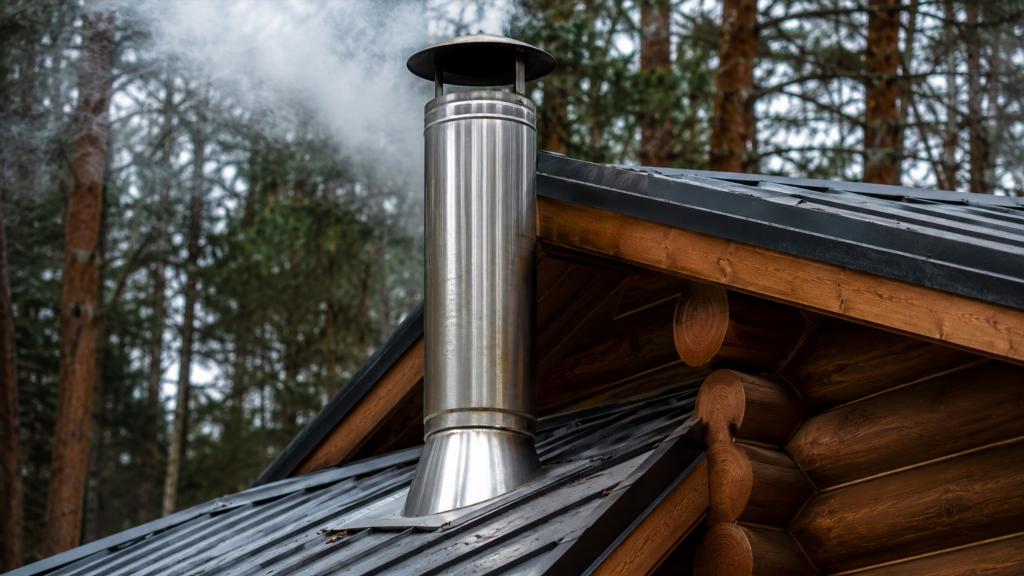

Сэндвич-труба для бани: устройство, особенности, риски и критерии оценки

Дымоход в бане работает в условиях, которые заметно отличаются от обычного бытового режима. Высокая температура дымовых газов, периодический сильный нагрев, последующее остывание, образование конденсата и контакт с продуктами сгорания создают значительную нагрузку на материалы. Сэндвич-труба применяется в банных дымоходах именно как конструкция, способная уменьшить влияние температурных перепадов на наружную поверхность дымового канала.

Название связано с многослойным устройством трубы. Внутренний металлический канал окружён слоем негорючей теплоизоляции, а снаружи расположен второй металлический кожух. Такая конструкция не превращает дымоход в полностью холодный или безопасный для любого размещения элемент. Она лишь изменяет характер нагрева и помогает сохранять более стабильную температуру внутри канала.

При оценке сэндвич-трубы важны не только внешний вид и толщина стенок. Значение имеют материал внутреннего канала, качество сварных швов, состояние теплоизоляции, герметичность соединений, соответствие элементов друг другу и условия, в которых эксплуатируется банная печь.

Как устроена сэндвич-труба

Типичная сэндвич-труба состоит из трёх основных слоёв:

• внутренней металлической трубы, по которой проходят дымовые газы;
• теплоизоляционного слоя;
• наружного металлического кожуха.

Основная нагрузка приходится на внутреннюю стенку. Она непосредственно контактирует с горячими газами, влагой, сажей и химически активными продуктами сгорания. Наружный кожух испытывает меньшую температурную нагрузку, однако тоже нагревается и подвергается воздействию влажности окружающего воздуха.

Теплоизоляция между двумя металлическими оболочками уменьшает скорость передачи тепла наружу. За счёт этого внутренняя труба медленнее остывает, а наружная поверхность нагревается слабее, чем у обычной одностенной трубы при сопоставимых условиях.

При этом понятие «сэндвич» описывает принцип конструкции, а не одинаковое качество всех изделий. Две внешне похожие трубы могут заметно различаться по металлу, плотности и типу утеплителя, качеству изготовления и устойчивости к длительному нагреву.

Зачем теплоизоляция нужна дымоходу

Теплоизоляционный слой выполняет сразу несколько функций. Одна из наиболее заметных связана с сохранением температуры дымовых газов.

При быстром охлаждении продуктов сгорания на внутренних стенках дымохода может активнее образовываться конденсат. Влага смешивается с отложениями и продуктами горения, из-за чего внутри трубы появляется агрессивная среда. Она способна ускорять коррозию металла и загрязнение дымового канала.

Сохранение более высокой температуры внутри трубы помогает уменьшить интенсивность такого охлаждения. Одновременно снижается нагрев наружной оболочки.

Однако теплоизоляция не делает дымоход пожаробезопасным независимо от условий эксплуатации. Наружная часть сэндвич-трубы всё равно может сильно нагреваться. Особенно это заметно при интенсивной топке, высокой температуре дымовых газов или неблагоприятном режиме работы печи.

Чем сэндвич-труба отличается от одностенной

Одностенная металлическая труба представляет собой один слой металла без теплоизоляционной оболочки. Она быстро нагревается и так же быстро отдаёт тепло окружающему пространству.

Сэндвич-конструкция ведёт себя иначе. Внутренний канал нагревается, но часть тепла удерживается теплоизоляцией. Наружная оболочка при исправной конструкции обычно имеет меньшую температуру, чем непосредственно внутренняя труба.

Различия проявляются и после окончания топки. Одностенный участок быстрее остывает, а утеплённый канал способен дольше сохранять температуру.

Где особенно заметна разница

Значение теплоизоляции возрастает на участках дымохода, где окружающий воздух заметно холоднее дымовых газов. Сильное охлаждение канала способствует появлению конденсата и ухудшает условия отвода продуктов сгорания.

Именно поэтому нельзя рассматривать дымоход только как металлическую трубу, задача которой заключается в выводе дыма наружу. Температурный режим канала влияет на устойчивость всей системы.

Материал внутренней трубы

Внутренний канал является наиболее нагруженной частью сэндвич-дымохода. Для него важна устойчивость к температуре, коррозии и химически активным веществам, которые появляются при сгорании топлива.

Внешний блеск металла практически ничего не говорит о его характеристиках. Разные виды стали могут выглядеть очень похоже, но вести себя при длительном нагреве совершенно по-разному.

Для оценки имеют значение:

• устойчивость металла к высокой температуре;
• сопротивляемость коррозии;
• качество сварного шва;
• однородность поверхности;
• отсутствие заметных повреждений и деформаций;
• соответствие материала предполагаемому режиму эксплуатации.

Особенно внимательно следует относиться к внутренней поверхности уже использовавшегося дымохода. Изменение цвета само по себе не всегда означает разрушение металла, поскольку сталь при нагревании может приобретать характерные оттенки. Значительно важнее наличие глубокой коррозии, раковин, трещин, прогаров и выраженной деформации.

Что происходит с теплоизоляцией при перегреве

Изоляция внутри сэндвич-трубы рассчитана на работу при высокой температуре, но возможности любого материала ограничены. Чрезмерный или продолжительный перегрев может изменять его структуру.

При неблагоприятных условиях утеплитель способен уплотняться, терять исходную форму или менять теплоизоляционные свойства. Внешне труба при этом иногда выглядит исправной.

Повреждение внутреннего слоя особенно неприятно тем, что его сложно оценить без разборки элемента. Косвенным признаком может быть необычно сильный нагрев наружной оболочки по сравнению с прежним режимом работы, но только по этому признаку нельзя точно определить причину.

Повышенная температура наружной поверхности может быть связана и с другими факторами:

• изменением режима работы печи;
• накоплением сажи;
• ухудшением состояния внутренней трубы;
• повреждением изоляции;
• особенностями конкретного участка дымохода;
• изменением тяги.

При заметном изменении поведения системы требуется оценивать весь дымоход, а не только наружную оболочку.

Почему сажа представляет отдельную опасность

Во время эксплуатации на внутренней поверхности дымового канала могут накапливаться продукты неполного сгорания топлива. Характер отложений зависит от режима топки, качества топлива, температуры дымовых газов и других факторов.

Некоторые отложения способны воспламеняться. При горении сажи температура внутри дымохода резко возрастает, что создаёт нагрузку, значительно отличающуюся от обычной эксплуатации.

Такой режим опасен не только для внутренней трубы. Сильный перегрев может повлиять на теплоизоляцию, соединения и расположенные рядом конструкции.

Наличие сэндвич-оболочки не следует воспринимать как защиту от последствий возгорания отложений. Главную роль играет исправное состояние дымохода и характер эксплуатации отопительного оборудования.

Конденсат и коррозия

Конденсат появляется, когда содержащаяся в дымовых газах влага оседает на достаточно холодной поверхности. В дымоходе это особенно вероятно во время разогрева, охлаждения и при неблагоприятном температурном режиме.

Проблема заключается не только в самой воде. Влага взаимодействует с веществами, присутствующими в продуктах сгорания. Получившаяся среда может воздействовать на металл значительно агрессивнее обычной воды.

Коррозия внутренней трубы часто развивается постепенно. На ранней стадии она может выглядеть как изменение поверхности или небольшие пятна. При дальнейшем разрушении появляются углубления, шероховатость и локальное истончение металла.

Что способствует образованию конденсата

На вероятность его появления влияют:

• температура стенок дымового канала;
• влажность продуктов сгорания;
• продолжительность прогрева;
• условия охлаждения трубы;
• состояние теплоизоляционного слоя;
• режим работы печи;
• характеристики используемого топлива.

Один признак редко позволяет однозначно определить причину. Например, наличие влаги ещё не означает повреждение самой сэндвич-трубы. Нужно учитывать условия, при которых она появляется.

Соединения как уязвимая часть системы

Даже качественный металлический элемент не обеспечивает надёжность дымохода сам по себе. Большое значение имеют места соединения отдельных участков.

Во время нагрева металл расширяется, после остывания уменьшается в размерах. Эти циклы повторяются при каждой эксплуатации бани. Соединения должны сохранять работоспособность при многократных температурных изменениях.

При визуальной оценке обращают внимание на:

• следы смещения элементов;
• выраженную деформацию;
• повреждения металла;
• признаки выхода дыма или продуктов конденсации;
• необычные потемнения около стыков;
• нарушение целостности наружной оболочки.

Наличие одного из этих признаков не всегда позволяет самостоятельно установить причину неисправности, но является основанием для более внимательной проверки.

Почему внешний кожух тоже важен

Иногда наружную часть сэндвич-трубы воспринимают лишь как декоративную оболочку. На практике она защищает теплоизоляцию от механических воздействий и окружающей среды.

При повреждении наружного кожуха внутрь конструкции может проникать влага. Если теплоизоляционный материал намокает или разрушается, характеристики участка дымохода могут измениться.

Особое внимание заслуживают вмятины, раскрытые швы, сильная коррозия и другие повреждения оболочки. Даже если внутренний канал визуально не пострадал, состояние всего многослойного элемента уже нельзя оценивать только по внешнему виду сохранившихся участков.

Как условия эксплуатации влияют на срок службы

У сэндвич-трубы нет универсального срока службы, который одинаково применим к любому банному дымоходу. Состояние конструкции зависит от материалов и режима эксплуатации.

На износ влияют интенсивность нагрева, частота использования бани, качество топлива, количество конденсата, состояние внутреннего канала, воздействие атмосферной влаги и своевременность обслуживания системы.

Дымоход, который используется редко и работает в умеренном режиме, испытывает другие нагрузки, чем система с частыми и интенсивными циклами нагрева. Но редкая эксплуатация тоже не гарантирует хорошего состояния: длительная сырость и застой влаги способны создавать собственные проблемы.

Основные факторы старения

Наиболее заметное влияние оказывают:

• циклический нагрев и охлаждение;
• коррозионное воздействие;
• загрязнение внутреннего канала;
• продолжительные перегревы;
• попадание влаги;
• механические повреждения;
• ухудшение состояния соединений;
• изменение свойств теплоизоляции.

Именно сочетание факторов определяет реальное состояние дымохода.

Типичные ошибки при оценке сэндвич-трубы

Распространённая ошибка — считать отсутствие дыма в помещении доказательством полной исправности дымохода. Некоторые повреждения долго не проявляются настолько заметно.

Не менее рискованно оценивать состояние только по наружной поверхности. Сэндвич-труба многослойная, поэтому внешний кожух может выглядеть нормально при изменениях внутренней трубы или теплоизоляции.

Ещё одно заблуждение связано с представлением, что утеплённая труба практически не нагревается. Температура наружной оболочки действительно отличается от температуры внутреннего канала, но она может оставаться достаточно высокой.

Не стоит считать нормальным любое изменение металла только потому, что дымоход подвергается нагреву. Поверхностное изменение оттенка и глубокая коррозия — разные явления.

Какие признаки требуют внимания

Некоторые изменения в работе или внешнем состоянии дымохода нельзя игнорировать.

К ним относятся:

• заметная деформация металлических элементов;
• прогары или трещины;
• выраженная коррозия;
• следы дыма в местах, где их раньше не было;
• повреждение наружной оболочки;
• необычно сильный нагрев отдельных участков;
• изменение устойчивости соединений;
• видимое разрушение элементов;
• резкое изменение поведения тяги;
• повторяющееся появление значительного количества конденсата.

Эти признаки не дают готового диагноза. Один и тот же симптом способен иметь несколько причин, поэтому при серьёзных изменениях требуется оценка дымохода как единой системы.

Почему нельзя оценивать только саму трубу

Работа сэндвич-дымохода связана с характеристиками печи, режимом горения и условиями отвода дымовых газов. Изменение одного элемента способно отражаться на остальных.

Например, повышенное образование отложений может быть связано не с материалом трубы, а с особенностями горения. Чрезмерный нагрев наружной оболочки иногда объясняется режимом работы оборудования, а не только состоянием теплоизоляции.

По этой причине полезно разделять два вопроса: исправность конкретного элемента и правильность работы всей системы. Сэндвич-труба может быть качественной, но эксплуатироваться в неблагоприятных условиях. Возможна и обратная ситуация, когда нормальный режим работы печи не компенсирует повреждения самого дымохода.

Что важно при оценке сэндвич-дымохода

При выборе или осмотре конструкции стоит воспринимать её как набор взаимосвязанных характеристик. Толщина трубы, блеск стали или массивность наружной оболочки по отдельности не дают полного представления о надёжности.

Имеют значение материал внутреннего канала, устойчивость к температурному воздействию, качество изготовления, состояние изоляции, целостность наружного кожуха и совместимость соединяемых элементов.

Для уже работающего дымохода дополнительно учитывают фактическое состояние поверхностей, характер загрязнений, признаки перегрева, коррозии и механических повреждений.

Когда необходима профессиональная проверка

Самостоятельный визуальный осмотр помогает заметить явные изменения, однако внутреннее состояние многослойного дымохода не всегда можно определить снаружи.

Профессиональная оценка особенно важна после событий, которые могли сопровождаться сильным перегревом, при обнаружении серьёзной деформации, коррозии, трещин, повреждений соединений или необычного поведения дымохода.

Специалист оценивает не только отдельную трубу, но и общую работоспособность системы, состояние доступных элементов и потенциальные риски дальнейшей эксплуатации.

Сэндвич-труба как часть банной системы

Сэндвич-труба решает важную техническую задачу: уменьшает интенсивность теплообмена между горячим дымовым каналом и окружающей средой. Благодаря многослойной конструкции внутренний канал медленнее остывает, а наружная оболочка испытывает меньший нагрев по сравнению с обычной одностенной трубой в сопоставимых условиях.

При этом сама конструкция не устраняет риски, связанные с высокой температурой, сажей, конденсатом, коррозией и неправильной эксплуатацией. Её надёжность определяется не названием типа трубы, а качеством материалов, состоянием внутренних и наружных элементов, сохранностью теплоизоляции и работой дымохода в целом.

Для банного дымохода особенно важна способность сохранять свои свойства после многократных циклов интенсивного нагрева и охлаждения. Регулярное внимание к состоянию трубы, соединений и внутренних поверхностей позволяет вовремя заметить признаки, которые нельзя определить только по тому, выходит ли дым наружу. Сэндвич-дымоход остаётся эффективным решением только тогда, когда его многослойная конструкция сохраняет целостность и соответствует фактическим условиям эксплуатации.
