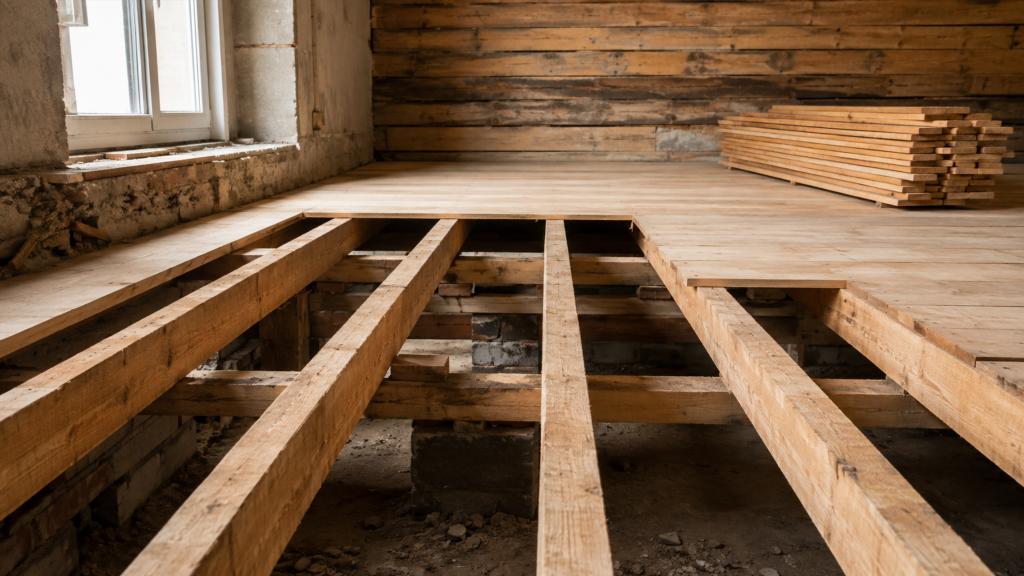

Прогиб и вибрация деревянного перекрытия: почему пол начинает «играть» и от чего зависит жёсткость конструкции

Деревянное балочное перекрытие ценят за сравнительно небольшую массу, возможность использовать его в домах разных конструктивных типов и удобство размещения внутри перекрытия тепло- и звукоизоляционных материалов. При этом у такой конструкции есть особенность, которая заметно влияет на ощущение комфорта: деревянные балки способны прогибаться и реагировать на динамическую нагрузку заметнее, чем массивные железобетонные перекрытия.

Сам по себе небольшой упругий прогиб ещё не означает, что конструкция повреждена. Дерево работает под нагрузкой, немного деформируется, а после её снятия может возвращаться к прежней форме. Проблема возникает, когда перемещения становятся слишком заметными, усиливаются со временем, сопровождаются вибрацией пола, скрипами, появлением трещин в отделке или другими признаками изменения работы перекрытия.

Ощущение «зыбкого» пола зависит не от одного параметра. На него одновременно влияют свойства балок, расстояние между опорами, расположение элементов, конструкция настила, соединения, распределение нагрузки и состояние древесины. Разобраться в этих факторах полезно ещё до оценки конкретного перекрытия: одинаковая внешне конструкция может вести себя совершенно по-разному.

Чем прогиб отличается от вибрации

Прогибом называют изменение формы балки под действием нагрузки. Если представить прямую горизонтальную балку между двумя опорами, то при нагрузке её средняя часть немного опускается. В реальной конструкции величина и характер такого перемещения зависят от геометрии элемента, материала и условий его закрепления.

Вибрация связана с колебаниями. Человек идёт по комнате, передвигается мебель, закрывается дверь — перекрытие получает кратковременный динамический импульс. Жёсткая конструкция практически не ощущается под ногами, а более податливая может некоторое время колебаться.

Эти явления связаны, но не тождественны. Перекрытие способно иметь относительно небольшой статический прогиб и при этом заметно вибрировать при ходьбе. Возможна и обратная ситуация: конструкция получила постоянную деформацию, но выраженных колебаний при обычной эксплуатации нет.

Для бытового восприятия особенно важна именно совместная работа всех элементов. Человек чувствует не отдельную балку, а поведение пола целиком.

От чего зависит жёсткость деревянных балок

Способность балки сопротивляться изгибу определяется сочетанием характеристик материала и геометрии элемента. Изменение размеров сечения может значительно изменить поведение перекрытия, причём значение имеет не только количество древесины, но и расположение материала относительно направления изгиба.

Высота балки особенно сильно влияет на её жёсткость. Две детали с похожей площадью поперечного сечения способны работать совершенно по-разному, если одна из них высокая и относительно узкая, а другая — низкая и широкая.

Имеет значение и сама древесина. Порода, сортность, влажность, наличие крупных сучков, трещин и других дефектов отражаются на механических свойствах материала. Нельзя считать все балки одинакового размера полностью равноценными только потому, что они изготовлены из дерева.

На работу конструкции влияют:

• фактическое сечение балок;
• длина участка между опорами;
• шаг расположения балок;
• свойства и состояние древесины;
• характер опирания;
• конструкция настила;
• связи между отдельными элементами;
• величина и распределение нагрузки.

Оценка только одного из этих признаков редко позволяет сделать правильный вывод о перекрытии в целом.

Почему длина пролёта имеет большое значение

Балка работает между опорами, и расстояние между ними непосредственно связано с её податливостью. Чем больше неподдерживаемая длина элемента при прочих равных условиях, тем заметнее может становиться его деформация под нагрузкой.

Именно поэтому нельзя оценивать пригодность балки только по её толщине или высоте. Одинаковый деревянный элемент на коротком и длинном пролёте находится в совершенно разных условиях.

Особенно заметным этот эффект становится в просторных помещениях, где стремятся избежать промежуточных несущих элементов. Большая открытая комната архитектурно удобна, но перекрытие над ней требует соответствующего конструктивного решения.

При обследовании существующего дома важно отличать реальное расстояние между несущими опорами от видимой ширины комнаты. Балки могут опираться на скрытые стены, ригели или другие конструкции, которые неочевидны после завершения отделки.

Как шаг балок влияет на поведение пола

Балки обычно располагаются параллельно с определённым интервалом. Чем больше это расстояние, тем большая часть площади пола приходится на каждый несущий элемент и тем важнее становится работа настила между соседними балками.

Меньший шаг сам по себе не делает перекрытие автоматически надёжным или комфортным. Результат зависит от размеров балок, их пролёта, настила и соединения элементов. Однако при одинаковых остальных условиях более частое расположение несущих элементов позволяет иначе распределять нагрузки и уменьшать расстояние, которое должен перекрывать настил.

Большой шаг может проявляться не только общим прогибом перекрытия. Иногда человек ощущает локальную податливость поверхности между балками, хотя сами балки не демонстрируют значительной деформации. В таком случае источник ощущения находится уже не только в основных несущих элементах, но и в конструкции пола.

Роль настила в общей жёсткости перекрытия

Пол над балками нельзя рассматривать исключительно как декоративное покрытие. Жёсткие листовые или дощатые элементы способны участвовать в распределении нагрузки между соседними балками, особенно когда конструкция образует связанную систему.

Если настил недостаточно жёсткий, плохо соединён с основанием или имеет ослабленные стыки, поверхность может локально двигаться под ногами. Возникает ощущение, что перекрытие «играет», хотя причина не обязательно заключается в чрезмерной деформации самих балок.

На субъективное восприятие влияют:

• толщина и жёсткость чернового настила;
• расположение стыков;
• качество соединения листов или досок;
• состояние креплений;
• наличие нескольких совместно работающих слоёв;
• конструкция чистового пола.

Тяжёлое напольное покрытие тоже изменяет динамические свойства системы. Дополнительная масса способна влиять на частоту и характер колебаний, поэтому одинаковые балки после изменения конструкции пола могут ощущаться иначе.

Почему деревянное перекрытие иногда вибрирует при ходьбе

Шаг человека создаёт повторяющуюся динамическую нагрузку. Если перекрытие достаточно податливо, импульс передаётся от места приложения нагрузки соседним элементам и становится заметен в другой части комнаты.

Интенсивность ощущений связана не только с амплитудой перемещения. Большую роль играет частота колебаний и то, насколько быстро они затухают. Два пола с похожим максимальным прогибом способны восприниматься совершенно по-разному.

Особенно раздражающими бывают ситуации, когда при обычной ходьбе слегка дрожат предметы мебели, стеклянная посуда или светильники. Такие признаки не позволяют самостоятельно определить несущую способность конструкции, но показывают, что динамическое поведение перекрытия заслуживает отдельной оценки.

Локальная и общая вибрация

Локальная подвижность ощущается на сравнительно небольшом участке. Она может быть связана с настилом, отдельным соединением или конкретным элементом.

Общая вибрация охватывает заметную часть помещения. При движении человека отклик ощущается на расстоянии от места шага. Такое поведение чаще связано с работой перекрытия как единой системы.

Различие важно для диагностики: один и тот же бытовой термин «пол гуляет» может описывать принципиально разные явления.

Постоянная нагрузка и временная нагрузка

Перекрытие испытывает нагрузку даже тогда, когда в помещении никого нет. Собственный вес балок, настила, утеплителя, потолочной отделки и напольного покрытия действует постоянно.

К нему добавляются временные нагрузки: люди, мебель, бытовые предметы и другие объекты, положение которых может изменяться.

Тяжёлая перегородка, массивная печь, крупный резервуар, оборудование или другой сосредоточенный объект способны создавать совершенно иной характер нагружения по сравнению с обычной равномерно распределённой мебелью. Одного знания общей массы недостаточно — имеет значение то, каким образом нагрузка передаётся на перекрытие.

Поэтому выводы вида «балки выдерживают столько-то килограммов» без описания схемы конструкции малоинформативны. Несущая способность и жёсткость оцениваются с учётом условий работы элементов.

Почему прогиб может увеличиваться со временем

Древесина обладает способностью постепенно деформироваться при длительном действии нагрузки. Это свойство отличается от кратковременного упругого прогиба, возникающего сразу после приложения усилия.

Состояние материала также зависит от влажности. Дерево изменяет размеры при увлажнении и высыхании, а длительное нахождение в неблагоприятных условиях может привести к ухудшению его состояния.

Повышенное внимание требуется, если ранее ровное перекрытие постепенно изменило форму без очевидного изменения нагрузки. Причиной могут быть не только свойства самой древесины, но и изменения опор, повреждения элементов, проблемы в соединениях или другие конструктивные факторы.

Что должно насторожить в старом перекрытии

Возраст конструкции сам по себе ещё ничего не говорит о её надёжности. Сухие и правильно работающие балки способны сохранять свои свойства длительное время. Гораздо важнее фактическое состояние.

Поводом для профессионального обследования могут стать:

• заметное увеличение прогиба;
• появление новой выраженной вибрации;
• локальные провалы поверхности;
• трещины или разрушение древесины;
• следы продолжительного увлажнения;
• участки биологического повреждения;
• изменения в местах опирания;
• расхождение или деформация соединений;
• внезапные изменения положения пола;
• сочетание деформаций с повреждениями отделки.

По одному признаку нельзя точно установить причину. Например, трещина в потолочной отделке может быть связана с движением перекрытия, но может иметь и другое происхождение.

Связи между балками и устойчивость системы

Отдельные балки не всегда работают полностью независимо друг от друга. В конструкции могут использоваться поперечные связи и другие элементы, ограничивающие боковые перемещения и способствующие совместной работе перекрытия.

Для высокой узкой балки важна не только способность сопротивляться вертикальному изгибу. При определённых условиях значение приобретает устойчивость элемента и его положение относительно соседних частей конструкции.

Отсутствующая, повреждённая или неправильно работающая связь способна изменить ощущение от пола даже без разрушения основного несущего элемента. При обследовании приходится учитывать всю систему, а не только самые заметные деревянные балки.

Как состояние опор отражается на прогибе

Балка передаёт нагрузку на стены, ригели или другие несущие элементы. Если место опирания изменяется, деформируется или повреждается, положение самой балки тоже может измениться.

В старых зданиях особенно важны скрытые участки древесины возле стен. Они могут быть недоступны для обычного визуального осмотра, хотя именно там условия увлажнения иногда отличаются от условий в открытой части перекрытия.

Неравномерная просадка опор способна выглядеть как прогиб балок, хотя фактическая причина находится глубже в несущей системе здания. Наклон поверхности пола также не всегда означает, что деревянные элементы чрезмерно согнулись.

Прогиб не равен разрушению

Заметная деформация вызывает беспокойство, но прочность и жёсткость — разные характеристики конструкции.

Перекрытие может оставаться достаточно прочным при нагрузке, но быть слишком податливым с точки зрения комфорта: пол вибрирует, отделка получает трещины, мебель слегка покачивается.

Возможна и более опасная обратная ситуация. Внешне небольшая деформация не гарантирует хорошего состояния балки, если древесина локально повреждена, ослаблена в месте опирания или имеет серьёзные дефекты.

По этой причине оценивать безопасность по ощущению «сильно прогибается» или «почти не прогибается» нельзя. Эти признаки дают информацию о поведении конструкции, но не заменяют проверку её состояния и расчётной схемы.

Почему скрип часто сопровождает подвижность пола

Скрип обычно возникает при относительном перемещении соприкасающихся элементов. Источником звука могут быть доски, листовой настил, крепёж, чистовое покрытие или соединения других деталей.

Если перекрытие заметно деформируется под шагом человека, вероятность микроперемещений в отдельных соединениях возрастает. Однако наличие скрипа не доказывает наличие опасного прогиба.

Скрипучий пол иногда имеет достаточно жёсткие балки, а заметно вибрирующее перекрытие может почти не издавать звуков. Рассматривать эти признаки следует отдельно.

Как отделка реагирует на движение перекрытия

Некоторые виды отделки чувствительны даже к небольшим перемещениям основания. Жёсткие облицовки и штукатурные слои хуже переносят деформации, чем материалы, способные немного менять форму.

Если перекрытие периодически прогибается, напряжения могут концентрироваться:

• возле стыков листовых материалов;
• в местах примыкания стен и потолка;
• на швах жёсткой облицовки;
• около перегородок;
• в зонах изменения конструкции основания.

Трещины в отделке нельзя использовать как точный измеритель деформации. Их характер зависит от материалов, соединений и множества других обстоятельств. Они скорее служат дополнительным признаком возможного движения основания.

Почему нельзя оценивать деревянное перекрытие только по таблице размеров

Справочные данные удобны для предварительного понимания конструкции, но фактическая работа перекрытия определяется набором исходных условий. Размер балки не описывает её качество, реальный пролёт, тип опирания, состояние, шаг и действующую нагрузку.

Ещё сложнее становится оценка старого дома, где конструкция могла меняться. В перекрытии иногда обнаруживаются дополнительные проёмы, перенесённые перегородки, участки подрезанных элементов, позднее добавленные тяжёлые покрытия или следы ремонта.

Даже визуально одинаковые комнаты одного здания могут иметь разные схемы перекрытий.

Для нового строительства геометрия и расположение несущих элементов определяются проектом. Для существующей конструкции сначала требуется установить, что именно находится под отделочными слоями и в каком состоянии оно сохранилось.

Какие ошибки встречаются при бытовой оценке перекрытия

Распространённая ошибка — связывать любую вибрацию с недостаточной прочностью. Комфорт эксплуатации действительно важен, но динамическая податливость не является прямым доказательством аварийного состояния.

Не менее рискованно полностью игнорировать изменение поведения старого пола. Если конструкция много лет ощущалась жёсткой, а затем появилась новая деформация или заметная вибрация, изменение заслуживает внимания.

К неверным выводам также приводят попытки:

• судить о балках только по видимой ширине;
• считать наклон пола доказательством прогиба;
• определять несущую способность по возрасту дома;
• оценивать всю систему по одной открытой балке;
• принимать отсутствие скрипа за признак исправности;
• связывать любую трещину отделки исключительно с перекрытием;
• сравнивать конструкции без учёта пролёта и схемы опирания.

Полезнее рассматривать совокупность признаков и отделять субъективный комфорт от вопроса технической безопасности.

Что оценивает специалист при обследовании

Профессиональная оценка начинается не с одного измерения прогиба. Требуется понять конструктивную схему и определить, как нагрузка проходит от пола через балки к несущим элементам здания.

В зависимости от ситуации имеют значение фактические размеры и расположение балок, состояние древесины, места опирания, соединения, существующие нагрузки, отверстия и вырезы, следы переустройства, состояние настила и характер обнаруженных деформаций.

Особое внимание уделяют изменениям, которые произошли уже после строительства. Деревянное перекрытие могло изначально работать нормально, а затем получить дополнительные нагрузки или конструктивные изменения.

Для владельца дома полезно подготовить информацию о том, когда появилась проблема, менялась ли её выраженность, проводились ли ремонт или перепланировка, появлялись ли протечки и устанавливались ли новые тяжёлые элементы.

Когда подвижность пола особенно важна

Незначительная упругость деревянного перекрытия может быть его обычной особенностью. Повышенное внимание требуется не столько к самому факту движения, сколько к его характеру.

Особенно значимы изменения, которые появились внезапно или продолжают усиливаться. Сочетание заметной деформации с повреждениями древесины, изменением положения опор, локальными провалами или другими новыми дефектами требует профессиональной оценки.

При этом даже исправное перекрытие может не удовлетворять владельца по уровню комфорта. Слишком заметные вибрации мешают пользоваться помещением, несмотря на отсутствие явных повреждений. Тогда задача заключается уже в оценке жёсткости и динамических характеристик всей конструкции.

От чего в итоге зависит ощущение жёсткого пола

Комфортное деревянное перекрытие создаётся совместной работой множества элементов. Балки задают основу несущей системы, настил распределяет нагрузку и формирует поверхность пола, соединения обеспечивают взаимодействие деталей, а опоры передают усилия остальной конструкции здания.

На результат одновременно влияют геометрия, свойства древесины, пролёт, шаг элементов, конструкция пола и характер нагрузки. Изменение любого существенного фактора способно изменить поведение всей системы.

Прогиб и вибрация сами по себе не дают готового ответа о состоянии перекрытия. Они позволяют заметить, как конструкция реагирует на нагрузку, и определить, требует ли её поведение более внимательной оценки. Для деревянного дома это особенно важно: внешне простое перекрытие представляет собой связанную систему, где жёсткость пола зависит не от одной балки, а от работы всех элементов вместе.
