Пирог перекрытия каркасного дома: функции слоёв, различия и типичные ошибки

Перекрытие в каркасном доме нельзя рассматривать только как набор балок, утеплителя и обшивки. Это многослойная конструкция, в которой разные материалы выполняют собственные задачи: воспринимают нагрузки, ограничивают передачу шума, защищают утеплитель и древесину от влаги, формируют основание пола или потолка. Работоспособность перекрытия зависит не столько от количества слоёв, сколько от того, насколько согласованы их функции.

Особенно важно различать межэтажные, чердачные перекрытия и конструкции над холодными помещениями. Внешне они могут быть похожи, однако режим их работы различается. Между двумя отапливаемыми этажами обычно важны прочность и акустический комфорт, а на границе тёплой и холодной зон существенно возрастает значение теплоизоляции и защиты от увлажнения.

Что называют пирогом перекрытия

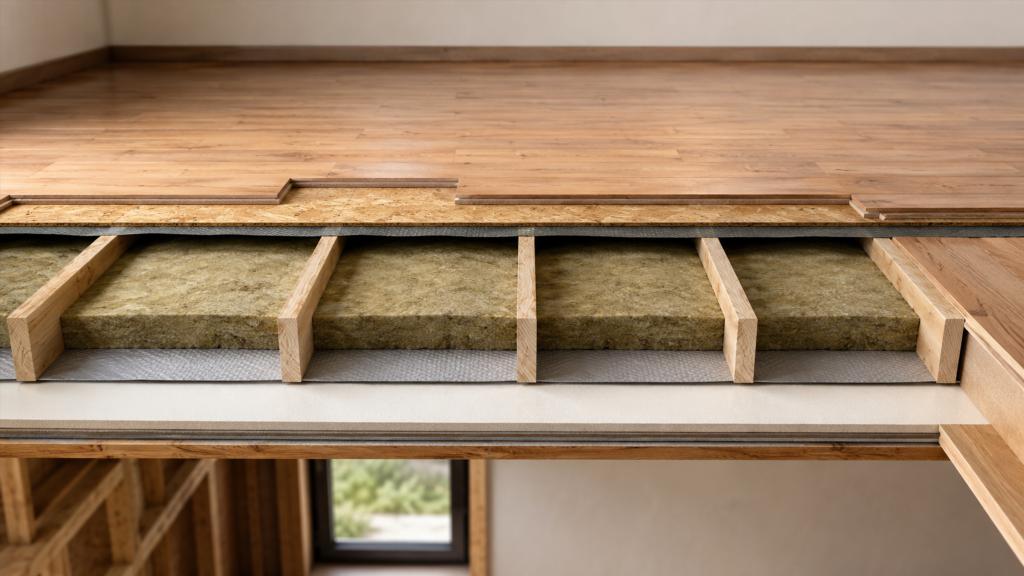

Под пирогом понимают совокупность элементов, образующих перекрытие от одной поверхности до другой. В каркасном здании основу чаще всего составляет несущая система, а вокруг неё располагаются материалы, отвечающие за тепло-, звуко- и влагозащиту, жёсткость и отделку.

В составе конструкции могут встречаться:

• несущие балки или другие элементы каркаса;
• заполнение пространства между ними;
• листовые материалы;
• пароизоляционные и другие защитные полотна;
• элементы звукоизоляции;
• основание пола;
• потолочная обшивка;
• дополнительные развязывающие или защитные прослойки.

Наличие материала само по себе ещё не говорит о правильности конструкции. Один и тот же слой в разных перекрытиях может быть необходим, второстепенен или вообще не выполнять полезной функции.

Главный вопрос заключается в том, какие процессы происходят внутри перекрытия и какую задачу должен решать каждый элемент.

Несущая часть — основа всей конструкции

Каркас перекрытия воспринимает эксплуатационные нагрузки и передаёт их на другие части здания. С ним связаны жёсткость пола, вероятность заметных прогибов и вибраций, а также долговечность отделочных материалов.

Увеличивать количество изоляционных или отделочных слоёв бессмысленно, если основная конструкция работает неудовлетворительно. Мягкий утеплитель не способен компенсировать недостаточную жёсткость несущих элементов, а толстая обшивка не превращает произвольный каркас в надёжное перекрытие.

При оценке конструкции обращают внимание не только на сами балки. Имеют значение характер их опирания, связи между элементами, особенности расположения проёмов, состояние древесины и распределение нагрузки.

Почему жёсткость влияет не только на прочность

Перекрытие может не иметь видимых повреждений, но ощущаться некомфортным при ходьбе. Причиной становятся колебания и локальная податливость конструкции.

Такие особенности отражаются и на отделке. Подвижное основание способно создавать условия для появления скрипов, раскрытия стыков листовых материалов или проблем с покрытиями, чувствительными к деформациям.

Поэтому несущую часть нельзя отделять от остальных элементов пирога. Поведение каркаса определяет условия работы всех расположенных над ним и под ним материалов.

Заполнение пространства между балками

Полости каркасного перекрытия часто заполняют волокнистыми или другими изоляционными материалами. Назначение такого заполнения зависит от расположения конструкции.

В перекрытии между отапливаемыми помещениями основной эффект может быть связан со снижением передачи воздушного шума. На границе тёплой и холодной зон тот же объём материала уже становится частью тепловой защиты здания.

От материала заполнения ожидают стабильного положения внутри полости. Значительные пустоты, нарушения целостности и локальные разрывы способны ухудшать результат.

Теплоизоляция и звукоизоляция — не одно и то же

Эти функции часто объединяют, хотя механизмы их работы различаются.

Теплоизоляция ограничивает теплопередачу между зонами с разной температурой. Звукоизоляция связана с уменьшением распространения колебаний и звуковой энергии.

Материал, хорошо сопротивляющийся передаче тепла, не обязательно решает все акустические задачи. В каркасном перекрытии шум может распространяться не только через заполненные полости, но и непосредственно через жёсткие элементы конструкции.

По этой причине борьба с шумом требует рассматривать весь пирог целиком.

Как шум распространяется через перекрытие

Для каркасных домов особенно актуальны два различных типа шума.

Воздушный шум возникает при работе телевизора, разговоре, музыке и других звуках, распространяющихся первоначально через воздух. Ударный шум связан с механическим воздействием на конструкцию: шагами, перемещением предметов, падением вещей.

Механизмы передачи отличаются. Заполнение пространства между балками способно улучшить ситуацию с воздушным шумом, однако ударные воздействия непосредственно возбуждают колебания пола и несущих элементов.

Роль жёстких связей

Если верхняя и нижняя поверхности перекрытия тесно связаны одним каркасом, вибрации могут передаваться через эти связи.

Поэтому большое количество мягкого материала внутри полости не гарантирует полной акустической изоляции. Значение имеют:

• масса ограждающих слоёв;
• характер их крепления;
• количество жёстких связей;
• устройство основания пола;
• наличие путей обходной передачи звука через стены и примыкания.

Акустические свойства перекрытия формируются всей системой, а не одним выбранным материалом.

Зачем нужны листовые материалы

Листовые элементы в пироге могут выполнять несколько функций. Они формируют поверхность, распределяют нагрузку, увеличивают пространственную жёсткость или создают основание для последующей отделки.

Не следует считать любой листовой материал исключительно декоративной обшивкой. Некоторые элементы фактически участвуют в работе конструкции.

Особенно заметна роль основания пола. Оно воспринимает нагрузку от покрытия, мебели и перемещения людей и передаёт её на несущие элементы.

Почему многослойность не всегда означает высокое качество

Иногда пирог пытаются улучшить простым добавлением новых материалов. Такой подход может привести к лишнему весу, неоправданному усложнению и появлению слоёв с дублирующими функциями.

Каждый элемент должен иметь понятное назначение.

Добавление материала оправдано, если он решает конкретную задачу:

• увеличивает необходимую жёсткость;
• снижает передачу шума;
• защищает конструкцию от неблагоприятного воздействия;
• создаёт подходящее основание для отделки;
• улучшает эксплуатационные свойства перекрытия.

Если функцию слоя невозможно ясно определить, его необходимость стоит оценивать отдельно.

Пароизоляция и движение влаги

Одной из наиболее частых причин споров становится положение пароизоляции. Проблема возникает из-за попытки применять одну и ту же схему ко всем видам перекрытий.

Пароизоляционный слой предназначен для ограничения проникновения водяного пара в часть конструкции, где при определённых условиях возможно нежелательное увлажнение.

Его значение особенно велико тогда, когда перекрытие разделяет зоны с заметно различающимися температурно-влажностными режимами.

Между одинаково отапливаемыми этажами

Если с обеих сторон перекрытия находятся помещения с близкими условиями, физика движения влаги отличается от ситуации с холодным чердаком.

Это не означает, что внутри конструкции можно игнорировать влагу. Возможны протечки, повышенная влажность отдельных помещений и другие источники увлажнения. Однако автоматически переносить решения, характерные для наружных ограждающих конструкций, на любое межэтажное перекрытие некорректно.

На границе тёплого и холодного пространства

Совсем другая ситуация возникает над неотапливаемой зоной или под холодным чердаком. Здесь перекрытие фактически становится частью тепловой оболочки дома.

В такой конструкции необходимо учитывать одновременно:

• теплопередачу;
• движение водяного пара;
• вероятность конденсационного увлажнения;
• способность отдельных слоёв пропускать или задерживать влагу;
• условия высыхания материалов.

Ошибка в понимании этих процессов способна привести к намоканию утеплителя и древесины.

Почему влага особенно опасна для каркасного перекрытия

Каркасная конструкция содержит замкнутые или частично закрытые полости. Если влага попадает внутрь и не имеет условий для высыхания, последствия могут долго оставаться незаметными.

Увлажнение способно ухудшить свойства некоторых утеплителей, вызвать появление запаха, создать условия для биологического поражения древесины и сократить срок службы отдельных элементов.

Источником влаги может быть не только водяной пар из помещения. Встречаются протечки коммуникаций, попадание воды сверху, строительная влажность и локальные нарушения защитных слоёв.

Герметичность важнее видимой целостности

Защитное полотно может выглядеть совершенно целым на большей части площади, но иметь слабые места возле проходов коммуникаций и примыканий.

Для движения воздуха и влаги небольшие нарушения иногда оказываются значимее, чем сама площадь материала.

Поэтому эффективность защитного слоя определяется не только его названием и характеристиками, но и тем, как он взаимодействует с соседними элементами конструкции.

Чем межэтажное перекрытие отличается от чердачного

Одинакового пирога для этих конструкций ждать не следует.

Межэтажное перекрытие

Между двумя жилыми этажами обычно нет значительного температурного перепада. На первый план выходят несущая способность, жёсткость и комфорт.

Здесь особенно заметны:

• звук шагов;
• вибрации;
• скрипы;
• передача разговоров и музыки;
• качество основания пола;
• состояние потолочной отделки нижнего помещения.

Теплоизоляционная функция заполнения обычно играет иную роль, чем на границе с наружной или холодной зоной.

Чердачное перекрытие

Если над жилой частью расположен холодный чердак, перекрытие участвует в сохранении тепла внутри здания.

К акустике и прочности добавляются вопросы тепловой защиты и влажностного режима. Ошибки здесь могут отражаться не только на комфорте, но и на энергопотреблении и состоянии деревянных элементов.

Особое значение приобретает согласованность теплоизоляционных и влагозащитных слоёв.

Перекрытие над холодным помещением

Отдельной категорией можно считать конструкцию над неотапливаемым подвалом, подпольем или другим холодным пространством.

Такое перекрытие также разделяет зоны с различными условиями. Холодная сторона при этом находится снизу, а не сверху, как у обычного чердачного перекрытия.

Нельзя просто мысленно перевернуть любой известный пирог. На работоспособность конструкции влияют влажность нижнего пространства, вентиляция, состояние основания и другие особенности здания.

Основные задачи остаются узнаваемыми:

• ограничение теплопотерь;
• защита утеплителя и древесины от неблагоприятной влаги;
• сохранение механической надёжности;
• создание комфортной поверхности пола.

Основание пола как часть пирога

Чистовое напольное покрытие редко работает самостоятельно. Под ним находится основание, от состояния которого зависит устойчивость всей поверхности.

Основание должно воспринимать эксплуатационные воздействия без недопустимой подвижности. Если оно недостаточно жёсткое или имеет нестабильные соединения, это может проявляться скрипами, заметными перемещениями и повреждениями чувствительной отделки.

Свойства основания особенно важны для покрытий, которые плохо переносят деформации.

Чистовое покрытие не исправляет недостатки перекрытия

Толстая отделка или декоративный материал не должны рассматриваться как способ скрыть проблемы конструкции.

Если пол вибрирует, имеет заметную податливость или нестабильные соединения, дополнительный верхний слой способен изменить ощущения, но не устранить исходную причину.

При анализе пирога полезно разделять конструктивные и декоративные функции материалов.

Потолочная часть перекрытия

Нижняя поверхность межэтажной конструкции обычно становится потолком помещения. Обшивка влияет на внешний вид, акустику и в некоторых случаях на другие характеристики перекрытия.

Особое внимание требуется к местам расположения светильников, инженерных коммуникаций и различных проходов через слои конструкции.

Большое число отверстий может влиять на свойства ограждения. Это особенно важно, если поверхность одновременно выполняет функцию воздушного или влагозащитного барьера.

Что такое вентиляционный зазор и всегда ли он нужен

Воздушную прослойку иногда воспринимают как универсально полезный элемент любого строительного пирога. Такое представление упрощает реальную работу конструкций.

Чтобы зазор выполнял вентиляционную функцию, воздух должен иметь возможность двигаться по организованному пути. Закрытая пустота внутри перекрытия сама по себе не превращается в эффективную вентиляцию.

Необходимо различать:

• конструктивную полость;
• технологический промежуток;
• пространство для инженерных коммуникаций;
• действительно вентилируемый зазор.

У каждого варианта своё назначение. Механическое добавление пустого пространства без понимания его функции может лишь усложнить пирог.

Распространённые ошибки в понимании конструкции

Проблемы часто начинаются не с некачественного материала, а с неверного представления о его назначении.

Копирование пирога без учёта типа перекрытия

Схема, подходящая для холодного чердака, не обязательно имеет смысл между двумя отапливаемыми этажами. Назначение конструкции должно определять набор функций её слоёв.

Попытка решить все задачи одним утеплителем

Заполнение пространства между балками полезно, однако оно не заменяет несущую систему, не устраняет все виды шума и не решает автоматически вопросы влажностного режима.

Чем больше слоёв, тем лучше

Лишние элементы повышают сложность конструкции и иногда затрудняют понимание путей движения влаги. Качество пирога связано с согласованностью материалов, а не с их количеством.

Игнорирование примыканий

Даже хорошо продуманная центральная часть перекрытия может работать хуже из-за слабых мест по краям, возле проходов коммуникаций или в местах соединения с другими конструкциями.

Смешение функций мембран

Различные строительные полотна могут иметь принципиально разные свойства. Их нельзя считать взаимозаменяемыми только из-за похожего внешнего вида.

Как оценивать существующее перекрытие

О состоянии пирога нередко можно судить по косвенным признакам. Они не позволяют поставить точный технический диагноз, но помогают определить направление дальнейшего обследования.

Стоит обратить внимание на:

• выраженные вибрации пола;
• устойчивые скрипы;
• локальные прогибы;
• холодные участки поверхности;
• запах сырости;
• следы протечек;
• пятна на потолке;
• необычно высокую слышимость между этажами;
• повреждение отделки возле стыков;
• признаки длительного увлажнения древесины.

Каждый из этих симптомов может иметь несколько причин. Например, шум не обязательно связан с отсутствием утеплителя, а пятно на потолке не обязательно означает проблему именно с пароизоляцией.

Ценность таких признаков состоит в том, что они помогают понять, какую функцию перекрытия следует проверять внимательнее.

Какие вопросы полезно задать специалисту

При проектировании или обследовании перекрытия полезнее обсуждать не абстрактный «правильный пирог», а конкретные функции конструкции.

Можно уточнить:

• какие нагрузки должна воспринимать несущая система;
• что является основной акустической задачей;
• разделяет ли перекрытие помещения с разными температурными режимами;
• где проходит тепловая оболочка здания;
• каким образом конструкция защищена от увлажнения;
• способна ли случайно попавшая внутрь влага высохнуть;
• какую функцию выполняет каждое защитное полотно;
• как устроены примыкания и проходы коммуникаций;
• какие элементы отвечают за жёсткость основания пола;
• нет ли ненужного дублирования слоёв.

Такие вопросы помогают оценивать конструкцию как систему, а не как перечень строительных материалов.

От чего в итоге зависит пирог каркасного перекрытия

Состав перекрытия определяется его положением в здании и задачами, которые оно должно выполнять.

Для межэтажной конструкции особенно значимы жёсткость, акустика и качество основания пола. Для перекрытия под холодным чердаком или над неотапливаемым пространством к этим требованиям добавляются теплоизоляция и более сложная работа с влагой.

Рабочий пирог объединяет несколько функций: несущую, изоляционную, защитную и отделочную. Ни один слой нельзя оценивать изолированно. Утеплитель взаимодействует с каркасом и защитными полотнами, основание пола зависит от жёсткости несущей части, акустика определяется не только заполнением полостей, а влагозащита должна учитывать возможность высыхания конструкции.

Именно функциональный подход позволяет отличить продуманное перекрытие от случайного набора материалов. В качественной конструкции у каждого слоя есть конкретная задача, а соседние элементы не мешают друг другу выполнять её.
