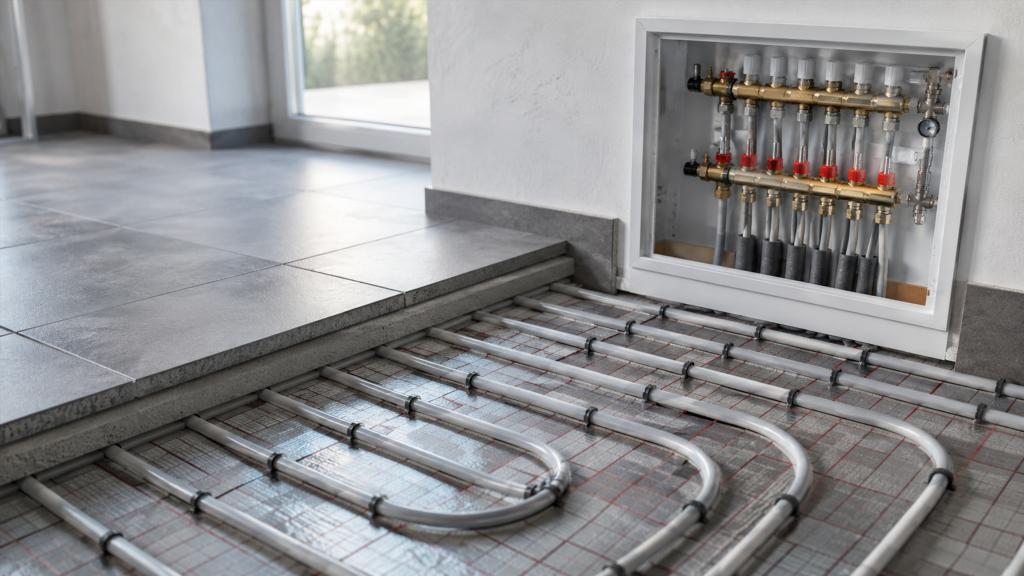

Наращивание водяного тёплого пола: когда это возможно и какие ограничения важно учитывать

Водяной тёплый пол часто воспринимают как систему, которую при необходимости можно просто продолжить: добавить ещё несколько метров трубы и увеличить площадь обогрева. На практике существующий контур работает как единая гидравлическая система, и любое изменение его длины отражается на движении теплоносителя, теплоотдаче и распределении температуры.

Само по себе соединение двух участков трубы не решает задачу расширения отопления. Важно оценить, как после изменения будет вести себя весь контур, останется ли достаточный расход теплоносителя и не появятся ли участки пола с заметно отличающейся температурой. Дополнительное значение имеют состояние существующей системы, расположение соединения и возможность его обслуживания.

Что обычно подразумевают под наращиванием тёплого пола

Под наращиванием водяного тёплого пола чаще всего понимают увеличение уже существующего трубопровода, когда требуется обогреть дополнительный участок помещения или расширить отопление после перепланировки.

Причины могут быть разными. Например, первоначально система занимала только часть комнаты, а затем изменилась расстановка мебели или назначение помещения. Иногда к дому присоединяют небольшой участок, утепляют ранее холодную зону или хотят включить в отопление пространство, которое изначально не планировалось обогревать через пол.

С технической точки зрения речь идёт не просто о добавлении трубы. У существующего контура уже есть определённые характеристики:

• протяжённость трубопровода;
• внутреннее гидравлическое сопротивление;
• расход теплоносителя;
• температура на входе и выходе;
• тепловая нагрузка;
• способ подключения к распределительному узлу;
• взаимодействие с другими контурами системы.

После увеличения длины хотя бы часть этих характеристик меняется.

Почему длина контура имеет такое значение

Теплоноситель движется по трубе не без сопротивления. Чем длиннее путь, который ему необходимо пройти, тем сильнее суммарное сопротивление трубопровода.

Увеличение длины существующей петли может привести к снижению расхода через неё. В результате пол начинает прогреваться менее равномерно: участок возле подачи получает более горячий теплоноситель, тогда как ближе к завершению контура его температура оказывается ниже.

Разница не всегда ощущается сразу. Небольшое изменение системы может практически не повлиять на комфорт, если существующая петля имела достаточный запас по характеристикам. В другой ситуации добавление сравнительно небольшого участка способно нарушить ранее устойчивый режим.

Оценивать только количество добавленных метров недостаточно. Один и тот же дополнительный участок по-разному влияет на короткую и уже достаточно протяжённую петлю.

Что происходит с гидравлическим сопротивлением

Внутри трубы теплоноситель испытывает трение о стенки. На сопротивление движению жидкости влияют диаметр трубопровода, его протяжённость, свойства теплоносителя, расход и особенности соединений.

После наращивания путь увеличивается. Насосу приходится обеспечивать движение теплоносителя через более сопротивляющийся контур.

Это может проявиться несколькими способами:

• расход через изменённую петлю становится ниже;
• контур начинает отличаться по характеристикам от соседних;
• распределение теплоносителя между петлями меняется;
• температура поверхности пола становится менее равномерной;
• для сохранения прежнего режима может потребоваться новая оценка балансировки системы.

Особенно заметным изменение бывает в системах, где несколько петель подключены к одному коллектору. Контуры взаимодействуют между собой через общий распределительный узел, поэтому изменение сопротивления одной петли способно повлиять и на распределение расходов по остальным.

Почему дополнительная площадь — это ещё и дополнительная тепловая нагрузка

Увеличение трубы обычно связано с увеличением площади, через которую предполагается передавать тепло помещению. Это означает, что меняется не только гидравлика, но и тепловая нагрузка.

Дополнительная поверхность должна получать достаточное количество тепловой энергии. При этом источник отопления, насосное оборудование и распределительная система остаются прежними, если их не меняют одновременно с расширением пола.

Нужно учитывать несколько характеристик:

• площадь новой зоны;
• теплопотери помещения;
• конструкцию пола;
• напольное покрытие;
• температуру теплоносителя;
• режим работы существующего отопления;
• расположение дополнительного участка относительно начала и конца петли.

Особенно неудачным может оказаться вариант, при котором новый участок фактически становится продолжением уже длинной петли. Теплоноситель поступает туда после прохождения значительной части существующего контура и успевает отдать часть своей энергии.

Равномерность температуры после изменения контура

В правильно работающем водяном тёплом полу температура поверхности распределяется достаточно равномерно для выбранной схемы отопления. Она не обязана быть абсолютно одинаковой во всех точках, но резкие различия обычно нежелательны.

После удлинения петли температурная картина может измениться. Начальная часть контура продолжает получать наиболее тёплый теплоноситель, а удалённая часть оказывается в менее выгодных условиях.

Проблема становится заметнее, если дополнительный участок:

• расположен в зоне с высокими теплопотерями;
• находится возле наружных конструкций;
• имеет другое напольное покрытие;
• появился в конце уже протяжённой петли;
• отличается по конструкции основания от основной части пола.

В результате площадь формально подключена к отоплению, но работает не так, как ожидалось.

Соединение трубы — отдельный вопрос

При обсуждении наращивания большое внимание приходится уделять месту соединения старой и новой трубы. Цельный контур имеет очевидное преимущество: внутри скрытой части конструкции отсутствуют дополнительные соединительные точки.

Соединение создаёт дополнительный узел, надёжность которого зависит от типа труб, совместимости элементов, качества выполнения работ и условий эксплуатации.

Наибольшие опасения вызывают недоступные соединения, оказавшиеся внутри конструкции пола. Даже качественный узел потенциально сложнее обслуживать, если после завершения отделки к нему невозможно получить доступ без вскрытия покрытия.

Риск связан не только с самой вероятностью утечки. Значение имеют последствия возможной неисправности:

• сложность обнаружения места проблемы;
• повреждение напольного покрытия;
• необходимость вскрытия конструкции;
• увлажнение соседних материалов;
• высокая трудоёмкость ремонта.

Именно поэтому вопрос о соединении нельзя рассматривать отдельно от ремонтопригодности системы.

Дополнительный участок и отдельный контур — не одно и то же

При расширении площади отопления возможны принципиально разные решения. Один подход предполагает продолжение существующей петли, другой — создание самостоятельного контура.

У отдельной петли появляется собственный гидравлический путь от распределительного узла и обратно. Это позволяет рассматривать её характеристики отдельно от уже работающего контура.

Продолжение существующей трубы, напротив, объединяет старую и новую зоны в одну длинную петлю. Расход теплоносителя через них становится общим, а изменения в дополнительной части непосредственно влияют на всю систему.

Различия можно представить так:

Какой вариант технически допустим, определяется устройством конкретной системы. Сам факт наличия свободной площади ещё не означает, что её можно без последствий присоединить к любой существующей петле.

Когда идея наращивания требует особенно осторожной оценки

Некоторые условия делают изменение существующего контура более чувствительным.

Существующая петля уже достаточно длинная

Чем больше исходное гидравлическое сопротивление, тем заметнее может оказаться влияние дополнительного участка. Простого визуального осмотра системы недостаточно, поскольку оценить запас по характеристикам только по температуре поверхности невозможно.

Есть несколько контуров на одном коллекторе

Добавление длины к одной петле меняет её соотношение с соседними. После этого распределение расходов может отличаться от прежнего, даже если другие контуры физически не изменялись.

Новая зона имеет повышенные теплопотери

Дополнительный участок возле наружных стен, больших оконных конструкций или иных холодных зон требует большего внимания к теплоотдаче. Размещение такой зоны в конце удлинённой петли может оказаться неблагоприятным.

Соединение будет полностью скрыто

Недоступный узел усложняет дальнейшее обслуживание. При оценке такого решения важна не только вероятность неисправности, но и цена её последствий для конструкции пола.

Исходные параметры системы неизвестны

После покупки готового дома или квартиры у владельца нередко отсутствует схема тёплого пола. Неизвестно, где проходят трубы, какова их фактическая длина и каким образом разделены петли. Любое изменение в такой ситуации связано с дополнительной неопределённостью.

Почему одинаковые по площади помещения могут требовать разных решений

Площадь комнаты сама по себе не определяет работу водяного тёплого пола. Два одинаковых помещения способны значительно отличаться по теплопотерям и конструкции.

На результат влияют:

• качество утепления;
• количество наружных стен;
• площадь остекления;
• температура соседних помещений;
• конструкция перекрытия;
• свойства напольного покрытия;
• расположение существующей трубы;
• режим всей отопительной системы.

Поэтому формула «добавилась небольшая площадь — достаточно немного продлить трубу» не отражает реальную работу отопления.

Дополнительная зона должна рассматриваться как часть общей тепловой и гидравлической системы.

Напольное покрытие тоже влияет на результат

Тепло от трубы должно пройти через конструкцию пола и напольное покрытие прежде, чем попасть в помещение. Разные материалы оказывают различное сопротивление передаче тепла.

Если новый участок имеет другое покрытие, его температура и фактическая теплоотдача могут отличаться от существующей части даже при одинаковом режиме теплоносителя.

Например, относительно хорошо проводящая тепло поверхность и участок с более высоким сопротивлением теплопередаче способны ощущаться совершенно по-разному, хотя относятся к одной петле.

Это важно учитывать при расширении уже отделанного помещения, когда новая зона конструктивно отличается от старого пола.

Почему нельзя оценивать изменение только по температуре котла

Иногда проблему недостаточного прогрева пытаются представить как вопрос температуры теплоносителя: если новая часть будет холоднее, достаточно увеличить нагрев.

Такой подход не учитывает причины возможного дисбаланса.

Если через удлинённую петлю проходит недостаточный расход, повышение температуры не устраняет само гидравлическое ограничение. Кроме того, изменение температуры подачи отражается не только на новом участке, но и на остальных частях системы.

Нормальная работа тёплого пола определяется сочетанием температуры и расхода, а также способностью конструкции передавать требуемое количество тепла помещению.

Какие данные полезно знать перед оценкой возможности наращивания

Чем больше информации сохранилось о существующем тёплом полу, тем точнее можно оценить последствия изменения.

Полезными являются:

• схема расположения контуров;
• сведения о типе и размере трубы;
• приблизительная длина существующей петли;
• расположение начала и окончания контура;
• данные о распределительном узле;
• количество подключённых петель;
• текущие расходы по контурам, если они контролируются;
• конструкция пола;
• площадь дополнительного участка;
• характеристики нового напольного покрытия;
• сведения об источнике тепла и циркуляционном оборудовании.

Если документация не сохранилась, часть информации специалист может получить при обследовании системы. Отсутствие исходной схемы особенно важно учитывать перед вскрытием пола или изменением трубопровода.

Типичные ошибки при оценке расширения тёплого пола

Ориентация только на площадь нового участка

Небольшая площадь не гарантирует незначительного влияния на систему. Состояние исходного контура иногда имеет большее значение, чем размеры добавляемой зоны.

Игнорирование общей длины петли

Прибавка должна рассматриваться вместе с уже существующим трубопроводом. Оценивать новый кусок трубы как самостоятельный элемент неправильно.

Отношение к соединению как к обычному стыку

В скрытой системе отопления ремонтопригодность соединения имеет большое значение. Узел под доступной панелью и узел внутри монолитной конструкции находятся в совершенно разных условиях обслуживания.

Попытка компенсировать проблему температурой

Избыточное изменение температуры теплоносителя не заменяет нормальную гидравлическую работу контура и способно повлиять на остальные зоны отопления.

Игнорирование соседних петель

В коллекторной системе изменение одной ветви может изменить распределение потоков между несколькими контурами.

Какие признаки указывают на возможные проблемы после изменения системы

Неравномерная работа тёплого пола может проявляться постепенно, особенно при изменении температуры наружного воздуха.

Насторожить могут:

• заметно более холодная удалённая часть контура;
• ухудшение прогрева существующей зоны после расширения;
• значительная разница между отдельными участками пола;
• изменение расходов на коллекторе;
• необходимость существенно менять прежние настройки системы;
• нестабильная температура помещения;
• ухудшение работы соседних контуров.

Такие признаки не позволяют самостоятельно определить точную причину, поскольку похожее поведение возможно при наличии воздуха, загрязнений, проблем с циркуляцией и других неисправностей. Они показывают, что после изменения система требует комплексной оценки, а не только проверки нового участка.

Что стоит уточнить у специалиста

При планировании расширения полезнее обсуждать не только вопрос «можно ли соединить трубы», а работу системы после изменения.

Имеет смысл выяснить:

• насколько изменится гидравлическое сопротивление существующей петли;
• сохранится ли достаточный расход теплоносителя;
• как расширение повлияет на соседние контуры;
• насколько равномерным может остаться нагрев;
• допустимо ли выбранное расположение соединения с точки зрения обслуживания;
• можно ли организовать дополнительную зону отдельным контуром;
• соответствует ли имеющийся распределительный узел предполагаемому изменению;
• как изменится общая тепловая нагрузка.

Такие вопросы помогают оценить не возможность физически присоединить трубу, а работоспособность отопления после переделки.

Можно ли нарастить существующий водяной тёплый пол

Техническая возможность соединить существующую трубу с дополнительным участком сама по себе не означает, что получившаяся система будет работать нормально. Наращивание изменяет длину петли, её гидравлическое сопротивление и условия передачи тепла. При наличии нескольких контуров последствия могут затронуть и другие части отопления.

Наиболее важными становятся исходная длина петли, характеристики трубопровода, площадь и тепловая нагрузка новой зоны, возможности распределительного узла, положение дополнительного участка и доступность соединений.

Если изменение делает один контур чрезмерно отличающимся от остальных или требует скрытого соединения в труднодоступной конструкции, преимущества простого продолжения трубы могут оказаться сомнительными. Отдельная петля отличается тем, что позволяет не увеличивать гидравлический путь существующего контура, однако возможность её организации также зависит от устройства конкретной системы.

Оценивать наращивание водяного тёплого пола стоит как изменение всей отопительной системы, а не как добавление нескольких метров трубы. Такой подход позволяет заранее увидеть главные ограничения: ухудшение циркуляции, неравномерность прогрева, нарушение баланса между контурами и сложности ремонта скрытых соединений.
