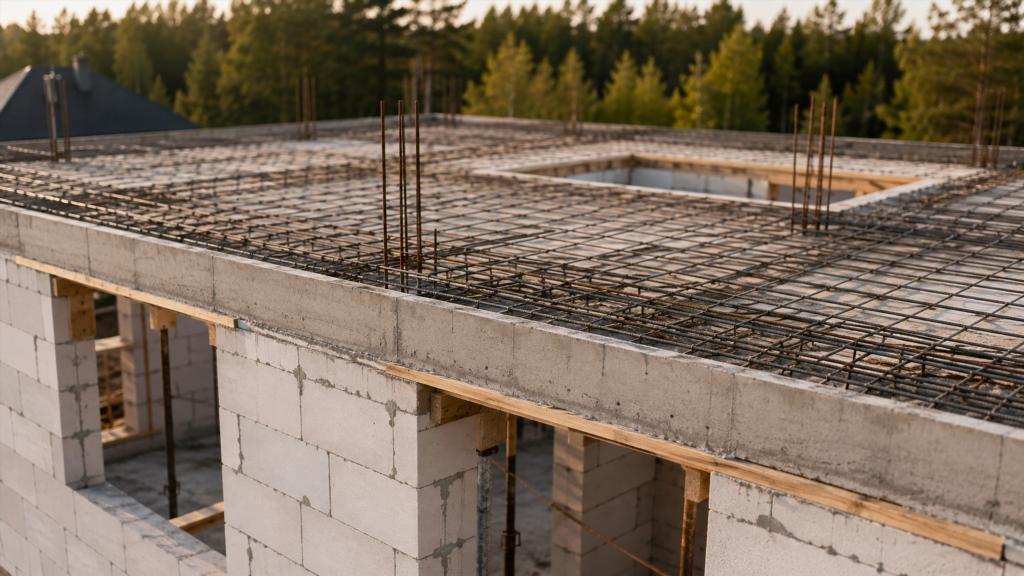

Монолитное перекрытие в доме из газобетона: особенности, ограничения и что важно оценить при проектировании

Монолитное железобетонное перекрытие часто рассматривают для домов из газобетона, когда требуется жесткая межэтажная конструкция, свободная планировка помещений и возможность перекрывать пространство без большого количества внутренних опор. Такое решение хорошо известно в малоэтажном строительстве, но сочетание тяжелого железобетона и сравнительно легких газобетонных стен требует особенно внимательного проектирования.

Главная особенность заключается не в самом перекрытии, а во взаимодействии разных конструкций. Железобетон хорошо воспринимает значительные нагрузки и способен создавать жесткий горизонтальный диск, тогда как кладка из газобетона чувствительнее к локальным нагрузкам и деформациям. Ошибки в местах сопряжения могут проявляться трещинами, повреждением кладки и другими дефектами, даже если каждый материал по отдельности выбран правильно.

Что представляет собой монолитное перекрытие

Монолитное перекрытие — это железобетонная конструкция, формируемая непосредственно в здании. После набора прочности она работает как единый элемент, передающий собственный вес и эксплуатационные нагрузки на несущие части дома.

В отличие от сборных плит, монолит не состоит из отдельных заводских элементов. Благодаря этому конструкцию можно адаптировать к конфигурации здания, расположению лестничных проемов, различной геометрии помещений и архитектурным особенностям дома.

Для газобетонного здания наиболее важны несколько свойств монолитного перекрытия:

• значительная масса по сравнению с деревянными и некоторыми сборными системами;
• высокая пространственная жесткость;
• возможность устройства перекрытий сложной формы;
• отсутствие стыков между отдельными плитами;
• передача нагрузки на стены и другие несущие конструкции;
• необходимость учитывать совместную работу перекрытия, кладки и основания здания.

Монолит нельзя оценивать только как «прочную плиту». Он является частью общей несущей системы дома.

Почему газобетон требует особого внимания

Газобетон относится к каменным стеновым материалам, однако его структура заметно отличается от структуры тяжелого бетона. Пористость делает блоки легкими и обеспечивает хорошие теплоизоляционные свойства, но одновременно влияет на характер восприятия нагрузок.

Стена из газобетона хорошо работает при нагрузках, распределенных по достаточно большой площади. Сосредоточенное давление на небольшой участок гораздо менее желательно. По этой причине место передачи нагрузки от перекрытия на кладку является одним из ключевых участков проекта.

Особое значение имеют:

• прочностные характеристики используемых блоков;
• толщина и конфигурация стен;
• высота здания;
• расположение внутренних несущих конструкций;
• размеры пролетов;
• наличие больших проемов;
• общая масса перекрытий и кровли;
• конструкция фундамента;
• свойства грунта и возможные деформации основания.

Отдельно рассматривать стену, плиту или фундамент недостаточно. Изменение одного элемента может изменить работу всей системы.

Как перекрытие влияет на газобетонные стены

Железобетонное перекрытие создает постоянную нагрузку на нижележащие конструкции. К ней добавляются нагрузки от перегородок, отделки, мебели, оборудования и людей.

Для газобетонных стен важно не только значение нагрузки, но и способ ее передачи.

Если усилие распределяется неравномерно, отдельные участки кладки могут испытывать повышенное напряжение. Особенно чувствительными становятся зоны около проемов, углов, пересечений стен и мест изменения геометрии здания.

Еще один фактор — различная деформативность материалов. Железобетонная конструкция и газобетонная кладка по-разному реагируют на нагрузку, температурные изменения, усадку и перемещения основания.

Из-за этого проектировщик оценивает не только способность отдельных элементов выдерживать нагрузку, но и характер их совместной работы.

Зачем нужна пространственная жесткость

Одно из существенных достоинств монолитного перекрытия — способность объединять несущие элементы дома в пространственную систему.

Жесткое горизонтальное перекрытие может распределять усилия между стенами и повышать пространственную устойчивость здания. Особенно значим этот эффект при сложной планировке, больших проемах и значительной протяженности стен.

Однако высокая жесткость сама по себе не устраняет слабые места. Если фундамент, стены или узлы сопряжения имеют недостаточную расчетную надежность, жесткая плита способна перераспределить усилия таким образом, что проблема проявится в другом участке здания.

Поэтому идея «чем жестче перекрытие, тем надежнее дом» слишком упрощает работу конструкции.

Роль распределения нагрузки

Для газобетона характер передачи усилий через кладку из отдельных блоков и швов. Желательно избегать ситуаций, когда значительная нагрузка от тяжелой конструкции приходится на небольшой участок стены.

В проектах домов с монолитными перекрытиями предусматривают решения, позволяющие передавать усилия на кладку более равномерно. Конкретный вариант зависит от расчетной схемы здания, характеристик стен и конструкции самого перекрытия.

Важно отличать распределение нагрузки от простого увеличения количества бетона в верхней части стены. Любой дополнительный железобетонный элемент также имеет массу и участвует в работе здания. Его геометрия, армирование и связь с другими конструкциями должны определяться проектом.

Попытка выбрать такие элементы только по типовым фотографиям или схемам из чужого строительства может привести к неправильному пониманию их назначения.

Возможные преимущества монолитного перекрытия

При грамотном проектировании монолитная конструкция дает дому несколько заметных преимуществ.

Жесткость

Единая железобетонная плита практически не имеет характерных для сборной системы межплитных стыков. Она способна работать как цельный горизонтальный элемент.

Это особенно интересно для домов со сложной конфигурацией или повышенными требованиями к пространственной жесткости.

Свобода планировки

Монолит легче адаптировать к нестандартной форме здания. В конструкции можно предусмотреть проемы, участки сложной геометрии и различные планировочные решения.

Однако такая свобода не означает, что внутренние стены можно располагать произвольно. Некоторые из них могут участвовать в несущей системе и влиять на расчетную схему перекрытия.

Хорошие свойства массивной конструкции

Железобетон обладает значительной массой и жесткостью, что может быть полезно с точки зрения восприятия бытовых нагрузок и ощущения массивности перекрытия.

Массивные перекрытия также обычно отличаются от легких конструкций характером передачи воздушного и ударного шума. Итоговая звукоизоляция зависит не только от плиты, но и от устройства пола, потолка, примыканий и инженерных проходок.

Возможность создания сложной формы

Для помещений с нестандартной геометрией монолит иногда оказывается удобнее систем из стандартных заводских элементов. Проектировщик может формировать несущую конструкцию с учетом конкретной архитектуры дома.

Какие недостатки необходимо учитывать

Монолитное перекрытие нельзя считать универсальным вариантом для любого газобетонного дома.

Большая масса

Железобетон тяжелее многих альтернативных систем. Его собственный вес увеличивает нагрузку на стены и фундамент.

Если решение о монолите принимается после разработки основного проекта дома, может потребоваться повторная оценка несущей системы. Нельзя без проверки заменить первоначально предусмотренное легкое перекрытие тяжелой железобетонной плитой.

Сложность проектирования

Несущая способность плиты определяется не одним показателем. Имеют значение геометрия пролетов, расположение опор, отверстий, лестничных проемов и других элементов.

Для надежной работы требуется расчет всей системы, а не подбор конструкции только по площади комнаты.

Высокая чувствительность к качеству выполнения

Монолитная конструкция формируется непосредственно на объекте. Ее итоговые свойства зависят не только от проектных решений, но и от качества выполнения работ.

Ошибки на стадии устройства конструкции могут долго оставаться скрытыми отделкой. По этой причине важны проектный контроль и соблюдение принятой технологии.

Дополнительные требования к основанию здания

Увеличение массы верхней части дома отражается на нагрузках, передаваемых фундаменту. Если основание воспринимает нагрузку неравномерно, в жестких каменных стенах могут появляться трещины.

Монолитное перекрытие не способно компенсировать все последствия деформаций основания.

Монолитное и более легкие перекрытия

В газобетонном доме могут применяться разные виды перекрытий. Их корректнее сравнивать не по принципу «хорошее — плохое», а по совокупности свойств.

Легкие балочные системы создают меньшую постоянную нагрузку на стены и фундамент. Их конструктивное поведение, требования к звукоизоляции и ощущение жесткости пола отличаются от массивного железобетона.

Сборные железобетонные элементы позволяют уменьшить объем работ непосредственно на объекте, однако требуют подходящей схемы опирания и возможности монтажа готовых изделий.

Монолит дает больше свободы в формообразовании, но требует полноценного проектирования и высокой культуры строительных работ.

При сравнении обычно рассматривают:

• нагрузку на несущие конструкции;
• архитектурную конфигурацию дома;
• размеры и расположение пролетов;
• требования к жесткости;
• особенности звукоизоляции;
• количество и расположение проемов;
• возможности строительной площадки;
• общий конструктив здания.

Выбор по одному признаку редко дает объективную картину.

Что происходит возле оконных и дверных проемов

Проемы ослабляют стену и меняют распределение усилий в кладке. Чем сложнее архитектура фасада, тем внимательнее приходится оценивать работу участков около окон, дверей и широких проходов.

Большое количество проемов, узкие простенки и сложная конфигурация стен могут заметно влиять на несущую схему.

Монолитное перекрытие создает нагрузку на стены сверху, а нижележащая кладка передает ее дальше к фундаменту. Если траектория передачи усилий проходит через участки со сложной геометрией, их работа требует отдельной оценки.

Нельзя считать все стены одинаковыми только потому, что они выполнены из одинаковых блоков.

Почему трещины не всегда связаны только с перекрытием

При появлении трещины в газобетонной стене тяжелое перекрытие часто становится первым подозреваемым элементом. Такая связь возможна, но далеко не всегда является единственной причиной.

На состояние кладки могут влиять:

• неравномерные деформации основания;
• температурные воздействия;
• особенности кладочных швов;
• изменение жесткости отдельных участков стены;
• концентрация напряжений возле проемов;
• взаимодействие наружных и внутренних стен;
• деформации разных материалов;
• особенности отделочных слоев.

Видимая трещина в штукатурке также не обязательно означает серьезное повреждение несущей кладки. Характер дефекта оценивают по расположению, направлению, раскрытию и динамике изменения.

По одной фотографии без обследования нельзя надежно установить причину.

Монолитное перекрытие и фундамент

Любая нагрузка от перекрытия в конечном итоге передается основанию здания.

Путь нагрузки выглядит как последовательная работа нескольких конструкций: перекрытие передает усилия стенам или другим опорам, стены передают их фундаменту, фундамент — грунту.

Если меняется масса перекрытия, меняются и усилия в нижележащей части здания.

Особенно важно учитывать это при реконструкции. Например, желание заменить существующее деревянное перекрытие железобетонным нельзя рассматривать только как модернизацию одного этажа. Меняется вес здания и условия работы несущей системы.

Такие изменения требуют профессиональной оценки существующих конструкций.

Теплотехнические особенности

Само перекрытие расположено преимущественно внутри теплового контура здания, однако участки его сопряжения с наружными стенами могут влиять на теплотехническую однородность ограждающих конструкций.

Газобетон обладает значительно иными теплотехническими свойствами, чем тяжелый железобетон. Если бетонный элемент оказывается связан с наружной зоной стены неудачным образом, может возникать участок повышенного теплового потока.

Последствия зависят от конструкции стены и утепления:

• снижение температуры внутренней поверхности;
• локальное ухудшение теплозащиты;
• изменение влажностного режима;
• риск появления конденсации при неблагоприятном сочетании условий.

Теплотехническую работу узла оценивают вместе с несущей схемой. Решение, хорошее с точки зрения прочности, не всегда автоматически оптимально с точки зрения теплозащиты.

Звукоизоляция между этажами

Массивность железобетона дает монолитному перекрытию определенные преимущества при защите от воздушного шума, однако бытовой комфорт зависит от всего комплекса конструкций пола и потолка.

Особенно сложен ударный шум: шаги, падение предметов, перемещение мебели. Он передается через твердые конструкции и может распространяться не только непосредственно через перекрытие, но и по сопряженным стенам.

Поэтому нельзя оценивать акустический комфорт только по материалу несущей плиты.

На результат влияют:

• конструкция чистового пола;
• наличие упругих разделительных слоев;
• примыкания пола к стенам;
• потолочная система;
• инженерные проходки;
• жесткие связи между конструкциями.

Ошибки в отделочных слоях иногда способны заметно снизить преимущества массивного перекрытия.

Инженерные коммуникации и проемы

Лестничные проемы, вентиляционные каналы, стояки и другие инженерные элементы должны учитываться еще при разработке конструктивной схемы.

Любое отверстие меняет характер работы плиты. Особенно нежелательно воспринимать готовое перекрытие как поверхность, в которой позднее можно свободно создавать проемы необходимого размера.

Изменение расположения инженерных коммуникаций после выполнения несущей конструкции может затронуть участки, важные для ее работы.

Перед устройством значительных отверстий в существующем монолитном перекрытии требуется оценка специалиста. По внешнему виду плиты невозможно определить расположение всех рабочих элементов и допустимость конкретного вмешательства.

Типичные ошибки при оценке решения

Проблемы часто возникают не из-за самого сочетания газобетона и железобетона, а из-за упрощенного подхода к проектированию.

Распространенные ошибочные представления выглядят так:

• одинаковая площадь комнат означает одинаковую конструкцию перекрытия;
• достаточно выбрать толщину плиты по примеру другого дома;
• высокая прочность бетона автоматически делает перекрытие надежным;
• газобетонная стена способна воспринимать любую равномерную нагрузку;
• массивное перекрытие само по себе защищает стены от трещин;
• решение для одноэтажного здания можно без проверки перенести на двухэтажное;
• любой железобетонный пояс одинаково подходит для разных домов;
• после изготовления монолита расположение крупных проемов можно свободно менять.

Каждое из этих предположений игнорирует совместную работу конструкций.

Когда монолитное перекрытие может быть уместным

Монолит часто рассматривают в проектах, где важны пространственная жесткость, сложная архитектура или особенности внутренней планировки.

Решение может быть особенно интересным при наличии:

• помещений нестандартной формы;
• сложного расположения внутренних опор;
• крупных открытых пространств;
• значительных требований к жесткости межэтажной конструкции;
• лестничных и других проемов нестандартной конфигурации.

Это не означает автоматического преимущества монолита. Те же задачи иногда можно решить другими конструктивными системами.

Проектировщик сравнивает варианты с учетом всего здания, а не только одного перекрытия.

Что важно оценить до выбора конструкции

До окончательного решения необходимо иметь представление о характеристиках всего дома.

Особого внимания требуют:

Несущая схема

Нужно понимать, какие стены воспринимают нагрузку и как усилия передаются между этажами.

Геометрия здания

Большие помещения, проемы, выступающие части здания и сложный контур влияют на работу перекрытия.

Материал и характеристики стен

Само слово «газобетон» не определяет все свойства кладки. В проекте учитываются характеристики применяемых блоков и конструкция стены в целом.

Основание и фундамент

Тяжелое перекрытие увеличивает постоянную нагрузку здания, поэтому его нельзя рассматривать отдельно от нижней части дома.

Архитектурные проемы

Окна, двери, лестницы и инженерные отверстия формируют зоны, где распределение усилий отличается от участков сплошной стены или плиты.

Теплотехника

Узлы сопряжения железобетона с наружными газобетонными стенами должны сохранять приемлемую теплозащиту ограждающей конструкции.

Что стоит обсудить с конструктором

Заказчику необязательно самостоятельно выполнять расчеты, чтобы участвовать в принятии решения. Гораздо полезнее понимать, какие вопросы требуют профессионального ответа.

Перед выбором монолитного перекрытия имеет смысл уточнить:

• какая расчетная схема здания предусмотрена проектом;
• какие стены являются несущими;
• как передаются нагрузки от перекрытия на кладку;
• как учитывается наличие крупных проемов;
• как конструкция перекрытия влияет на фундамент;
• как решается сопряжение железобетона с наружными стенами;
• какие ограничения существуют для последующего изменения проемов;
• какие элементы нельзя демонтировать или изменять после завершения строительства;
• какие участки требуют особого контроля во время работ.

Такие вопросы позволяют оценивать решение по реальным конструктивным признакам, а не по распространенности технологии.

Главное о монолитном перекрытии в газобетонном доме

Монолитное железобетонное перекрытие совместимо с газобетонными стенами и широко применяется в проектах частных домов. Его надежность определяется не названием материала, а правильной организацией всей несущей системы.

Газобетон требует внимательного отношения к характеру передачи нагрузки. Железобетонное перекрытие отличается значительной массой и высокой жесткостью. Фундамент воспринимает суммарное воздействие вышележащих конструкций. Проемы, внутренняя планировка и архитектура фасада изменяют распределение усилий.

Качественный проект связывает эти элементы в единую расчетную модель.

Монолит стоит выбирать не потому, что он воспринимается как более капитальный или прочный вариант, а когда его свойства соответствуют конструктивной схеме конкретного дома. В таком случае высокая жесткость, свобода геометрии и цельность железобетонной конструкции становятся реальными преимуществами. Если же тяжелое перекрытие добавляется без оценки стен, фундамента и узлов сопряжения, сама прочность железобетона не гарантирует надежности всего здания.
