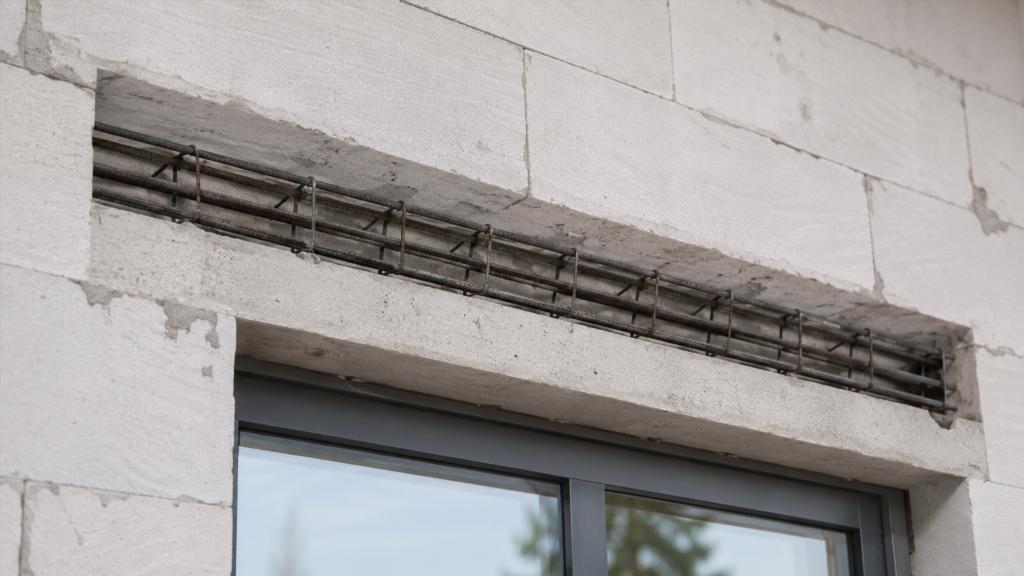

Армирование перемычек из газобетона: назначение, особенности и ограничения решения

Проёмы под окна и двери относятся к участкам стены, где привычная схема передачи нагрузки меняется. Над проёмом отсутствует сплошная кладка, поэтому расположенные выше элементы должны передавать нагрузку на участки стены по его сторонам. Для этой задачи используют перемычки разных типов, в том числе решения на основе газобетона с армированием.

Армирование перемычек из газобетона нельзя рассматривать только как добавление металлических элементов внутрь материала. Работоспособность конструкции зависит от совместного действия газобетона, армирующей части, опорных участков и окружающей кладки. Значение имеют размеры проёма, расположение перемычки, характер нагрузки и конструкция стены.

Такая тема особенно важна при строительстве из ячеистых блоков, поскольку свойства газобетона заметно отличаются от свойств плотного бетона. Материал хорошо работает в одних условиях и значительно хуже воспринимает другие виды нагрузок. Понимание роли армирования помогает правильнее оценивать готовые решения и замечать ситуации, в которых простой универсальный подход неприменим.

Для чего нужна перемычка над проёмом

Оконный или дверной проём разрывает непрерывную кладку. Блоки, расположенные непосредственно над свободным пространством, не могут передавать нагрузку вниз тем же способом, что и на сплошном участке стены.

Перемычка создаёт конструктивную связь между двумя сторонами проёма. Она воспринимает воздействие от расположенной выше части стены и передаёт его на опорные зоны.

На работу этого элемента могут влиять:

• масса кладки над проёмом;
• расположение перекрытий и других конструкций;
• ширина самого проёма;
• высота стены над ним;
• особенности опирания;
• свойства используемого материала;
• наличие дополнительных нагрузок рядом с проёмом.

По этой причине внешне похожие проёмы не обязательно находятся в одинаковых условиях. Перемычка над небольшим окном в ненагруженной части стены и конструкция над широким проёмом могут выполнять одну функцию, но предъявлять совершенно разные требования к несущей способности.

Почему газобетону требуется особый подход

Газобетон ценят за сравнительно небольшую массу, удобство обработки и теплоизоляционные свойства. Одновременно это пористый материал со специфической прочностной характеристикой.

Кладка хорошо воспринимает равномерное сжатие, однако локальные напряжения и изгибающие воздействия требуют внимательной оценки. Над проёмом как раз возникает участок, условия работы которого отличаются от обычной вертикальной кладки.

Какую роль играет армирование

Армирование используется для восприятия усилий, с которыми сам газобетон справляется хуже. Оно позволяет создать составную конструкцию, где разные материалы выполняют разные задачи.

Упрощённо газобетонная часть обеспечивает геометрию элемента, участвует в передаче сжимающих нагрузок и сохраняет совместимость перемычки с окружающей кладкой. Армирующая часть помогает воспринимать растягивающие усилия, возникающие при изгибе.

При этом наличие арматуры само по себе ещё не делает перемычку надёжной. Важны её положение внутри конструкции, качество соединения с окружающим материалом, условия опирания и общая схема нагрузки.

Что влияет на работу армированной газобетонной перемычки

Универсальной характеристики, по которой можно оценить любую перемычку, не существует. Конструкция работает как часть стены, поэтому рассматривать только отдельный элемент недостаточно.

Ширина проёма

С увеличением расстояния между опорами изменяется характер работы перемычки. Возрастают требования к способности элемента сопротивляться изгибу и сохранять допустимую жёсткость.

Именно ширина проёма часто становится одной из исходных характеристик при оценке конструктивного решения. Однако рассматривать её отдельно от остальных условий нельзя.

Нагрузка сверху

Количество блоков над проёмом имеет значение, но фактическая схема может быть сложнее простой массы кладки. Рядом могут располагаться перекрытия, балки, армированные пояса и другие элементы здания.

Если нагрузка передаётся непосредственно в зону проёма, требования к перемычке отличаются от ситуации, когда значительная её часть распределяется через другие несущие конструкции.

Опорные участки

Перемычка должна не только воспринимать нагрузку над свободным пространством, но и передавать её на стену.

В местах опирания возникают локальные напряжения. Газобетон сравнительно чувствителен к таким воздействиям, особенно если нагрузка сосредоточена на небольшой площади или материал повреждён.

Состояние опорных зон не менее важно, чем прочность средней части перемычки.

Геометрия элемента

Высота, ширина и общая форма влияют на жёсткость и характер распределения усилий. Два элемента из одинакового материала могут существенно различаться по поведению только из-за разных пропорций.

Поэтому оценка перемычки исключительно по наличию армирования малоинформативна.

Расположение армирующих элементов

Армирование должно работать там, где возникают соответствующие усилия. Случайное расположение металлических элементов внутри газобетонной части не гарантирует требуемого результата.

Конструктивное положение армирования относится к проектным характеристикам и зависит от выбранной схемы перемычки.

Армированная перемычка и обычная кладка — не одно и то же

Иногда армирование воспринимают как способ превратить ряд блоков над проёмом в полноценную несущую балку. Такое представление слишком упрощает работу конструкции.

Кладка состоит из отдельных блоков и соединительных швов. Её механическое поведение отличается от монолитного элемента. При проектировании перемычки приходится учитывать не только прочность отдельных материалов, но и их совместную работу.

Особое значение имеют:

• непрерывность конструктивного элемента;
• передача усилий между его частями;
• состояние блоков;
• особенности опирания;
• расположение армирования;
• характер нагрузки.

Если один из этих факторов недооценён, увеличение количества металла не обязательно устраняет проблему.

Какие варианты газобетонных перемычек встречаются

Под выражением «перемычка из газобетона» могут подразумеваться разные конструктивные решения. Они сходны по назначению, но отличаются по устройству и способу работы.

Готовые армированные элементы

Заводские перемычки представляют собой изделия с заранее заданной конструкцией. Их характеристики определяются изготовителем для предусмотренных условий применения.

Преимущество такого подхода связано с повторяемостью геометрии и заводским изготовлением. Ограничение состоит в том, что готовый элемент должен соответствовать конкретной ситуации, а не просто подходить по внешним размерам.

Решения с газобетонными элементами несъёмной формы

Газобетон может использоваться как наружная часть составной конструкции, внутри которой формируется более прочный несущий элемент.

Такой вариант помогает сохранить однородность поверхности стены и облегчает последующую отделку. Однако несущая работа определяется уже не одним газобетоном, а всей внутренней конструкцией.

Составные решения в кладке

В некоторых конструкциях зона над проёмом формируется непосредственно при возведении стены и включает несколько материалов.

Такие варианты особенно чувствительны к проектной схеме. Внешнее сходство с обычным рядом блоков не означает, что конструкция может выполняться без оценки нагрузок и условий работы.

Чем полезна газобетонная часть перемычки

Применение газобетона в зоне проёма связано не только с несущими задачами.

Одна из особенностей материала — сравнительно низкая теплопроводность по сравнению с плотным железобетоном. Благодаря этому элементы на основе газобетона позволяют уменьшать резкие различия между основной кладкой и зоной перемычки.

Это важно для наружной стены, где однородность теплотехнических свойств влияет на температуру внутренней поверхности и характер теплопотерь.

Однако наличие газобетона не означает автоматического отсутствия теплового моста. Итог зависит от всей конструкции узла и материалов, находящихся внутри него.

Ограничения армированных газобетонных перемычек

У решения есть преимущества, но область его применения не безгранична.

Газобетон остаётся пористым материалом. Он не превращается в обычный тяжёлый бетон только потому, что внутри присутствует арматура. Поэтому особенно важны качество опорных участков и соответствие конструкции фактическим нагрузкам.

Среди факторов, требующих внимания:

• большие проёмы;
• значительные нагрузки сверху;
• опирание других несущих элементов поблизости;
• повреждения блоков в опорных зонах;
• нестандартная геометрия стены;
• сложные архитектурные проёмы;
• сочетание нескольких конструктивных систем.

Чем сильнее ситуация отличается от типовой, тем меньше оснований использовать решение только по аналогии с другим зданием.

Типичные ошибки при оценке перемычек

Проблемы нередко появляются не из-за самого материала, а из-за неверного представления о его работе.

Ориентация только на ширину окна или двери

Размер проёма действительно важен, но он не описывает всю конструктивную ситуацию. Одинаковые по ширине окна могут находиться под разной нагрузкой.

Выбирать тип перемычки только по ширине проёма без оценки расположенных выше конструкций рискованно.

Представление, что больше арматуры всегда лучше

Несущая способность конструкции определяется не массой металла как таковой. Армирование должно быть включено в правильную конструктивную схему.

Избыточное или случайно расположенное армирование не компенсирует слабые опоры, неправильную геометрию или неверное распределение нагрузки.

Игнорирование опор

Средняя часть перемычки часто привлекает больше внимания, поскольку именно она находится над проёмом. Однако нагрузка в итоге должна перейти на стену.

Если опорные зоны работают неудовлетворительно, прочный центральный участок не решает проблему.

Перенос решения с одного дома на другой

Фотография готовой перемычки или описание чужой стройки не показывает всей схемы здания. За видимой кладкой могут находиться армированные пояса, балки, колонны и другие элементы.

Внешнее сходство стен недостаточно для вывода об одинаковой работе конструкций.

Попытка оценить надёжность только визуально

Отсутствие заметных трещин сразу после строительства не доказывает правильность конструкции. Часть деформаций развивается под нагрузкой и с течением времени.

Также нельзя считать любую трещину однозначным признаком неправильного армирования: причины могут быть связаны с кладкой, основанием, усадочными процессами или другими участками здания.

На что обращают внимание при оценке готовой перемычки

Без расчёта невозможно определить несущую способность конкретного элемента, однако существуют общие признаки, которые позволяют понять, какие вопросы требуют дополнительного внимания.

Имеет значение состояние блоков около опор. Сколы, выраженные трещины и разрушение материала нельзя рассматривать только как косметический дефект.

Важен характер трещин над проёмом. Их расположение и развитие могут быть связаны с различными причинами, поэтому по одному внешнему признаку не определяют способ ремонта.

Стоит учитывать, какие конструкции находятся непосредственно выше. Наличие перекрытий, балок или других нагруженных элементов меняет требования к узлу.

Также имеет значение история здания. Если проём расширяли, переносили или изменяли уже после возведения стены, исходная схема передачи нагрузки могла измениться.

Почему армирование нельзя рассматривать отдельно от всей стены

Перемычка является частью несущей или ограждающей системы. Нагрузка проходит через неё дальше в кладку, а затем передаётся на нижние конструкции здания.

Если стена деформируется из-за процессов в фундаменте или перекрытиях, напряжения могут проявляться в зоне проёмов даже при правильно выполненной перемычке. Проёмы относятся к местам концентрации напряжений, поэтому дефекты здесь часто становятся заметными раньше, чем на сплошной стене.

Обратна и другая ситуация: неправильная работа перемычки способна создавать локальные проблемы, не связанные с остальной кладкой.

Поэтому любые заметные повреждения рассматривают с учётом общей картины здания.

Армирование и трещины над проёмами

Трещина в зоне окна или двери не позволяет автоматически сделать вывод, что перемычка недостаточно армирована.

Причинами могут быть:

• деформации основания;
• перемещения частей здания;
• особенности кладки;
• температурные изменения;
• усадочные процессы;
• локальная концентрация напряжений;
• ошибки в устройстве самого проёма;
• работа расположенных выше конструкций.

Направление, ширина и динамика раскрытия трещины дают специалисту дополнительную информацию, но дистанционно по одному признаку установить причину обычно невозможно.

Попытка просто усилить перемычку без понимания источника деформации может не устранить проблему.

Что важно учитывать ещё до устройства проёмов

Рациональный подход начинается не с выбора арматуры, а с понимания того, как участок стены должен работать.

До строительства полезно определить конструктивную роль стены, расположение нагруженных элементов и особенности каждого крупного проёма. Для типовых решений можно ориентироваться на предусмотренную систему строительства и характеристики применяемых элементов, но нестандартные ситуации требуют отдельной проверки.

Особого внимания заслуживают широкие проёмы, близко расположенные окна и двери, небольшие простенки между ними, нестандартные архитектурные формы и участки, где рядом находятся другие несущие конструкции.

Такие особенности способны менять распределение нагрузки даже при использовании одного и того же стенового материала.

Какие вопросы стоит обсудить с проектировщиком

При выборе конструкции перемычки полезнее обсуждать не отдельный диаметр арматуры или количество металлических элементов, а работу всего узла.

Для оценки существенны вопросы:

• какую нагрузку воспринимает участок стены над проёмом;
• передаются ли сюда нагрузки от перекрытия или других конструкций;
• какой тип перемычки предусмотрен для данной стены;
• достаточно ли опорных зон по характеристикам материала;
• как узел связан с окружающей кладкой;
• есть ли особенности, влияющие на теплотехническую однородность стены;
• относится ли рассматриваемый проём к типовой или индивидуальной конструктивной ситуации.

Такой подход позволяет избежать распространённой ошибки, когда сложный строительный узел пытаются свести к одному параметру армирования.

Когда требуется особенно внимательная оценка

Не каждый оконный или дверной проём представляет сложную инженерную задачу. Многие здания возводятся с использованием типовых конструктивных решений. Однако существуют ситуации, где копирование привычного варианта становится особенно рискованным.

К ним относятся значительные по ширине проёмы, изменение уже существующих стен, устройство новых проходов в построенном здании, необычная форма проёма, расположение тяжёлых конструкций сверху и появление выраженных трещин после завершения строительства.

Также отдельной оценки требуют случаи, когда назначение помещения или конструкция здания менялись после первоначального строительства.

В подобных условиях вопрос выходит за пределы выбора способа армирования и затрагивает общую несущую схему.

Главное об армированных перемычках из газобетона

Армирование позволяет газобетонной перемычке воспринимать усилия, для которых одного пористого материала может быть недостаточно. Однако надёжность узла определяется совместной работой всех его частей.

На результат влияют геометрия проёма, нагрузка сверху, состояние и размеры опорных участков, конструкция стены, расположение армирующих элементов и связь перемычки с окружающей кладкой.

Газобетонные решения удобны тем, что хорошо сочетаются со стенами из того же материала и позволяют уменьшить неоднородность ограждающей конструкции. При этом их нельзя считать универсальной заменой любому другому типу перемычки.

Главная ошибка при оценке таких элементов — попытка найти один параметр, который якобы определяет всё: ширину проёма, количество арматуры или толщину блока. Перемычка работает как конструктивный узел, и её характеристики имеют смысл только вместе с условиями, в которых она используется.

Для типового строительства полезно придерживаться предусмотренных конструктивных решений, а при значительных нагрузках, нестандартных проёмах, изменении существующих стен или появлении повреждений оценивать уже не отдельное армирование, а работу всей зоны проёма.
