Ручной трубогиб для круглой трубы: устройство, принцип работы и ограничения конструкции

Ручной трубогиб применяют там, где круглой металлической трубе нужно придать плавный изгиб без резкого перелома и заметного сплющивания сечения. Такое оборудование встречается в мастерских, гаражах и небольших производственных помещениях. Его используют при изготовлении различных металлических конструкций, элементов ограждений, каркасов, дуг и других деталей, где прямолинейную трубу требуется изменить по форме.

На первый взгляд конструкция ручного трубогиба кажется простой: основание, несколько роликов или упоров и рычаг. На практике качество гибки зависит не только от усилия, которое прикладывает человек. Важны способ передачи нагрузки, положение опор, форма рабочих элементов, жесткость рамы и соответствие самого инструмента трубе.

Особенно заметны эти различия при работе именно с круглым сечением. Оно хорошо сопротивляется нагрузкам в обычных условиях эксплуатации, но при неправильном изгибе стенки могут деформироваться, внутренняя сторона изгиба — собираться складками, а наружная — чрезмерно растягиваться.

Что представляет собой ручной трубогиб

Ручным трубогибом называют механическое приспособление, в котором усилие создается непосредственно человеком либо передается через простой рычажный или винтовой механизм. В отличие от стационарного промышленного оборудования, такой инструмент обычно рассчитан на относительно небольшой объем работ.

Главная задача конструкции — не просто согнуть трубу, а сделать это контролируемо. Труба должна изменить направление постепенно, сохранив приемлемую форму поперечного сечения.

В зависимости от принципа действия ручные модели могут заметно различаться. Одни изгибают трубу вокруг формующего элемента, другие протягивают ее между роликами, постепенно увеличивая кривизну.

Общими остаются несколько функций:

• удержание трубы во время приложения нагрузки;
• создание направленного изгибающего усилия;
• ограничение нежелательного смещения заготовки;
• формирование более или менее равномерной кривизны;
• распределение нагрузки между рабочими элементами конструкции.

Чем хуже контролируется хотя бы одна из этих функций, тем выше вероятность неаккуратного изгиба.

Основные типы ручных конструкций

Рычажный трубогиб

В рычажной конструкции труба обычно опирается на рабочий профиль или формующий элемент, а усилие передается длинной рукояткой. Заготовка постепенно огибает заданную поверхность.

Сильная сторона такого решения — относительная компактность. Инструмент можно использовать для повторяющихся изгибов, если его рабочая часть рассчитана под определенную форму трубы.

Ограничение заключается в том, что результат сильно зависит от соответствия профиля рабочего элемента внешней поверхности заготовки. Если опора слишком узкая или имеет неподходящую форму, давление концентрируется на небольшой площади. На круглой трубе это может привести к вмятинам и сплющиванию.

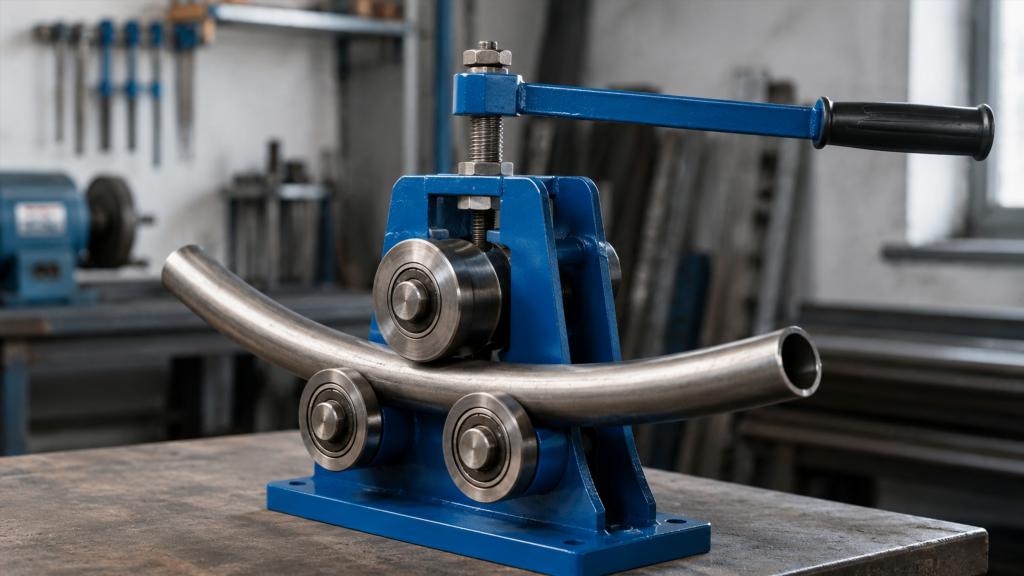

Роликовый трубогиб

В роликовом варианте труба проходит между несколькими роликами. Один из них либо группа рабочих элементов изменяет положение относительно остальных, создавая изгибающую нагрузку.

Такая схема хорошо подходит для получения плавных дуг. Кривизна формируется не в одной точке, а на более длинном участке заготовки.

Для роликового механизма особенно важны:

• параллельность рабочих осей;
• жесткость основания;
• отсутствие заметного люфта;
• подходящая форма канавок роликов;
• равномерное движение трубы.

При перекосе одного из роликов заготовка может уходить в сторону, а дуга получится несимметричной.

Конструкция с неподвижными опорами и подвижным прижимом

Еще один распространенный принцип основан на двух опорах и центральном элементе, создающем давление на трубу. Нагрузка сосредоточена между точками опоры.

Такая компоновка конструктивно понятна, но требует особенно осторожной оценки области применения. Чем локальнее прилагается давление, тем выше риск деформации стенок трубы.

Для получения плавной дуги обычно предпочтительнее конструкции, в которых нагрузка распределяется по большей длине.

Из каких узлов состоит трубогиб

Несмотря на разнообразие вариантов, большинство ручных трубогибов состоит из нескольких характерных элементов.

Основание и рама

Рама воспринимает усилия, возникающие при изгибе. Если она прогибается, рабочие элементы меняют взаимное положение. Внешне это может быть почти незаметно, но результат отражается на геометрии заготовки.

Недостаточно жесткая конструкция проявляется несколькими признаками:

• рабочие оси отклоняются под нагрузкой;
• труба начинает смещаться относительно центра;
• одинаковые заготовки изгибаются по-разному;
• механизм требует постоянной корректировки положения детали.

Жесткость важна не ради массивности конструкции как таковой. Она нужна для сохранения геометрии рабочего узла.

Рабочие ролики или формующие элементы

Эти детали непосредственно контактируют с трубой. Для круглого сечения желательно, чтобы контакт не превращался в давление острой кромкой.

Профиль рабочей поверхности влияет на распределение усилия. Если труба опирается слишком узкой полосой, нагрузка концентрируется в одной зоне. Более подходящая форма опоры лучше поддерживает наружную поверхность.

Рабочие элементы также должны свободно вращаться, если конструкция предполагает прокатку. Заклинивание ролика увеличивает трение и может оставлять следы на поверхности трубы.

Оси и подшипниковые узлы

Оси удерживают ролики в заданном положении и воспринимают часть возникающей нагрузки. Люфт в этих соединениях влияет на точность работы всего механизма.

При прокатке вращение должно происходить без заметных рывков. Слишком большое сопротивление приводит к тому, что труба вместо плавного перемещения может проскальзывать или смещаться.

Механизм создания усилия

Ручное усилие может передаваться через рычаг, винт или другой механический привод. Его задача — обеспечить контролируемое перемещение рабочего элемента.

Важна не только способность механизма развивать большое усилие. Не менее значима возможность изменять нагрузку постепенно. Резкое приложение силы повышает риск локальной деформации.

Почему круглая труба деформируется при гибке

Изгиб металлической трубы сопровождается разными нагрузками на наружную и внутреннюю части стенки.

С внешней стороны дуги материал растягивается. С внутренней — сжимается. Между ними находится условная зона, где изменение длины значительно меньше.

Если радиус изгиба слишком мал для конкретной трубы или нагрузка приложена неудачно, возникают характерные дефекты.

Сплющивание сечения

Изначально круглый профиль может стать овальным. Чем сильнее деформация, тем заметнее изменение формы.

Причина часто связана с тем, что стенки трубы не получают достаточной боковой поддержки. При сильной изгибающей нагрузке сечение стремится изменить форму.

Небольшая овальность может быть допустима для некоторых декоративных задач, но для элементов, где важна точная геометрия или несущая способность, такое изменение уже имеет значение.

Складки на внутренней стороне

Внутренняя стенка при изгибе укорачивается. Если она не может равномерно воспринимать сжатие, металл начинает собираться волнами.

Появление складок говорит о том, что материал деформируется неравномерно.

Перерастяжение наружной стенки

Наружная поверхность испытывает растяжение. При чрезмерной деформации стенка может заметно истончаться.

Внешне труба иногда выглядит вполне аккуратно, хотя толщина металла в зоне изгиба уже изменилась.

Перекручивание

Если труба проходит через ролики с перекосом или рабочие элементы расположены несимметрично, заготовка может отклоняться от требуемой плоскости.

В результате вместо плоской дуги получается пространственная деформация.

Что влияет на качество изгиба

Результат определяется сочетанием свойств трубы и особенностей самого трубогиба.

К важным факторам относятся:

• наружный диаметр заготовки;
• толщина стенки;
• свойства материала;
• исходное состояние трубы;
• требуемая кривизна;
• форма рабочих роликов;
• расположение опор;
• жесткость рамы;
• плавность приложения усилия;
• отсутствие перекосов в механизме.

Нельзя оценивать конструкцию только по длине рычага или массивности отдельных деталей. Инструмент может выглядеть прочным, но давать плохой результат из-за неправильной геометрии рабочих поверхностей.

Зачем роликам профиль под круглую трубу

Универсальный гладкий ролик кажется простым решением, однако при контакте с круглой трубой площадь соприкосновения может оказаться небольшой.

Профилированная рабочая поверхность частично охватывает трубу и уменьшает вероятность ее бокового смещения. Одновременно давление распределяется по большей площади.

Это особенно заметно на тонкостенных заготовках, которые легче теряют форму.

Слишком глубокий профиль тоже нежелателен. Если труба зажимается в канавке или рабочий размер заметно не соответствует ее диаметру, возрастает трение, появляются задиры и затрудняется движение.

Хорошая рабочая поверхность должна направлять трубу, но не превращаться в жесткий зажим.

Чем отличается получение локального изгиба от плавной дуги

Не каждый трубогиб предназначен для одинаковых задач.

Когда требуется относительно короткий изгиб, труба деформируется преимущественно в ограниченной зоне. Для этого подходят конструкции с формующим элементом, вокруг которого проходит заготовка.

При изготовлении длинной плавной дуги подход иной. Кривизна распределяется по значительной части трубы, поэтому удобнее роликовые механизмы.

Разница между этими задачами принципиальна. Попытка использовать устройство для локального изгиба в качестве прокаточного может дать неравномерную форму. Обратная ситуация тоже неудобна: роликовый механизм не всегда позволяет получить короткий изгиб с четко определенным участком кривизны.

Почему точность изготовления самого трубогиба имеет значение

У ручного механизма может не быть сложной автоматики, но геометрия рабочих деталей остается важной.

Даже небольшой перекос осей приводит к тому, что ролики оказываются расположены в разных плоскостях. При движении труба стремится следовать за ними и постепенно уходит в сторону.

Особенно чувствительны к этому длинные заготовки.

При оценке конструкции обращают внимание на несколько моментов:

• симметрично ли расположены рабочие элементы;
• сохраняют ли оси положение под нагрузкой;
• нет ли заметного бокового люфта;
• одинаково ли вращаются ролики;
• не касается ли труба рамы;
• не возникает ли точечного давления на поверхность.

Такие особенности нередко влияют на результат сильнее, чем увеличение размеров отдельных деталей.

Типичные ошибки при оценке конструкции

Ориентация только на максимальное усилие

Большой рычаг или мощный прижим не гарантирует хорошего изгиба. Если труба плохо поддерживается, дополнительное усилие лишь сильнее деформирует ее стенки.

Слишком узкие опоры

Когда заготовка контактирует с острыми или узкими элементами, давление концентрируется на небольших участках. На поверхности могут появляться вмятины.

Недостаточно жесткая рама

Прогиб основания изменяет геометрию рабочего механизма прямо во время гибки. Предсказать форму готовой детали становится сложнее.

Отсутствие направляющей функции

Ролик должен не только передавать усилие, но и удерживать трубу в заданной плоскости. Если боковая устойчивость слабая, заготовка может смещаться.

Попытка сделать один инструмент полностью универсальным

Конструкция, одинаково хорошо работающая с очень разными трубами и типами изгиба, значительно сложнее специализированного механизма.

Чем шире предполагаемый диапазон применения, тем больше требований возникает к сменным рабочим элементам, регулировкам и жесткости узлов.

Где ручной трубогиб удобен

Ручная конструкция наиболее оправданна при небольшом объеме работ, когда высокая производительность не является главным требованием.

Она может использоваться для изготовления:

• дугообразных деталей небольших металлических конструкций;
• элементов декоративных каркасов;
• отдельных трубчатых деталей хозяйственного назначения;
• простых рам и ограждений;
• повторяющихся элементов с умеренными требованиями к точности.

Для серийного производства или деталей с жесткими требованиями к геометрии уже важны воспроизводимость результата и специализированное оборудование.

Ограничения самодельных конструкций

Самодельный трубогиб привлекает простотой идеи, однако его возможности определяются качеством изготовления.

Основная проблема заключается не в отсутствии промышленного корпуса или сложного привода. Гораздо важнее точность взаимного расположения рабочих элементов.

У самодельных устройств могут возникать:

• перекосы осей;
• заметные люфты;
• различное сопротивление вращению роликов;
• недостаточная жесткость основания;
• несовпадение профиля ролика и трубы;
• нестабильность настройки;
• ограниченная повторяемость результата.

Если один изгиб получился удачным, это еще не означает, что следующий будет полностью идентичным. Для повторяемости рабочий механизм должен сохранять одинаковую геометрию при каждом цикле нагрузки.

Когда чертеж конструкции сам по себе не решает задачу

Чертеж показывает взаимное расположение деталей, но не отражает всех условий эксплуатации конкретного инструмента. Одинаково выглядящие конструкции могут заметно различаться по жесткости, качеству рабочих поверхностей и поведению под нагрузкой.

При оценке любой схемы ручного трубогиба полезнее смотреть не только на форму деталей, но и на принцип работы механизма.

Стоит понимать:

• каким способом труба удерживается от бокового смещения;
• где возникают основные нагрузки;
• как поддерживается круглое сечение;
• насколько равномерно создается изгиб;
• может ли рама деформироваться;
• для какого характера изгиба предназначена конструкция;
• допускает ли механизм плавное изменение кривизны.

Чертеж, лишенный этих особенностей, может выглядеть убедительно, но не гарантирует качественной работы готового устройства.

Как оценивать идею трубогиба до изготовления

Полезно рассматривать конструкцию как систему взаимодействующих узлов, а не как набор роликов и металлических пластин.

Хорошая концепция ручного трубогиба должна обеспечивать стабильное положение трубы, равномерную передачу усилия и достаточную жесткость рабочего узла.

Особое внимание заслуживают контактные поверхности. Именно через них усилие передается на трубу, поэтому их форма напрямую связана с вероятностью вмятин и изменения сечения.

Не менее важна возможность удерживать заготовку в одной плоскости. При длинных трубах даже небольшой боковой уход у ролика становится заметным на конце детали.

Что важнее: простота или универсальность

Простой трубогиб легче изготовить, проверить и обслуживать. Его недостаток — ограниченная область применения.

Универсальная конструкция требует регулировок, сменных рабочих элементов и более жесткой рамы. При этом каждая дополнительная регулировка создает новые соединения, где потенциально появляется люфт.

Для эпизодической работы с однотипными заготовками специализированный механизм часто оказывается предсказуемее сложной универсальной системы.

Если предполагается работа с различными трубами, конструкцию приходится оценивать уже не только по удобству регулировки, но и по тому, сохраняется ли точность после изменения положения рабочих элементов.

Признаки удачной конструкции

Хороший ручной трубогиб не обязательно выглядит сложным. Его качество проявляется в работе.

К характерным признакам относятся:

• труба движется без резких рывков;
• заготовка не уходит в сторону;
• рабочие ролики сохраняют положение под нагрузкой;
• на поверхности не появляются выраженные точечные вмятины;
• изгиб формируется плавно;
• повторные детали имеют близкую геометрию;
• механизм не требует постоянного исправления перекосов.

Если для каждого нового изгиба приходится заново компенсировать люфты и смещение трубы, проблема чаще связана с устройством механизма, а не с техникой работы оператора.

Итог

Ручной трубогиб для круглой трубы — это не просто рычаг и несколько опор. Его работа основана на контролируемом распределении нагрузки между рабочими элементами и заготовкой.

Для круглой трубы особенно важны форма контактных поверхностей, поддержка сечения, жесткость рамы и точное расположение роликов. Именно эти особенности определяют, получится ли плавный изгиб или труба сплющится, уйдет в сторону либо получит заметные складки.

Роликовые конструкции удобны для плавных дуг, рычажные — для более локального изменения направления. Универсальность требует дополнительных регулировок и повышает требования к точности изготовления.

При оценке любой конструкции полезно смотреть не столько на внешний вид или количество деталей, сколько на то, как трубогиб удерживает заготовку, распределяет усилие и сохраняет геометрию рабочего механизма под нагрузкой.
