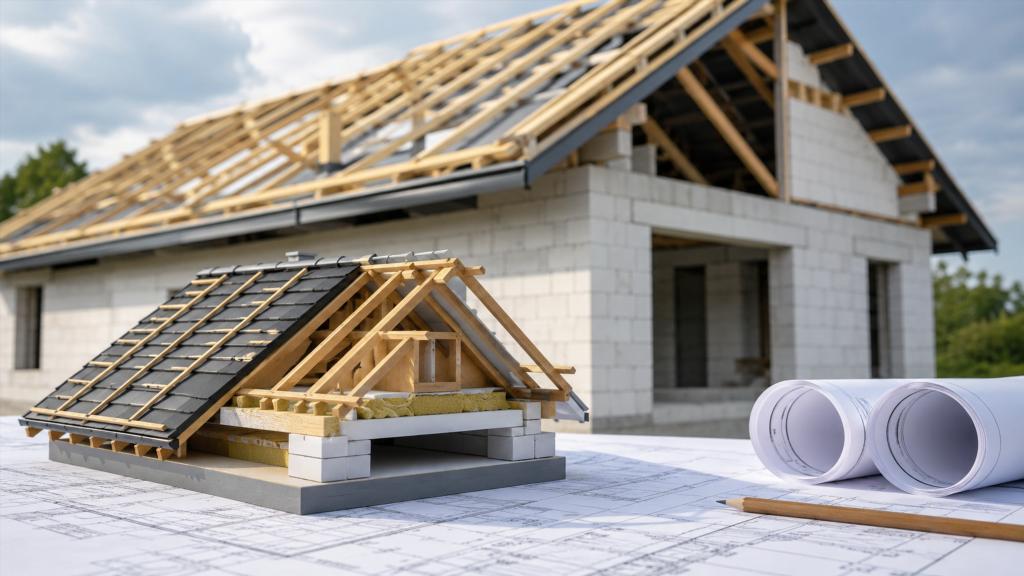

Как оценить проект крыши для дома из газобетона до строительства

Крыша дома из газобетона — не отдельная конструкция, которую можно рассматривать только с точки зрения формы скатов и выбранного кровельного покрытия. Она работает вместе со стенами, перекрытиями и другими несущими элементами здания. Нагрузки от собственного веса кровли, снега, ветра и элементов стропильной системы передаются на коробку дома, поэтому особенности газобетона должны учитываться ещё на стадии проектирования.

Для владельца будущего дома полезно понимать не расчётные формулы и монтажные схемы, а логику проектных решений. По проекту должно быть видно, как крыша опирается на стены, каким образом распределяется нагрузка, где располагаются наиболее ответственные узлы, как устроен тепловой контур и предусмотрена ли защита конструкции от влаги.

Именно поэтому оценивать крышу только по принципу «лёгкая или тяжёлая» недостаточно. Значение имеют:

• схема стропильной системы;
• расположение несущих стен и опор;
• пролёты;
• геометрия крыши;
• масса кровельного пирога;
• наличие чердака или мансарды;
• способ передачи нагрузки на коробку здания;
• общая пространственная жёсткость дома.

Два дома одинаковой площади могут иметь совершенно разные по характеру работы крыши.

Как нагрузка от крыши передаётся на стены

Любая кровельная система имеет собственную массу. К ней добавляются временные воздействия, величина и характер которых зависят от условий эксплуатации здания и особенностей проекта.

Важно не только суммарное значение нагрузки, но и то, как она распределена. Равномерное давление по значительной площади стены и сосредоточенное усилие в небольшой зоне воздействуют на кладку по-разному.

Опорные участки

Особого внимания требуют места, где элементы крыши передают усилие на стены. В проекте должно быть понятно, какие конструктивные элементы участвуют в распределении нагрузки и как исключаются нежелательные локальные воздействия на кладку.

Для владельца дома тревожным признаком может быть ситуация, когда сложная стропильная конструкция показана подробно, а её взаимодействие со стенами практически не раскрыто. Крыша должна быть частью общей конструктивной схемы здания, а не самостоятельным набором деревянных элементов.

Распорные усилия

Некоторые схемы способны создавать горизонтальную составляющую нагрузки на наружные стены. Другие конструктивные решения позволяют иначе воспринимать или перераспределять такие усилия.

По внешнему виду крыши определить характер её работы невозможно. Даже две визуально одинаковые двускатные конструкции могут значительно различаться по внутренней схеме.

При изучении проекта полезнее задавать вопрос не «подойдёт ли такая форма крыши газобетону», а «каким образом усилия от этой крыши передаются на несущую систему здания».

Масса крыши: почему одного веса покрытия недостаточно

Иногда кровлю условно делят на лёгкую и тяжёлую только по верхнему покрытию. Такой подход слишком упрощён.

В общую нагрузку входят не только видимые снаружи материалы. Массу создают стропила, обрешётка, сплошные основания, теплоизоляция, внутренние облицовочные слои, различные вспомогательные элементы и сами конструктивные узлы.

У сложной крыши площадь скатов может заметно превышать площадь дома в плане. Дополнительные элементы также увеличивают количество материала.

Поэтому сравнивать варианты только по массе квадратного метра кровельного покрытия некорректно. Проектировщик оценивает систему целиком.

Форма крыши и сложность конструкции

Простая двускатная крыша и многоскатная система с большим количеством пересечений отличаются не только внешним видом.

Чем сложнее геометрия, тем больше появляется участков, где встречаются разные плоскости и конструктивные элементы. Возникают дополнительные точки передачи нагрузки, примыкания, внутренние углы и участки со сложным отводом воды.

Простая геометрия

Крыша с небольшим количеством скатов обычно имеет более понятную конструктивную схему. В ней меньше пересечений и сложных узлов.

Это не означает, что простая форма автоматически гарантирует надёжность. Ошибки в расчёте или исполнении остаются возможными. Однако количество потенциально проблемных мест обычно меньше.

Сложная геометрия

Многоскатные крыши, конструкции с многочисленными выступами, ендовами и изменениями уровня требуют более детальной проектной проработки.

Стоит обратить внимание на то, показаны ли в документации:

• основные линии опирания;
• участки концентрации усилий;
• пересечения стропильных элементов;
• сложные кровельные примыкания;
• организация отвода воды;
• продолжение теплоизоляционного слоя в местах изменения геометрии.

Чем сложнее архитектура крыши, тем меньше должно оставаться узлов, решение которых предполагается определять непосредственно во время строительства.

Стропильная система должна соответствовать коробке дома

Стропильная система воспринимает нагрузки от кровли и передаёт их на несущие элементы здания. Она может включать стропильные ноги, балки, прогоны, стойки, затяжки и другие детали.

Для оценки проекта важно понимать не размеры каждого деревянного элемента, а общую схему работы.

Где находятся опоры

Если конструкция предусматривает внутренние опоры, необходимо понимать, на какие элементы здания они передают нагрузку. Опора не должна заканчиваться на участке, который не рассчитан на соответствующее воздействие.

Особенно важна согласованность между планами этажей и планом крыши. Несущая логика должна прослеживаться сверху вниз.

Нет ли случайных конструктивных решений

Некоторые проблемы появляются, когда расположение стен определено одной частью проекта, а стропильная система разработана практически независимо от неё. Тогда на строительной площадке приходится импровизировать: добавлять стойки, переносить опоры или изменять отдельные элементы.

Для газобетонной коробки такие изменения особенно нежелательны, если они меняют характер передачи нагрузок.

Жёсткость коробки и работа крыши

Дом должен воспринимать воздействия как единая пространственная система. Жёсткость обеспечивается не одним материалом, а взаимодействием стен, перекрытий, внутренних несущих элементов и конструкций верхней части здания.

Крыша при этом не должна создавать воздействия, которые не предусмотрены общей схемой.

Если проект содержит большие открытые пространства, протяжённые участки стен, нестандартные проёмы или сложную форму здания, взаимная работа конструкций приобретает ещё большее значение.

Внешняя простота одноэтажного дома не гарантирует простоты его несущей схемы. Панорамное остекление, отсутствие части внутренних стен или необычная планировка могут существенно влиять на то, как должна быть организована верхняя часть коробки.

Холодный чердак или утеплённая крыша

Конструкция крыши зависит и от того, где проходит тепловая граница здания.

При холодном чердаке теплоизоляционный слой обычно связан с перекрытием верхнего этажа. Чердачное пространство остаётся вне отапливаемой части дома.

При мансарде или другом варианте тёплого подкровельного пространства тепловой контур проходит по скатам и связанным с ними участкам.

Эти схемы нельзя оценивать только по количеству утеплителя. Они различаются расположением слоёв и характером движения тепла и влаги.

Что должно быть понятно из проекта

Полезно проверить, можно ли по документации проследить непрерывность тепловой оболочки здания. Особое внимание требуется участкам:

• возле наружных стен;
• у карнизной зоны;
• в местах пересечения конструктивных элементов;
• около слуховых и мансардных окон, если они предусмотрены;
• на переходах между вертикальными и наклонными поверхностями.

Разрыв теплоизоляционного слоя способен стать причиной локального охлаждения конструкций, даже если основная площадь крыши утеплена достаточно хорошо.

Влага внутри кровельной конструкции

Крыша защищает дом от атмосферных осадков, но наружная вода — лишь одна сторона вопроса. Внутри здания постоянно присутствует водяной пар. Его движение через ограждающие конструкции должно учитываться при разработке кровельного пирога.

Ошибки в расположении или непрерывности функциональных слоёв могут привести к накоплению влаги там, где она плохо высыхает.

Это способно вызвать:

• увлажнение теплоизоляции;
• ухудшение её свойств;
• появление сырости;
• повреждение деревянных элементов;
• образование плесени на внутренних поверхностях;
• сокращение срока службы отделочных и конструктивных материалов.

Проект должен показывать не просто набор слоёв, а логичную систему управления влагой.

Вентиляция кровельной конструкции

Для многих типов крыш важную роль играет движение воздуха в предусмотренных для этого пространствах.

Вентиляция кровли не должна рассматриваться как несколько произвольно оставленных отверстий. Для её работы имеет значение возможность движения воздуха по всей предусмотренной траектории.

Особенно внимательно следует рассматривать сложные участки: ендовы, переломы скатов, мансардные окна, выступающие объёмы и другие элементы, способные нарушать непрерывность вентиляционных каналов.

Если на простом прямом скате путь воздуха легко представить, то на сложной крыше одного общего принципа может быть недостаточно. Такие места нуждаются в отдельной проектной проработке.

Что проверить в комплекте проектной документации

Красивой визуализации фасада недостаточно для оценки крыши. Архитектурное изображение показывает форму, но почти ничего не говорит о работе конструкции.

Полноценный проект позволяет получить представление как минимум о геометрии крыши, её несущей схеме и основных узлах.

При предварительном изучении документов полезно проверить наличие информации о следующих вещах:

• форме и основных размерах крыши;
• расположении несущих элементов;
• местах опирания;
• взаимодействии крыши с наружными и внутренними стенами;
• составе кровельной конструкции;
• утеплении;
• защите от влаги;
• вентиляции;
• сложных примыканиях;
• водоотведении.

Если существенная часть этих решений отсутствует, строителям придётся самостоятельно определять их на объекте.

Какие места заслуживают повышенного внимания

Наиболее уязвимыми часто становятся не большие ровные поверхности, а переходы между разными элементами.

Сопряжение крыши со стенами

Именно здесь конструкция крыши встречается с газобетонной коробкой. В этом месте одновременно решаются задачи передачи нагрузок, геометрического соединения элементов и обеспечения непрерывности ограждающей конструкции.

Карнизная зона

У карниза сходятся несколько функциональных систем: кровельное покрытие, элементы несущей конструкции, утепление, вентиляция, защита фасада от воды и водосток.

Ошибки здесь могут проявляться не сразу. Иногда проблема становится заметной только после нескольких сезонов эксплуатации.

Ендовы и примыкания

Внутренние углы крыши принимают значительное количество стекающей воды. Примыкания появляются около выступающих элементов и мест изменения геометрии.

Чем больше таких участков, тем выше требования к качеству проекта и исполнения.

Типичные ошибки при выборе решения для крыши

Часть проблем появляется ещё до начала строительных работ, когда конструкцию выбирают преимущественно по внешнему виду.

Распространённая ошибка — сначала утвердить архитектурную форму, а затем пытаться приспособить к ней несущую схему. Архитектура и конструкция должны разрабатываться согласованно.

Не менее рискованно воспринимать газобетонную коробку как обычное универсальное основание, на которое можно установить практически любую крышу без дополнительной проверки.

Сомнения вызывает и чрезмерное упрощение проекта, когда в нём подробно показан внешний вид дома, но отсутствуют решения ответственных конструктивных узлов.

К характерным ошибкам относятся:

• оценка крыши только по кровельному покрытию;
• игнорирование общей массы конструкции;
• отсутствие ясной схемы передачи нагрузок;
• несогласованность расположения опор и несущих стен;
• чрезмерное усложнение геометрии без конструктивной необходимости;
• недостаточная проработка теплоизоляционного контура;
• отсутствие ясного решения вентиляции сложных участков;
• перенос значительной части проектных решений непосредственно на стройку.

Почему изменения крыши во время строительства опасны

Пожелание поднять конёк, сделать дополнительную мансарду, увеличить свес, убрать стойку или изменить форму ската может казаться локальным изменением. На практике оно способно затронуть работу всей конструкции.

Изменение геометрии влияет на длину и расположение элементов. Перенос опоры меняет путь нагрузки. Добавление тяжёлых слоёв увеличивает воздействие на несущую систему. Появление нового окна или выступа нарушает первоначально запроектированную схему отдельных участков.

Изменения, затрагивающие несущую систему, должны оцениваться как изменение проекта, а не как обычная строительная корректировка.

Как разговаривать с проектировщиком о крыше

Владельцу дома необязательно разбираться в профессиональных расчётных методиках, чтобы задавать содержательные вопросы.

Полезно выяснить:

• на какие элементы дома опирается крыша;
• где находятся наиболее нагруженные участки;
• как конструкция передаёт усилия на стены;
• предусмотрены ли горизонтальные воздействия;
• какие элементы обеспечивают пространственную жёсткость;
• где проходит тепловой контур;
• как организовано удаление влаги из конструкции;
• какие узлы считаются наиболее ответственными;
• какие изменения крыши нельзя вносить без пересмотра конструктивной части проекта.

Хороший проект позволяет получить конкретные ответы на эти вопросы.

Простая крыша не всегда означает примитивную

Стремление уменьшить количество сложных узлов часто оправдано, но простота формы сама по себе не заменяет расчёт и проектирование.

Даже обычная двускатная крыша должна быть согласована с расположением стен, пролётами, перекрытиями и архитектурой здания. Ошибки в простой конструкции могут оказаться столь же серьёзными, как и в сложной.

Разница заключается в количестве потенциально проблемных зон. Чем меньше пересечений, примыканий и изменений геометрии, тем проще контролировать конструкцию, теплоизоляцию и защиту от воды.

Что отличает продуманный проект крыши

Качественно разработанную крышу можно узнать не по эффектному силуэту и не по дорогим материалам. Её признаки гораздо практичнее.

У конструкции понятна передача нагрузок. Стропильная система согласована с коробкой здания. Ответственные места детализированы. Тепловой контур прослеживается без необъяснимых разрывов. Для влаги предусмотрены понятные пути защиты и удаления. Архитектурные элементы не вступают в конфликт с конструктивной логикой.

Для дома из газобетона особенно важна согласованность всех этих решений. Свойства стенового материала не требуют какого-то единственного типа крыши, но заставляют внимательно относиться к опиранию, распределению усилий и пространственной работе здания.

Итог

Проект крыши дома из газобетона стоит оценивать как часть общей несущей и ограждающей системы здания. Форма скатов и вид кровельного покрытия дают лишь небольшую часть необходимой информации.

Главные вопросы связаны с тем, как крыша опирается на коробку, куда передаются нагрузки, насколько согласованы стропильная система и расположение несущих элементов, как устроены теплоизоляция и защита от влаги, а также насколько подробно разработаны сложные узлы.

Чем яснее эти решения отражены в проекте до начала строительства, тем меньше важных технических вопросов приходится решать непосредственно на площадке. Для газобетонного дома это особенно существенно: надёжность крыши определяется не только качеством самой кровли, но и тем, насколько грамотно она взаимодействует со всей конструкцией здания.
