Как форма вальмовой крыши влияет на работу водостока

Вальмовая крыша отличается от обычной двускатной не только внешним видом. У нее четыре наклонные плоскости, вода поступает к карнизам по всему периметру, а желоба проходят через несколько углов. Из-за этого водосточная система работает в иных условиях: поток распределяется между разными участками, в местах соединения желобов меняет направление, а отдельные воронки могут принимать воду сразу с нескольких скатов.

Для надежного отвода осадков недостаточно воспринимать водосток как набор желобов и труб по краю кровли. Важны сама геометрия крыши, размеры и уклоны скатов, расположение водоприемных участков, конфигурация карнизов, состояние угловых соединений и дальнейший отвод воды от здания. Особенности вальмовой конструкции делают эти факторы особенно заметными.

Чем вальмовая крыша отличается с точки зрения отвода воды

У классической двускатной крыши основная масса воды направляется к двум длинным карнизам. Торцевые стены под фронтонами обычно не имеют скатов, поэтому водосбор сосредоточен на двух сторонах здания.

У вальмовой крыши вместо фронтонов расположены дополнительные скаты — вальмы. Осадки стекают со всех четырех сторон. Желоба, соответственно, часто образуют замкнутый или почти замкнутый контур вокруг дома.

Такая схема имеет несколько характерных особенностей:

• увеличивается протяженность водосборной линии;
• появляются наружные углы желобов;
• вода может переходить из одного участка системы в другой;
• нагрузка на разные водоприемные точки распределяется неравномерно;
• состояние одного углового участка способно влиять на работу соседних частей водостока;
• снег и лед воздействуют на желоба практически по всему периметру здания.

Само наличие четырех скатов не означает, что водосточная система обязательно будет сложной или проблемной. Однако ее работа сильнее зависит от того, насколько правильно учтено движение воды по всей кровле.

Как вода движется по скатам

Дождевая вода не распределяется по вальмовой крыше совершенно равномерно. Ее движение определяется геометрией каждой плоскости.

На крупных трапециевидных скатах образуется более протяженная зона стока. Треугольные вальмы могут иметь меньшую площадь, но они направляют воду к другим участкам карниза. При косом дожде распределение дополнительно меняется под действием ветра.

Имеют значение:

• площадь каждого ската;
• его угол наклона;
• длина пути воды от верхней части кровли к карнизу;
• форма карнизного свеса;
• наличие элементов, изменяющих направление потока;
• интенсивность осадков.

Особое внимание привлекают линии, в которых геометрия крыши направляет воду к сравнительно небольшому участку карниза. Именно там локальная нагрузка на желоб может оказаться заметно выше, чем на соседних отрезках.

Почему площадь крыши — не единственный фактор

Иногда водосток оценивают только по общей площади кровли. Для понимания работы вальмовой системы этого недостаточно.

Две крыши одинаковой площади могут иметь разную форму, разные пропорции скатов и различное расположение точек отвода. В одном случае вода относительно равномерно распределяется по периметру, в другом значительная часть потока направляется к ограниченному количеству участков.

Поэтому при оценке системы рассматривают не только количество воды, попадающей на крышу в целом, но и путь, который эта вода проходит до водосточной трубы.

Почему углы водостока особенно важны

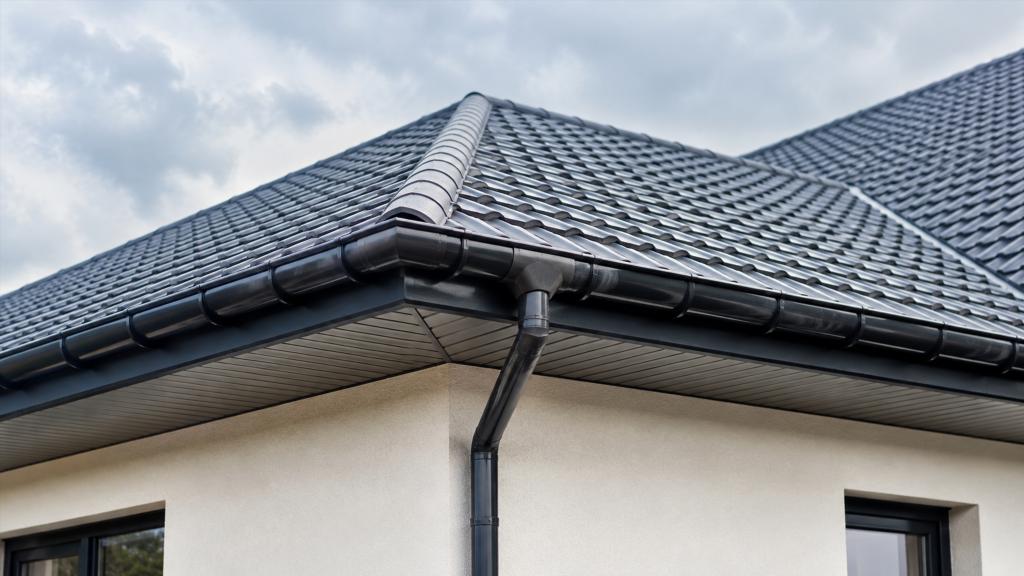

На вальмовой крыше желоба нередко огибают несколько углов здания. Эти места отличаются от прямых участков тем, что поток воды должен изменить направление.

На длинном прямом желобе движение воды сравнительно предсказуемо. В угловой зоне картина сложнее: поток может замедляться, завихряться и перераспределяться между соседними отрезками.

Углы также увеличивают количество соединений. Каждое такое соединение испытывает сезонные температурные изменения, воздействие воды, загрязнений, снега и льда.

Характерные проблемы угловых участков:

• локальные переливы во время сильного дождя;
• скопление листьев и мелкого мусора;
• нарушение герметичности соединений;
• деформация элементов;
• затрудненное прохождение воды при частичном засоре;
• образование наледи в холодный период.

При осмотре водостока угловые зоны заслуживают не меньшего внимания, чем воронки и трубы.

Как распределяются водосточные трубы

Водосточные трубы принимают воду из желобов и направляют ее вниз. На вальмовой крыше вопрос их расположения связан с распределением нагрузки по всему периметру.

Нежелательна ситуация, когда значительный объем воды должен пройти по длинной цепочке желобов через несколько углов, прежде чем достигнет точки отвода. Чем сложнее путь потока, тем заметнее влияние локальных засоров, деформаций и недостаточной пропускной способности отдельных участков.

При общей оценке размещения труб учитывают:

• какие скаты передают воду конкретному участку желоба;
• насколько длинным получается путь до водоприемной точки;
• присутствуют ли на этом пути угловые элементы;
• где находятся участки с наиболее интенсивным поступлением воды;
• как организован дальнейший отвод воды от фасада и основания дома;
• насколько доступными остаются элементы для осмотра и обслуживания.

Количество и размещение водосточных труб нельзя корректно определять только по внешней симметрии здания. Симметричная крыша может иметь различную фактическую нагрузку на стороны из-за конфигурации скатов, преобладающего направления осадков и особенностей самой системы.

Что влияет на пропускную способность водостока

Способность системы принимать и отводить воду зависит от совокупности ее характеристик. Если один участок становится ограничивающим, увеличение возможностей остальных элементов не всегда устраняет проблему.

Значение имеют размер желобов, характеристики воронок и труб, количество точек отвода, длина отдельных ветвей, состояние соединений и загрязненность системы.

Длина желобов

Чем длиннее путь до водосточной трубы, тем больший объем воды может собираться по мере движения вдоль карниза.

Для вальмовой крыши это особенно существенно, поскольку система способна продолжаться за углом здания. Один визуально непрерывный контур при этом фактически состоит из нескольких участков с различной водной нагрузкой.

Количество углов

Поворот желоба не обязательно становится проблемой сам по себе. Сложности возникают при сочетании нескольких факторов: большого потока, загрязнения, деформации, неблагоприятной геометрии и длинного пути до точки отвода.

По этой причине простой подсчет общей длины желоба дает неполное представление о работе системы.

Состояние воронок

Воронка является переходным участком между горизонтальной и вертикальной частью водостока. Если проход частично закрыт листьями, хвоей или другим мусором, вода начинает задерживаться в желобе.

На прямом участке результатом может стать локальный перелив. В системе, объединяющей несколько сторон вальмовой крыши, подпор воды иногда проявляется и на соседних участках.

Что происходит во время сильного дождя

Небольшие осадки редко выявляют недостатки водосточной системы. Вода поступает медленно, поэтому даже неидеальный водосток может внешне работать нормально.

Сильный дождь создает другую нагрузку. За короткое время по скатам проходит значительный объем воды. Именно тогда становятся заметны слабые места.

На проблемы могут указывать:

• вода переливается через наружный край желоба;
• интенсивный перелив возникает около угла;
• одна водосточная труба работает значительно активнее соседних;
• вода скапливается в отдельном участке желоба;
• струи появляются около соединений;
• вода попадает на фасад или цоколь;
• после окончания дождя в части желоба долго остается вода.

Однократное появление такого признака еще не объясняет его причину. Например, перелив может быть связан как с недостаточной пропускной способностью участка, так и с засором, деформацией или нарушением положения элементов.

Снег и лед на вальмовой крыше

Водосток работает не только во время дождя. В регионах со снежной зимой на него воздействуют снеговые массы, талая вода и лед.

У вальмовой крыши карниз проходит практически по всему периметру. Соответственно, потенциальное воздействие снега распространяется на большое количество участков водосточной системы.

Особенности зависят от формы кровли, ее покрытия, уклона, прогрева отдельных зон и характера накопления снега.

Неравномерное таяние

Разные скаты могут получать неодинаковое количество солнечного тепла. Один участок кровли уже активно отдает талую воду, тогда как соседний остается покрыт снегом.

При отрицательной температуре вода способна повторно замерзать в более холодных участках системы. Наиболее чувствительными оказываются места, где вода задерживается или меняет направление.

Воздействие сходящего снега

Движущаяся снежная масса создает механическую нагрузку. Она отличается от обычной нагрузки дождевой воды и способна воздействовать на желоба и крепления.

Риск зависит от характеристик самой кровли и условий эксплуатации. Признаками возникших проблем становятся изменение положения желоба, нарушение стыков, трещины, появление зазоров и заметная деформация элементов.

Как материал водостока влияет на эксплуатацию

Для частных домов применяют металлические и полимерные водосточные системы. У каждого варианта есть эксплуатационные особенности, но форма крыши не делает какой-либо материал автоматически предпочтительным.

Металлические системы

Металлические элементы обладают достаточной жесткостью и широко применяются на крышах различной конфигурации. При эксплуатации важно состояние защитного покрытия, соединений и участков, подвергающихся механическому воздействию.

Повреждения покрытия могут снижать долговечность металла. Деформированные углы и соединения способны нарушать нормальное движение воды.

Полимерные системы

Полимерные желоба не подвержены коррозии в том же смысле, что металлические, и могут хорошо работать при корректной конфигурации системы.

Для них существенны температурные изменения размеров материала и правильная работа соединительных элементов. Особенно это заметно на длинных контурах с большим количеством поворотов.

При сравнении материалов оценивают не отдельное свойство, а весь комплекс условий: климат, конфигурацию крыши, механические нагрузки, обслуживание и совместимость элементов системы.

Почему засор на вальмовой крыше может проявляться необычно

Листья, хвоя, небольшие ветки и другой мусор попадают в любой наружный водосток. Однако замкнутый или протяженный контур вальмовой крыши иногда усложняет поиск проблемного места.

Перелив не обязательно возникает непосредственно над засором. Вода может заполнить соседний участок и выйти через край там, где геометрия желоба способствует переливу.

Особенно чувствительны:

• воронки;
• угловые элементы;
• соединения нескольких участков;
• зоны рядом с деревьями;
• места с заметной деформацией желоба.

Состояние всей ветви полезнее оценивать как единую систему, а не рассматривать только точку, в которой появилась вода.

Водосток и защита фасада

Задача водосточной системы не заканчивается в момент, когда вода попадает в трубу. Важно, куда она направляется после выхода из вертикального участка.

Если значительный объем воды регулярно оказывается рядом со стеной, он может увлажнять цоколь, загрязнять фасад и создавать неблагоприятные условия около основания здания.

На вальмовой крыше вода собирается со всех четырех сторон, поэтому неудачная организация дальнейшего отвода способна создавать несколько зон постоянного увлажнения вокруг дома.

При общей оценке обращают внимание на связь водостока с:

• поверхностным отводом воды;
• отмосткой;
• рельефом участка;
• ливневой системой, если она предусмотрена;
• местами сброса воды;
• состоянием грунта возле здания.

Хорошо работающий желоб не решает проблему, если вода после прохождения трубы сразу возвращается к фундаменту.

Какие признаки говорят о проблемах

Для обнаружения многих неисправностей не требуется ждать серьезного повреждения фасада или элементов кровли. Изменения часто проявляются раньше.

Насторожить могут повторяющиеся переливы в одном месте, следы воды на стенах, подтеки возле соединений, длительно стоящая вода, заметное провисание желоба, разошедшиеся стыки и необычно слабый поток из трубы во время интенсивного дождя.

Стоит учитывать и косвенные признаки. Например, большое количество воды выходит из одной трубы, тогда как расположенная рядом почти не работает. Такое различие иногда связано с реальным распределением потока, но также может указывать на нарушение работы одного из участков.

Почему лучше наблюдать систему во время дождя

Сухой водосток позволяет увидеть трещины, загрязнение и деформации, но не показывает реальное движение воды.

Во время осадков становятся заметны места перелива, задержки потока и нетипичного распределения нагрузки. Наблюдение помогает понять, относится ли проблема только к одному элементу или затрагивает несколько связанных участков.

Рискованные работы на высоте во время дождя проводить не следует. Для первичной оценки достаточно наблюдения с безопасного места.

Распространенные ошибки в представлении о водостоке вальмовой крыши

Одна из частых ошибок — считать, что система по четырем сторонам работает как четыре независимых водостока. Если желоба соединены угловыми элементами, движение воды на соседних участках может быть взаимосвязано.

Не менее распространено мнение, что одинаковая длина карнизов означает одинаковую нагрузку. Площадь и форма скатов могут различаться, поэтому объем поступающей воды тоже отличается.

Еще одна ошибка — оценивать только вертикальные трубы. Даже достаточная пропускная способность трубы не компенсирует проблемный угловой элемент, засоренную воронку или участок желоба, где вода регулярно переливается через край.

Также не стоит рассматривать отвод воды отдельно от состояния крыши. Изменение геометрии карниза, деформация кровельных элементов, снеговые нагрузки и особенности стока со скатов способны менять условия работы всей системы.

Что учитывать при оценке водосточной системы

Для понимания состояния водостока вальмовой крыши полезно рассматривать несколько взаимосвязанных вопросов:

• со всех ли скатов вода нормально попадает в желоба;
• существуют ли участки регулярного перелива;
• как поток проходит наружные углы;
• равномерно ли используются водосточные трубы;
• нет ли заметных деформаций и нарушений соединений;
• задерживается ли вода после окончания осадков;
• возникают ли зимой участки выраженного обледенения;
• куда поступает вода после выхода из труб;
• не появляются ли следы постоянного увлажнения фасада и основания дома.

Такой подход дает более полную картину, чем проверка отдельных элементов по очереди.

Когда требуется профессиональная оценка

Некоторые нарушения хорошо заметны визуально, однако их причина не всегда определяется по внешнему признаку. Регулярный перелив может быть связан с несколькими факторами сразу: конфигурацией крыши, недостаточной пропускной способностью участка, положением желоба, состоянием воронки или особенностями дальнейшего отвода воды.

Профессиональная проверка особенно полезна, если наблюдаются систематические переливы при сильных осадках, неоднократные повреждения углов, выраженные деформации после зимы, увлажнение фасада или необходимость существенного изменения существующего водостока.

При обсуждении системы со специалистом имеет смысл уточнять не только характеристики отдельных желобов и труб, но и распределение воды между скатами, работу угловых участков, нагрузку на водоприемные точки и способ отвода воды от здания.

Водосток вальмовой крыши нужно рассматривать как единую систему

Главная особенность вальмовой крыши заключается в том, что вода поступает к карнизам со всех сторон здания. Из-за этого водосток становится протяженной системой, в которой прямые участки, углы, воронки и трубы взаимодействуют между собой.

На надежность отвода воды влияют геометрия скатов, длина пути до водосточных труб, количество поворотов, состояние соединений, загрязнение, снеговые нагрузки и организация сброса воды возле дома. Проблема в одном элементе может проявляться на соседнем участке, поэтому оценивать водосток только по отдельным трубам или желобам недостаточно.

Исправная система спокойно принимает воду со всех скатов, не допускает устойчивых переливов, не направляет поток на фасад и обеспечивает дальнейший отвод осадков от здания. Для вальмовой крыши именно согласованная работа всего контура важнее, чем характеристики любого отдельно взятого элемента.
