Изоляция проводов в стене: типичные ошибки, риски и признаки проблем

Проводка, скрытая под штукатуркой, облицовкой или другими отделочными материалами, годами остается вне поля зрения. Пока электрическая система работает без заметных сбоев, состояние изоляции редко привлекает внимание. Однако именно изоляционный слой отделяет токопроводящую часть кабеля от строительных конструкций, металлических элементов и других проводников. Его повреждение способно превратить обычный участок скрытой проводки в источник нагрева, коротких замыканий и других неисправностей.

Изоляция проводов в стене — это не просто наружная оболочка, которую достаточно закрыть отделкой. На ее состояние влияют механические нагрузки, температура, влажность, качество соединений, возраст кабеля и условия, в которых он находится. Ошибки, допущенные во время ремонта или последующих работ со стенами, иногда проявляются не сразу. Проводка может долго сохранять работоспособность, хотя ее запас надежности уже уменьшился.

Понимание характерных проблем помогает вовремя заметить опасные признаки, аккуратнее относиться к скрытым коммуникациям и понимать, когда состояние проводки должен оценивать электрик.

Зачем проводам в стене нужна надежная изоляция

Токопроводящие жилы рассчитаны на работу только при условии, что они надежно отделены друг от друга и от окружающих конструкций. Эту функцию выполняют изоляционные материалы кабеля.

Наружная оболочка и изоляция отдельных жил решают несколько задач:

• предотвращают непосредственный контакт проводников между собой;
• отделяют токопроводящие части от строительных конструкций;
• защищают жилы от части механических воздействий;
• уменьшают вероятность воздействия влаги и загрязнений;
• помогают кабелю сохранять заданные электрические свойства в течение срока эксплуатации.

У скрытой проводки есть особенность: после завершения отделочных работ значительная часть трассы становится недоступной для обычного визуального осмотра. Поверхностный дефект, который у открытого кабеля было бы легко обнаружить, внутри стены может оставаться незаметным.

Это повышает значение первоначального состояния кабеля и аккуратности всех работ, выполняемых рядом с ним.

Чем опасно повреждение изоляции

Небольшой дефект оболочки далеко не всегда приводит к немедленному отключению электричества. Именно отсроченное проявление делает некоторые повреждения особенно неприятными.

Нарушение изоляционного слоя может сопровождаться несколькими сценариями.

Контакт между проводниками

Если поврежденные токопроводящие части получают возможность соприкоснуться, возникает электрическая неисправность. Ее характер зависит от места повреждения и состояния самой линии.

Иногда проблема проявляется сразу. В других случаях контакт возникает периодически — например, при изменении температуры, небольшом перемещении конструкций или механическом воздействии.

Локальный нагрев

Повреждение кабеля может быть связано не только с оголением жилы. Сильное сдавливание, перегиб, поврежденное соединение или другой дефект способен создавать участок с неблагоприятным тепловым режимом.

Скрытое расположение осложняет обнаружение такого участка. Отделочный слой скрывает кабель, поэтому по внешнему виду стены невозможно надежно судить о его состоянии.

Утечка электрического тока

При ухудшении изоляционных свойств возможны токи утечки. Человек может долго не замечать таких изменений, особенно если они не сопровождаются очевидным отключением линии.

Причина при этом может находиться внутри стены, распределительной коробки, установленного оборудования или в другом участке электрической системы. Без диагностики нельзя уверенно определить источник проблемы.

Какие ошибки чаще всего связаны с изоляцией скрытой проводки

Проблемы с проводами внутри стены возникают не только из-за старения материалов. Значительная часть повреждений связана с механическими воздействиями и особенностями ремонтных работ.

Повреждение оболочки во время строительства и отделки

Кабель может пострадать еще до того, как окажется окончательно скрыт.

Риск создают:

• острые края строительных элементов;
• неаккуратное перемещение материалов;
• сильное сдавливание;
• перегибы;
• удар инструментом;
• последующее сверление или крепление предметов к стене.

Наружная оболочка иногда выглядит незначительно поврежденной, хотя воздействие могло затронуть и внутренние слои.

Особенно нежелательна ситуация, когда дефект просто скрывают отделочным материалом без оценки состояния кабеля. После окончания ремонта доступ к проблемному месту значительно усложняется.

Попытка скрыть поврежденный участок без проверки

Если оболочка кабеля уже имеет порез, сильную вмятину, следы перегрева или другие повреждения, внешний вид дефекта не дает полной информации о состоянии внутренних жил.

Косметическое закрытие видимого места не подтверждает восстановление электрических свойств кабеля.

В таких случаях важна оценка самого повреждения. Электрик учитывает его характер, расположение, состояние жил и другие обстоятельства, которые невозможно достоверно определить только по фотографии или краткому описанию.

Соединения, оказавшиеся недоступными после отделки

Отдельная группа проблем связана не с изоляцией целого кабеля, а с местами соединений.

Соединительный участок испытывает другие нагрузки, чем непрерывный проводник. Если такое место выполнено ненадежно, возможны нагрев и постепенное ухудшение состояния прилегающих изоляционных материалов.

Закрытие потенциально проблемного соединения внутри конструкции затрудняет последующую диагностику. Человек видит только последствия неисправности, тогда как сам источник остается скрытым.

Механическое натяжение кабеля

Провод не должен восприниматься как веревка, которую можно сильно натянуть между двумя точками. Постоянное механическое усилие создает нагрузку на оболочку, жилы и места соединений.

Особенно нежелательны нагрузки возле изгибов и мест подключения. Со временем они могут способствовать появлению дефектов, которые снаружи не были заметны сразу после ремонта.

Сильное сдавливание

Кабель, оказавшийся зажатым конструкциями или крепежными элементами, может получить внутреннее повреждение без полного разрушения наружной оболочки.

Поэтому отсутствие видимого пореза еще не означает, что проводник гарантированно сохранил первоначальные свойства.

Глубокая вмятина, деформация или след сильного механического воздействия требуют внимания до того, как участок будет закрыт.

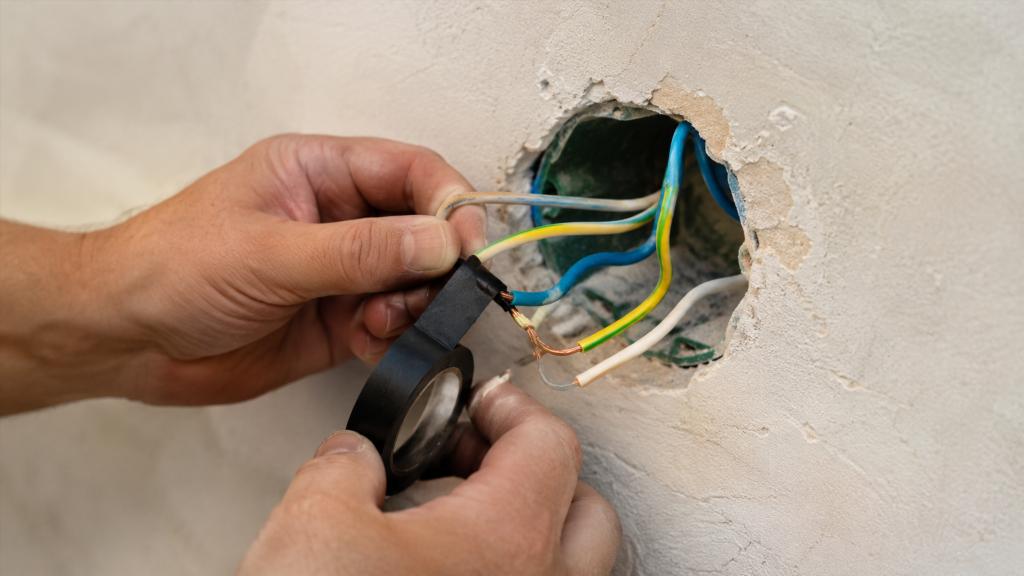

Почему обычная изоляционная лента не решает любую проблему

Изоляционная лента хорошо знакома даже людям, которые никогда профессионально не занимались электромонтажом. Из-за этого ее иногда воспринимают как универсальный способ исправить любое повреждение провода.

Такой подход слишком упрощает ситуацию.

Материалы для электрической изоляции имеют определенное назначение и условия применения. Возможность использовать конкретное решение зависит от того, что именно повреждено: наружная оболочка, изоляция жил, соединение или сам проводник.

Если кабель серьезно деформирован, имеет признаки перегрева или поврежденную жилу, восстановление только наружного покрытия не устраняет внутренний дефект.

Также нельзя оценивать результат исключительно по внешнему виду. Аккуратно закрытый участок может выглядеть исправным, но состояние токопроводящей части при этом останется неизвестным.

Изоляция жил и наружная оболочка — не одно и то же

У многих кабелей конструкция состоит из нескольких уровней защиты. Отдельные проводники имеют собственную изоляцию, а снаружи весь комплект закрывается общей оболочкой.

Повреждения этих слоев различаются по степени риска.

Если пострадала только внешняя оболочка, внутренние изолированные жилы могут оставаться визуально целыми. Но даже такая ситуация требует оценки характера повреждения.

Если нарушена изоляция самой жилы, потенциальный риск выше, поскольку уменьшается барьер непосредственно вокруг токопроводящей части.

При сильном механическом воздействии возможно одновременное повреждение нескольких элементов:

• наружной оболочки;
• изоляции отдельных жил;
• металлического проводника;
• расположенных рядом соединений.

По одному внешнему признаку невозможно во всех случаях определить глубину дефекта.

Что происходит с изоляцией при перегреве

Изоляционные материалы рассчитаны на определенные условия эксплуатации. Продолжительное воздействие повышенной температуры ускоряет их старение и способно изменять свойства материала.

Внешними признаками неблагоприятного теплового воздействия могут быть:

• изменение цвета оболочки;
• потемнение отдельных участков;
• деформация;
• размягчение или необычная хрупкость материала;
• характерный запах возле электрического оборудования;
• следы нагрева в местах соединений.

Такие признаки нельзя рассматривать как обычный косметический дефект.

Перегрев часто является следствием другой проблемы. Простая замена или закрытие поврежденного изоляционного слоя без выяснения причины не устраняет источник повышенной температуры.

Старение скрытой проводки

Изоляционные материалы не сохраняют свойства бесконечно. На их состояние постепенно влияют температура, механические нагрузки, условия окружающей среды и особенности эксплуатации электрической сети.

Возраст проводки сам по себе не позволяет точно определить ее состояние. Две системы одного периода эксплуатации могут заметно различаться по сохранности.

На оценку влияют:

• тип и состояние кабелей;
• качество первоначального монтажа;
• наличие прежних повреждений;
• состояние соединений;
• история ремонтов;
• условия эксплуатации;
• фактические нагрузки;
• воздействие влаги и температуры.

Поэтому решение о дальнейшем использовании старой проводки нельзя основывать только на том, что она пока работает.

Как ремонт стен может повредить проводку

После завершения электромонтажных работ скрытая проводка продолжает подвергаться риску во время эксплуатации помещения. Один из наиболее распространенных сценариев связан со сверлением стен.

Владельцу помещения может быть неизвестно точное расположение кабельных трасс. При установке полки, шкафа, телевизора, зеркала или другого предмета инструмент способен попасть в скрытый кабель.

Последствия бывают разными: от мгновенного отключения до частичного повреждения оболочки или жилы.

Опасность частичного повреждения состоит в том, что система иногда продолжает работать. Человек может решить, что кабель не задет, хотя внутри конструкции появился дефект.

При подозрении на контакт инструмента со скрытой проводкой состояние участка требует профессиональной оценки, даже если свет и розетки продолжают работать.

Влага и состояние изоляции

Стена не всегда остается полностью сухой. Возможны протечки, конденсат, повреждения труб, намокание отделки и другие ситуации.

Современные кабельные оболочки обеспечивают определенную защиту от внешней среды, однако наличие влаги рядом с электрическими соединениями или поврежденной изоляцией создает дополнительные риски.

Особого внимания требуют ситуации, когда одновременно наблюдаются:

• следы протечки;
• поврежденная отделка;
• неисправности электрических устройств;
• срабатывания защитных устройств;
• необычный запах;
• следы нагрева.

Пытаться определить безопасность скрытой линии только после высыхания поверхности стены недостаточно. Внешняя сухость отделки не показывает состояние кабеля и соединений внутри конструкции.

Какие признаки могут указывать на проблему со скрытой проводкой

Нарушение изоляции не имеет одного универсального внешнего симптома. Похожие признаки способны возникать при разных неисправностях электрической системы.

Насторожить должны повторяющиеся или необычные явления:

• периодическое отключение защитных устройств;
• запах нагретого пластика или другой непривычный запах возле электрических точек;
• заметный нагрев розетки, выключателя или другого элемента;
• потемнение или деформация электрической фурнитуры;
• нестабильная работа части сети;
• потрескивание или другие необычные звуки;
• неисправность, возникшая после сверления, штробления или другого воздействия на стену;
• видимые следы повреждения кабеля во время ремонта.

Эти признаки не позволяют самостоятельно установить точный диагноз. Они показывают, что участок электрической системы нуждается в проверке.

Почему визуального осмотра бывает недостаточно

У скрытой проводки большая часть трассы недоступна для непосредственного наблюдения. Даже открытый небольшой участок не всегда показывает состояние кабеля целиком.

Изоляция может выглядеть нормальной с одной стороны и иметь повреждение с другой. Проблема также может находиться не в том месте, где проявляется внешний симптом.

Например, нагрев электрической точки способен быть связан с соединением, расположенным глубже, а нестабильность работы линии — с другим участком цепи.

Профессиональная диагностика отличается от обычного осмотра тем, что оценивает электрические характеристики системы, а не только внешний вид материалов.

Почему нельзя просто закрыть подозрительный участок штукатуркой

Во время ремонта возникает желание быстрее убрать проводку под отделку, особенно если дефект кажется небольшим. После закрытия стены проблема становится значительно менее доступной.

Если повреждение обнаружено до финишной отделки, это наиболее удобный момент для его оценки. После нанесения штукатурки, установки панелей или другой облицовки поиск и устранение дефекта может потребовать повторного вскрытия конструкции.

Под отделку не следует намеренно прятать участок, состояние которого вызывает сомнения.

К тревожным признакам относятся заметные порезы оболочки, сильные вмятины, следы оплавления, поврежденные жилы и подозрительные соединения.

Чем защита кабеля отличается от ремонта его изоляции

Эти понятия часто смешивают.

Защита кабеля связана с условиями его размещения и снижением риска внешнего повреждения. Ремонт изоляции относится к ситуации, когда дефект уже возник.

У этих задач разные причины и методы оценки.

Защита может требоваться из-за особенностей строительной конструкции, вероятности механического воздействия или условий эксплуатации. Если кабель уже поврежден, необходимо сначала определить состояние самого проводника.

Дополнительное закрытие дефектного участка строительным материалом не является восстановлением электрической изоляции.

Какие ошибки особенно опасны

Некоторые действия повышают вероятность того, что скрытая проблема сохранится внутри стены.

К ним относятся:

• закрытие явно поврежденного кабеля без оценки его состояния;
• игнорирование следов перегрева;
• попытка считать любой поверхностный ремонт полноценным восстановлением кабеля;
• оставление сомнительных соединений в труднодоступном месте;
• продолжение эксплуатации после явного механического повреждения без проверки;
• уверенность в исправности линии только потому, что электричество не отключилось;
• сокрытие известного дефекта отделочными материалами.

Общая черта таких ошибок — попытка оценить электрическую надежность только по внешнему виду или факту сохранения работоспособности.

Что полезно уточнить у электрика

При ремонте или обнаружении подозрительного участка полезнее обсуждать не способ быстро скрыть дефект, а состояние линии в целом.

Специалисту можно задать вопросы:

• затронута ли только наружная оболочка или повреждены внутренние элементы кабеля;
• есть ли признаки механического повреждения жил;
• связано ли изменение изоляции с перегревом;
• нуждается ли участок в дополнительной диагностике;
• доступно ли место соединения для последующего контроля;
• могут ли строительные конструкции создавать механическую нагрузку на кабель;
• стоит ли оценить соседние участки проводки после обнаружения дефекта;
• требуется ли проверка после случайного сверления стены возле предполагаемой трассы.

Такие вопросы помогают получить оценку конкретной ситуации, а не выбирать решение только по внешнему виду повреждения.

Что важно учитывать до закрытия стены

Этап перед окончательной отделкой особенно важен, потому что проводка еще доступна для осмотра.

Имеет смысл обращать внимание на состояние видимых кабелей, отсутствие очевидных механических повреждений, деформаций и следов перегрева. Сомнительные участки лучше оценивать до того, как они окажутся под штукатуркой или облицовкой.

Полезно также сохранять информацию о расположении скрытых коммуникаций. Она пригодится при последующей установке мебели, оборудования и декоративных элементов, когда потребуется сверлить стены.

Это не отменяет осторожности при будущих работах, но уменьшает вероятность случайного попадания инструментом в проводку.

Почему исправная проводка не должна требовать постоянных «подлаток»

Регулярное появление поврежденных участков, нагревающихся соединений или других локальных дефектов может указывать на более общую проблему.

Причиной способны быть состояние старой проводки, неудачное расположение кабелей, механические воздействия, проблемы соединений или несоответствие фактических условий эксплуатации первоначальному решению.

В такой ситуации последовательное устранение отдельных внешних дефектов не всегда дает представление о состоянии системы целиком.

Для скрытой проводки особенно важно различать косметический дефект оболочки и проблему, влияющую на электрическую надежность.

Главное об изоляции проводов внутри стены

Изоляция скрытой проводки выполняет критически важную функцию: отделяет токопроводящие части от окружающих конструкций и друг от друга. После завершения ремонта контролировать ее состояние сложнее, поэтому сомнительные участки желательно выявлять до закрытия стены.

Опасность представляют не только видимые разрывы оболочки. Внимания требуют сильные вмятины, перегрев, деформации, следы механического воздействия и ненадежные соединения. Сохранение электроснабжения после повреждения еще не подтверждает исправность кабеля.

Особенно осторожно стоит относиться к попыткам скрыть обнаруженный дефект отделкой или ограничиться внешним восстановлением оболочки без понимания состояния внутренних жил. При повреждении скрытой проводки важна не аккуратность внешнего вида, а сохранность электрической изоляции и самого проводника.

Если участок вызывает сомнения, наиболее разумная задача — установить характер повреждения до того, как кабель снова окажется недоступным внутри стены.
