Чем счётчик активной энергии отличается от счётчика реактивной энергии

Электрическая сеть передаёт энергию к освещению, бытовой технике, электродвигателям, насосам, вентиляционным установкам и другому оборудованию. При этом потребляемая электроэнергия может выполнять полезную работу или участвовать в поддержании электромагнитных процессов внутри устройств. Для раздельного учёта этих составляющих применяют счётчики активной и реактивной энергии.

Разница между ними связана не с конструкцией здания и не с количеством подключённых приборов, а с видом энергии, который фиксирует измерительное устройство. Счётчик активной энергии учитывает электроэнергию, преобразованную в свет, тепло, механическое движение и другие полезные формы. Счётчик реактивной энергии измеряет составляющую, которая периодически перемещается между сетью и оборудованием, содержащим индуктивные или ёмкостные элементы.

В жилых домах основное значение имеет активная энергия. На промышленных, коммерческих и инфраструктурных объектах может потребоваться контроль обеих составляющих, поскольку значительная реактивная нагрузка влияет на работу электросети.

Что такое активная энергия

Активная электрическая энергия расходуется на выполнение полезной работы. Она преобразуется в другие виды энергии и фактически потребляется подключённым оборудованием.

Примеры такого преобразования:

• электрическая лампа создаёт свет и выделяет тепло;
• нагревательный элемент повышает температуру воды или воздуха;
• электродвигатель приводит в движение вентилятор, насос или станок;
• электронное устройство обеспечивает работу вычислительных компонентов;
• компрессор создаёт давление в холодильном или пневматическом контуре.

Активная мощность обозначается буквой P и измеряется в ваттах или киловаттах. Активная энергия представляет собой мощность, использованную за определённое время. Её измеряют в ватт-часах и киловатт-часах.

Именно киловатт-часы обычно указаны в квитанциях за электричество. Если устройство мощностью 1 кВт непрерывно работает в течение часа, оно потребляет 1 кВт·ч активной энергии.

Счётчик активной энергии суммирует такое потребление. Он не определяет, на что именно была израсходована электроэнергия, а фиксирует общий объём активной составляющей, прошедшей через точку учёта.

Что такое реактивная энергия

Реактивная энергия связана с созданием и поддержанием электрических и магнитных полей. Она характерна для оборудования, в составе которого есть катушки, трансформаторы, конденсаторы и другие реактивные элементы.

Такая энергия не преобразуется полностью в тепло, свет или механическую работу. В течение части периода переменного тока она поступает из сети в оборудование, а затем частично возвращается обратно. Несмотря на возвратный характер, реактивная составляющая создаёт дополнительную нагрузку на кабели, трансформаторы, коммутационные аппараты и источники питания.

Реактивная мощность обозначается буквой Q. Её измеряют в варах или киловарах. Для реактивной энергии применяются единицы вар-час и киловар-час.

Заметная реактивная составляющая возникает при работе:

• асинхронных электродвигателей;
• сварочного оборудования;
• силовых трансформаторов;
• дросселей;
• электромагнитов;
• люминесцентных светильников со старыми пускорегулирующими аппаратами;
• установок с большим количеством индуктивной нагрузки;
• протяжённых кабельных линий и ёмкостного оборудования.

В бытовой технике также встречаются электродвигатели, трансформаторы и импульсные источники питания. Однако в обычном жилом учёте реактивная энергия, как правило, отдельно не оплачивается и не требует самостоятельного бытового счётчика.

Основное различие между приборами учёта

Счётчик активной энергии измеряет объём энергии, которая была преобразована в полезную работу и потери. Счётчик реактивной энергии учитывает энергообмен между сетью и реактивными элементами оборудования.

Различия можно представить в виде нескольких характеристик.

Современный электронный прибор может одновременно измерять обе составляющие. В таком случае речь идёт не о двух отдельных корпусах, а о многофункциональном счётчике с несколькими регистрами.

Почему реактивная энергия создаёт нагрузку на сеть

Для передачи активной мощности по проводам должен проходить электрический ток. При наличии реактивной составляющей ток увеличивается, хотя объём полезной работы может оставаться прежним.

Повышенный ток приводит к дополнительным последствиям:

• увеличиваются потери энергии в проводниках;
• сильнее нагреваются кабели и контакты;
• возрастает загрузка трансформаторов;
• снижается доступная пропускная способность сети;
• увеличиваются падения напряжения;
• может потребоваться оборудование большего номинала.

Предприятие с большим количеством электродвигателей способно потреблять умеренную активную мощность, но создавать значительную реактивную нагрузку. Электросетевая инфраструктура при этом должна быть рассчитана на полный ток, а не только на полезную составляющую.

По этой причине на крупных объектах реактивную энергию контролируют, а её избыточный объём стараются уменьшать с помощью средств компенсации.

Активная, реактивная и полная мощность

Для понимания работы счётчиков важно различать три вида мощности.

Активная мощность

Активная мощность характеризует скорость выполнения полезной работы. Она расходуется на вращение валов, нагрев, освещение, работу электроники и другие процессы.

Обозначение — P, единица измерения — ватт.

Реактивная мощность

Реактивная мощность участвует в формировании электрических и магнитных полей. Она не исчезает полностью внутри нагрузки, а периодически возвращается в сеть.

Обозначение — Q, единица измерения — вар.

Полная мощность

Полная мощность показывает общую электрическую нагрузку на сеть с учётом активной и реактивной составляющих. Она обозначается буквой S и измеряется в вольт-амперах.

Именно полная мощность имеет значение при оценке загрузки кабелей, трансформаторов, генераторов и источников бесперебойного питания. Оборудование должно выдерживать весь проходящий ток, включая часть, связанную с реактивным энергообменом.

Что показывает коэффициент мощности

Соотношение активной и полной мощности характеризуется коэффициентом мощности. Для синусоидальных токов и напряжений часто используется обозначение cos φ.

Значение, близкое к единице, означает, что большая часть полной мощности преобразуется в полезную активную мощность. Снижение коэффициента указывает на увеличение реактивной составляющей или на искажения формы тока.

Например, два электроприёмника могут выполнять одинаковую полезную работу, но создавать разную нагрузку на сеть. Устройство с низким коэффициентом мощности потребует большего тока. Кабели, защитные аппараты и трансформатор при этом будут загружены сильнее.

Современные электронные нагрузки могут потреблять несинусоидальный ток. В таких случаях обычное значение cos φ не всегда полностью описывает процессы в сети. Для более точной оценки используется полный коэффициент мощности, учитывающий не только фазовый сдвиг, но и гармонические искажения.

Где применяется счётчик активной энергии

Счётчики активной энергии используются практически на всех объектах, подключённых к электросети. Они устанавливаются в квартирах, частных домах, офисах, магазинах, мастерских, производственных зданиях и на объектах инфраструктуры.

Основные задачи такого прибора:

• измерение общего потребления электричества;
• разделение показаний по тарифным зонам;
• фиксация потребления в прямом и обратном направлении;
• передача данных в автоматизированную систему учёта;
• контроль мощности и параметров сети;
• хранение архивных показаний.

В бытовом электрощите обычно установлен именно счётчик активной энергии. Надпись кВт·ч на дисплее или корпусе указывает на основной измеряемый параметр.

Некоторые модели способны отображать дополнительные данные: напряжение, ток, частоту, мгновенную мощность, коэффициент мощности и события в сети. Наличие таких функций не означает, что все показанные величины используются для расчётов с потребителем.

Где учитывается реактивная энергия

Отдельный контроль реактивной энергии чаще встречается на объектах с мощным электротехническим оборудованием. К ним относятся производственные цеха, насосные станции, системы вентиляции, холодильные комплексы, торговые центры, логистические терминалы и крупные административные здания.

Необходимость такого учёта зависит от схемы электроснабжения, условий договора, категории потребителя и характеристик нагрузки. На одном объекте может применяться отдельный счётчик реактивной энергии, на другом — комбинированный электронный прибор.

Контроль позволяет определить:

• объём реактивного энергообмена;
• характер нагрузки;
• периоды наибольшей реактивной мощности;
• эффективность компенсирующих установок;
• изменения режима после подключения нового оборудования;
• соответствие фактической нагрузки расчётным параметрам сети.

Для жилой квартиры подобные измерения обычно не имеют практического значения для расчёта оплаты. В промышленной сети данные помогают оценивать техническое состояние электроснабжения и рациональность распределения нагрузки.

Индуктивная и ёмкостная реактивная энергия

Реактивная составляющая бывает индуктивной и ёмкостной.

Индуктивная составляющая

Она характерна для электродвигателей, трансформаторов, дросселей и электромагнитных устройств. Ток при такой нагрузке отстаёт по фазе от напряжения.

Большинство промышленных объектов с большим количеством двигателей имеет преимущественно индуктивный характер нагрузки.

Ёмкостная составляющая

Она возникает в конденсаторах, протяжённых кабельных линиях и некоторых электронных устройствах. Ток при ёмкостной нагрузке опережает напряжение.

Ёмкостные установки применяют для компенсации индуктивной реактивной мощности. Однако избыточная компенсация способна привести к появлению преобладающей ёмкостной составляющей. По этой причине компенсирующее оборудование должно работать в соответствии с реальной нагрузкой объекта.

Многофункциональные счётчики могут вести отдельный учёт по направлениям и квадрантам. Это позволяет различать потребление и отдачу активной энергии, а также индуктивный и ёмкостный реактивный обмен.

Может ли один счётчик измерять оба вида энергии

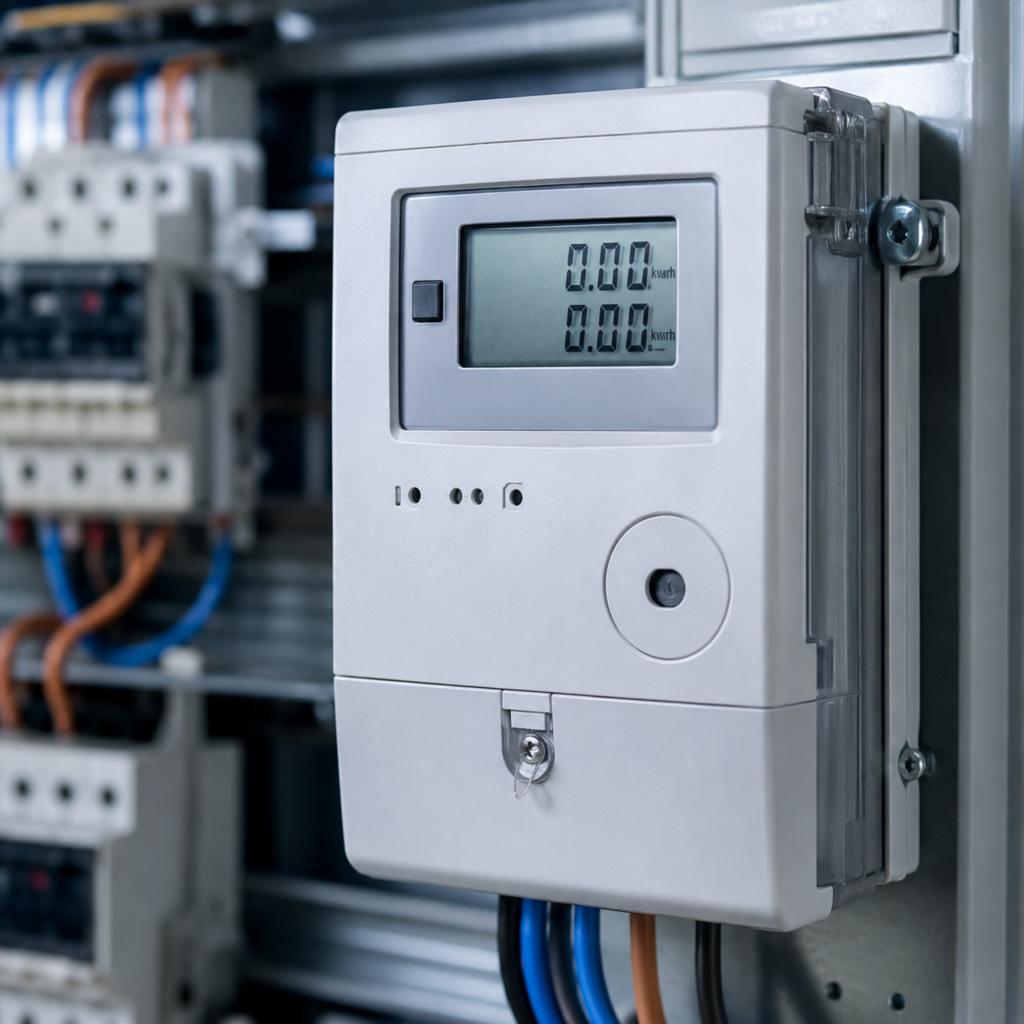

Современные электронные приборы нередко измеряют сразу несколько параметров. Один корпус может содержать регистры активной и реактивной энергии, учитывать направление потока, хранить архивы и передавать сведения дистанционно.

На дисплее значения выводятся последовательно. Для различения регистров используются буквенные обозначения, цифровые коды или символы единиц измерения.

У многофункционального прибора могут отображаться:

• активная энергия в кВт·ч;
• реактивная энергия в квар·ч;
• мгновенная активная мощность;
• мгновенная реактивная мощность;
• полная мощность;
• напряжение по фазам;
• ток по фазам;
• коэффициент мощности;
• направление потока энергии.

Наличие регистра реактивной энергии не означает, что потребитель автоматически оплачивает его показания. Расчёт зависит от категории объекта и условий энергоснабжения.

Как распознать назначение счётчика по маркировке

Основную информацию можно получить по надписям на корпусе, дисплее и в технической документации.

На счётчике активной энергии обычно присутствует обозначение кВт·ч. На приборе реактивного учёта используется квар·ч. Комбинированная модель может содержать обе единицы.

Также на корпусе указываются:

• номинальное напряжение;
• диапазон токов;
• частота сети;
• класс точности;
• количество фаз;
• передаточное число импульсного выхода;
• схема подключения;
• заводской номер;
• год выпуска.

Нельзя определять назначение прибора только по внешнему виду. Электронные модели разных типов часто имеют одинаковые корпуса и дисплеи. Точное описание измеряемых параметров содержится в паспорте и перечне регистров.

Почему в квартире обычно учитывается только активная энергия

Основная задача квартирного счётчика — определить объём электричества, фактически потреблённого бытовыми приборами. Для расчётов используется активная энергия в киловатт-часах.

Реактивные процессы присутствуют и в жилье. Они возникают в холодильниках, кондиционерах, стиральных машинах, зарядных устройствах и другой технике. Масштаб отдельной квартиры обычно невелик по сравнению с промышленными нагрузками, а влияние множества потребителей оценивается на уровне распределительной сети.

Дополнительную роль играют схемы коррекции коэффициента мощности, применяемые в современной электронике. Они уменьшают нежелательную нагрузку на сеть и помогают оборудованию соответствовать техническим требованиям.

Установка отдельного реактивного счётчика в обычной квартире не даёт бытовому потребителю самостоятельной пользы. Такой прибор не показывает, сколько электричества потрачено конкретным холодильником или кондиционером, и не заменяет измеритель мощности отдельной нагрузки.

Распространённые ошибки в понимании показаний

Активную и реактивную энергию иногда воспринимают как полезное и бесполезное потребление. Такое упрощение неточно. Реактивная составляющая необходима для работы многих электромагнитных устройств. Без неё невозможно нормальное функционирование трансформаторов и асинхронных двигателей. Проблемой становится не само её наличие, а чрезмерный объём и нерациональный режим обмена.

Встречаются и другие ошибочные представления:

• реактивный счётчик не фиксирует «утечку» электричества;
• реактивная энергия не равна потерям в проводке;
• показания в квар·ч нельзя напрямую складывать с показаниями в кВт·ч;
• наличие двигателя не означает обязательную установку отдельного прибора;
• коэффициент мощности не показывает энергоэффективность оборудования во всех аспектах;
• компенсация не уменьшает полезную работу устройства и не заменяет снижение активного потребления.

Активный расход уменьшается за счёт сокращения времени работы оборудования, повышения его эффективности и снижения реальных потерь. Компенсация реактивной мощности решает другую задачу — уменьшает токовую нагрузку на сеть при сохранении требуемой активной мощности.

Когда различие особенно важно

Разница между активным и реактивным учётом имеет практическое значение при проектировании электроснабжения, оценке загрузки оборудования и анализе потребления на крупных объектах.

Она особенно заметна при наличии:

• большого количества электродвигателей;
• трансформаторного оборудования;
• сварочных установок;
• насосных и вентиляционных систем;
• холодильных машин;
• собственных генераторов;
• длинных кабельных линий;
• конденсаторных установок;
• автоматизированной системы коммерческого или технического учёта.

На таких объектах одного показателя в кВт·ч недостаточно для полной оценки режима сети. Требуются данные о токах, мощности, коэффициенте мощности, характере реактивной нагрузки и распределении потребления по времени.

Итог

Счётчик активной энергии измеряет электроэнергию, преобразованную в тепло, свет, движение и другие формы полезной работы. Его показания выражаются в киловатт-часах и используются для обычного учёта потребления.

Счётчик реактивной энергии фиксирует энергообмен, связанный с электрическими и магнитными полями в оборудовании. Показания выражаются в киловар-часах. Такой учёт востребован преимущественно на объектах с трансформаторами, двигателями и другой выраженной реактивной нагрузкой.

В современных системах обе функции часто объединены в одном электронном приборе. Раздельные регистры позволяют оценивать фактическое потребление, дополнительную нагрузку на сеть и эффективность компенсации реактивной мощности. Для бытового пользователя главным показателем остаётся активная энергия, а для крупных объектов значение имеет сочетание активных, реактивных и полных электрических параметров.
