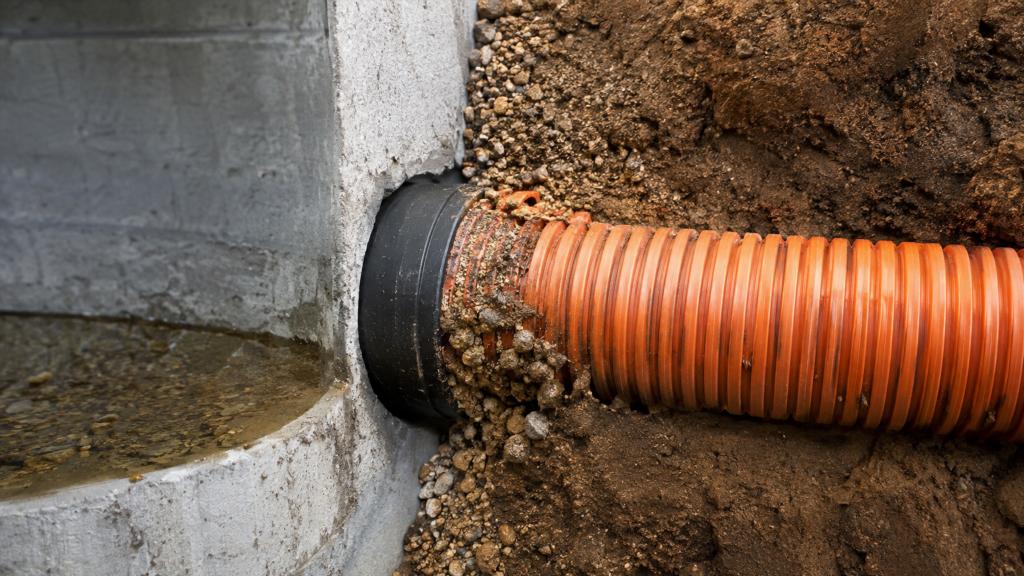

Герметичность соединения дренажной трубы с колодцем: от чего она зависит

Соединение дренажной трубы с колодцем — небольшой по размеру, но важный участок дренажной системы. Именно здесь сходятся элементы, которые могут по-разному реагировать на влажность, давление грунта, сезонные перемещения почвы и эксплуатационные нагрузки. Если узел выполнен неудачно или со временем потерял герметичность, через него внутрь колодца может попадать грунт, а вокруг трубы — образовываться размывы и пустоты.

Надёжность такого соединения нельзя оценивать только по тому, насколько плотно труба входит в отверстие стенки. Значение имеют материал колодца, свойства трубы, состояние грунта, способность узла компенсировать небольшие перемещения, качество сопряжения поверхностей и условия эксплуатации всей системы.

Зачем нужна герметичность в месте ввода трубы

Дренажная система предназначена для организованного отвода воды. В месте входа трубы в колодец водный поток должен переходить из одного элемента системы в другой без нежелательного воздействия на окружающий грунт.

Негерметичность может проявляться по-разному. Иногда через зазор поступает вода из окружающего грунта. В других случаях вода из системы начинает уходить наружу. Вместе с ней способны перемещаться мелкие частицы почвы.

Проблема особенно заметна в рыхлых, песчаных и неоднородных грунтах. Постепенный вынос мелких частиц способен менять состояние пространства вокруг колодца и трубопровода. Такие процессы развиваются не обязательно быстро, поэтому внешние признаки иногда появляются спустя продолжительное время.

Герметичность соединения помогает:

• уменьшить неконтролируемое поступление грунтовой воды через стенку колодца;
• ограничить проникновение песка, ила и мелких частиц;
• сохранить стабильность грунта около места ввода;
• уменьшить риск размыва пространства вокруг трубы;
• поддерживать предсказуемую работу дренажной системы.

При этом герметичность не означает, что соединение обязательно должно быть максимально жёстким. В некоторых условиях способность узла переносить небольшие перемещения оказывается не менее важной, чем плотность самого сопряжения.

Почему простой плотной посадки трубы недостаточно

На новом объекте отверстие в стенке и вставленная в него труба могут выглядеть практически неподвижными. После обратной засыпки условия меняются.

Грунт способен уплотняться под собственным весом. Его влажность меняется после дождей, таяния снега и сезонного изменения уровня воды. Отдельные типы почв заметно реагируют на промерзание и последующее оттаивание.

Колодец и прилегающий трубопровод при этом не всегда перемещаются одинаково. Даже небольшая разница в положении элементов создаёт нагрузку в точке их соединения.

Если герметичность обеспечивается только плотным контактом жёстких поверхностей, со временем могут появиться:

• небольшой кольцевой зазор;
• трещины в жёстком заполнении;
• локальное повреждение края отверстия;
• деформация трубы;
• нарушение первоначального положения соединения.

По этой причине состояние узла определяется не только качеством первоначального сопряжения, но и тем, насколько конструкция приспособлена к будущим нагрузкам.

Материал колодца и его влияние на соединение

Колодцы дренажных систем могут иметь различные по свойствам стенки. Материал определяет жёсткость конструкции, характер возможных деформаций и особенности взаимодействия с трубой.

Жёсткие стенки

Массивные жёсткие конструкции сохраняют форму даже при заметном внешнем воздействии. Если трубопровод рядом с таким колодцем немного смещается, возникающая нагрузка может сосредоточиться непосредственно около отверстия.

Для жёсткой стенки особенно важны состояние кромки и отсутствие локальных повреждений. Неровный край способен создавать точечное давление на трубу или элементы уплотнения.

Жёсткость самого колодца не гарантирует долговечность соединения. Она лишь означает, что возможные перемещения чаще компенсируются трубой, окружающим грунтом или промежуточным элементом узла.

Полимерные стенки

Полимерные конструкции обычно способны к определённой упругой деформации. Это может уменьшать локальные напряжения, однако состояние соединения всё равно зависит от геометрии отверстия и совместимости сопрягаемых элементов.

При значительной внешней нагрузке стенка может немного менять форму. В таком случае важно, чтобы соединение сохраняло плотность не только при первоначальном положении деталей, но и при небольших изменениях геометрии.

Значение материала дренажной трубы

Дренажная труба также участвует в работе узла. Полимерные трубы отличаются сравнительно небольшим весом и определённой гибкостью, однако эта гибкость не означает полной устойчивости к любым деформациям.

Если труба получает нагрузку рядом с колодцем, она может:

• немного сместиться относительно отверстия;
• изменить положение своей оси;
• передать давление на край стенки;
• локально деформироваться;
• создать нагрузку на уплотняющую часть соединения.

Особенно чувствительным становится участок непосредственно около колодца, поскольку здесь заканчивается относительно свободная линия трубопровода и появляется жёсткая точка сопряжения.

Стабильное положение трубы возле колодца снижает вероятность того, что соединение будет постоянно воспринимать усилия от просадки или неравномерного уплотнения окружающего грунта.

Почему грунт имеет большое значение

Состояние грунта вокруг колодца и трубопровода напрямую влияет на долговечность соединения.

Плотный однородный грунт и рыхлая неоднородная засыпка ведут себя по-разному. Если отдельные участки уплотняются с разной скоростью, труба получает дополнительные изгибающие нагрузки.

Вода усиливает влияние таких процессов. При насыщении грунта меняются его прочностные свойства, а мелкие частицы могут перемещаться вместе с потоком.

На состояние узла особенно влияют:

• неоднородность основания;
• наличие рыхлых участков;
• постоянное переувлажнение;
• сезонные изменения влажности;
• перемещение мелких грунтовых частиц;
• промерзание и оттаивание почвы;
• дополнительная нагрузка на поверхность над трубопроводом.

Надёжность соединения связана не только с самим отверстием в стенке. Если трубопровод возле колодца постепенно меняет положение, даже качественное сопряжение начинает работать в более тяжёлых условиях.

Жёсткое и подвижное соединение: в чём разница

Одно из принципиальных различий между вариантами соединения связано со способностью компенсировать небольшие перемещения трубы относительно колодца.

Жёсткий принцип

При жёстком сопряжении труба и стенка фактически связываются в единую неподвижную точку. Такой узел может хорошо сохранять плотность, пока положение элементов остаётся неизменным.

Его слабое место проявляется при деформациях. Если труба смещается, нагрузка передаётся непосредственно на материал соединения и края отверстия.

Жёсткие материалы плохо переносят повторяющиеся изгибающие воздействия. Даже небольшие движения способны постепенно вызывать микротрещины или отслоение в зоне контакта.

Эластичный принцип

Эластичный узел допускает небольшое относительное смещение без немедленной потери плотности. Такой характер соединения помогает компенсировать разницу между движением трубы и стенки.

Эластичность также имеет предел. Она не устраняет последствия значительной просадки, сильной деформации трубопровода или повреждения колодца. Её задача состоит в компенсации небольших рабочих перемещений, а не крупных нарушений геометрии системы.

Откуда в колодце появляется грунт

Песок или мелкие частицы на дне колодца нередко воспринимают исключительно как загрязнение, попавшее через трубы. Однако источником может быть и зона их ввода.

Если между трубой и стенкой образуется канал, вода начинает проходить по пути наименьшего сопротивления. При достаточном потоке она способна захватывать мелкие частицы окружающего грунта.

Сначала количество вынесенного материала может быть небольшим. Постепенно зона вокруг отверстия меняет структуру, и движение частиц облегчается.

К возможным признакам такого процесса относятся:

• регулярное появление песка непосредственно возле ввода;
• видимый зазор между трубой и стенкой;
• локальное проседание грунта рядом с колодцем;
• следы вымывания материала около отверстия;
• изменение положения трубы относительно стенки.

Наличие одного признака ещё не определяет причину проблемы, поскольку похожие проявления возможны и при других неисправностях дренажной системы.

Роль геометрии отверстия

Даже хороший уплотняющий материал не способен полностью компенсировать серьёзные нарушения геометрии сопрягаемых поверхностей.

Слишком большое или неровное отверстие создаёт переменную толщину уплотняющего слоя. В одной точке он может быть сильно сжат, а в другой — практически не работать.

Неровные края дополнительно увеличивают риск локального повреждения трубы или уплотнения.

Для надёжного сопряжения важны:

• соответствие формы отверстия форме трубы;
• ровная зона контакта;
• отсутствие крупных сколов;
• отсутствие острых выступов;
• равномерность контакта по периметру.

Особенно заметно влияние геометрии при соединении элементов из материалов с сильно отличающейся жёсткостью.

Почему вода может проходить не только через видимый зазор

Негерметичность не всегда выглядит как открытая щель. Вода способна перемещаться через небольшие скрытые каналы между материалами.

Такое происходит при неплотном контакте, локальном отслоении или растрескивании жёсткого заполнения. Снаружи поверхность может выглядеть целой, хотя внутри уже сформировался путь для фильтрации воды.

Дополнительную сложность создаёт изменение размеров материалов при температурных колебаниях. У разных материалов коэффициенты расширения отличаются, поэтому их взаимное положение может незначительно меняться.

Многократные циклы таких изменений постепенно воздействуют на границу контакта.

Насколько важна нагрузка сверху

Дренажные трубы часто располагаются ниже уровня земли, однако состояние поверхности над ними всё равно имеет значение.

Если над трассой находится зона с заметной эксплуатационной нагрузкой, давление передаётся через грунт. Насколько сильно оно повлияет на трубу, зависит от глубины расположения, свойств почвы, характера засыпки и других условий.

При локальной деформации трубы возле колодца нагрузка концентрируется в зоне соединения. Сам колодец при этом может оставаться практически неподвижным.

В результате соединение испытывает не только воздействие воды, но и механическое напряжение.

Что происходит при сезонных перемещениях

Для участков с выраженными сезонными изменениями грунта важна способность системы переносить повторяющиеся циклы.

Замерзание содержащейся в почве воды может менять объём отдельных слоёв. После оттаивания грунт снова перестраивается и уплотняется. При неоднородном основании разные участки перемещаются неодинаково.

Если труба и колодец находятся в грунтах с различными характеристиками или имеют неодинаковые условия опирания, их взаимное положение способно постепенно меняться.

Особенно уязвимым становится переход между сравнительно протяжённой трубой и локальной конструкцией колодца.

Типичные ошибочные представления о герметичности

Одно из распространённых заблуждений — считать достаточным отсутствие видимой щели сразу после выполнения соединения. Герметичность должна сохраняться не только в момент устройства системы, но и после того, как грунт окончательно уплотнится и конструкция пройдёт сезонные циклы.

Ещё одна ошибка — оценивать только водонепроницаемость используемого материала. Даже полностью водостойкое заполнение может потерять контакт с поверхностью при деформации.

Также не стоит путать прочность с устойчивостью к перемещениям. Очень твёрдый материал способен выдерживать значительное сжатие, но плохо переносить изгиб или относительное смещение деталей.

Какие признаки указывают на проблемный узел

Состояние соединения обычно оценивают по совокупности признаков. Изолированный дефект не всегда означает серьёзную неисправность, но несколько проявлений одновременно требуют более внимательного обследования.

Насторожить могут:

• видимое смещение трубы в отверстии;
• трещины вокруг места ввода;
• постоянное поступление грунтовых частиц;
• локальное разрушение края стенки;
• заметная деформация трубы;
• просадка поверхности рядом с колодцем;
• повторное появление загрязнений после очистки.

Особое значение имеет динамика. Если внешний вид узла заметно меняется со временем, причиной может быть продолжающееся перемещение грунта или элементов системы.

От чего в итоге зависит долговечность соединения

Надёжный узел нельзя рассматривать отдельно от всей дренажной конструкции. Даже качественное сопряжение способно испытывать чрезмерные нагрузки, если труба нестабильно лежит в грунте или колодец постепенно смещается.

На долговечность влияют одновременно несколько групп факторов:

• совместимость материалов трубы, стенки и уплотняющих элементов;
• геометрия отверстия;
• способность соединения воспринимать небольшие перемещения;
• состояние прилегающего трубопровода;
• устойчивость основания;
• свойства и однородность окружающего грунта;
• воздействие воды;
• сезонные изменения;
• внешняя механическая нагрузка;
• сохранность стенки колодца.

Слабым местом может оказаться не сам уплотняющий элемент, а прилегающий участок трубы или грунта.

Что имеет смысл оценивать при осмотре

Осмотр соединения полезно рассматривать как оценку состояния узла, а не только поиск щели.

Внимание обращают на положение трубы относительно отверстия, состояние стенки, наличие трещин и следов перемещения грунта. Важна также информация о том, сохраняется ли дефект неизменным или постепенно развивается.

Если проблема связана с продолжающейся деформацией основания или трубопровода, простое восстановление наружной герметичности может не устранить её причину. Узел снова окажется под той же механической нагрузкой.

При оценке состояния полезно установить:

• есть ли заметное относительное перемещение трубы и колодца;
• поступают ли через соединение вода или частицы грунта;
• повреждена ли стенка вокруг отверстия;
• сохраняет ли труба форму;
• наблюдается ли просадка около колодца;
• увеличиваются ли изменения со временем.

Эти признаки позволяют отличать локальное нарушение герметичности от более общей проблемы, связанной с состоянием окружающего грунта или дренажной линии.

Герметичность как часть общей надёжности дренажа

Соединение дренажной трубы с колодцем работает на границе нескольких элементов с разными свойствами. Труба, стенка колодца, уплотняющая зона и грунт воспринимают нагрузку неодинаково, поэтому качество узла определяется их совместной работой.

Надёжное соединение должно не просто препятствовать прохождению воды через нежелательный зазор. Оно должно сохранять свои свойства при небольших эксплуатационных перемещениях, не создавать опасной концентрации напряжений и не способствовать выносу частиц грунта.

Особое внимание требуется при появлении повторяющегося песка, трещин, просадки или изменения положения трубы. Такие признаки могут указывать, что проблема связана не только с герметизацией, но и с механическим состоянием участка системы.

При оценке соединения важно учитывать весь узел целиком: стенку колодца, трубу, зону их сопряжения и окружающий грунт. Именно сочетание этих факторов определяет, останется ли соединение стабильным в течение длительной эксплуатации.
