Заземление из оцинкованной шпильки: свойства, ограничения и риски решения

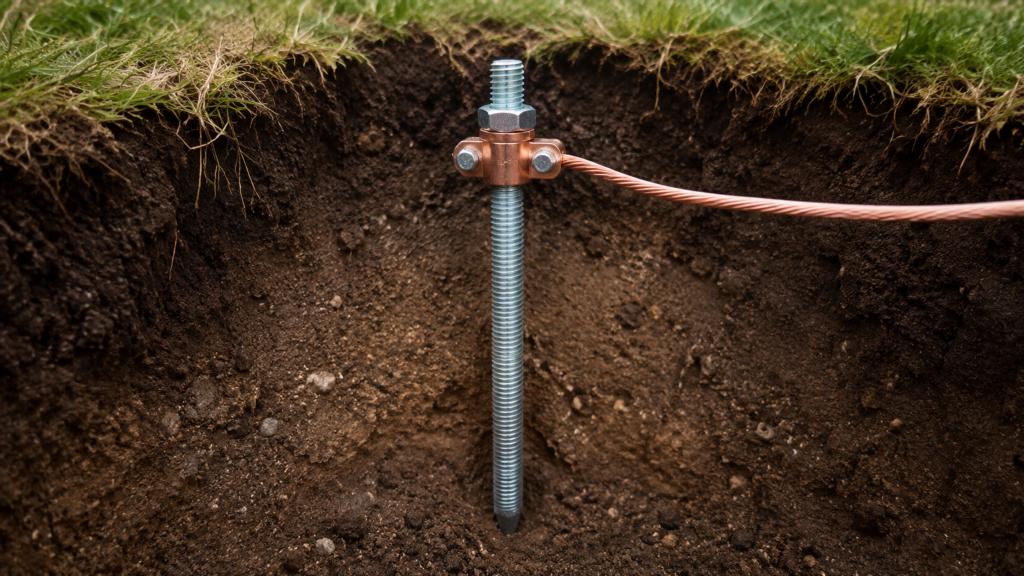

Заземление из оцинкованной шпильки нередко рассматривают как доступный вариант устройства металлического электрода. Внешне идея кажется простой: шпилька изготовлена из стали, проводит электрический ток, имеет защитный цинковый слой и может контактировать с грунтом. Однако пригодность металлической детали для системы заземления определяется не одним свойством и не самим наличием оцинковки.

Заземляющее устройство работает как система, в которой имеют значение материал электрода, состояние его поверхности, устойчивость к коррозии, электрические соединения, контакт с грунтом, долговечность и соответствие применяемых элементов требованиям конкретной электроустановки. Официальные материалы NFPA также рассматривают защиту стальных элементов от коррозии как значимый фактор: для стальных компонентов, используемых в качестве элементов системы заземляющих электродов, предусматривается оцинковка либо иная защита от коррозии.

Что представляет собой оцинкованная шпилька

Оцинкованная шпилька — это стальной стержень с наружной резьбой, поверхность которого защищена слоем цинка. Основное назначение такого изделия обычно связано с крепёжными соединениями. Резьба позволяет использовать гайки и другие резьбовые детали, а цинковое покрытие уменьшает скорость коррозии стали во влажной атмосфере и при других неблагоприятных воздействиях.

По внешним признакам шпилька действительно напоминает металлический стержневой электрод. Именно это сходство часто становится причиной идеи использовать её в заземлении.

Но между металлической деталью, которую физически можно разместить в грунте, и элементом, предназначенным для работы в системе заземления, существует существенная разница. Важны не только проводимость стали и наличие защитного покрытия, но и прогнозируемая стойкость изделия в грунте, особенности соединений, сохранность защитного слоя и характеристики всей системы.

Сам по себе факт, что деталь изготовлена из оцинкованной стали, ещё не определяет её пригодность для конкретной электроустановки.

Почему оцинковка имеет значение

Сталь без защитного покрытия во влажном грунте подвержена электрохимической коррозии. Цинковый слой защищает основной металл и позволяет увеличить срок сохранения металлической основы.

Поэтому оцинкованная сталь используется в различных конструкциях, работающих во влажной и коррозионно-активной среде. В электротехнической практике также существуют стержневые заземляющие электроды из стали с цинковым покрытием. Например, в материалах NFPA цинкованная сталь прямо рассматривается среди материалов стержневых электродов.

Однако наличие слова «оцинкованная» в названии двух изделий не делает их полностью равноценными.

Важен не только сам факт покрытия

Цинковое покрытие может различаться по способу нанесения, однородности и стойкости. Для долговременной эксплуатации металлического элемента в грунте особенно важна сохранность защитного слоя.

На состояние покрытия могут влиять:

• механические повреждения поверхности;
• состояние резьбовых участков;
• повреждения торцов;
• взаимодействие с соединительными деталями;
• постоянная влажность;
• химические особенности грунта;
• сочетание разных металлов в одном соединении.

Если защитный слой локально повреждается, условия работы стали на этом участке меняются. Поэтому оценка состояния оцинковки по внешнему виду новой детали недостаточна для выводов о долговечности будущего заземляющего устройства.

Резьба — важная особенность шпильки

Главное конструктивное отличие шпильки от обычного гладкого стержня заключается в резьбовой поверхности.

Для крепёжного изделия это преимущество. Для элемента, который рассматривается как часть заземляющего устройства, резьба требует отдельного внимания.

Резьбовой профиль имеет многочисленные выступы и впадины. При механическом воздействии именно выступающие части поверхности воспринимают значительную нагрузку. Состояние цинкового покрытия на резьбе может отличаться от состояния покрытия на гладкой поверхности.

Возникает и вопрос соединения с другими металлическими элементами. Контакт должен сохранять электрическую и механическую стабильность в течение длительного времени, несмотря на влажность, температурные изменения и коррозионные процессы.

NFPA отдельно указывает, что соединение проводника с заземляющим электродом должно обеспечивать эффективный путь заземления. Иными словами, наличие металлического контакта само по себе ещё не означает, что соединение обладает требуемыми свойствами для длительной эксплуатации.

Почему нельзя оценивать заземление только по материалу электрода

Распространённое упрощение выглядит так: если сталь проводит ток и защищена цинком, её можно считать подходящим заземлителем.

Работа реальной системы сложнее.

Заземление представляет собой электрическое соединение системы с землёй. NFPA определяет grounding именно как соединение электрической системы с землёй.

При этом результат зависит от всей цепочки:

электрическая установка — заземляющий проводник — соединение — электрод — контакт электрода с окружающим грунтом.

Слабое место на любом участке способно ухудшить свойства всей системы. Поэтому массивный металлический стержень ещё не гарантирует качественного заземления, как и хороший проводник сам по себе не компенсирует ненадёжное соединение.

OSHA также рассматривает заземляющий проводник как часть защитной системы, обеспечивающей путь для тока при повреждениях.

Контакт с грунтом имеет самостоятельное значение

Грунт нельзя считать однородным электротехническим материалом. Его свойства меняются в зависимости от состава и состояния.

Имеют значение:

• содержание влаги;
• структура грунта;
• количество растворённых солей;
• сезонные изменения;
• неоднородность слоёв;
• химическая активность среды.

Эти факторы одновременно влияют и на электрические свойства контакта с землёй, и на интенсивность коррозии металла.

По этой причине нельзя определить качество заземляющего устройства только по фотографии электрода, его длине или названию материала. Необходима оценка системы в реальных условиях объекта.

Коррозия как основной долговременный риск

Для металлического элемента, постоянно контактирующего с грунтом, коррозионная стойкость является одним из ключевых свойств.

Опасность коррозии состоит не только в появлении ржавчины. Постепенная потеря металла может изменять состояние поверхности, механическую прочность и характеристики соединений.

Особенно неприятен скрытый характер процесса. Верхняя часть металлического элемента может выглядеть удовлетворительно, тогда как находящиеся в земле участки работают в совершенно других условиях.

Оцинковка замедляет коррозионные процессы, но не делает сталь абсолютно неуязвимой.

Что происходит при повреждении цинкового слоя

Цинк используется для защиты стали от коррозии, однако защитный слой постепенно расходуется и может повреждаться механически.

Для заземляющего устройства важна не только исходная толщина и внешний вид покрытия, но и то, насколько равномерно оно сохраняется на всей рабочей поверхности.

Особого внимания заслуживают:

• выступающие элементы резьбы;
• места механических повреждений;
• торцевые поверхности;
• участки соединений;
• зоны постоянного контакта с другими металлическими деталями.

Именно поэтому обычную оцинкованную шпильку нельзя оценивать только по признаку «не ржавеет». Цинк обеспечивает защиту, но степень и долговечность этой защиты зависят от характеристик конкретного изделия и условий эксплуатации.

Разные металлы в одном узле

Ещё один фактор связан с электрохимическим взаимодействием материалов.

Если в постоянно влажной среде контактируют различные металлы, характер коррозионных процессов может изменяться. Это имеет значение для сочетания электрода, проводника, зажимов, крепежа и других соединительных элементов.

Проблема особенно важна для скрытых соединений. Снаружи конструкция некоторое время может выглядеть исправной, тогда как контактная зона постепенно изменяется.

Поэтому оценивать стоит не только материал самой шпильки, но и совместимость всей группы деталей.

Надёжная система заземления не должна превращаться в случайный набор доступных металлических изделий.

Обычная шпилька и специализированный электрод — не одно и то же

Внешнее сходство способно вводить в заблуждение. Оба изделия могут выглядеть как длинный оцинкованный стальной стержень, но предназначены они для разных задач.

У специализированного элемента характеристики связаны с предполагаемым способом эксплуатации. Для крепёжной шпильки определяющими являются совершенно другие требования: работа в резьбовом соединении, прочность крепежа, совместимость с гайками и другими элементами.

Разница может касаться:

• назначения изделия;
• материала основы;
• характера защитного покрытия;
• конструкции поверхности;
• соединительных элементов;
• стойкости к условиям эксплуатации;
• документированных характеристик.

Отсюда следует важный практический принцип: похожая форма не означает одинакового назначения.

Специализированный стержневой электрод и строительная оцинкованная шпилька могут быть изготовлены из похожих материалов, но это не делает любое крепёжное изделие автоматической заменой электротехнического элемента.

Можно ли судить о качестве заземления по количеству металла

Ещё одна распространённая ошибка — оценивать систему по массе или количеству металлических деталей.

Логика кажется убедительной: больше металла — лучше контакт с землёй. На практике этого недостаточно.

Количество металла не характеризует:

• состояние соединений;
• коррозионную стойкость;
• фактический контакт с грунтом;
• электрические характеристики готовой системы;
• совместимость материалов;
• устойчивость параметров во времени.

Система с несколькими случайно выбранными металлическими элементами не обязательно окажется надёжнее системы, построенной из подходящих компонентов и проверенной после устройства.

Почему внешний осмотр не даёт полной картины

Новая оцинкованная шпилька выглядит прочной и устойчивой к воздействию влаги. Блестящая поверхность создаёт впечатление хорошо защищённого металла.

Для заземляющего устройства такого осмотра мало.

Большая часть рабочего элемента после устройства системы скрыта в грунте. Позднее непосредственно увидеть состояние его поверхности без вмешательства в конструкцию невозможно.

Кроме того, электрические характеристики нельзя достоверно определить визуально. Даже полностью целый металлический элемент не показывает, насколько эффективна система в конкретных грунтовых условиях.

Поэтому внешний вид полезен для обнаружения явных повреждений, но не заменяет электротехническую оценку.

Какие признаки делают решение сомнительным

Использование оцинкованной шпильки требует особенно осторожной оценки, если происхождение и характеристики изделия практически неизвестны.

Насторожить должны ситуации, когда:

• решение выбирается исключительно из-за низкой стоимости;
• известен только диаметр и длина крепёжного изделия;
• свойства цинкового покрытия не определены;
• поверхность уже имеет повреждения;
• присутствуют участки коррозии;
• соединительные элементы выбираются без учёта их назначения;
• контактируют разные металлы, а последствия такого сочетания не оценивались;
• отсутствует возможность проверить характеристики готового заземляющего устройства;
• пригодность детали обосновывают только тем, что она металлическая.

Каждый такой признак сам по себе ещё не описывает итоговое состояние всей системы, но показывает, почему одного бытового рассуждения «сталь плюс цинк» недостаточно.

Что оценивают у заземляющего устройства

Качественная оценка не ограничивается вопросом о том, из чего изготовлен вертикальный металлический элемент.

Специалисту необходимо рассматривать систему целиком.

Материал электрода

Учитываются свойства металла и его поведение при длительном контакте с грунтом. Для стали особенно существенна защита от коррозии.

Состояние покрытия

Защитный слой должен рассматриваться не как декоративная поверхность, а как часть долговечности металлического элемента.

Соединения

Контакт между электродом и другими элементами системы должен сохранять электрическую непрерывность и механическую стабильность.

Условия грунта

Окружающая среда влияет как на электрические свойства заземления, так и на срок службы металлических деталей.

Общая система защитных соединений

Заземляющий электрод не существует отдельно от остальных элементов электроустановки. В официальных требованиях к электрической безопасности заземляющие проводники и соединения рассматриваются как единая защитная система.

Возможность проверки результата

Надёжность нельзя достоверно установить только расчуждением о свойствах металла. Электротехнические характеристики готовой системы оцениваются соответствующими измерениями и проверками.

Типичные ошибки при оценке оцинкованной шпильки

Одна из самых частых ошибок — воспринимать оцинковку как универсальную гарантию долговечности. Она защищает сталь, но не исключает коррозию полностью.

Другая ошибка — считать любое стальное изделие с подходящей формой полноценным электродом. Геометрическое сходство не говорит о назначении и характеристиках изделия.

Не менее сомнительно выбирать элемент исключительно по цене. Заземление относится к защитной части электроустановки, поэтому экономия на неизвестных компонентах способна создать проблему, которую невозможно обнаружить обычным визуальным осмотром.

Встречается и обратное заблуждение: попытка оценивать всю систему по одному электродному элементу. Даже специализированный стержень не решает сам по себе вопросы соединений, грунта, защитных проводников и общей конфигурации электроустановки.

Почему долговечность особенно важна

Заземляющее устройство обычно относится к той части дома, которую владелец практически не видит.

Розетку, автоматический выключатель или кабель можно осмотреть при обслуживании. Значительная часть заземляющего устройства скрыта в земле.

Из-за этого материал должен сохранять необходимые свойства продолжительное время в условиях, где регулярный визуальный контроль затруднён.

Кратковременная работоспособность сразу после устройства не равнозначна долговременной надёжности. Для оценки решения важен вопрос не только «будет ли металл проводить ток сейчас», но и «как изменятся металл, покрытие и соединения после продолжительного воздействия окружающей среды».

Заземление нельзя рассматривать как отдельный кусок металла в земле

Главная проблема идеи заземления из оцинкованной шпильки возникает тогда, когда вся задача сводится к поиску подходящего металлического стержня.

Защитная функция формируется системой.

Электрод должен работать совместно с проводниками и соединениями, а характеристики всей конструкции должны соответствовать условиям электроустановки. OSHA подчёркивает защитную роль оборудования заземления при повреждении изоляции и возникновении неисправностей, что показывает значение непрерывного и правильно организованного пути тока, а не отдельной металлической детали.

Поэтому вопрос о шпильке разумнее рассматривать не как задачу «подойдёт или не подойдёт любой оцинкованный стержень», а как оценку конкретного материала в составе полноценной системы.

Что имеет смысл уточнить у электрика

При обсуждении такого решения со специалистом полезнее спрашивать не о возможности физически использовать имеющуюся шпильку, а о характеристиках, влияющих на безопасность и долговечность.

Имеет смысл выяснить:

• соответствует ли конкретное изделие требованиям, применимым к данному объекту;
• известны ли характеристики его защитного покрытия;
• как оценивается коррозионная стойкость материала;
• совместимы ли материалы соединяемых элементов;
• подходят ли используемые соединения для долговременной работы;
• как будет контролироваться состояние и эффективность всей системы;
• какие специализированные решения предусмотрены для таких условий.

Такие вопросы позволяют обсуждать не внешний вид металлической детали, а реальные свойства заземляющего устройства.

Оцинкованная шпилька: материал подходящий, изделие — не обязательно

Оцинкованная сталь сама по себе не является необычным материалом для заземляющих электродов. Стальные элементы с цинковой защитой встречаются в электротехнических системах, а защита стали от коррозии прямо учитывается профильными требованиями.

Но из этого не следует, что любая оцинкованная резьбовая шпилька автоматически становится полноценным заземляющим электродом.

При оценке важны назначение изделия, состояние и свойства покрытия, устойчивость материала в грунте, конструкция соединений, совместимость металлов и характеристики всей системы после устройства.

Главный недостаток подхода «возьмём оцинкованную шпильку, потому что она металлическая и не ржавеет» заключается не обязательно в самой стали. Проблема в отсутствии оценки остальных факторов.

Для элемента защитной электроустановки этого недостаточно. Надёжность заземления определяется не названием металлической детали, а совокупностью свойств электрода, соединений, грунта и всей защитной системы.
