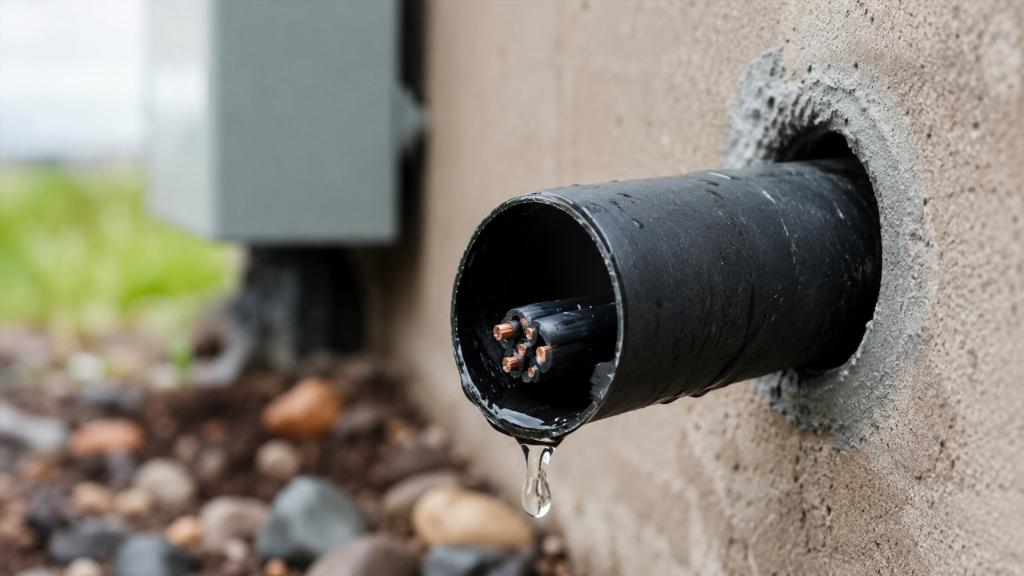

Почему в трубе для ввода кабеля в дом появляется вода и чем это опасно

Труба, через которую электрический кабель вводится в дом, воспринимается прежде всего как механическая защита. Она отделяет кабель от грунта, строительных конструкций и случайных воздействий, а на некоторых участках облегчает его размещение и последующее обслуживание. При этом внутри такой трубы могут возникать условия, о которых владельцы дома часто не задумываются: там появляется влага, конденсат, а иногда скапливается заметное количество воды.

Сам факт наличия защитной трубы не означает, что пространство вокруг кабеля останется сухим. Более того, герметичная на первый взгляд трасса способна удерживать попавшую внутрь влагу достаточно долго. На ситуацию влияют расположение ввода, материал трубы, температурные перепады, состояние соединений, особенности грунта и конфигурация всей трассы.

Разобраться в причинах появления воды полезно еще до возникновения заметных проблем. Это помогает правильнее оценивать состояние кабельного ввода, отличать нормальные эксплуатационные особенности от потенциально опасных признаков и понимать, какие вопросы стоит задавать электрику или специалисту, обследующему ввод.

Зачем кабель вообще помещают в трубу

Защитная труба выполняет несколько функций одновременно. Ее точное назначение зависит от того, где проходит кабель: под землей, через фундамент, стену, цоколь или другую строительную конструкцию.

Она может защищать кабель от:

• давления и перемещения грунта;
• случайных механических воздействий;
• контакта с острыми кромками строительных конструкций;
• повреждений на участке пересечения стены или фундамента;
• локальных деформаций окружающих материалов;
• воздействия влаги и загрязнений на внешнюю оболочку.

При этом труба не всегда является самостоятельной гидроизоляцией. Если ее основная задача состоит в механической защите, нельзя автоматически считать, что внутрь никогда не проникнет вода.

Даже небольшие неплотности способны пропускать влагу, особенно если одна часть трассы находится в грунте, а другая выходит в более теплое помещение. Внутри образуется собственная воздушная среда, температура которой меняется вместе с погодой и режимом эксплуатации дома.

Откуда внутри трубы берется вода

Причины обычно связаны не с одной неисправностью, а с сочетанием нескольких физических процессов.

Конденсация водяного пара

Внутри трубы присутствует воздух. Вместе с ним туда попадает и водяной пар. Когда температура стенок трубы или самого кабеля снижается, часть влаги может конденсироваться.

Подобный процесс особенно заметен там, где трасса соединяет зоны с существенно разной температурой. Подземная часть долго сохраняет относительно стабильную температуру, а участок внутри дома может нагреваться значительно сильнее. При смене сезонов соотношение температур меняется.

Воздух способен перемещаться внутри незаполненной полости. В теплой зоне он содержит больше водяного пара, а при попадании на холодный участок часть этого пара превращается в капли.

По отдельности капли могут казаться незначительными. Если вода не имеет возможности быстро испариться, она постепенно остается в нижних точках трассы.

Попадание влаги через соединения

Труба редко представляет собой абсолютно цельную конструкцию от начала до конца. На трассе могут быть соединения, переходы, места ввода в конструкции и другие участки, где герметичность отличается от герметичности основной стенки.

Грунт после дождей или таяния снега способен долго оставаться влажным. Если наружная часть защитной системы имеет неплотности, вода может проникать внутрь постепенно.

Особенность таких протечек заключается в том, что снаружи они нередко никак себя не проявляют. Вода оказывается внутри закрытой полости и перемещается по ней к наиболее низкому участку.

Проникновение воды со стороны наружного конца

Открытый или недостаточно защищенный конец трубы может стать прямым путем для атмосферной влаги. Причиной бывают осадки, талые воды, повышенная влажность грунта или вода, стекающая по соседним конструкциям.

Особенно неблагоприятна ситуация, когда геометрия трассы способствует перемещению влаги в сторону дома.

Защитная оболочка при этом действует подобно каналу: вода, попавшая в одном месте, может оказаться совсем в другой части трассы.

Влага из грунта

Подземное пространство редко бывает совершенно сухим. Даже при отсутствии видимого подтопления грунт содержит влагу, а его влажность меняется в течение года.

Состояние участка зависит от типа почвы, уровня грунтовых вод, рельефа, дренирования территории и количества осадков. Если защитная система имеет слабые места, вода получает возможность проникать внутрь.

Такая ситуация отличается от разового попадания дождевой воды. Воздействие может быть длительным и повторяться после каждого периода сильного увлажнения почвы.

Почему вода может оставаться внутри надолго

Тонкая полость вокруг кабеля плохо проветривается. Воздухообмен там значительно слабее, чем в открытом пространстве.

Если вода попала в нижнюю точку трубы, солнечное тепло или комнатный воздух могут почти не влиять на нее. Особенно медленно высыхают подземные участки.

Закрытая полость способна сохранять повышенную влажность даже тогда, когда грунт вокруг уже подсох. В результате кратковременное увлажнение превращается в длительный режим эксплуатации.

На скорость высыхания влияют:

• протяженность закрытого участка;
• количество свободного пространства вокруг кабеля;
• температура грунта;
• наличие низких точек;
• воздухообмен между концами трассы;
• количество уже скопившейся воды.

По внешнему виду доступного конца трубы нельзя надежно определить состояние всей скрытой части.

Опасна ли вода для самого кабеля

Современные силовые кабели имеют собственную наружную оболочку, рассчитанную на определенные условия эксплуатации. Кабель и защитная труба — это разные элементы системы, каждый из которых выполняет свою функцию.

Наличие влаги внутри трубы не означает, что исправный кабель сразу потеряет работоспособность. Однако постоянное нахождение во влажной среде предъявляет дополнительные требования к состоянию оболочки и всех сопряженных элементов.

Особое значение имеет не только сама вода, но и состояние кабеля. Старая оболочка, повреждения при прокладке, сильные изгибы, потертости или другие дефекты способны изменить уровень риска.

Вода также может переносить загрязнения и растворенные вещества. Условия внутри трубы со временем отличаются от условий сухого помещения.

Оценивать такой кабельный ввод стоит как систему, а не только по признаку «кабель изолирован, значит вода не имеет значения».

Наиболее уязвимы места соединений

Цельная наружная оболочка кабеля обычно защищена лучше, чем места, где конструкция меняется. Повышенного внимания требуют участки соединений, оконцеваний и переходов.

Электрическое соединение рассчитано на конкретные условия окружающей среды. Если элемент, предназначенный для сухого пространства, оказывается в постоянно влажной полости, надежность всей системы может снижаться.

Особенно нежелательна ситуация, при которой вода перемещается по трубе непосредственно к электрическому щиту, распределительной коробке или другому оборудованию.

Проблема в таких случаях заключается уже не в намокании наружной поверхности кабеля, а в возможном попадании влаги в зоны, где присутствуют токоведущие соединения.

Чем отличается конденсат от постоянного затопления

Небольшое количество конденсата и заполненная водой труба — разные ситуации.

При конденсации влага образуется непосредственно внутри полости из водяного пара. Ее интенсивность может заметно зависеть от сезона, температуры воздуха и режима отопления.

При внешнем поступлении воды связь чаще прослеживается с дождями, снеготаянием, повышением влажности грунта или другими событиями на участке.

На практике причины способны сочетаться. Через неплотность внутрь попадает влажный воздух, после охлаждения образуется конденсат, а периодически туда проникает и вода из грунта.

Полезно обращать внимание не только на наличие влаги, но и на характер ее появления:

• возникает ли она после сильных дождей;
• меняется ли ситуация весной;
• обнаруживается ли вода в сухой сезон;
• появляются ли следы влаги со стороны помещения;
• повторяется ли проблема после удаления воды;
• связана ли она с определенным участком ввода.

Такие наблюдения помогают специалисту быстрее определить вероятный источник.

Почему направление и форма трассы имеют значение

Вода перемещается под действием силы тяжести. Любой протяженный трубный участок может иметь локальные низкие точки, даже если визуально трасса кажется почти прямой.

Незначительное изменение положения трубы в грунте иногда создает место, где жидкость будет накапливаться. После обратной засыпки увидеть такую особенность уже невозможно.

Состояние грунта тоже не остается неизменным. Он уплотняется, увлажняется, промерзает и оттаивает. Эти процессы способны влиять на положение отдельных элементов подземной трассы.

По этой причине проблема воды связана не только с герметичностью. Важны также конфигурация защитного канала и направление, в котором жидкость может перемещаться.

Материал трубы и влажная среда

Для защиты кабелей используются трубы и каналы из разных материалов. Их свойства заметно отличаются.

Полимерные изделия обычно не подвержены коррозии в том же смысле, что металлические, но качество конкретного материала, жесткость и устойчивость к внешним воздействиям все равно имеют значение.

Металлические элементы обладают иным набором характеристик. При длительном контакте с влагой состояние металла и защитных покрытий становится важным фактором.

Нельзя оценивать надежность только по одному признаку, например по жесткости материала. Для кабельного ввода имеют значение сразу несколько свойств:

• устойчивость к механическим нагрузкам;
• поведение во влажной среде;
• сохранение формы;
• качество соединений;
• совместимость с условиями эксплуатации;
• долговечность при температурных изменениях.

Материал трубы не устраняет необходимость учитывать воду внутри нее.

Вода может перемещаться в сторону помещения

Одна из неприятных особенностей защитной трубы — возможность переноса влаги из скрытой наружной зоны в доступную внутреннюю.

Если вода появляется возле ввода в техническом помещении, подвале или около щита, источник может находиться значительно дальше.

Жидкость способна двигаться вдоль кабеля, по внутренней поверхности трубы или заполнять свободное пространство при повышении уровня воды на наружной стороне.

Из-за этого локальная борьба только с видимой влагой не всегда устраняет причину. Необходимо понимать, откуда она поступает и почему получает возможность перемещаться по трассе.

Какие признаки требуют внимания

Не каждое обнаружение капли означает аварийное состояние. Но некоторые признаки указывают, что кабельный ввод стоит обследовать внимательнее.

К ним относятся:

• регулярное появление воды со стороны помещения;
• заметное количество жидкости внутри защитной трубы;
• следы коррозии на металлических элементах;
• изменение состояния доступной части оболочки кабеля;
• сырость возле электрических соединений;
• мокрые поверхности около щита или коробок;
• повторение проблемы после дождей и снеготаяния;
• повреждение или деформация доступных участков трубы.

Если влага добралась до электрооборудования или есть признаки повреждения кабеля, самостоятельные эксперименты с вводом небезопасны. Состояние электрической части должен оценивать квалифицированный специалист.

Почему герметизация не сводится к «закрыть все отверстия»

Интуитивное решение при обнаружении воды — полностью перекрыть пути движения воздуха и влаги. У такой задачи есть несколько сторон.

Нужно учитывать, откуда поступает вода, как ведет себя воздух внутри полости, где находятся потенциальные точки накопления жидкости и для каких условий предназначены используемые элементы.

Ошибочная оценка причины способна изменить путь воды, но не устранить ее источник. Влага продолжит поступать и будет накапливаться в менее заметном месте.

Герметичность кабельного ввода связана не только с самой трубой. Значение имеют примыкания к строительным конструкциям, состояние наружной части трассы и особенности используемой кабельной системы.

Поэтому универсальный совет «просто загерметизировать трубу» недостаточен для оценки конкретного ввода.

Типичные ошибки в восприятии кабельной трубы

Одна из распространенных ошибок — воспринимать защитную трубу как полностью сухой герметичный футляр. Многие системы изначально не гарантируют таких условий.

Другая ошибка — считать любую воду внутри трубы непосредственным признаком повреждения кабеля. Исправная оболочка кабеля сама выполняет защитную функцию, а реальные риски зависят от типа кабеля, состояния его поверхности и окружающих элементов.

Не менее рискованно игнорировать большое количество воды только потому, что электричество продолжает работать. Отсутствие немедленного отказа оборудования не подтверждает хорошее состояние всей трассы.

Также нельзя оценивать скрытый ввод исключительно по нескольким сантиметрам трубы, доступным в помещении. Под землей условия могут заметно отличаться.

Что стоит выяснить при обследовании ввода

Для оценки полезно собрать информацию обо всей трассе, а не только о месте, где обнаружена вода.

Специалисту могут понадобиться сведения о расположении подземного участка, характере ввода через строительные конструкции, типе примененного кабеля и защитной трубы.

Имеет значение история проблемы. Если влага появилась спустя несколько лет после строительства, возможные причины будут отличаться от ситуации, наблюдавшейся сразу после монтажа.

Стоит обратить внимание и на изменения вокруг дома: земляные работы, изменение рельефа, устройство дорожек, изменение отвода дождевой воды или оседание грунта способны повлиять на условия эксплуатации скрытой трассы.

Какие вопросы задать электрику

При осмотре кабельного ввода полезнее получить оценку конкретных элементов системы, чем ограничиться вопросом о том, допустима ли вода вообще.

Можно уточнить:

• соответствует ли кабель условиям, в которых он фактически находится;
• нет ли повреждений его наружной оболочки;
• присутствуют ли соединения на потенциально влажных участках;
• может ли вода перемещаться к электрооборудованию;
• в каком состоянии находится защитная труба;
• есть ли признаки внешнего поступления воды;
• какие участки системы требуют дополнительного обследования.

Такой подход позволяет разделить два разных вопроса: почему в трубе образовалась влажная среда и представляет ли она опасность для конкретного кабельного ввода.

Когда проблема связана уже не только с электрикой

Вода около кабельного ввода иногда указывает на состояние строительной конструкции.

Если влага регулярно появляется в месте прохода коммуникаций через стену или фундамент, необходимо учитывать не только кабельную систему, но и само примыкание.

Через участки прохода коммуникаций вода может поступать из окружающего грунта. Видимый мокрый кабель или труба в таком случае становятся лишь одним из проявлений более общей проблемы с проникновением влаги.

Характерными сопутствующими признаками могут быть влажные пятна, потемнение отделки, сырость на соседних поверхностях или следы высолов на минеральных конструкциях.

Тогда оценка должна учитывать одновременно электрическую безопасность и состояние ограждающей конструкции.

Почему периодическое наблюдение полезнее разовой проверки

Некоторые дефекты проявляются только при определенных условиях. В сухую погоду труба может выглядеть совершенно нормальной, а после продолжительных осадков внутри снова появится вода.

Сезонность дает важную информацию о природе проблемы. Весеннее снеготаяние, продолжительные осенние дожди и резкие температурные изменения создают разные условия.

Если есть возможность безопасно наблюдать за доступным участком без вмешательства в электрические соединения, полезно отмечать связь появления влаги с погодой и сезоном.

Для специалиста такие сведения нередко информативнее разового осмотра полностью высохшей системы.

Главное о воде в трубе для кабельного ввода

Вода внутри защитной трубы может появляться из-за конденсации, проникновения через неплотности, воздействия влажного грунта или поступления с наружной части трассы. Часто работают сразу несколько причин.

Защитная труба не должна автоматически восприниматься как гарантированно сухой герметичный канал. Ее основная функция может заключаться прежде всего в механической защите кабеля.

Опасность влаги определяется состоянием всей системы: типом и сохранностью кабеля, расположением соединений, возможностью попадания воды к электрооборудованию, состоянием самой трубы и строительных конструкций вокруг ввода.

Единичные капли конденсата и регулярное поступление значительного количества воды требуют разной оценки. Особого внимания заслуживают случаи, когда влага доходит до щита, коробок или других электрических элементов, появляются признаки повреждения оболочки либо вода стабильно возвращается после осадков.

Надежный кабельный ввод — это не просто кабель, помещенный в трубу. Это сочетание электрической защиты, механической устойчивости, правильного поведения конструкции во влажной среде и состояния места, где коммуникация пересекает границу дома.
