От чего зависит несущая способность рельса и почему её нельзя определить по одному размеру

Рельс выглядит как массивный и очень прочный металлический профиль, поэтому его нередко рассматривают не только как элемент железнодорожного пути, но и как потенциальную основу для различных хозяйственных и строительных конструкций. При этом вопрос о том, какую нагрузку выдерживает рельс, нельзя свести к одной цифре. Несущая способность зависит не только от массы и размеров самого профиля, но и от длины пролёта, расположения опор, характера нагрузки, состояния металла и способа установки.

Один и тот же рельс в разных условиях может вести себя совершенно по-разному. При коротком расстоянии между опорами он способен воспринимать значительное усилие с относительно небольшим прогибом, а при увеличении пролёта деформации заметно возрастают. Равномерно распределённая нагрузка и тяжёлый предмет, установленный в одной точке, также создают разные условия работы.

Поэтому оценивать рельс как несущий элемент следует не по принципу «толстый металл — значит выдержит», а с учётом всей конструкции.

Почему рельс обладает высокой прочностью

Форма железнодорожного рельса разработана для восприятия значительных механических воздействий. Его профиль состоит из головки, шейки и широкой подошвы. Такое сечение позволяет эффективно использовать металл при работе на изгиб и одновременно обеспечивает устойчивое опирание.

Головка представляет собой наиболее массивную верхнюю часть профиля. В штатных условиях именно она непосредственно воспринимает нагрузку от колёс.

Шейка соединяет головку с подошвой. Она относительно узкая, но играет важную роль в передаче усилий между верхней и нижней частями сечения.

Подошва увеличивает площадь опоры и повышает устойчивость элемента.

Геометрия рельса выгодно отличается от обычной металлической полосы или стержня такой же массы. Значительная часть металла расположена на удалении от центральной зоны сечения, что повышает сопротивление изгибу.

Однако сама форма профиля ещё не определяет допустимую нагрузку. Рельс в железнодорожном пути работает как часть сложной системы с множеством точек опоры. Если тот же профиль использовать как отдельную балку между двумя опорами, условия его работы изменятся.

Главный фактор — расстояние между опорами

Одним из наиболее важных параметров является пролёт — расстояние между точками, на которые опирается рельс.

Чем меньше это расстояние, тем жёстче ведёт себя элемент. При увеличении пролёта способность сопротивляться изгибу быстро снижается, а прогиб становится заметнее.

Представление о прочности рельса часто формируется по его работе на железной дороге. Там он лежит не между двумя далеко расположенными опорами, а опирается на систему шпал. Нагрузка распределяется сразу между несколькими участками пути.

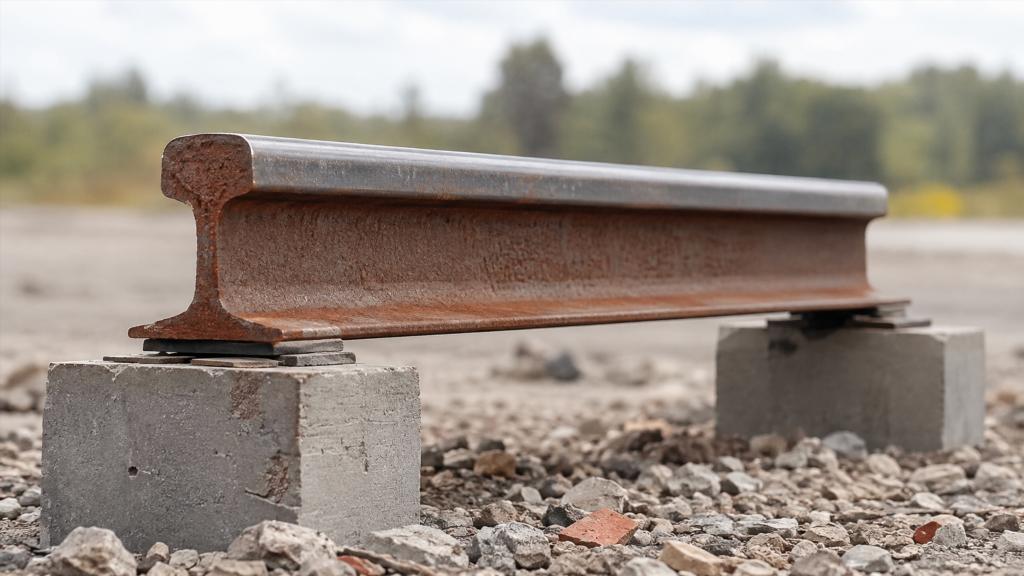

Если рельс положить, например, между двумя стенами или стойками, он начинает работать как самостоятельная балка. Такое применение нельзя напрямую сравнивать с его штатной эксплуатацией.

При оценке конструкции имеют значение:

• расстояние между опорами;
• жёсткость самих опор;
• положение рельса относительно вертикальной оси;
• возможность смещения в местах опирания;
• наличие дополнительных промежуточных опор.

Даже очень массивный профиль при большом пролёте может получить значительный прогиб задолго до появления заметных повреждений металла.

Нагрузка может быть разной

Фраза «рельс выдерживает определённый вес» слишком упрощает реальную работу конструкции. Важно учитывать не только величину нагрузки, но и способ её приложения.

Равномерно распределённая нагрузка

При распределённой нагрузке усилие действует на значительную часть длины рельса.

Так происходит, например, когда на металлический элемент опирается протяжённая конструкция, передающая массу через несколько точек.

Такая нагрузка обычно создаёт более равномерное напряжённое состояние, чем сопоставимая по общей величине сила, сосредоточенная на небольшом участке.

Сосредоточенная нагрузка

Тяжёлый предмет, опирающийся на рельс небольшой площадью, создаёт локальную нагрузку.

Положение этой точки имеет большое значение. Особенно неблагоприятной для свободно опёртой балки часто оказывается зона вблизи середины пролёта, где изгибающий эффект выражен сильнее.

Если ту же нагрузку переместить ближе к опоре, условия работы изменятся.

Несколько отдельных нагрузок

На практике встречается и сочетание нескольких точек приложения усилия. Например, конструкция может передавать массу через несколько стоек.

Здесь важны расстояния между ними и положение относительно опор рельса.

По этой причине две конструкции одинаковой общей массы могут совершенно по-разному воздействовать на один и тот же металлический профиль.

Статическая и динамическая нагрузка — не одно и то же

Постоянно лежащий на рельсе груз создаёт статическое воздействие. Совсем иначе работает конструкция, если нагрузка движется, падает, вибрирует или периодически меняется.

Динамические воздействия могут быть связаны с:

• движущимися механизмами;
• ударами;
• падением тяжёлых предметов;
• вибрацией оборудования;
• резким включением механизмов;
• повторяющимися переменными нагрузками.

Кратковременный удар способен создавать усилие, заметно отличающееся от того, которое соответствовало бы только массе предмета в покое.

Именно поэтому рельс, который кажется достаточно жёстким под неподвижным грузом, нельзя автоматически считать подходящим для конструкции с ударными или циклическими воздействиями.

Что важнее: прочность или прогиб

При оценке металлической балки существует как минимум два разных вопроса: разрушится ли элемент и насколько сильно он деформируется.

Рельс может сохранять целостность, но при этом заметно прогибаться.

Для многих конструкций чрезмерный прогиб становится проблемой гораздо раньше, чем возникает непосредственная угроза разрушения металла. Деформация может привести к перекосу расположенных сверху элементов, появлению трещин в отделке, заклиниванию механизмов или нарушению геометрии конструкции.

Поэтому выражение «выдерживает нагрузку» может иметь несколько смыслов:

• металл не разрушается;
• не возникает остаточной деформации;
• прогиб остаётся приемлемым;
• сохраняется устойчивость всей конструкции;
• соединения и опоры продолжают нормально работать.

Оценка только предельной прочности металла не даёт полного представления о надёжности конструкции.

Большое значение имеет положение рельса

Рельсовый профиль рассчитан на определённую ориентацию. Наибольшую эффективность при восприятии вертикальной нагрузки он показывает, когда расположен привычным образом: головкой вверх, подошвой вниз.

Если повернуть профиль набок, свойства сечения относительно направления изгиба изменятся.

Количество металла останется тем же, но его распределение относительно действующей силы будет другим. Конструкция может стать значительно менее жёсткой в требуемом направлении.

Поэтому сравнивать два одинаковых рельса, один из которых установлен вертикально в обычном положении, а другой лежит на боку, некорректно. Их способность сопротивляться изгибу будет различаться.

Опоры определяют работу всей системы

Надёжность зависит не только от самого рельса.

Даже очень прочная балка не обеспечит безопасность, если слабым местом оказываются точки её опирания. Под нагрузкой может деформироваться кирпичная кладка, бетон, металлическая стойка или другая конструкция, на которой расположен рельс.

Отдельного внимания требуют места контакта.

Слишком маленькая площадь опирания может создавать высокое локальное давление. Край рельса способен воздействовать на менее прочный материал значительно сильнее, чем кажется при оценке общей массы конструкции.

При анализе учитывают:

• материал основания;
• площадь контакта;
• состояние опоры;
• устойчивость против смещения;
• возможность поворота элемента;
• качество соединений;
• передачу усилия на нижележащие конструкции.

Иногда сам рельс остаётся практически недеформированным, а повреждения возникают именно в зоне опирания.

Почему масса рельса не даёт ответа о его несущей способности

Рельсы выпускаются с различной геометрией и массой на единицу длины. Более массивный профиль обычно обладает иными характеристиками сечения, но простое сравнение веса двух рельсов недостаточно.

Важно не только количество металла, но и то, как этот металл расположен.

На сопротивление изгибу влияет геометрия всего поперечного сечения:

• высота профиля;
• ширина головки;
• толщина шейки;
• ширина подошвы;
• распределение материала относительно центральной части сечения.

Два металлических элемента одинаковой массы могут иметь существенно различную жёсткость, если отличаются по форме.

Поэтому утверждение, что более тяжёлый кусок металла автоматически является лучшей балкой, не всегда верно.

Состояние старого рельса может изменить результат

Рельсы нередко используют повторно. В таком случае особенно важно фактическое состояние металла.

Внешне массивный элемент может иметь следы длительной эксплуатации, коррозии или механических повреждений.

Износ головки

Рабочая поверхность старого рельса может быть заметно изношена. Изменение геометрии означает и изменение первоначального сечения.

Небольшой поверхностный износ не равнозначен серьёзному повреждению, но состояние элемента следует рассматривать целиком.

Коррозия

Поверхностная ржавчина и глубокая коррозия — разные явления.

Если коррозия привела к заметной потере металла, особенно в тонких участках профиля, исходные характеристики элемента уже нельзя считать полностью сохранёнными.

Трещины

Трещина является значительно более серьёзным фактором, чем обычная поверхностная ржавчина.

Некоторые дефекты трудно обнаружить только визуально. Именно поэтому неизвестная история старого рельса создаёт дополнительную неопределённость при использовании его в ответственных конструкциях.

Остаточная деформация

Изогнутый или скрученный элемент уже имеет изменённую геометрию. Попытка оценивать его по характеристикам нового прямого профиля может дать ошибочное представление о работе конструкции.

Марка и свойства стали тоже имеют значение

Не все рельсы изготовлены из металла с абсолютно одинаковыми характеристиками.

Состав стали, технология производства, термическая обработка и назначение конкретного типа рельса влияют на его механические свойства.

При грубой бытовой оценке этот фактор иногда упускают, считая все рельсы одинаковыми. Для ответственной несущей конструкции такой подход ненадёжен.

Даже точное измерение внешних размеров не сообщает автоматически:

• характеристики стали;
• историю нагрузок;
• наличие внутренних дефектов;
• степень износа;
• остаточные напряжения.

Особенно это важно при использовании старых элементов неизвестного происхождения.

Почему нельзя переносить железнодорожную нагрузку на строительную конструкцию

Иногда прочность рельса пытаются оценить через массу железнодорожного вагона или локомотива. Такое сравнение вводит в заблуждение.

В пути рельс работает совместно с другими элементами. Нагрузка передаётся через колёса, затем распределяется по рельсу, шпалам и основанию. Соседние участки также участвуют в работе.

Самостоятельная металлическая балка между двумя опорами находится в другой расчётной ситуации.

Из того, что рельс применяется под тяжёлым подвижным составом, нельзя сделать вывод, что один отрезок рельса способен безопасно удерживать сопоставимую массу при использовании в перекрытии, перемычке, эстакаде или другой самодельной конструкции.

Какие ошибки чаще всего возникают при бытовой оценке

Одна из распространённых ошибок — оценка только по толщине металла. Массивный внешний вид действительно говорит о высокой прочности профиля, но ничего не сообщает о конкретном пролёте и условиях нагружения.

Не менее рискованно ориентироваться на опыт похожей конструкции: «у соседа лежит такой же рельс и ничего не случилось». Даже небольшое различие в длине пролёта, опорах или положении нагрузки способно существенно изменить результат.

К типичным ошибкам относятся:

• сравнение только по массе рельса;
• игнорирование длины пролёта;
• отсутствие оценки прогиба;
• установка профиля в невыгодном положении;
• опирание на слабое основание;
• использование старого элемента без оценки состояния;
• перенос характеристик железнодорожного пути на отдельную балку;
• игнорирование ударных и вибрационных воздействий;
• оценка только самого рельса без остальных элементов конструкции.

Надёжность определяется самым слабым участком системы, а не только наиболее прочным металлическим элементом.

Когда особенно важна профессиональная оценка

Чем серьёзнее последствия возможной деформации или разрушения, тем меньше оснований использовать приблизительные представления о запасе прочности.

Особого внимания требуют ситуации, когда рельс предполагается использовать как элемент:

• перекрытия;
• перемычки;
• опоры тяжёлого оборудования;
• площадки или эстакады;
• конструкции, под которой находятся люди;
• элемента, воспринимающего движущуюся нагрузку;
• части сооружения с большим пролётом.

В таких случаях требуется оценивать не только сам профиль, но и всю схему передачи нагрузки до основания.

Специалисту для этого нужны исходные данные: тип и состояние рельса, его длина, расположение опор, характер нагрузки, назначение конструкции и свойства связанных с ним элементов.

Что можно определить без расчёта

Без индивидуального расчёта всё же можно понять, какие условия делают работу рельса более или менее благоприятной.

Короткий пролёт обычно создаёт более благоприятную ситуацию по изгибу, чем длинный. Дополнительная промежуточная опора существенно меняет схему работы элемента. Распределение нагрузки по длине отличается от воздействия тяжёлого объекта в одной точке. Новый профиль с известными характеристиками предоставляет больше исходной информации, чем старый ржавый рельс неизвестного происхождения.

Полезно оценивать не только предполагаемую массу, но и весь набор условий:

Геометрия

Какой именно профиль используется, какова его длина и в каком положении он установлен.

Опирание

На что опирается рельс, каково расстояние между опорами и насколько надёжно сами опоры воспринимают усилия.

Характер нагрузки

Будет ли она постоянной, переменной, движущейся, сосредоточенной или распределённой.

Состояние элемента

Есть ли коррозия, деформация, трещины, значительный износ или следы повреждений.

Требования к конструкции

Насколько критичен прогиб и какие последствия вызовет возможная потеря устойчивости.

Такой подход позволяет отличить разумную предварительную оценку от попытки определить допустимую нагрузку только по внешнему виду металлического профиля.

Рельс — прочный элемент, но не универсальная балка с известной нагрузкой

Высокая прочность рельсового профиля связана с его геометрией, качеством металла и назначением. Однако сама принадлежность детали к рельсам не определяет, какую массу она сможет безопасно удерживать в произвольной конструкции.

Несущая способность формируется сочетанием нескольких факторов: характеристик профиля, длины пролёта, расположения опор, направления нагрузки, её распределения, состояния металла и требований к допустимому прогибу.

Особенно важно различать прочность материала и работоспособность конструкции. Рельс может не разрушиться, но чрезмерно прогнуться. Он может оставаться целым, пока повреждается основание под ним. Новый профиль и сильно изношенный старый элемент также нельзя считать равноценными.

Поэтому корректная оценка начинается не с поиска одной универсальной цифры, а с понимания условий, в которых рельс должен работать. Для хозяйственных задач это помогает заранее увидеть слабые места, а для ответственных несущих конструкций — сформулировать необходимые исходные данные для полноценной инженерной проверки.
