Поршневой и мембранный редуктор давления воды: отличия, особенности и критерии выбора

Редуктор давления воды нужен для того, чтобы снизить входное давление и сделать его более стабильным на участке водопровода после устройства. Для бытовой системы это особенно важно там, где давление во внешней сети заметно меняется, возникают кратковременные скачки или сантехническое оборудование рассчитано на более спокойный режим работы.

Среди бытовых редукторов чаще всего рассматривают две конструкции — поршневую и мембранную. Обе решают одну основную задачу, но делают это по-разному. Отличаются чувствительность механизма, реакция на изменение расхода, требования к состоянию воды, характер обслуживания и поведение при длительной эксплуатации.

Универсального преимущества одной конструкции над другой нет. Для осмысленного сравнения полезнее разобраться, как устроены эти редукторы и какие свойства конструкции действительно влияют на работу домашнего водопровода.

Зачем в домашней системе нужен редуктор давления

Давление в централизованном водопроводе не обязательно остается одинаковым в течение суток. Оно может меняться вместе с потреблением воды в доме, режимом работы насосного оборудования и особенностями самой сети.

Для пользователя такие колебания проявляются по-разному: меняется напор из смесителя, шумит арматура, резче закрываются клапаны, сантехнические приборы работают в менее стабильных условиях. Избыточное давление также увеличивает нагрузку на соединения, гибкие подводки, запорные элементы и внутреннюю арматуру оборудования.

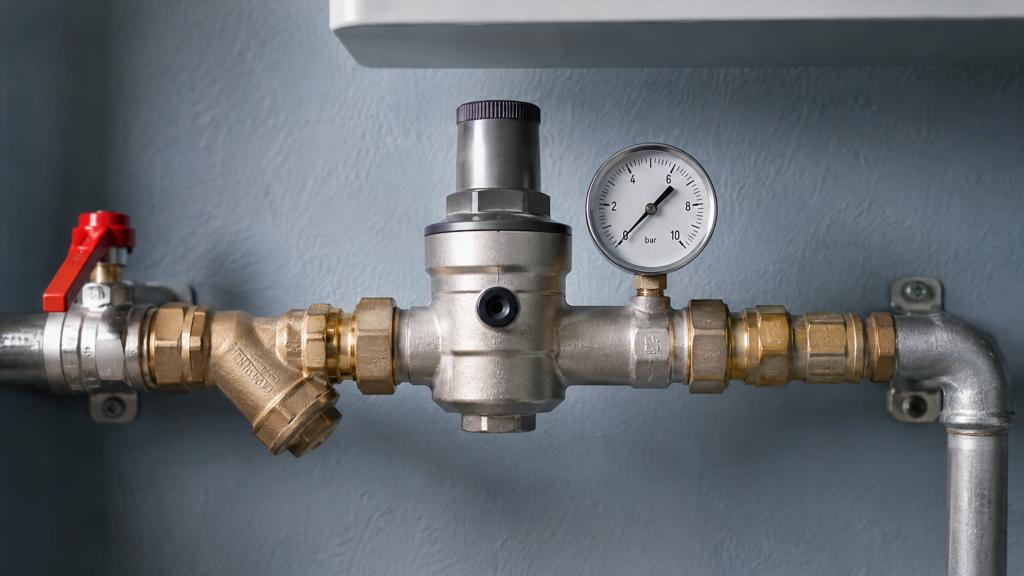

Редуктор располагается между участком с более высоким давлением и внутренней системой, которой требуется более стабильный режим. Его задача не состоит в очистке воды, увеличении расхода или устранении любых гидравлических проблем. Он работает именно с давлением.

К основным функциям устройства относятся:

• уменьшение давления после редуктора;
• поддержание более стабильного режима при изменениях на входе;
• снижение нагрузки на сантехническую арматуру;
• создание более предсказуемых условий для оборудования;
• ограничение чрезмерного давления в защищаемой части системы.

Характер выполнения этих задач зависит не только от типа редуктора. Имеют значение качество механизма, его состояние, пропускная способность, чистота воды и условия эксплуатации.

Как работает редуктор давления

Внутри редуктора находится подвижный регулирующий элемент, который изменяет проходное сечение для воды. Когда давление после устройства отклоняется от заданного режима, механизм перемещается и изменяет поток.

В работе участвуют несколько основных элементов:

• корпус;
• пружина;
• регулирующий узел;
• клапан;
• подвижный чувствительный элемент;
• уплотнения.

Разница между поршневым и мембранным редуктором в значительной степени связана с тем, какой элемент воспринимает изменение давления и передает усилие на регулирующий механизм.

В поршневой конструкции эту функцию выполняет поршень. В мембранной — гибкая мембрана.

На практике такое различие влияет на трение внутри механизма, восприимчивость к загрязнениям и характер регулирования.

Что представляет собой поршневой редуктор давления

Поршневой редуктор имеет сравнительно компактную механическую конструкцию. Давление воды воздействует на поршень, положение которого связано с пружиной и клапаном.

При изменении давления равновесие сил нарушается, поршень перемещается, а проход для воды становится больше или меньше. После стабилизации механизма устанавливается новое равновесное положение.

Сильные стороны поршневой конструкции

Одна из заметных особенностей таких устройств — относительная простота.

Компактный механизм позволяет выпускать небольшие по размерам редукторы, которые удобно размещать в ограниченном сантехническом пространстве. Для квартирного узла ввода, где рядом находятся счетчики, фильтры, краны и коллекторы, размер корпуса иногда становится существенным фактором.

К преимуществам поршневой схемы обычно относят:

• сравнительно простое устройство;
• небольшие габариты многих моделей;
• распространенность;
• понятный принцип работы;
• возможность использования в обычных бытовых системах.

Простота конструкции сама по себе не гарантирует долговечности. Большое значение имеют качество изготовления и состояние контактирующих поверхностей.

Ограничения поршневого механизма

Поршень перемещается внутри направляющей поверхности. Между деталями возникает механическое трение, а небольшие частицы из воды способны влиять на свободное движение механизма.

Отложения также постепенно изменяют состояние рабочих поверхностей. Если поршень начинает двигаться менее свободно, реакция устройства на изменение давления может ухудшаться.

Проблемы не обязательно возникают быстро. Скорость их появления зависит от состава воды, качества фильтрации, интенсивности эксплуатации и конструкции конкретного редуктора.

Наиболее характерные особенности поршневой схемы связаны с тем, что:

• подвижные детали непосредственно взаимодействуют между собой;
• загрязнения способны мешать свободному перемещению поршня;
• состояние рабочих поверхностей заметно влияет на точность работы;
• при износе уплотнений характеристики механизма могут меняться.

По этой причине качество воды перед устройством имеет практическое значение.

Как устроен мембранный редуктор давления

В мембранном редукторе изменение давления воспринимает эластичная мембрана. Она разделяет рабочие зоны механизма и передает усилие на клапан.

Мембрана изгибается под действием давления, а пружина создает противоположное усилие. Изменение этого равновесия приводит к перемещению регулирующего узла.

Сам принцип также механический, однако характер движения отличается от работы поршня в цилиндрической направляющей.

Чем интересна мембранная конструкция

Гибкая мембрана позволяет уменьшить влияние трения подвижного чувствительного элемента о стенки корпуса. За счет этого механизм способен достаточно плавно реагировать на изменение давления.

В хорошо спроектированном устройстве это помогает поддерживать стабильную работу при меняющемся расходе воды.

Среди характерных преимуществ мембранных редукторов выделяют:

• плавную реакцию регулирующего механизма;
• отсутствие скольжения чувствительного поршня по цилиндрической поверхности;
• меньшую зависимость чувствительного элемента от механического трения;
• возможность стабильной работы в широком диапазоне бытовых режимов.

Эти свойства не означают полной нечувствительности к качеству воды. Клапан и другие детали по-прежнему контактируют с потоком.

Что может ограничивать мембранный редуктор

Мембрана является рабочей эластичной деталью. Со временем ее свойства могут изменяться под действием давления, температуры и длительных деформаций.

На срок службы также влияет качество материала. Устройство с хорошо изготовленной мембраной и надежным клапанным механизмом может работать долго, тогда как одна только надпись о типе конструкции ничего не говорит о ресурсе.

Корпуса мембранных редукторов нередко оказываются крупнее поршневых аналогов. В тесной сантехнической нише это может повлиять на компоновку оборудования.

Поршневой и мембранный редуктор: ключевые различия

Главное отличие находится не снаружи корпуса, а внутри регулирующего механизма.

Поршневая схема использует жесткий подвижный элемент, перемещающийся относительно направляющей поверхности. Мембранная схема воспринимает давление через гибкую перегородку.

Это различие отражается сразу на нескольких свойствах.

Чувствительность к загрязнениям

Для поршневой конструкции загрязнение направляющих поверхностей особенно нежелательно. Налет или частицы способны увеличить сопротивление движению.

У мембранной конструкции нет аналогичного скользящего чувствительного поршня, однако загрязнения все равно могут влиять на клапан, седло и узкие проходы.

Поэтому ошибочно считать, что мембранному устройству чистота воды вообще не важна.

Плавность регулирования

Мембранный механизм обычно рассматривают как конструкцию с более плавным восприятием изменения давления. Поршневой редуктор также способен хорошо поддерживать давление, если его механизм выполнен качественно и находится в исправном состоянии.

Разница становится заметнее не по самому факту наличия поршня или мембраны, а по поведению конкретного устройства при изменении расхода.

Размер корпуса

Поршневые модели часто делают компактными. Мембранному механизму требуется место для рабочей мембраны и камеры, поэтому корпус может быть крупнее.

Для открытого технического помещения разница обычно невелика. В маленьком сантехническом шкафу несколько дополнительных сантиметров иногда становятся важными.

Обслуживание

Конструкция конкретного редуктора имеет большее значение, чем его принадлежность к поршневому или мембранному типу.

Одни устройства допускают разборку и замену отдельных элементов, другие рассчитаны на замену узла целиком. Перед оценкой удобства обслуживания полезно выяснить, предусматривает ли конструкция доступ к внутреннему механизму.

Почему нельзя выбирать редуктор только по типу конструкции

Сравнение «поршневой против мембранного» удобно, но слишком упрощает задачу.

Два качественно разных поршневых редуктора могут отличаться между собой сильнее, чем хороший поршневой и хороший мембранный.

На реальную работу влияют:

• точность изготовления клапана;
• качество уплотнений;
• материал корпуса;
• конструкция пружины;
• устойчивость регулировки;
• качество внутренних поверхностей;
• допустимые рабочие условия;
• пропускная способность;
• возможность обслуживания.

Если устройство не соответствует режиму системы, преимущество выбранного механизма может оказаться практически незаметным.

Почему пропускная способность имеет значение

Редуктор создает сопротивление потоку. Когда через него проходит вода, давление до и после устройства различается не только из-за регулирования, но и из-за гидравлических потерь.

Если устройство рассчитано на меньший расход, чем требуется системе, при одновременной работе нескольких точек водоразбора напор может заметно меняться.

Например, пользователь открывает один смеситель и не замечает проблем. Затем одновременно начинает работать душ, наполняется бачок и включается другой потребитель воды. Если проходная способность редуктора мала для такого режима, изменение становится более заметным.

Оценивать устройство только по диаметру резьбового соединения недостаточно. Одинаковый размер подключения не означает одинаковые гидравлические характеристики.

Роль стабильности давления

Для хорошего редуктора важна не просто способность снизить давление при отсутствии расхода.

Домашний водопровод работает динамически. Вода то не расходуется, то проходит через один кран, то одновременно требуется нескольким потребителям.

Полезное качество редуктора заключается в способности сохранять приемлемую стабильность при этих изменениях.

На поведение устройства влияют:

• входное давление;
• текущий расход воды;
• конструкция клапана;
• жесткость пружины;
• чувствительность регулирующего элемента;
• гидравлическое сопротивление;
• состояние внутренних деталей.

Устройства одинакового типа могут вести себя по-разному именно из-за этих конструктивных нюансов.

Материал корпуса и внутренних деталей

Корпус редуктора постоянно контактирует с водой и испытывает механическую нагрузку от давления.

В бытовой сантехнике широко применяются металлические корпуса на основе медных сплавов и другие материалы, рассчитанные на работу в водопроводных системах. Важен не только внешний вид корпуса, но и качество самого материала, резьбы и обработки внутренних поверхностей.

При осмотре устройства полезно обращать внимание на общую конструктивную аккуратность:

• ровность резьбовых соединений;
• качество уплотнительных поверхностей;
• отсутствие грубых дефектов обработки;
• понятную маркировку назначения;
• доступность элементов регулировки и обслуживания.

Массивный корпус не является самостоятельным доказательством качества, так же как компактность не говорит о низкой надежности.

Нужен ли манометр

Манометр не меняет принцип работы редуктора, но делает состояние системы более наглядным.

Без измерительного прибора пользователь ориентируется в основном на субъективный напор воды. Манометр позволяет увидеть давление непосредственно в системе и заметить изменение режима.

Встречаются несколько конструктивных решений: редуктор с уже установленным прибором, корпус с посадочным местом под него или отдельное измерение давления в другом участке системы.

Манометр особенно полезен при диагностике. Он помогает различить субъективное ощущение слабого напора и реальное изменение давления.

При этом сам факт наличия шкалы на корпусе не делает редуктор более точным или надежным. Это дополнительный контрольный элемент.

Регулируемые и настроенные редукторы

Часть устройств позволяет изменять настройку пружины. В других конструкциях диапазон регулирования ограничен или предусмотрена заводская настройка.

Регулируемая конструкция дает больше возможностей адаптации к конкретной системе, однако возможность вращать регулировочный элемент не означает, что настройку следует менять без понимания параметров водопровода и подключенного оборудования.

Для владельца дома важнее знать, что настройка давления связана с характеристиками всей системы, а не только с желанием получить более сильный поток из крана.

Слишком высокое давление увеличивает нагрузку на арматуру. Чрезмерное снижение может ухудшить работу потребителей воды. Поэтому настройка должна рассматриваться как часть общей оценки системы.

Какие ошибки часто допускают при выборе

Распространенная ошибка — искать устройство, которое считается «самым надежным» независимо от условий эксплуатации.

Редуктор работает как часть водопровода, поэтому его свойства проявляются только в сочетании с характеристиками системы.

Неудачный выбор часто связан с несколькими заблуждениями:

• более крупный корпус обязательно означает лучшую конструкцию;
• мембранный механизм совершенно не боится загрязнений;
• поршневой редуктор всегда работает хуже мембранного;
• одинаковая резьба означает одинаковую пропускную способность;
• наличие манометра говорит о высоком классе устройства;
• редуктор способен устранить любые проблемы с напором;
• после установки состояние устройства больше не требуется контролировать.

Каждое из этих представлений упрощает реальную картину.

Как качество воды влияет на ресурс

Внутри водопровода могут присутствовать механические частицы, продукты коррозии, минеральные отложения и другие загрязнения.

Они постепенно воздействуют на подвижные элементы и уплотнительные поверхности.

Для поршневого редуктора особенно важно свободное перемещение поршня. Для мембранного также критично состояние клапанного механизма.

Если на седле клапана появляется загрязнение, плотность его закрытия может ухудшиться независимо от типа чувствительного элемента.

Из этого следует важный практический вывод: долговечность редуктора нельзя рассматривать отдельно от общего состояния водопроводной системы.

Какие признаки могут указывать на проблемы с редуктором

Исправное устройство обычно не требует постоянного внимания пользователя. Проверка становится актуальной, когда поведение системы меняется.

Насторожить могут:

• заметное изменение давления после периода стабильной работы;
• сильная разница напора при одинаковых условиях использования;
• рост давления после редуктора при отсутствии расхода;
• посторонний шум в узле;
• нестабильная работа при открытии нескольких точек;
• следы подтекания около корпуса или соединений.

Такие симптомы не позволяют автоматически обвинить именно редуктор. Похожие проявления способны возникать из-за фильтра, запорной арматуры, трубопровода, насосного оборудования или других элементов системы.

Точная причина определяется диагностикой всего участка.

Когда поршневая конструкция выглядит уместной

Поршневой редуктор может быть рациональным вариантом там, где ценятся компактность и конструктивная простота, а система работает с водой приемлемого качества.

Такой механизм не следует воспринимать как упрощенный заменитель мембранного. Качественный поршневой редуктор вполне способен выполнять бытовые задачи стабилизации давления.

При оценке стоит уделять внимание не только слову «поршневой», но и характеристикам самого устройства, его пропускной способности и возможности обслуживания.

Когда внимание привлекает мембранный редуктор

Мембранная конструкция интересна там, где важна плавность работы регулирующего механизма и требуется снизить влияние трения чувствительного элемента.

Она часто рассматривается для систем с меняющимся расходом воды, однако окончательная оценка также зависит от характеристик конкретной модели и водопровода.

Больший размер корпуса и наличие эластичной рабочей детали являются особенностями конструкции, которые нужно учитывать вместе с преимуществами.

Что полезно сравнить перед выбором

Грамотное сравнение начинается не с поиска победителя между двумя типами механизмов, а с проверки того, насколько устройство соответствует предполагаемым условиям эксплуатации.

Полезно сопоставить:

• тип регулирующего механизма;
• допустимые рабочие условия;
• пропускную способность;
• характер изменения давления при расходе;
• требования к качеству воды;
• размеры корпуса;
• возможность подключения манометра;
• доступность обслуживания;
• качество корпуса и внутренних деталей;
• назначение устройства для конкретного типа водопроводной системы.

Если один редуктор лучше подходит по гидравлическим характеристикам и условиям эксплуатации, формальное преимущество другого типа конструкции уже не имеет решающего значения.

Поршень или мембрана: что важнее на практике

Разница между поршневым и мембранным редуктором реальна, но она составляет лишь часть общей картины.

Поршневая конструкция привлекает простотой и компактностью, однако ее подвижный элемент чувствителен к состоянию рабочих поверхностей. Мембранный механизм уменьшает роль трения чувствительного элемента и способен обеспечивать плавное регулирование, но имеет собственные требования к качеству исполнения мембраны и клапанного узла.

При выборе для дома разумнее оценивать устройство как единый гидравлический механизм. Тип конструкции дает представление о принципе работы, но не определяет автоматически надежность, долговечность и стабильность давления.

Хороший редуктор — это не обязательно поршневой или обязательно мембранный. Это устройство, характеристики которого соответствуют системе водоснабжения, а конструкция позволяет сохранять предсказуемую работу при обычных изменениях расхода и давления.
