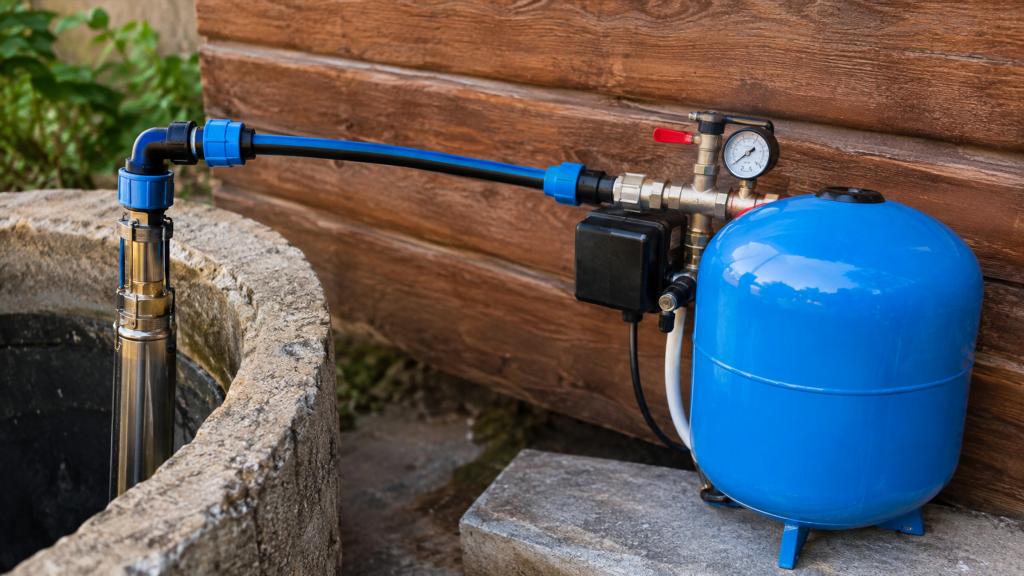

Обвязка колодца с погружным насосом: из каких элементов состоит система и как они работают вместе

Колодец с погружным насосом может обеспечивать дом водой постоянно, но сам насос — лишь часть системы. Чтобы вода поступала к точкам водоразбора с приемлемым давлением, оборудование не включалось без необходимости, трубопровод оставался заполненным, а при неполадках насос не работал в неблагоприятном режиме, используют целый набор взаимосвязанных элементов.

Обвязкой обычно называют совокупность трубопроводов, арматуры, автоматики, защитных устройств и вспомогательного оборудования, которые связывают погружной насос с внутренним водопроводом дома. Состав такой системы может отличаться в зависимости от характера водоснабжения, состояния колодца, режима проживания и особенностей оборудования. При этом назначение основных узлов остается схожим: поднять воду из источника, доставить ее к дому, поддерживать рабочий режим и уменьшить влияние неблагоприятных условий на насос и трубопровод.

Что входит в систему водоснабжения из колодца

В простейшем представлении вода движется от погружного насоса по напорной трубе к дому, после чего распределяется между потребителями. На практике между этими точками располагается несколько элементов, каждый из которых выполняет отдельную задачу.

Чаще всего в систему входят:

• погружной насос;
• напорный трубопровод;
• обратный клапан;
• соединительная и запорная арматура;
• гидроаккумулятор;
• элементы контроля давления;
• автоматика управления насосом;
• устройства защиты от неблагоприятных режимов;
• ввод трубопровода в дом;
• внутренняя сеть водоснабжения.

Не каждая система содержит одинаковый набор оборудования. Например, сезонное водоснабжение небольшой дачи может быть устроено проще, чем круглогодичная система дома с несколькими санузлами и большим числом точек водоразбора.

Главное значение имеет не количество компонентов, а их совместная работа. Даже качественный насос не обеспечивает стабильного водоснабжения, если остальные элементы подобраны или работают несогласованно.

Погружной насос как основной рабочий узел

Погружной насос располагается непосредственно в воде и создает давление, необходимое для подъема и перемещения воды по трубопроводу. Его рабочие условия во многом определяются особенностями самого колодца.

На эксплуатацию влияют:

• уровень воды;
• изменение уровня при интенсивном водоразборе;
• глубина источника;
• количество поступающей воды;
• наличие взвешенных частиц;
• режим потребления воды в доме.

Насос не должен рассматриваться отдельно от источника. Если вода поступает в колодец медленнее, чем ее забирает оборудование, уровень может значительно снижаться. В такой ситуации важна не только производительность устройства, но и возможность системы вовремя распознать неблагоприятный режим.

На работу насоса влияет и частота включений. Постоянные короткие циклы запуска и остановки создают нежелательную нагрузку на оборудование. Именно поэтому в традиционных схемах водоснабжения значительную роль играет гидроаккумулятор.

Для чего нужен напорный трубопровод

Напорная труба соединяет насос с внутренним водопроводом. В отличие от самотечных систем, вода в ней движется под создаваемым насосом давлением.

Для трубопровода важны не только прочность и герметичность. Учитываются также условия, в которых он находится: часть трубы может располагаться внутри колодца, другая — проходить в грунте, затем пересекать ограждающие конструкции и входить в помещение.

Почему состояние трубы влияет на всю систему

Негерметичность соединения или повреждение трубопровода может проявляться не только видимой утечкой. Возможны и менее очевидные признаки:

• давление снижается быстрее обычного;
• насос начинает включаться чаще;
• система долго набирает рабочее давление;
• после периода простоя появляются задержки с подачей воды;
• автоматика работает нестабильно.

Часть подобных симптомов может быть связана и с другими элементами, поэтому по одному признаку нельзя уверенно определять неисправный узел.

Для круглогодичного водоснабжения особенно важны участки трубопровода, находящиеся в зоне возможного промерзания. Замерзшая вода расширяется и способна повредить трубу, фитинги или арматуру. Защиту от таких ситуаций рассматривают еще при общей оценке системы, а не после появления первой аварии зимой.

Зачем системе обратный клапан

После остановки насоса вода в напорной магистрали стремится двигаться обратно в сторону источника. Обратный клапан ограничивает такое движение и помогает сохранить заполнение трубопровода.

Его значение особенно заметно при автоматической работе системы. Если вода после каждого отключения насоса быстро уходит обратно, давление падает, а оборудование вынуждено снова запускаться.

Неисправность обратного клапана может сопровождаться:

• частыми повторными включениями насоса;
• падением давления при отсутствии водоразбора;
• необычными звуками при запуске;
• задержкой восстановления подачи воды.

Подобные признаки не являются однозначным подтверждением поломки клапана. Давление может снижаться также из-за утечки, проблем с гидроаккумулятором или неисправности других компонентов.

Роль гидроаккумулятора

Гидроаккумулятор представляет собой емкость, позволяющую запасать некоторое количество воды под давлением. Благодаря этому небольшое потребление воды не всегда требует немедленного включения насоса.

Если открыть кран ненадолго, часть воды может поступить из гидроаккумулятора. Когда давление снижается до установленного системой уровня, автоматика запускает насос. После восстановления давления насос отключается.

Такой режим позволяет:

• уменьшить количество коротких запусков;
• сгладить изменения давления;
• создать небольшой запас воды;
• сделать работу системы более равномерной.

Почему объем бака нельзя оценивать только по размеру дома

Крупный гидроаккумулятор не всегда автоматически означает более качественное водоснабжение, как и небольшой бак не обязательно является ошибкой. На его роль влияют характер потребления воды, свойства насоса, логика автоматики и устройство всей системы.

Значение имеет и исправность внутренней части гидроаккумулятора. При нарушении его нормальной работы полезный запас воды уменьшается, а насос может начать включаться значительно чаще.

Характерный симптом проблемы — слишком короткие циклы: кран открывают, давление быстро меняется, насос запускается, вскоре выключается, после чего процесс повторяется. Однако похожее поведение способно возникать и по другим причинам, поэтому диагностику проводят с учетом всей системы.

Как работает автоматика насоса

Постоянно включать и выключать погружной насос вручную неудобно. В бытовых системах эту задачу выполняет автоматика.

Существует несколько подходов к управлению, но общий принцип заключается в том, что насос запускается при возникновении потребности в воде и прекращает работу, когда система достигает предусмотренного режима.

Управление по давлению

В традиционной системе с гидроаккумулятором автоматика отслеживает давление. При его снижении насос включается, а после восстановления — выключается.

Такой подход хорошо сочетается с наличием запасенного объема воды в гидроаккумуляторе.

Электронные устройства управления

В некоторых системах применяются электронные блоки, которые учитывают не только давление, но и наличие потока воды. Их логика работы может отличаться от классической системы с отдельным реле давления.

Различия между вариантами касаются:

• характера запуска насоса;
• поведения при небольшом водоразборе;
• реакции на утечки;
• необходимости гидроаккумулятора определенного типа или объема;
• возможностей встроенной защиты.

Смешивать компоненты с разной логикой управления без понимания их взаимодействия нежелательно. Неудачное сочетание может приводить к слишком частым включениям, колебаниям давления или ложным срабатываниям защиты.

Защита от сухого хода

Одна из наиболее неблагоприятных ситуаций для погружного насоса возникает, когда оборудование продолжает работать при недостаточном количестве воды.

Такое возможно, если:

• приток воды в колодец недостаточен;
• уровень заметно снизился;
• потребление оказалось слишком интенсивным;
• изменились сезонные условия;
• возникла неисправность, мешающая нормальному поступлению воды.

Конструкция и допустимые режимы разных насосов различаются, но длительная работа без необходимых условий охлаждения и перекачиваемой жидкости способна сокращать срок службы оборудования.

Защита от сухого хода может быть реализована разными способами. В одних системах контролируется уровень воды, в других — давление или характер потока. Некоторые насосы или блоки автоматики уже имеют соответствующую функцию.

При оценке системы важно не просто наличие устройства с названием «защита», а соответствие его принципа работы конкретной конфигурации водоснабжения.

Запорная арматура и разъемные соединения

Краны и разъемные соединения часто воспринимаются как второстепенные детали, хотя они заметно влияют на удобство обслуживания системы.

Запорная арматура позволяет изолировать отдельную часть водопровода, не затрагивая остальные участки. Разъемные соединения упрощают демонтаж оборудования, если требуется проверка или замена отдельного узла.

Особенно важно, чтобы обслуживаемые элементы оставались доступными. Если автоматика, фильтр, гидроаккумулятор или соединение спрятаны в месте, куда сложно добраться, даже незначительная неисправность превращается в трудоемкую задачу.

Наличие большого количества кранов и соединений само по себе не делает систему лучше. Каждый дополнительный стык становится потенциальным местом утечки, поэтому обвязка должна оставаться понятной и функциональной.

Где размещают основные элементы обвязки

Часть оборудования находится непосредственно в колодце, часть — между источником и домом, а наиболее чувствительные к условиям среды элементы обычно стараются располагать там, где их можно осматривать и обслуживать.

Выбор места зависит от устройства дома и участка. Возможны техническое помещение, хозяйственная зона, отдельное защищенное пространство рядом с источником или другая доступная точка.

При размещении оборудования оценивают:

• защиту от замерзания;
• влажность;
• возможность осмотра;
• доступ к соединениям;
• удобство обслуживания;
• вероятность случайного повреждения;
• возможность безопасной работы электрических компонентов.

Особенно нежелательна ситуация, когда технический узел оказывается постоянно влажным, промерзает зимой или полностью закрыт отделкой.

Электроснабжение погружного насоса

Погружной насос связан одновременно с водой и электричеством, поэтому электрическая часть системы требует отдельного внимания.

Кабель должен подходить для соответствующих условий эксплуатации, а соединения — быть рассчитаны на окружающую среду. Электрические компоненты автоматики размещают и защищают с учетом возможной влажности.

Опасными признаками считаются:

• поврежденная изоляция;
• следы перегрева;
• запах гари;
• потемнение соединений;
• регулярное отключение защитных устройств;
• появление напряжения на металлических элементах;
• попадание воды в электрические узлы.

При таких симптомах продолжать эксплуатацию системы без проверки специалистом небезопасно.

Как система поддерживает давление

Стабильность давления зависит сразу от нескольких компонентов. Насос создает напор, трубопровод передает воду, обратный клапан препятствует нежелательному обратному движению, гидроаккумулятор сглаживает изменения, а автоматика определяет моменты запуска и остановки.

Если один из элементов перестает нормально выполнять свою функцию, пользователь чаще всего замечает не саму неисправность, а изменение поведения водопровода.

Могут появиться:

• резкие изменения напора;
• слишком частые включения;
• длительная работа насоса;
• заметная задержка после открытия крана;
• самопроизвольное падение давления;
• шум или вибрация;
• отсутствие воды при работающем оборудовании.

Поэтому поиск причины обычно требует оценки системы как единого комплекса.

Что меняется при нескольких точках водоразбора

Когда вода используется только через один кран, нагрузка сравнительно предсказуема. В доме с душем, кухней, стиральной машиной, унитазом и другими потребителями расход постоянно меняется.

Если несколько точек открываются одновременно, система должна обеспечить более значительный поток. При недостаточных возможностях одного из элементов пользователь может заметить снижение напора.

Причина не обязательно связана с насосом. Ограничение иногда создают:

• узкий участок трубопровода;
• загрязнение;
• арматура с повышенным сопротивлением;
• фильтрующие элементы;
• особенности внутренней разводки;
• недостаточный приток воды в источник.

Замена насоса на более производительный без оценки остальных узлов способна не решить исходную проблему и создать новые.

Сезонное и круглогодичное водоснабжение

Обвязка летнего колодезного водопровода и постоянно работающей системы различается прежде всего условиями эксплуатации.

При сезонном использовании часть оборудования после окончания теплого периода может выводиться из эксплуатации. Круглогодичная система должна сохранять работоспособность при отрицательных температурах.

Для постоянного водоснабжения особенно существенны:

• защита участков трубопровода от промерзания;
• состояние ввода в дом;
• размещение автоматики и гидроаккумулятора;
• доступ к оборудованию зимой;
• стабильность электроснабжения;
• возможность контролировать состояние колодца.

Замерзание воды опасно не только полной остановкой подачи. Лед способен повредить соединения и трубопровод, а последствия иногда обнаруживаются только после оттаивания.

Нужно ли фильтровать воду сразу после колодца

Фильтры не относятся к обязательной части любой насосной обвязки в одинаковом виде. Их наличие и тип определяются свойствами воды и задачами водоподготовки.

Механические примеси способны воздействовать на сантехнику, арматуру и оборудование. Однако установка произвольного фильтра без учета его пропускной способности может создать дополнительное сопротивление и привести к заметному падению давления.

Очистку питьевой воды также нельзя сводить к визуальной прозрачности. Вода без заметного осадка может содержать растворенные вещества или микробиологические загрязнения. Для выбора системы водоподготовки ориентируются на результаты исследования воды и реальные условия источника.

Типичные ошибки при организации обвязки

Многие проблемы возникают не из-за одного неисправного элемента, а из-за несогласованности всей системы.

Среди распространенных ошибок встречаются:

• выбор насоса отдельно от характеристик колодца;
• отсутствие защиты от неблагоприятных режимов;
• установка несовместимых элементов автоматики;
• слишком частые циклы включения и выключения;
• труднодоступное размещение обслуживаемых узлов;
• недостаточная защита трубопровода от замерзания;
• большое количество лишних соединений;
• игнорирование падения давления на отдельных элементах;
• эксплуатация системы с постоянными небольшими утечками;
• попытка устранить нестабильный напор заменой только насоса.

Особенно нежелательно годами считать частые включения нормальным поведением оборудования. Если насос запускается при минимальном водоразборе и постоянно переключается между работой и остановкой, стоит проверить состояние гидроаккумулятора, автоматики и герметичность системы.

Почему более мощный насос не всегда решает проблему

При слабом напоре возникает желание заменить насос устройством большей производительности. Такое решение имеет смысл только тогда, когда установлено, что ограничение связано именно с возможностями существующего насоса.

Если причина находится в трубопроводе, фильтре, арматуре или внутренней разводке, более производительное оборудование не устранит узкое место.

Слишком интенсивный водоотбор может создать дополнительную проблему для самого колодца. Если источник не успевает восстанавливать уровень воды, рост производительности насоса увеличит вероятность неблагоприятного режима.

Система должна соответствовать одновременно возможностям источника и потребностям дома.

Какие признаки указывают на необходимость проверки системы

Нормально работающая обвязка редко привлекает к себе внимание: вода появляется без заметной задержки, давление меняется предсказуемо, а насос включается и выключается без постоянных коротких циклов.

Проверка системы особенно актуальна, если появились:

• частые запуски насоса;
• заметное падение давления без открытых кранов;
• длительная непрерывная работа;
• воздух в потоке воды;
• периодическое исчезновение подачи;
• необычные шумы;
• влажные соединения;
• следы коррозии или подтеков;
• регулярные срабатывания электрической защиты;
• изменение поведения системы после зимы.

Подобные симптомы помогают определить направление диагностики, но не заменяют проверку конкретных компонентов.

Что учитывать при модернизации существующей обвязки

Старая система может продолжать работать много лет, однако добавление новых потребителей меняет условия ее эксплуатации. Появление дополнительного санузла, душевой кабины, бытовой техники или системы полива увеличивает нагрузку.

Перед модернизацией полезно оценить не только насос, но и всю цепочку от колодца до потребителей.

Внимания заслуживают:

• реальный приток воды в источник;
• состояние напорной трубы;
• герметичность соединений;
• работа обратного клапана;
• состояние гидроаккумулятора;
• принцип действия автоматики;
• характер включений насоса;
• наличие необходимых защитных функций;
• способность внутренней сети пропускать требуемый поток.

Изолированная замена одного элемента дает хороший результат только тогда, когда причина неудовлетворительной работы действительно находится в нем.

Обвязка как единая система

Надежное водоснабжение из колодца строится на согласованной работе источника, насоса, трубопровода, арматуры, гидроаккумулятора и автоматики. Каждый из этих компонентов решает свою задачу, но результат определяется их взаимодействием.

Насос должен соответствовать условиям водозабора, трубопровод — надежно передавать воду, обратный клапан — препятствовать нежелательному обратному движению, гидроаккумулятор — сглаживать изменение давления и уменьшать количество коротких запусков, а автоматика — управлять оборудованием и реагировать на предусмотренные режимы.

Хорошо организованная обвязка не обязательно выглядит сложной. Ее основные признаки — понятная структура, доступность обслуживаемых компонентов, отсутствие лишних соединений, защита оборудования от неблагоприятных условий и предсказуемое поведение при разном водопотреблении. Такой подход позволяет рассматривать водоснабжение из колодца не как отдельный насос с трубой, а как полноценную инженерную систему дома.
