Свес монолитного поликарбоната: от чего зависит его величина и какие риски важно учитывать

Монолитный поликарбонат используют для козырьков, навесов, террас, прозрачных кровель и других конструкций, где требуется сочетание светопропускания, сравнительно небольшой массы и высокой ударной прочности. Лист при этом не всегда заканчивается точно по линии несущего каркаса. Часть материала может выступать за крайнюю опору, образуя свес.

Сам по себе свес выполняет практическую функцию: он позволяет отвести край покрытия за пределы каркаса, уменьшить попадание воды на отдельные элементы конструкции, сформировать нужную геометрию козырька или кровли. Однако свободный участок листа работает иначе, чем зона, расположенная непосредственно над опорой. Чем дальше край удалён от несущего элемента, тем сильнее проявляются прогиб, вибрации и воздействие ветра.

Оценивать свес только по внешнему виду недостаточно. Его поведение связано с толщиной и форматом листа, расположением опор, геометрией покрытия, способом закрепления, температурными изменениями и эксплуатационными нагрузками. Один и тот же по размеру выступ может вести себя по-разному на небольшом козырьке и на крупном открытом навесе.

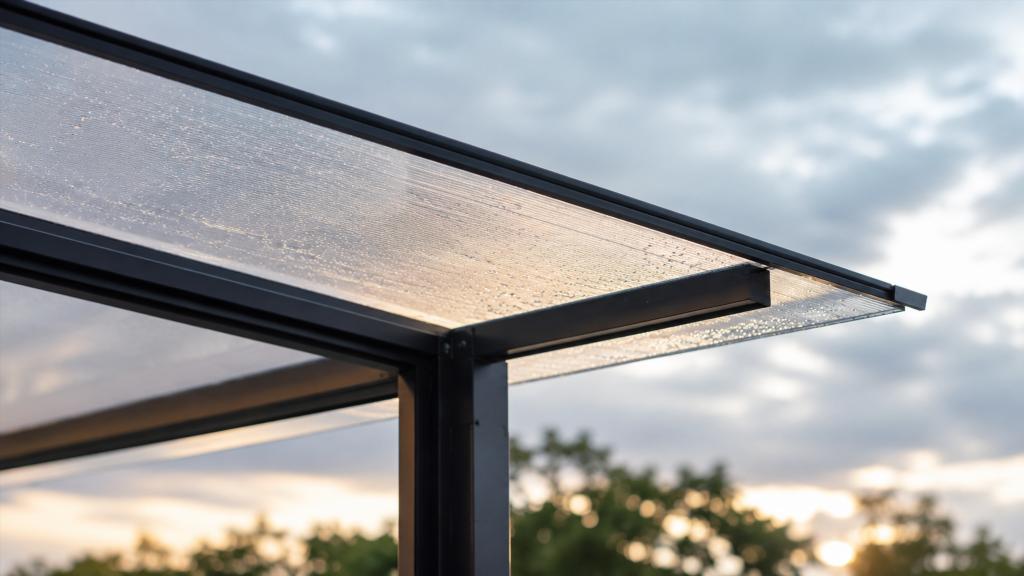

Что представляет собой свес монолитного поликарбоната

Свесом можно считать участок листа, который продолжается за крайней линией его опирания. Под этой частью материала нет непосредственной поддержки каркаса, поэтому нагрузка передаётся к ближайшей опоре через сам лист.

Условно конструкцию можно разделить на две зоны:

• участок поликарбоната, поддерживаемый каркасом;
• свободный край, выступающий за крайнюю опору.

Различие между ними принципиально. Над опорой лист имеет дополнительную жёсткость за счёт контакта с несущей конструкцией. На свесе материал должен воспринимать нагрузку самостоятельно.

Свободный край может испытывать не только статическое давление от собственного веса или осадков. На него воздействуют порывы ветра, температурное расширение, локальные нагрузки и вибрации. Именно поэтому вопрос величины свеса нельзя свести к одному универсальному значению.

Почему слишком большой свободный край создаёт проблемы

Монолитный поликарбонат достаточно жёсткий материал, но лист всё равно способен изгибаться. При увеличении расстояния от крайней опоры до края покрытия возрастает рычаг, через который внешняя нагрузка действует на материал.

Увеличенный свес может проявляться несколькими признаками:

• край заметно прогибается;
• при ветре возникают колебания;
• лист начинает вибрировать или издавать характерные звуки;
• возле зоны крепления появляются повышенные напряжения;
• визуально нарушается геометрия покрытия;
• вода стекает не так, как предполагалось формой конструкции.

Особенно заметно это на открытых навесах и козырьках, расположенных в местах, где ветер может воздействовать на покрытие снизу. В такой ситуации нагрузка направлена не только вниз. Воздушный поток способен приподнимать свободный край и заставлять его многократно изгибаться.

Проблемой становится не отдельное движение листа, а повторяющийся характер нагрузок. Даже сравнительно небольшие колебания могут постоянно воздействовать на крепёжные зоны и края отверстий.

Как толщина листа влияет на свес

Толщина монолитного поликарбоната напрямую связана с его жёсткостью. Более толстый лист при прочих равных условиях меньше изгибается под одинаковой нагрузкой. Это не означает, что увеличение толщины автоматически позволяет делать свободный край любой величины, но чувствительность к прогибу меняется заметно.

Тонкий лист быстрее реагирует на давление и порывы ветра. Его свободный край может визуально выглядеть нестабильным даже при отсутствии значительной постоянной нагрузки.

Более массивный лист сопротивляется изгибу лучше, но вместе с толщиной увеличивается и собственный вес покрытия. Каркас и крепления должны воспринимать эту нагрузку, поэтому рассматривать только жёсткость листа отдельно от всей конструкции нельзя.

Почему одинаковый свес ведёт себя по-разному

Два навеса с одинаковым выступом поликарбоната могут заметно различаться по поведению. Причиной становится сочетание нескольких характеристик:

• толщины материала;
• длины и ширины листа;
• формы поверхности;
• расположения опор;
• характера крепления;
• общей жёсткости каркаса;
• открытости конструкции для ветра.

Свободный край является частью всей системы покрытия. Жёсткий лист на устойчивом каркасе и такой же материал на подвижном основании работают неодинаково.

Значение расстояния между опорами

Поведение свеса тесно связано с тем, как поддерживается остальная часть листа. Если крайняя зона поликарбоната уже испытывает значительный прогиб между элементами каркаса, дополнительный свободный участок усиливает деформацию.

При более частом и устойчивом опирании лист получает большую поддержку. Однако значение имеет не только количество элементов каркаса. Важны направление опор относительно листа, их жёсткость и способ взаимодействия с покрытием.

Ситуация, когда крайняя опора сама заметно прогибается, отличается от случая с жёстким металлическим или деревянным элементом. Формально величина свеса может быть одинаковой, но фактическая линия опирания в работе будет перемещаться.

Поэтому оценивать край поликарбоната отдельно от каркаса нецелесообразно.

Ветровая нагрузка на свободный край

Ветер особенно важен для выступающих участков покрытия. Центральная часть листа ограничена каркасом и креплениями, а край получает больше свободы перемещения.

Поток воздуха может воздействовать сверху, сбоку и снизу. На открытых навесах иногда возникает подъёмное усилие: ветер стремится приподнять покрытие. Свес в таком случае работает как участок, за который воздушный поток воздействует на весь лист.

Чем подвижнее свободный край, тем заметнее могут быть:

• дрожание листа;
• периодические изгибы вверх и вниз;
• шум при порывах;
• повышенная нагрузка на крайнюю линию креплений;
• деформация края.

Большое значение имеет расположение объекта. Козырёк возле защищённой стены и навес на полностью открытом участке находятся в разных условиях, даже если их размеры и материалы совпадают.

Почему опасна не только сильная буря

Проблемы могут возникать не только при редких экстремальных порывах. Регулярный умеренный ветер способен постоянно раскачивать недостаточно жёсткий край.

Повторяющиеся циклы нагрузки особенно важны возле крепёжных отверстий. Поликарбонат не должен рассматриваться как абсолютно неподвижный материал. Он изменяет размеры при колебаниях температуры и одновременно испытывает механические воздействия.

Температурное расширение поликарбоната

Монолитный поликарбонат изменяет линейные размеры при нагреве и охлаждении. На улице температура самого листа может заметно отличаться от температуры воздуха, особенно при прямом солнечном освещении.

Свободный край способен немного перемещаться вместе с листом. Это нормальная особенность материала, однако проблемы возникают, когда температурным перемещениям мешает чрезмерно жёсткая фиксация.

Если лист не имеет возможности компенсировать изменение размеров, напряжения концентрируются возле креплений и мест соприкосновения с конструкцией.

Свес здесь играет двойственную роль. Свободный участок получает больше возможности перемещаться, но одновременно становится чувствительнее к изгибу и вибрации.

Форма покрытия и её влияние на жёсткость

Плоский и изогнутый лист воспринимают нагрузки по-разному. Геометрическая форма поверхности способна заметно менять общую жёсткость конструкции.

Плоская панель легче прогибается перпендикулярно своей поверхности. Изогнутая форма может приобретать дополнительную пространственную жёсткость, однако характер напряжений при этом становится другим.

Не стоит переносить оценку свеса с одного типа конструкции на другой только потому, что используется одинаковый материал. Навес с плоскими листами, арочный козырёк и вертикальное ограждение имеют разные условия работы.

Имеет значение и направление самого изгиба. Край поликарбоната может выступать вдоль дуги либо находиться в другой части геометрически сложного покрытия.

Нагрузка от снега и воды

Для горизонтальных и наклонных покрытий существенную роль играют осадки. Снег создаёт распределённую нагрузку, а вода способна временно скапливаться там, где поверхность имеет заметный прогиб.

Свободный край особенно чувствителен к локальным деформациям. Если он опускается, геометрия стока воды меняется. В некоторых конструкциях это может способствовать появлению участков, где вода задерживается дольше ожидаемого.

Сам свес обычно представляет относительно небольшую часть площади покрытия, но его деформация способна влиять на работу прилегающего участка листа.

На состояние края стоит обращать внимание после периодов повышенной нагрузки. Постоянно сохраняющийся прогиб отличается от кратковременного упругого изменения формы.

Как проявляется недостаточная жёсткость свеса

Проблему не всегда можно заметить по одной большой деформации. Чаще появляются совокупные признаки.

К ним относятся:

• край визуально волнистый или опущенный;
• при ветре лист заметно двигается;
• слышны щелчки, дребезг или периодический стук;
• возле креплений видны изменения формы материала;
• край листа перемещается относительно элементов каркаса;
• между соседними листами меняется положение стыка;
• деформация становится более выраженной при нагреве или охлаждении.

Один признак ещё не позволяет определить причину. Например, характерные звуки могут быть связаны не только со свесом, но и с температурными перемещениями всего листа. Однако выраженная подвижность свободного края требует внимания к конструкции в целом.

Крепления и крайняя линия опоры

Нагрузка от свеса передаётся на ту часть листа, которая находится возле крайней опоры. Поэтому значение имеет не только сам выступ, но и то, как устроена эта зона.

Чрезмерно жёсткое зажатие поликарбоната может ограничивать температурное движение. Недостаточно стабильная фиксация, напротив, способна усиливать перемещение листа.

Особенно нежелательна ситуация, когда свободный край активно колеблется, а основная часть покрытия удерживается в нескольких локальных точках. Тогда нагрузка может концентрироваться возле отдельных креплений.

Монолитный поликарбонат устойчив к ударам, но высокая ударная прочность не означает полной нечувствительности к длительным локальным напряжениям.

Зачем вообще оставляют выступ за каркасом

Полностью исключать свес не требуется. Он может быть функциональной частью конструкции.

Выступающий край используют, чтобы:

• сформировать визуально аккуратное окончание покрытия;
• вывести линию стока дальше от каркаса;
• закрыть элементы несущей конструкции сверху;
• обеспечить нужную форму козырька;
• создать архитектурный выступ без дополнительной видимой опоры.

Проблема возникает не из-за наличия свеса как такового, а из-за несоответствия его геометрии условиям работы листа.

Типичные ошибки при оценке свободного края

Ориентация только на внешний вид

Пока навес новый и погода спокойная, крупный выступ может выглядеть вполне устойчивым. Реальное поведение проявляется при ветре, перепадах температуры и сезонных нагрузках.

Перенос опыта с сотового или другого листового материала

Разные виды листовых пластиков отличаются строением и жёсткостью. Даже внешне похожие конструкции нельзя оценивать по одному и тому же принципу без учёта характеристик конкретного материала.

Игнорирование каркаса

Свес начинается от крайней опоры, поэтому качество и жёсткость этой опоры непосредственно влияют на поведение края.

Уверенность, что толстый лист решает любую проблему

Большая толщина повышает жёсткость, но не отменяет воздействия ветра, температурного расширения и особенностей крепления.

Оценка только статической нагрузки

Свободный край часто испытывает динамические воздействия. Колебания от ветра могут иметь не меньшее значение, чем постоянное давление сверху.

Что учитывать при оценке существующего свеса

Если конструкция уже смонтирована, полезно рассматривать её не как отдельный край листа, а как единую систему. Значение имеют состояние каркаса, креплений и самого поликарбоната.

При визуальной оценке обращают внимание на несколько характеристик:

• сохраняет ли лист первоначальную геометрию;
• насколько заметно перемещается край при ветре;
• нет ли повреждений возле крепёжных зон;
• не появляется ли устойчивый прогиб;
• одинаково ли ведут себя соседние участки покрытия;
• не изменилась ли линия стока воды;
• не контактирует ли подвижный край с другими элементами.

Особого внимания требуют резкие изменения. Если ранее стабильный край начал заметно колебаться или прогибаться, причиной может быть не только поликарбонат, но и ослабление либо деформация элементов каркаса.

Когда величина свеса становится конструктивным вопросом

Небольшой декоративный выступ и значительная свободная часть крупного листа нельзя рассматривать одинаково. По мере увеличения свободного края возрастает роль расчётных характеристик конструкции.

На итоговое решение влияют:

• формат и толщина листа;
• положение листа в пространстве;
• форма поверхности;
• расстояние между опорами;
• жёсткость крайнего элемента каркаса;
• характер крепления;
• ветровые условия;
• снеговые воздействия;
• возможность температурных перемещений;
• размеры всей конструкции.

При сочетании нескольких неблагоприятных факторов даже сравнительно небольшой выступ может оказаться более подвижным, чем крупный свес на другой конструкции.

Какие вопросы полезно уточнить до устройства покрытия

При проектировании навеса или козырька стоит заранее определить не только размеры самого листа, но и условия его работы.

Полезно выяснить:

• какой участок материала останется без непосредственной опоры;
• насколько жёстким будет крайний элемент каркаса;
• открыт ли навес воздействию ветра снизу;
• предполагаются ли значительные сезонные нагрузки;
• как будет компенсироваться температурное изменение размеров листа;
• не создаёт ли форма покрытия условия для задерживания воды;
• как свободный край взаимодействует с соседними элементами.

Такой подход позволяет рассматривать свес как часть общей конструкции, а не как случайный остаток листа за линией каркаса.

Свес должен работать вместе со всей конструкцией

Монолитный поликарбонат способен образовывать аккуратные и визуально лёгкие покрытия без массивной поддержки по всему периметру. Но свободный край остаётся наиболее подвижной частью листа. Именно здесь особенно заметно влияние толщины материала, ветра, геометрии покрытия и жёсткости каркаса.

Оценивать величину свеса отдельно от остальных параметров нельзя. Один и тот же выступ может быть малозаметным элементом небольшой защищённой конструкции или участком, испытывающим постоянные динамические нагрузки на открытом навесе.

Главные признаки нормально работающего края — стабильная геометрия, отсутствие выраженных колебаний и повреждений в местах передачи нагрузки на каркас. Если свес заметно прогибается, вибрирует, изменяет форму или создаёт повышенную нагрузку на крепления, внимание следует уделять не только длине выступа, но и всей системе опирания листа.
