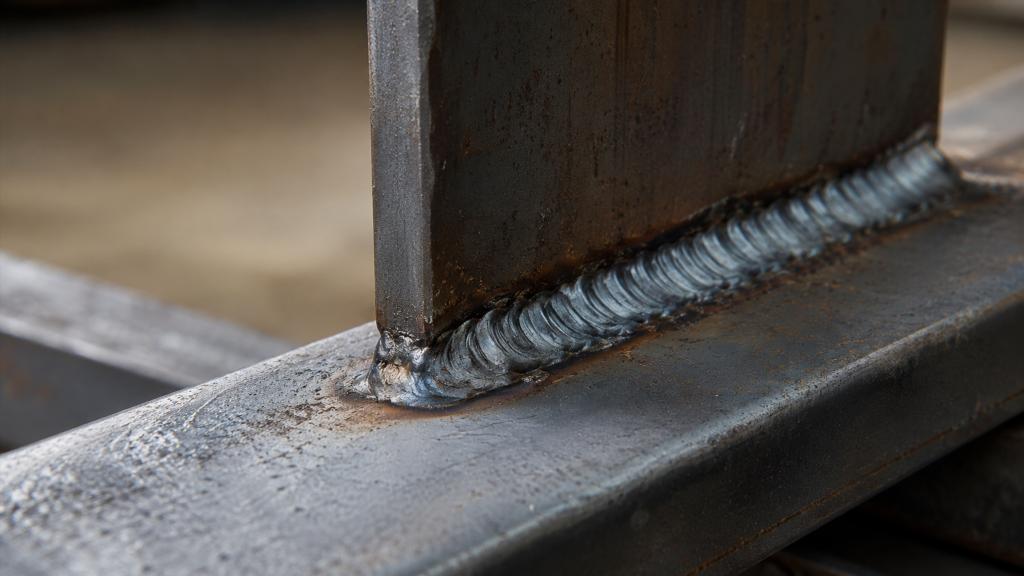

Качество сварного шва: признаки, дефекты и факторы, которые влияют на надежность соединения

Сварной шов часто воспринимают как видимую линию металла между двумя деталями. На практике его качество определяется не только внешней аккуратностью. Ровная поверхность еще не гарантирует надежного соединения, а заметные неровности не всегда означают, что конструкция непригодна. Значение имеют состояние основного металла, характер соединения, свойства сварочной зоны, наличие внутренних и наружных дефектов, условия работы конструкции и требования к ее прочности.

Для домашнего ремонта особенно важно различать внешний вид шва и его реальное техническое состояние. Декоративная металлическая деталь, ограждение, каркас, опора или элемент, воспринимающий нагрузку, предъявляют к сварному соединению разные требования. Там, где разрушение может привести к травме или повреждению имущества, одной визуальной оценки недостаточно.

Что представляет собой качественный сварной шов

Во время сварки соединяемый металл и присадочный материал, если он используется, формируют общую зону соединения. После охлаждения она должна работать вместе с основными деталями и передавать возникающие нагрузки без преждевременного разрушения.

При оценке качества учитывают несколько характеристик:

• непрерывность соединения на предусмотренном участке;
• отсутствие явно выраженных трещин и крупных полостей;
• соответствие формы шва характеру соединения;
• отсутствие значительных участков непровара или несплавления;
• состояние металла рядом со швом;
• отсутствие повреждений, способных стать очагами разрушения;
• стабильность соединения при тех нагрузках, для которых предназначена конструкция.

Нельзя считать главным критерием исключительно красоту поверхности. Очень гладкий и симметричный валик может скрывать проблемы внутри соединения. И наоборот, неидеальная геометрия поверхности сама по себе еще не описывает прочность шва.

Что можно заметить при внешнем осмотре

Визуальная оценка полезна как начальный способ обнаружить очевидные проблемы. Она позволяет увидеть состояние доступной поверхности, но не показывает внутреннюю структуру металла.

Трещины

Трещина относится к наиболее серьезным признакам неблагополучия сварного соединения. Она может находиться непосредственно в металле шва, возле его границы или в прилегающей зоне основного металла.

Даже небольшая видимая трещина заслуживает внимания. Под нагрузкой ее края создают концентрацию напряжений, из-за чего повреждение способно развиваться дальше. Особенно критична такая ситуация для несущих рам, лестничных конструкций, ограждений, опор, ворот и других элементов, разрушение которых представляет опасность.

Причины появления трещин различны. На их образование могут влиять свойства металла, внутренние напряжения после нагрева и охлаждения, загрязнение зоны соединения, особенности конструкции и режим формирования сварного соединения.

Поры и поверхностные раковины

Небольшие круглые углубления на поверхности иногда указывают на газовые полости в металле. Отдельный поверхностный дефект и множество пор имеют разное значение, однако большое количество таких следов говорит о нестабильном формировании шва.

Пористость может быть связана с загрязнениями, влагой, состоянием материалов, особенностями защитной среды и другими факторами. Опасность заключается в том, что видимая поверхность не позволяет определить количество скрытых полостей внутри соединения.

Подрезы

Подрез выглядит как углубление вдоль края шва, где основной металл оказывается локально ослаблен. Такой участок неблагоприятен тем, что меняет форму детали и создает зону повышенной концентрации напряжений.

На декоративной конструкции небольшой дефект может прежде всего влиять на внешний вид. В нагруженном соединении его значение оценивают значительно строже.

Наплывы

Наплывом называют участок, где металл шва заметно выступает на поверхность соседнего металла без полноценного формирования соединения по границе. Внешне такой шов иногда выглядит массивным, поэтому ошибочно кажется особенно прочным.

Избыточное количество металла само по себе не увеличивает надежность. Важнее, насколько правильно сформирована связь между соединяемыми деталями.

Неравномерная форма

Резкие изменения ширины и высоты шва, провалы, бугры и участки с заметно различающейся геометрией могут свидетельствовать о нестабильности процесса сварки.

Небольшая неоднородность встречается достаточно часто, особенно при ручной работе. Насторожить должны выраженные локальные изменения, совпадающие с другими дефектами: порами, кратерами, подрезами или трещинами.

Провар и внешний вид — разные характеристики

Одна из распространенных ошибок при оценке сварки заключается в предположении, что массивный валик означает глубокое и прочное соединение. Реальная ситуация сложнее.

Провар связан с тем, насколько полно сформировалось соединение в требуемой области между деталями. Эта характеристика частично или полностью скрыта от глаза. По верхней поверхности невозможно надежно определить состояние всей внутренней зоны.

Шов может выглядеть аккуратно, но иметь несплавление между отдельными участками металла. Возможна и обратная картина: поверхность не отличается декоративной ровностью, однако само соединение сформировано удовлетворительно.

Для ответственных конструкций используют методы контроля, позволяющие оценивать не только видимую часть. Выбор метода зависит от назначения изделия, материала, конструкции соединения и требований к надежности.

Несплавление и непровар

Эти понятия часто смешивают, хотя они описывают разные проблемы.

Несплавление означает отсутствие полноценного соединения между отдельными поверхностями металла, которые должны были стать единой сварной зоной. Такой дефект может находиться у края, между слоями металла или внутри соединения.

Непровар связан с тем, что соединение сформировалось не на требуемую глубину или не охватило предусмотренную область стыка.

Оба дефекта опасны тем, что могут оставаться невидимыми после завершения работы. По этой причине внешний осмотр не заменяет профессионального контроля там, где последствия разрушения значительны.

Почему форма шва бывает неровной

На внешний вид сварного соединения одновременно влияет множество обстоятельств. Нельзя определить причину дефекта только по одному признаку.

Заметную роль играют:

• свойства и толщина соединяемого металла;
• состояние поверхностей;
• геометрия деталей и самого стыка;
• выбранный способ сварки;
• положение соединения;
• стабильность сварочного процесса;
• состояние оборудования и расходных материалов;
• движение и деформация деталей при нагреве;
• навыки исполнителя;
• условия окружающей среды.

Два внешне похожих дефекта могут возникнуть по совершенно разным причинам. Попытка исправлять проблему только по фотографии или по названию дефекта без понимания конструкции нередко приводит к повторному появлению повреждения.

Почему металл рядом со швом тоже важен

Оценивать только сам валик неправильно. Во время сварки нагревается и прилегающий участок основного металла. Его называют зоной термического влияния.

Нагрев и последующее охлаждение способны изменить структуру металла, вызвать остаточные напряжения или деформацию. Характер изменений зависит от материала и условий сварки.

При осмотре обращают внимание не только на поверхность шва, но и на соседние участки. Поводом для дополнительной проверки могут стать трещины, выраженное изменение формы детали, локальные повреждения поверхности или другие необычные признаки.

Особенно важна такая оценка после ремонта старой металлической конструкции, где основной материал уже мог быть ослаблен коррозией, усталостью или предыдущими переделками.

Деформация после сварки

Нагрев при сварке локальный. Один участок детали расширяется, затем сокращается при охлаждении. Из-за этого изделие иногда изменяет форму.

Деформация может проявляться как:

• изгиб пластины;
• перекос рамы;
• изменение углов между деталями;
• нарушение соосности;
• появление местных волн или коробления.

Небольшое изменение геометрии не всегда говорит о дефекте самого шва, но способно повлиять на работу всей конструкции.

Для двери или ворот перекос выражается в затрудненном движении. Для металлического каркаса изменение геометрии может перераспределить нагрузку. У декоративного изделия проблема иногда остается исключительно визуальной.

Почему «побольше металла» не означает «попрочнее»

Существует бытовое представление, что надежный шов должен быть максимально массивным. Оно вводит в заблуждение.

Прочность сварного соединения определяется не объемом заметного металла как таковым. Важны конструкция узла, свойства соединяемых деталей, качество формирования сварной зоны и отсутствие критичных дефектов.

Чрезмерно крупный шов может сопровождаться:

• неоправданным нагревом деталей;
• дополнительными деформациями;
• увеличением остаточных напряжений;
• неудобной геометрией соединения;
• скрытыми дефектами, которые невозможно оценить по размеру наружного валика.

Точно так же небольшой по виду шов нельзя автоматически считать слабым. Размеры соединения должны соответствовать конструкции, а не субъективному представлению о запасе прочности.

Когда внешний дефект становится особенно важным

Степень риска зависит от того, какую функцию выполняет соединение.

Для небольшой декоративной подставки последствия локального повреждения обычно ограничены самой вещью. Совсем иначе оценивается соединение, которое удерживает человека, часть здания, тяжелую створку или иной массивный элемент.

Повышенного внимания требуют сварные соединения в таких конструкциях, как:

• лестницы и площадки;
• балконы и ограждения;
• несущие металлические рамы;
• опоры и кронштейны с существенной нагрузкой;
• тяжелые ворота и створки;
• элементы навесов и козырьков;
• конструкции над проходами и зонами постоянного пребывания людей.

В подобных случаях попытка самостоятельно определить надежность только по внешнему виду может дать ложное чувство безопасности.

Старый сварной шов и новый шов оценивают по-разному

Свежий шов позволяет заметить признаки, связанные непосредственно с его формированием. Старое соединение дополнительно несет следы эксплуатации.

Со временем появляются другие факторы:

Коррозия

Ржавчина способна уменьшать эффективное сечение металла. Иногда шов визуально остается целым, а прилегающая деталь уже значительно ослаблена.

Особенно коварна коррозия в местах, где задерживается вода или где поверхность сложно осмотреть.

Усталостные повреждения

Повторяющиеся нагрузки могут постепенно вызывать развитие трещин даже при отсутствии заметной разовой перегрузки.

Такой сценарий возможен у деталей, которые регулярно вибрируют, изгибаются или испытывают циклическое усилие.

Механические повреждения

Удар, перекос конструкции или изменение условий эксплуатации способны повредить не только сварной металл, но и область рядом с ним.

По этой причине обнаруженная трещина возле старого шва не всегда означает, что первоначальная сварка была выполнена плохо. Причина может быть связана с последующей эксплуатацией.

Что нельзя надежно определить глазами

Визуальный осмотр имеет четкие ограничения. Он не позволяет достоверно установить наличие всех внутренних дефектов и точно оценить механические свойства соединения.

Без специальных методов нельзя уверенно определить:

• внутреннюю пористость;
• скрытые трещины;
• глубину отдельных дефектов;
• внутреннее несплавление;
• состояние корня некоторых типов соединений;
• фактическую несущую способность всей конструкции.

Даже опытный специалист не может увидеть сквозь металл. Для ответственных изделий применяются дополнительные способы контроля, выбор которых зависит от конкретной задачи.

Типичные ошибки при бытовой оценке сварки

Оценивать только красоту поверхности

Ровные повторяющиеся линии выглядят профессионально, но эстетика не является прямым доказательством прочности.

Считать широкий шов более надежным

Массивность видимой части не показывает качество внутреннего соединения.

Игнорировать основной металл

Иногда слабым местом оказывается не сварная зона, а проржавевшая, истонченная или поврежденная деталь рядом с ней.

Считать любую неровность критическим браком

У сварного соединения могут присутствовать небольшие особенности поверхности, не определяющие его работоспособность. Значение дефекта зависит от его типа, размера, расположения и назначения конструкции.

Пытаться оценить несущую способность по фотографии

Фотография показывает только поверхность с одного или нескольких ракурсов. Она не раскрывает свойства материала, внутреннее состояние соединения и реальные нагрузки.

Чем отличается декоративное соединение от ответственного

Назначение конструкции определяет уровень требований к контролю.

У декоративных изделий на первый план часто выходит внешний вид, отсутствие острых выступов, грубых дефектов и заметных деформаций. При этом механические нагрузки обычно ограничены.

У ответственных конструкций эстетика занимает второстепенное место. Главными становятся способность передавать расчетные нагрузки, отсутствие опасных дефектов и прогнозируемое поведение соединения в эксплуатации.

Один и тот же внешний недостаток может иметь разное значение на цветочной подставке и на металлическом ограждении лестницы.

Какие признаки требуют профессиональной оценки

Не каждый несовершенный участок сварки означает аварийное состояние. Есть признаки, при которых полагаться только на бытовой осмотр особенно рискованно.

К ним относятся:

• видимые трещины в самом шве или рядом с ним;
• заметное раскрытие соединения;
• выраженный перекос нагруженной конструкции;
• сочетание коррозии и повреждения шва;
• повторное появление трещины после ремонта;
• деформация элемента, которой раньше не было;
• следы разрушения нескольких соседних соединений;
• изменение положения тяжелых подвешенных или опирающихся деталей.

При оценке важен не только внешний дефект, но и возможные последствия отказа конструкции.

Что специалист оценивает кроме самого шва

Профессиональная проверка не ограничивается поиском неровностей. Чтобы понять причину проблемы, рассматривают узел целиком.

Обычно значение имеют материал деталей, их состояние, конфигурация соединения, характер нагрузки, признаки коррозии, деформации и история эксплуатации.

Также важно выяснить, почему повреждение появилось именно в конкретном месте. Если устранить только видимый дефект, не разобравшись с причиной, проблема может возникнуть снова рядом с отремонтированным участком.

Особенно это характерно для конструкций, где присутствует постоянный перекос, вибрация, чрезмерная нагрузка или ослабление основного металла.

Как относиться к внешнему виду сварного шва

Внешний осмотр полезен, если воспринимать его как один из уровней оценки, а не как окончательный диагноз.

Хорошо сформированный шов обычно выглядит относительно равномерным, не имеет очевидных трещин, крупных пор, грубых подрезов и резких случайных изменений формы. Однако отсутствие этих признаков говорит только о том, что на доступной поверхности не обнаружены явные дефекты.

Надежность соединения определяется совокупностью факторов. Важны не только поверхность и геометрия шва, но и внутреннее состояние сварной зоны, качество основного металла, конструкция узла, реальные нагрузки и условия эксплуатации.

Для неответственных домашних изделий визуальной проверки иногда достаточно, чтобы обнаружить грубые недостатки. Для конструкций, от которых зависит безопасность людей или сохранность имущества, оценка должна учитывать значительно больше данных.

Главный практический принцип заключается в том, что внешний вид сварного шва полезно рассматривать как источник признаков, а не как доказательство прочности. Трещины, выраженные подрезы, пористость, перекосы и повреждения основного металла помогают заметить возможную проблему, но окончательный вывод о надежности ответственного соединения требует оценки всей конструкции, а не только видимого металлического валика.
