Скользящая опора стропил: как она работает при усадке деревянного дома

Стропильная система деревянного дома работает не изолированно от стен. Пока древесина меняет влажность, венцы или элементы деревянного каркаса могут немного перемещаться относительно друг друга, а геометрия здания — постепенно меняться. Для кровли такие подвижки особенно важны: жёстко закреплённая стропильная нога способна передавать усилия на стены и соединительные узлы, хотя сама конструкция ещё не стабилизировалась.

Для компенсации таких перемещений применяют скользящие опоры стропил. В разговорной речи их часто называют «скользячками». Их задача состоит не в том, чтобы сделать кровлю подвижной или менее прочной, а в том, чтобы дать отдельным соединениям возможность смещаться в предусмотренном направлении без разрушения крепежа и без нежелательной передачи усилий между элементами.

Такие опоры особенно характерны для домов, где геометрические изменения стен после строительства являются ожидаемой особенностью материала. Понимание принципа их работы помогает лучше оценивать конструкцию крыши, замечать потенциально проблемные решения и отличать нормальную компенсацию усадки от обычной разболтанности соединений.

Что представляет собой скользящая опора

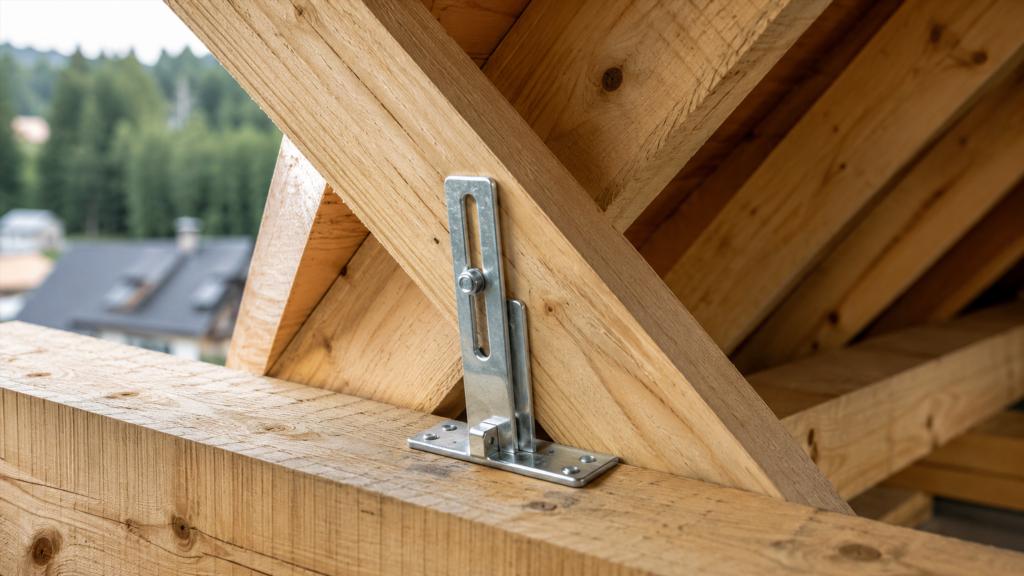

Скользящая опора — это металлический соединительный элемент, позволяющий стропильной ноге перемещаться относительно стены или опорного бруса в пределах заданного хода. При этом стропило остаётся связанным с конструкцией и не может произвольно смещаться во всех направлениях.

Типичная опора состоит из двух взаимодействующих частей. Одна закрепляется на стропильной ноге, другая связана с опорной частью стены. Конфигурация деталей образует направляющую, по которой соединение может изменять своё положение.

Главный принцип такого узла можно сформулировать просто: соединение удерживает стропило там, где это необходимо для пространственной устойчивости, но не блокирует предусмотренное усадочное перемещение.

От обычного жёсткого крепления оно отличается именно наличием контролируемой степени свободы. Уголок, пластина или другое неподвижное соединение стремятся сохранить фиксированное взаимное положение элементов. Скользящая опора допускает изменение этого положения по направляющей.

Почему деревянный дом меняет геометрию

Древесина относится к материалам, размеры которых зависят от влажности. После возведения здания отдельные элементы постепенно высыхают, набирают влагу в зависимости от сезона и адаптируются к условиям эксплуатации.

Особенно заметны изменения размеров древесины поперёк волокон. В продольном направлении они значительно меньше. Из-за этого стены из уложенных друг на друга деревянных элементов способны уменьшаться по высоте гораздо заметнее, чем отдельная стропильная нога изменяется по своей длине.

На изменение геометрии влияют:

• исходная влажность древесины;
• тип стеновой конструкции;
• размеры деревянных элементов;
• особенности соединения венцов;
• сезон строительства;
• влажностный режим внутри дома;
• температура и вентиляция;
• конструкция перекрытий и кровли.

Усадка не всегда происходит совершенно равномерно. Разные участки здания могут находиться в неодинаковых условиях, особенно если часть конструкций быстрее высыхает или по-разному нагружена.

Для кровли это имеет значение потому, что стропильная система объединяет противоположные стены в единую пространственную конструкцию. Если стены меняют положение, а крепления не допускают соответствующего перемещения, внутри узлов возникают дополнительные напряжения.

Как усадка влияет на стропильную систему

Стропильная нога обычно расположена под углом. Её нижняя часть опирается на стену, а верхняя связана с коньковой зоной или другими элементами крыши.

Если высота стены уменьшается, положение точки опирания изменяется. При полностью жёстком соединении стропильная нога не может просто подстроиться под новую геометрию. Она начинает сопротивляться перемещению.

Последствия зависят от общей схемы крыши. Напряжение может передаваться на стены, верхние соединения стропил, крепёжные элементы и другие участки конструкции.

Возможны несколько нежелательных эффектов:

• появление распорных усилий;
• деформация соединительных деталей;
• изгиб или смещение отдельных элементов;
• повреждение крепежа;
• возникновение щелей между деревянными деталями;
• изменение положения стропильных ног;
• локальное выпучивание или перекос конструкции.

Скользящий узел уменьшает вероятность подобных явлений, поскольку позволяет системе постепенно менять геометрию вместе со стенами.

Что происходит в скользящем узле при усадке

Работа скользящей опоры наиболее наглядно проявляется в период изменения высоты стен.

Стропильная нога сохраняет своё основное положение в конструкции крыши, но нижняя точка её соединения со стеной может немного перемещаться вдоль направляющей. Благодаря этому геометрия узла меняется без необходимости изгибать крепёж или сильно нагружать древесину в месте соединения.

Важно понимать, что речь не идёт о свободно лежащем стропиле. Опора продолжает ограничивать нежелательные боковые перемещения и удерживает элементы в предусмотренном взаимном положении.

Правильно работающий скользящий узел сочетает два свойства:

• фиксацию стропильной ноги относительно поперечного смещения;
• возможность продольного перемещения в направлении, необходимом для компенсации усадки.

Если одна из этих функций отсутствует, узел перестаёт выполнять своё назначение. Слишком свободное соединение ухудшает устойчивость, а полностью заблокированное превращает скользящую опору в обычное жёсткое крепление.

Чем скользящее крепление отличается от жёсткого

Разница между двумя типами соединений заключается не только в форме металлических деталей. Они рассчитаны на разные схемы работы конструкции.

Жёсткое соединение предназначено для сохранения заданной геометрии между элементами. Оно применяется там, где их взаимное перемещение не предполагается или должно быть минимальным.

Скользящее соединение заранее учитывает изменение геометрии.

Жёсткий узел

При жёстком креплении стропильная нога и опорный элемент работают как части системы с практически фиксированным взаимным положением.

Такое решение может быть обоснованным в конструкциях, где значительная усадка стен отсутствует или уже учтена другим способом.

Скользящий узел

В скользящем соединении геометрическое перемещение рассматривается как нормальное рабочее состояние.

Опора не устраняет усадку древесины. Она позволяет конструкции реагировать на неё без накопления чрезмерных внутренних напряжений.

Именно поэтому нельзя оценивать скользящую опору только по критерию «держит крепче или слабее». Её функция другая — обеспечить контролируемую подвижность.

Где такие опоры наиболее характерны

Скользящие крепления чаще всего связывают с деревянными стенами, способными заметно изменяться по высоте.

Наиболее характерны они для:

• рубленых домов;
• зданий из брёвен;
• домов из массивного бруса;
• некоторых конструкций из профилированного бруса;
• других систем, где вертикальная усадка стены является значимым фактором.

Сам факт наличия деревянных деталей ещё не означает, что скользящая опора требуется в любом узле любой крыши. Значение имеет конструктивная схема здания и то, каким образом воспринимаются перемещения.

В некоторых системах компенсация обеспечивается не только нижними опорами стропил, но и другими подвижными соединениями. Если один участок крыши допускает перемещение, а соседний остаётся полностью заблокированным, нагрузка может просто перераспределиться в другое место.

Поэтому отдельную «скользячку» нельзя рассматривать в отрыве от всей стропильной системы.

Почему одного подвижного крепления бывает недостаточно

Крыша представляет собой пространственную конструкцию. Нижние опоры стропил связаны с коньковой частью, затяжками, балками, прогонами, обрешёткой и другими элементами.

Если конструкция предполагает усадочное перемещение, все критические связи должны быть согласованы между собой.

Проблема может возникнуть, когда скользящая опора установлена внизу стропила, но его верхняя часть настолько жёстко зафиксирована, что необходимое изменение угла становится невозможным. В таком случае наличие направляющей ещё не означает, что вся система действительно способна компенсировать усадку.

По этой причине при оценке конструкции обращают внимание не только на металлическую опору, но и на общую кинематику крыши: какие точки остаются неподвижными, какие могут смещаться и что происходит с элементами при уменьшении высоты стены.

Каким должен быть характер движения

Скользящая опора рассчитана на направленное перемещение. Это принципиальное отличие от люфта в повреждённом или плохо закреплённом соединении.

Нормальная работа предполагает, что детали:

• перемещаются по предусмотренной направляющей;
• сохраняют взаимное зацепление;
• не заклинивают;
• не изгибаются;
• не выходят за пределы рабочего положения;
• не создают выраженного поперечного люфта.

Свободное раскачивание стропила не относится к нормальной функции такого узла. Скользящее соединение должно оставаться контролируемым.

Что может мешать работе скользящей опоры

Даже подходящая по назначению деталь не гарантирует нормальной компенсации перемещений. Работа зависит от того, насколько узел соответствует геометрии конструкции.

Одной из распространённых проблем является блокировка направляющей. Если перемещающиеся части оказываются зажаты, перекошены или работают под нерасчётным углом, подвижность резко уменьшается.

Сложности также возникают при следующих обстоятельствах:

• направляющая расположена так, что движение не совпадает с реальным перемещением стропила;
• металлические части заметно деформированы;
• подвижный элемент упирается в край рабочего диапазона;
• древесина изменила форму и зажимает деталь;
• крепёж препятствует работе подвижной части;
• соседние соединения полностью блокируют перемещение;
• элементы кровли создают дополнительные связи, не предусмотренные схемой.

Иногда внешне узел выглядит исправным, но фактически не работает как скользящий. Например, подвижная часть может оставаться в одном положении не потому, что усадки уже нет, а потому, что соединение заклинило.

Рабочий ход опоры и его значение

У любой скользящей опоры существует ограниченный диапазон перемещения. Он должен соответствовать возможным изменениям конструкции.

Если ожидаемое перемещение превышает доступный рабочий ход, подвижная часть со временем может достичь крайнего положения. После этого соединение фактически перестаёт компенсировать дальнейшую усадку.

Обратная ситуация тоже нежелательна: чрезмерная подвижность сама по себе не делает узел надёжнее. Геометрия соединения должна соответствовать конкретной конструктивной задаче.

При профессиональной оценке учитывают не только длину направляющей, но и положение детали в момент монтажа. Если подвижный элемент изначально оказался близко к пределу рабочего диапазона, фактический запас перемещения будет значительно меньше номинального.

Почему ориентация детали имеет значение

Направляющая скользящей опоры должна работать в направлении реального относительного движения стропила и стены.

Стропильная нога расположена под углом, поэтому изменение высоты стены преобразуется в перемещение точки соединения вдоль определённой траектории. Если металлическая направляющая расположена несогласованно с этой траекторией, детали могут испытывать боковое давление.

Вместо плавного скольжения появляется заклинивание. Металл начинает воспринимать нагрузки, для которых его подвижный механизм не предназначен.

По характеру деформации такой узел иногда можно отличить от нормально работающего: направляющая выгибается, края деталей трутся друг о друга, крепёж получает боковую нагрузку.

Какие признаки могут указывать на проблему

Состояние скользящих узлов обычно оценивают вместе с общей геометрией крыши.

Насторожить могут:

• заметно изогнутые металлические детали;
• выход подвижной части в крайнее положение;
• перекошенные направляющие;
• разрывы или трещины древесины около крепежа;
• выдернутые или значительно смещённые крепёжные элементы;
• выраженное расхождение стропила и опорной поверхности;
• нехарактерный боковой люфт;
• следы сильного трения или смятия металла;
• различное положение одинаковых узлов при сходных условиях.

Один признак ещё не определяет причину проблемы. Например, различное положение скользящих элементов может отражать неравномерность усадки, особенности нагрузки или различие геометрии стропил.

Гораздо важнее совокупность признаков и соответствие фактической работы исходной конструктивной схеме.

Связь скользящей опоры с коньковым узлом

Нижняя опора стропила является лишь частью системы компенсации.

Когда стены становятся ниже, угол между стропильными ногами и горизонтальными элементами может немного меняться. Изменяется и взаимное положение стропил в верхней части крыши.

Если коньковый узел допускает требуемое изменение геометрии, система способна реагировать на усадку без значительного роста внутренних усилий.

Если верхнее соединение полностью блокирует движение, нижняя скользящая опора может оказаться ограничена в работе.

Конструкция коньковой зоны зависит от типа крыши. В одних схемах стропила взаимодействуют между собой, в других существенную роль играет коньковый прогон. Поэтому оценивать работу скользящих опор только по их внешнему виду недостаточно.

Влияние обрешётки и кровельного покрытия

Стропила не существуют отдельно от остальных слоёв крыши. Сверху они объединяются обрешёткой, контробрешёткой и кровельным покрытием.

Эти элементы увеличивают пространственную жёсткость ската. В нормально спроектированной конструкции их влияние учитывается, чтобы необходимая компенсационная подвижность сохранялась.

Особое внимание требуется к дополнительным жёстким связям между кровлей и элементами, которые усаживаются иначе. Любая непредусмотренная фиксация способна создать точку, препятствующую движению.

Такие ограничения иногда возникают не в самой стропильной системе, а возле дымоходов, фронтонов, перегородок, декоративных элементов или инженерных проходок.

Скользящая опора не исправляет ошибки конструкции

Распространённое заблуждение состоит в том, что использование скользящих креплений автоматически решает все вопросы усадки деревянного дома.

На самом деле они компенсируют только определённый вид относительного перемещения.

Скользящая опора не может сама по себе устранить:

• неправильную геометрию крыши;
• недостаточную несущую способность стропил;
• ошибки опирания;
• чрезмерные распорные усилия, вызванные общей схемой;
• неправильную работу конькового узла;
• деформации стен;
• недостаточную пространственную жёсткость;
• проблемы кровельного покрытия;
• ошибки других усадочных соединений.

Если конструктивная схема в целом не соответствует характеру перемещений здания, наличие подвижных креплений в отдельных точках проблему не решает.

Нужно ли скользящей опоре постоянно двигаться

Нет. Видимое перемещение происходит только тогда, когда изменяется взаимное положение элементов конструкции.

На ранних этапах эксплуатации деревянного дома изменения могут быть заметнее. По мере стабилизации влажности интенсивность перемещений обычно снижается.

При этом сезонные изменения древесины полностью не исчезают. Они значительно меньше первоначальной усадки, но материал продолжает реагировать на окружающую среду.

Отсутствие заметного смещения скользящего элемента само по себе не свидетельствует о неисправности. Оценивать его работу нужно относительно фактических изменений конструкции.

Типичные ошибки в понимании скользящих соединений

«Стропило должно быть закреплено максимально жёстко»

Максимальная жёсткость полезна не во всех узлах. Если конструкция должна изменять геометрию, полностью неподвижное соединение может создать дополнительные нагрузки.

Надёжность здесь заключается не в отсутствии любого движения, а в соответствии характера соединения расчётной работе конструкции.

«Чем длиннее направляющая, тем лучше»

Рабочий диапазон должен соответствовать ожидаемому перемещению. Увеличение длины без учёта геометрии не делает узел автоматически эффективнее.

«Если есть скользячки, усадку можно больше не учитывать»

Подвижные опоры решают только часть задачи. Усадочные перемещения влияют также на проёмы, перегородки, инженерные системы, отделку и другие элементы здания.

«Все скользящие опоры работают одинаково»

Принцип у них сходный, но геометрия, допустимый диапазон движения, форма направляющей и характер крепления могут различаться.

«Люфт означает, что соединение работает правильно»

Нормальное скольжение и неконтролируемый люфт — разные явления. Исправный узел должен двигаться только так, как предусмотрено его конструкцией.

Что учитывать при осмотре существующей крыши

При визуальной оценке полезно смотреть не на одну металлическую деталь, а на взаимное положение всей группы элементов.

Значение имеют положение стропильной ноги, состояние древесины, форма металлической направляющей, расположение соседних креплений и общая геометрия ската.

Характер работы легче понять, если сопоставить несколько однотипных узлов. Существенное отличие одного соединения от остальных может указывать на локальную особенность.

Стоит обратить внимание и на то, остаётся ли у подвижной части запас хода. Если элемент уже находится на краю направляющей, дальнейшее перемещение может оказаться ограниченным.

При выраженных деформациях стропил, стен или крепежа оценивать только скользящую опору недостаточно. Причина может находиться в другом участке конструкции.

Почему особенно важна согласованность всей системы

Компенсация усадки работает только тогда, когда разные части здания могут изменять положение без взаимной блокировки.

Для стропильной системы это означает согласованную работу нижних опор, верхних соединений, прогонов и элементов, связывающих скаты.

Можно представить такую конструкцию как механизм с заранее предусмотренными направлениями движения. Если один шарнир должен перемещаться, но соседняя деталь блокирует его, усилие будет передаваться дальше до наиболее слабого участка.

Скользящие опоры ценны именно тем, что делают такое движение контролируемым. Однако эффективны они только как часть правильно организованной схемы.

Что стоит уточнять при оценке проекта крыши

При обсуждении стропильной системы деревянного дома полезно задавать специалисту конкретные вопросы не только о наличии скользящих креплений.

Имеет смысл выяснить:

• какие элементы здания будут давать основную усадку;
• какие соединения крыши должны оставаться подвижными;
• где предусмотрены неподвижные точки;
• какой диапазон перемещения заложен в узлах;
• что происходит с коньковой частью при усадке стен;
• какие элементы ограничивают боковое смещение стропил;
• сохраняется ли необходимая подвижность после устройства кровельного пирога;
• как учитываются примыкания к фронтонам, трубам и другим неподвижным конструкциям.

Такие вопросы позволяют оценивать не отдельную деталь, а логику работы всей крыши.

Скользящая опора как часть компенсации усадки

Скользящая опора стропил — сравнительно простой элемент, но её роль связана с важной особенностью деревянного строительства. Стены здания могут менять размеры, тогда как стропильная система должна сохранять устойчивость и одновременно приспосабливаться к этим изменениям.

Подвижное соединение позволяет стропилу смещаться в предусмотренном направлении, не превращая усадку стены в избыточную нагрузку на крепёж. При этом оно продолжает удерживать элемент от нежелательного бокового перемещения.

Работоспособность такого решения определяется не только качеством самой металлической детали. Значение имеют направление движения, доступный рабочий ход, положение опоры, состояние крепежа, устройство конькового узла и согласованность остальных соединений.

Именно поэтому «скользячку» правильнее воспринимать не как отдельный усиленный крепёж, а как элемент системы компенсации перемещений. В хорошо согласованной конструкции она даёт крыше необходимую степень подвижности, сохраняя управляемость и пространственную устойчивость стропильной системы.
